标准简介:
标准下载解压密码:www.bzxz.net
GB/T 9160的本部分规定了主要用于按GB/T 9160.1— 《滚动轴承 附件 锥形衬套》生产的锥形衬套和螺纹轴的锁紧螺母和锁紧装置的代号方法、外形尺寸、要求、检验规则以及测量方法等。 本部分适用于锥形衬套和螺纹轴用锁紧螺母和锁紧装置。 GB/T 9160.2-2006 滚动轴承 附件 第2部分:锁紧螺母和锁紧装置 GB/T9160.2-2006
标准内容
部分标准内容:

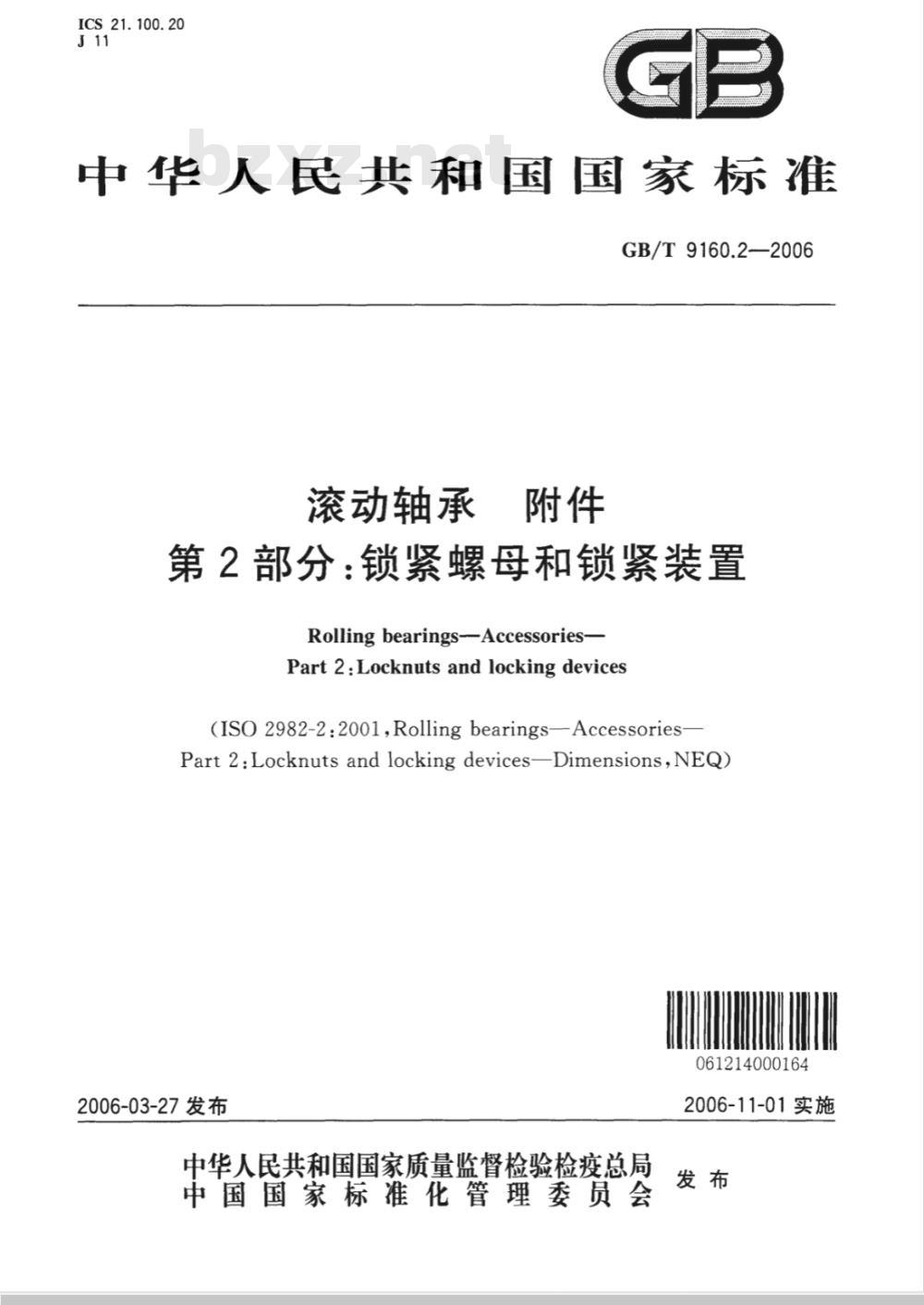

ICS 21.100.20
中华人民共和国国家标准
GB/T9160.2—2006
滚动轴承
第2部分:锁紧螺母和锁紧装置
Rolling bearings-Accessories-Part2:Locknutsandlockingdevices(ISO 2982-2:2001,Rolling bearings—AccessoriesPart2:Locknuts andlockingdevicesDimensions,NEQ061214000164
2006-03-27发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-11-01实施

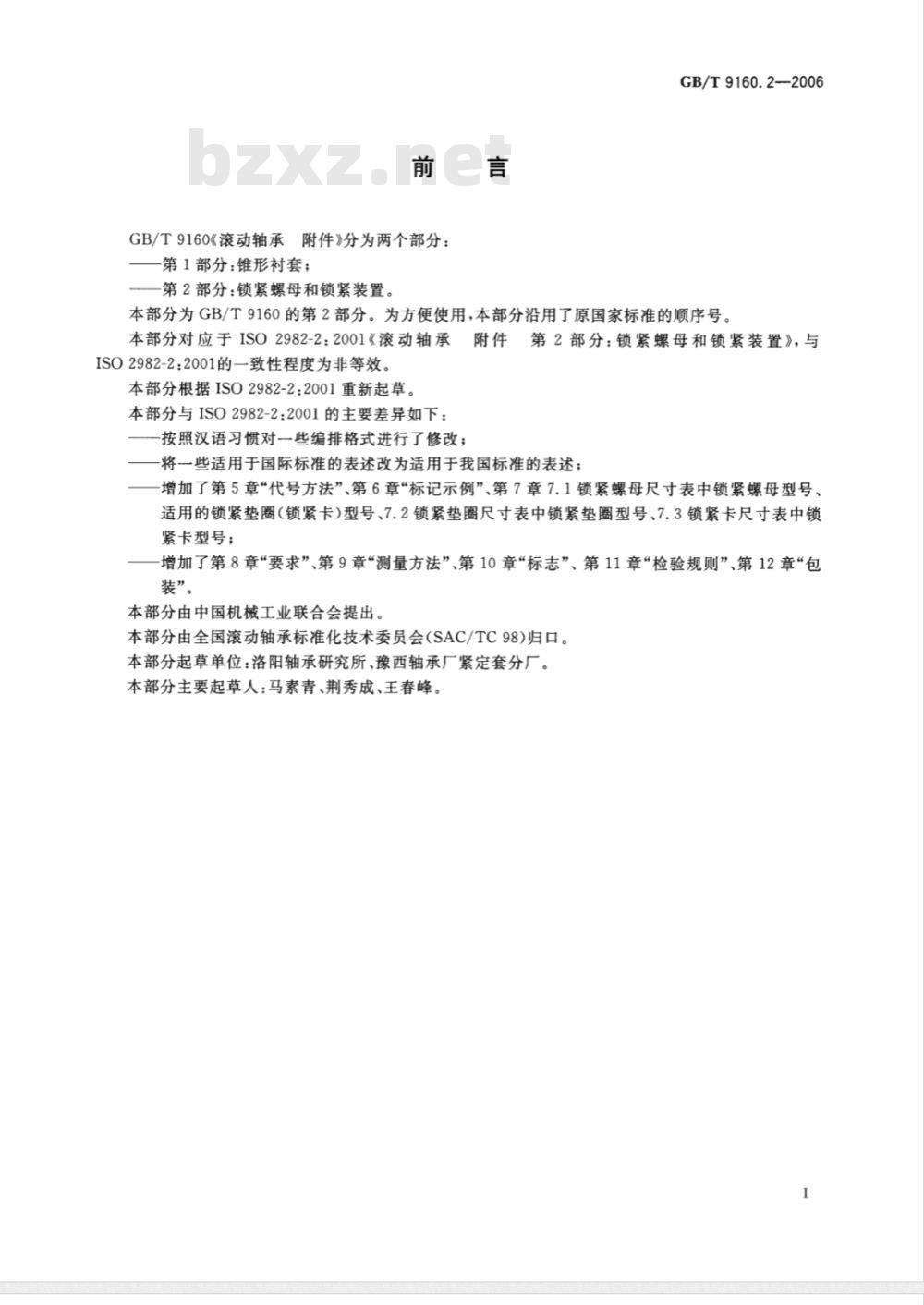

GB/T9160《滚动轴承
附件》分为两个部分:
第1部分:锥形衬套;
第2部分:锁紧螺母和锁紧装置。GB/T9160.2-2006
本部分为GB/T9160的第2部分。为方便使用,本部分沿用了原国家标准的顺序号。本部分对应于ISO2982-2:2001《滚动轴承附件第2部分:锁紧螺母和锁紧装置》,与ISO2982-2:2001的一致性程度为非等效。本部分根据ISO2982-2:2001重新起草。本部分与ISO2982-2:2001的主要差异如下:按照汉语习惯对一些编排格式进行了修改;将一些适用于国际标准的表述改为适用于我国标准的表述;一增加了第5章“代号方法”、第6章“标记示例”、第7章7.1锁紧螺母尺寸表中锁紧螺母型号、适用的锁紧垫圈(锁紧卡)型号、7.2锁紧垫圈尺寸表中锁紧垫圈型号、7.3锁紧卡尺寸表中锁紧卡型号;
增加了第8章“要求”、第9章“测量方法”、第10章“标志”、第11章“检验规则”、第12章“包装”。
本部分由中国机械工业联合会提出。本部分由全国滚动轴承标准化技术委员会(SAC/TC98)归口。本部分起草单位:洛阳轴承研究所、豫西轴承厂紧定套分厂。本部分主要起草人:马素青、荆秀成、王春峰。I

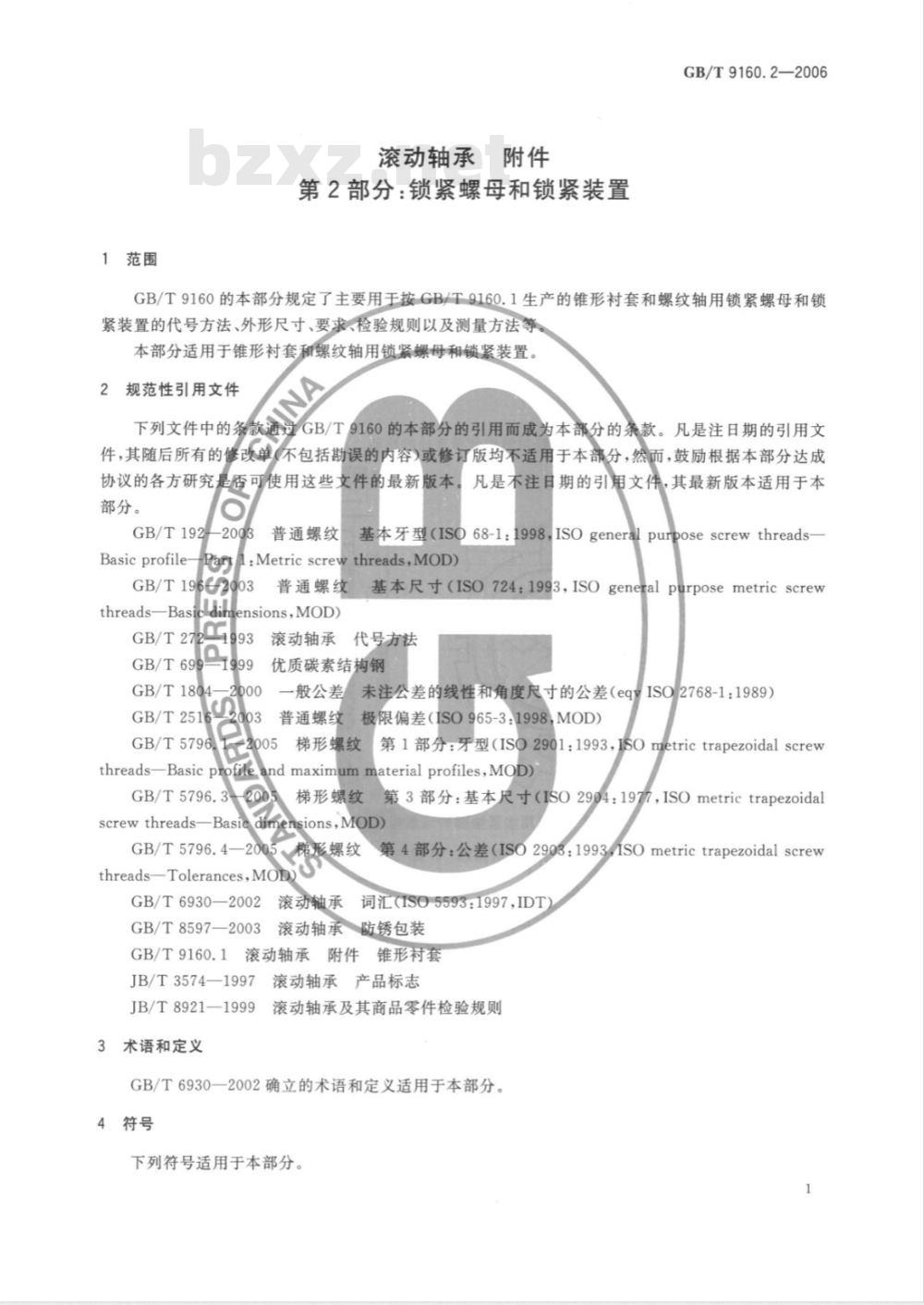

1范围
滚动轴承附件
第2部分:锁紧螺母和锁紧装置
GB/T9160.2—2006
GB/T9160的本部分规定了主要用于按GB/T9160.1生产的锥形衬套和螺纹轴用锁紧螺母和锁紧装置的代号方法、外形尺寸、要求、检验规则以及测量方法等本部分适用于锥形衬套和螺纹轴用锁紧螺母和锁紧装置。2规范性引用文件
下列文件中的条款通过GB/T9160的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T192
普通螺纹
文基本牙型(ISO68-1:1998,ISOgeneralpurposescrewthreads-2003
Roy.Metricscrewthreads,MOD)Basicprofile-
GB/T19602003
普通螺纹基本尺寸(ISO724:1993,ISOgeneralpurposemetricscrewthreadsBasi(iensions,MOD
993滚动轴承代号方法Www.bzxZ.net
GB/T272
1999优质碳素结构钢
GB/T699
GB/T1804
GB/T2516
GB/T5796
一般公差
003普通螺纹
未注公差的线性和角度尺寸的公差(eqyISO2768-1:1989)极限偏差(ISO965-3:1998,MOD)2005梯形螺纹
第1部分:牙型(ISO2901:1993,ISOmetrictrapezoidalscrewthreads-Basicprofileandmaximummaterialprofiles,MOD)GB/T5796.32005
第3部分:基本尺寸(ISO29041977,ISOmetrictrapezoidal梯形螺纹
screwthreads—Basicdimensions,MOD)GB/T5796.4—2005梯形螺纹第4部分:公差(ISO2903:1993/SOmetrictrapezoidalscrewthreads-Tolerances,MOD
GB/T6930—2002滚动轴承词汇(ISO5593:1997,IDT)GB/T8597-2003滚动轴承防锈包装GB/T9160.1滚动轴承附件锥形衬套JB/T3574—1997滚动轴承产品标志JB/T8921—1999
滚动轴承及其商品零件检验规则3术语和定义
GB/T6930—2002确立的术语和定义适用于本部分。4符号
下列符号适用于本部分。
GB/T9160.2—2006

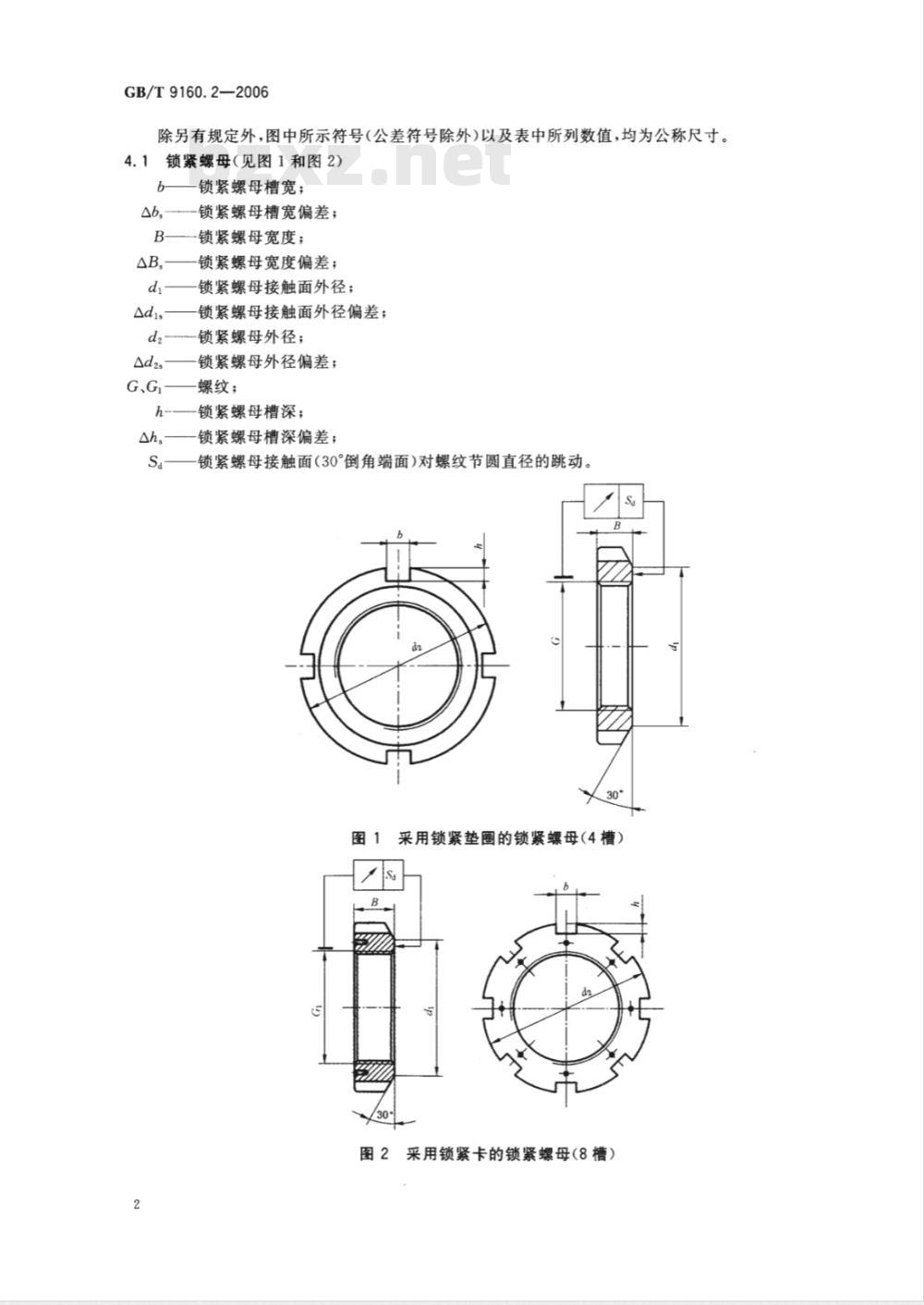

除另有规定外,图中所示符号(公差符号除外)以及表中所列数值,均为公称尺寸。4.1锁紧螺母(见图1和图2)
锁紧螺母槽宽;
锁紧螺母槽宽偏差;
锁紧螺母宽度;
锁紧螺母宽度偏差;
锁紧螺母接触面外径;
锁紧螺母接触面外径偏差;
锁紧螺母外径;
锁紧螺母外径偏差;
螺纹;
锁紧螺母槽深;
锁紧螺母槽深偏差;
锁紧螺母接触面(30°倒角端面)对螺纹节圆直径的跳动图1
采用锁紧垫圈的锁紧螺母(4槽)图2采用锁紧卡的锁紧螺母(8槽)4.2

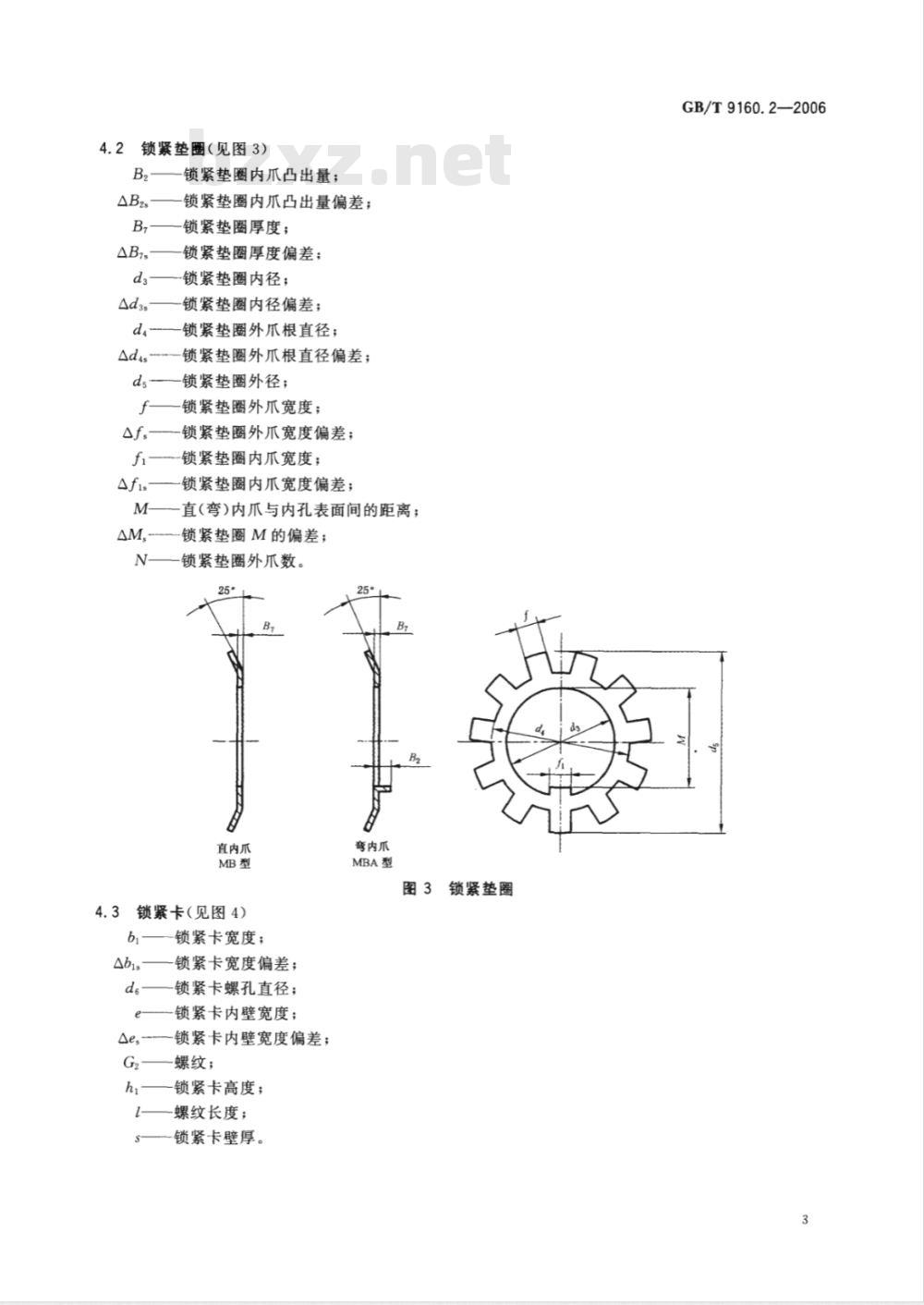

锁紧垫圈(见图3)
锁紧垫圈内爪凸出量;
锁紧垫圈内爪凸出量偏差;
锁紧垫圈厚度;
锁紧垫圈厚度偏差;
锁紧垫圈内径;
锁紧垫圈内径偏差;
锁紧垫圈外爪根直径;
锁紧垫圈外爪根直径偏差;
锁紧垫圈外径;
锁紧垫圈外爪宽度;
锁紧垫圈外爪宽度偏差;
锁紧垫圈内爪宽度;
锁紧垫圈内爪宽度偏差;
直(弯)内爪与内孔表面间的距离;锁紧垫圈M的偏差;
锁紧垫圈外爪数。
直内爪
4.3锁紧卡(见图4)
-锁紧卡宽度;
-锁紧卡宽度偏差;
-锁紧卡螺孔直径;
锁紧卡内壁宽度;
锁紧卡内壁宽度偏差;
螺纹;
锁紧卡高度;
螺纹长度;
锁紧卡壁厚。
弯内爪
MBA型
图3锁紧垫圈
GB/T9160.2—2006
GB/T9160.2—2006
注:供货时,螺栓可配装也可以不配装。5代号方法
图4锁紧卡
锁紧螺母、锁紧垫圈和锁紧卡的代号均由类型代号、尺寸系列代号和表示螺母公称直径的直径代号HINA
组成,并按此顺序排列。
5.1类型代号
类型代号用下列字母表示
-4槽锁紧螺母类型代号:
-8槽锁紧螺母类型代号;
直内爪锁紧垫圈类型代号;
内爪向外弯锁紧垫圈类型代号;锁紧卡
尺寸系列代号
尺寸系列代号用
5.3直径代号
代号。
L表示30系列,其他系列代号省略。表示锁紧螺母螺纹公称直径的直径代号按GB/T272—1993中轴承内径的规定。代号示例
螺母公称直径代号
尺寸系列代号
锁紧螺母类型代号
对应的螺母公称直径代号
尺寸系列代号
锁紧垫圈类型代号
对应的螺母公称直径代号
尺寸系列代号
锁紧卡类型代号
6标记示例
螺纹公称直径为40mm的锁紧螺母为:KM088GB/T9160.2—2006
GB/T9160.2—2006
对应的螺母公称直径为40mm的直内爪锁紧垫圈为:MB08GB/T9160.2—2006
GB/T9160.2—2006
对应的螺母公称直径为240mm、30系列的锁紧卡为:MSL487尺寸
锁紧螺母的尺寸按表1~表4的规定。表1KM系列锁紧螺母
锁紧螺母
M12×1
M65×2
M70×2
M75×2
M80×2
M85×2
M90×2
M95×2
M100×2
M105×2
单位为毫米
适用的锁紧
垫圈型号
GB/T9160.2—2006
锁紧螺母
锁紧螺母
M110×2
M115×2
M120×2
M125×2
M130×2
M135×2
M140×2
M145×2
M150×2
M155×3
M160×3
M165×3
M170×3
M180×3
M190×3
M200×3
Tr210×4
Tr220×4
Tr230×4
Tr240×4
Tr250×4
Tr260×4
Tr280×4
M120×2
M130×2
M140×2
M150×2
M160×3
M170×3
M180×3
M190×3
M200×3
表1(续)
表2KML系列锁紧螺母
单位为毫米
适用的锁紧
垫圈型号
单位为毫米
适用的锁紧
垫圈型号
锁紧螺母
HM/500
HM/530
HM/560
HM/600
HM/630
HM/670
HM/710
HM/750
HM/800
HM/850
HM/900
HM/950
HM/1000
HM/1060
Tr220×4
Tr240×4
Tr260×4
Tr280×4
Tr300×4
Tr320×5
Tr340×5
Tr360×5
Tr380×5
Tr400×5
Tr420×5
Tr440×5
Tr460×5
Tr480×5
Tr500×5
Tr530×6
Tr560×6
Tr600×6
Tr630×6
Tr670×6
Tr710×7
Tr750×7
Tr800×7
Tr850×7
Tr900×7
Tr950×8
Tr1000×8
Tr1060×8
表3HM系列锁紧螺母
GB/T9160.2—2006
单位为毫米
适用的锁紧
卡型号
MS/500
MS/530
MS/560
MS/560
MS/630
MS/670
MS/710
MS/750
MS/750
MS/850
MS/900
MS/950
MS/1000
MS/1000
GB/T9160.2—2006
锁紧螺母
HML/500
HML/530
HML/560
HML/600
HML/630
HML/670
HML/710
HML/750
HML/800
HML/850
HML/900
HML/950
HML/1000
HML/1060
HML/1120
Tr220×4
Tr240×4
Tr260×4
Tr280×4
Tr300×4
Tr320×5
Tr340×5
Tr360×5
Tr380×5
Tr400×5
Tr420×5
Tr440x5
Tr50025
Tr580x6
Tr5600
Tr630x
Tr670x
Tr710×7
Tr750×7
Tr800×7
Tr850×7
Tr900×7
Tr950×8
Tr1000×8
Tr1060×8
Tr1120×8
表4HML系列锁紧螺母
单位为毫米
适用的锁紧
卡型号
MSL/530
MSL/560
MSL/560
MSL/630
MSL/670
MSL/710
MSL/750
MSL/750
MSL/850
MSL/850
MSL/950
MSL/1000
MSL/1000
MSL/1000
7.2锁紧垫圈尺寸见表5和表6。
锁紧垫圈型号
MBA型
MBA/22
MBA/28
MBA/32
MBAL26
5MB、MBA型锁紧垫圈
f应小于b(见图1和表1)。
b厚度仅为近似值,允许有微小的偏差。36
N为最小外爪数。由于锁紧螺母有4个槽,所以N应为奇数。寸
GB/T9160.2—2006
单位为毫米
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
