【GB国家标准】 国家基本比例尺地形图图式 第1部分 1:500 1:1000 1:2000地形图图式
本网站 发布时间:
2023-05-12 10:56:51
- GB/T 20257.1-2017
- 现行
标准号:
GB/T 20257.1-2017
标准名称:
国家基本比例尺地形图图式 第1部分 1:500 1:1000 1:2000地形图图式
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
标准号:GB/T 20257.1-2017
标准名称:国家基本比例尺地形图图式 第1部分 1:500 1:1000 1:2000地形图图式
英文名称:Cartographic symbols for national fundamental scale maps— Part 1 :Specification for cartographic symbols 1:500 1:1000 & 1:2000 topographic maps
标准格式:PDF
发布时间:2017-10-14
实施时间:2018-05-01
标准大小:16.8M
标准介绍:GB/T20257《国家基本比例尺地图图式》共分为4个部分:第1部分:1:5001:10001:2000地形图图式第2部分:1:50001:10000地形图图式;
-第3部分:1:250001:500001:100000地形图图式;-第4部分:1:2500001:5000001:1000000地形图图式本部分为GB/T20257的第1部分
本部分代替GB/T20257.1-2007《国家基本比例尺地图图式第1部分:1:5001:1000
1:2000地形图图式》。本部分与GB/T20257.1-2007相比主要变化如

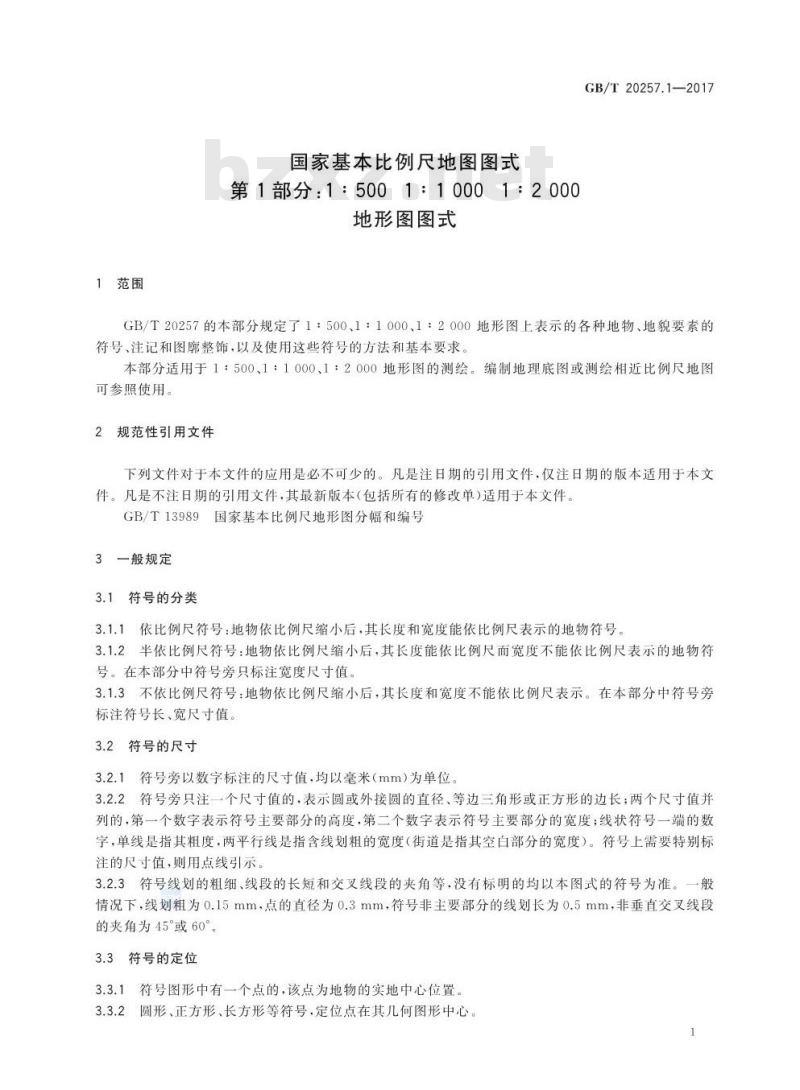

增加了“规范性引用文件”,引用GB/T13989《国家基本比例尺地形图分幅和编号》;将符号类别“测量控制点”修改为“定位基础”; GB/T20257的本部分规定了1:500、1:1000、1:2000地形图上表示的各种地物、地貌要素的符号、注记和图廓整饰,以及使用这些符号的方法和基本要求。
本部分适用于1:500、1:1000、1:2000地形图的测绘。编制地理底图或测绘相近比例尺地图可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件
GB/T13989国家基本比例尺地形图分幅和编号
3一般规定
3.1符号的分类
3.1.1依比例尺符号:地物依比例尺缩小后,其长度和宽度能依比例尺表示的地物符号。
3.12半依比例尺符号:地物依比例尺缩小后,其长度能依比例尺而宽度不能依比例尺表示的地物符号。在本部分中符号旁只标注宽度尺寸值。
3.13不依比例尺符号:地物依比例尺缩小后,其长度和宽度不能依比例尺表示。在本部分中符号旁标注符号长、宽尺寸值
标准名称:国家基本比例尺地形图图式 第1部分 1:500 1:1000 1:2000地形图图式
英文名称:Cartographic symbols for national fundamental scale maps— Part 1 :Specification for cartographic symbols 1:500 1:1000 & 1:2000 topographic maps
标准格式:PDF
发布时间:2017-10-14
实施时间:2018-05-01
标准大小:16.8M
标准介绍:GB/T20257《国家基本比例尺地图图式》共分为4个部分:第1部分:1:5001:10001:2000地形图图式第2部分:1:50001:10000地形图图式;
-第3部分:1:250001:500001:100000地形图图式;-第4部分:1:2500001:5000001:1000000地形图图式本部分为GB/T20257的第1部分
本部分代替GB/T20257.1-2007《国家基本比例尺地图图式第1部分:1:5001:1000
1:2000地形图图式》。本部分与GB/T20257.1-2007相比主要变化如
增加了“规范性引用文件”,引用GB/T13989《国家基本比例尺地形图分幅和编号》;将符号类别“测量控制点”修改为“定位基础”; GB/T20257的本部分规定了1:500、1:1000、1:2000地形图上表示的各种地物、地貌要素的符号、注记和图廓整饰,以及使用这些符号的方法和基本要求。
本部分适用于1:500、1:1000、1:2000地形图的测绘。编制地理底图或测绘相近比例尺地图可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件
GB/T13989国家基本比例尺地形图分幅和编号
3一般规定
3.1符号的分类
3.1.1依比例尺符号:地物依比例尺缩小后,其长度和宽度能依比例尺表示的地物符号。
3.12半依比例尺符号:地物依比例尺缩小后,其长度能依比例尺而宽度不能依比例尺表示的地物符号。在本部分中符号旁只标注宽度尺寸值。
3.13不依比例尺符号:地物依比例尺缩小后,其长度和宽度不能依比例尺表示。在本部分中符号旁标注符号长、宽尺寸值
