【国家标准(GB)】 离子交换树脂转型膨胀率测定方法

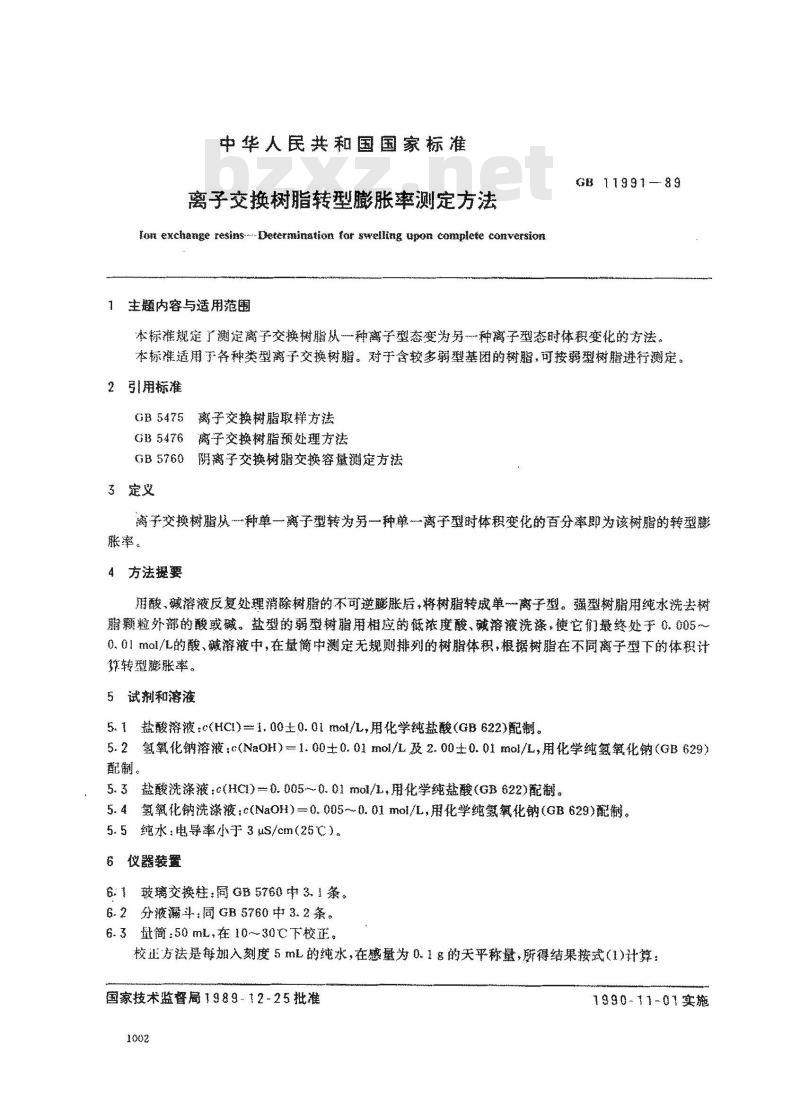

中华人民共和国国家标准
离子交换树脂转型膨胀率测定方法Xou exchonge resins--Determination tr srrelling upon complete conversion1 主题内容与适用范围
G11991-89
本标准规定广测定离子交换树脂从种离子型态变为另一种离子型态时体积变化的方法。本标准适用下各种类型离子交换树脂。对于含较多弱型基团的树脂，可按弱型树船进行测定。2引用标准
GB5475离子交换树脂取样方法
G5476离子交换树脂预处理方法
GB5760阴离子交换树脂交换容量测定方法3定义
离子交换树脂从种单一离子型转为另一种单一离子型时体积变化的百分率即为该树脂的转型膨胀率。
4方法提要
用酸，碱溶液反复处理消除树脂的不可逆膨胀后，将树脂转成单一离子型。强型树脂用纯水洗去树脂颗粒外部的酸或碱。盐型的弱型树脑用相应的低浓度酸、减溶液洗漆，使它们最终处于0.005一0.01mo1/L的酸、碱溶液中，在量简中测定无规则排列的树脂体积，根据树脂在不同离子型下的体积计算转型膨胀率。
5试剂和溶液
5.1盐酸溶液：HCI）=1.00士0.01ma/L，用化学纯盐酸（G8822）配制。5.2氢氧化钠溶液：（NaOH）一1.00±0.01mol/L及2.00士0.01mol/L，用化学纯氢载化钠（G629）配制。
5.3盐酸洗涤液：c（HC)）=0.005-0.01mo/L，用化学纯盐酸（GB622)配制。5.4 氢氧化钠洗涤液：c(NaOH)—0.005-~0.01mol/L，用化学纯载氧化钠(GB629)配制。5.5纯水：电导率小于3us/cm（25C）。6仪器装置
6:1玻璃交换柱：同085760中3,1条。6.2分液漏斗：同GB5760中3.2条。6.3优筒：50m在10~30℃下校
校方法是每加入刻度5mL的纯水，在感量为0.1多的天平称量，所得结果按我（1）计算：国家技术监督厨1489-12-25批
1990-11-01实施

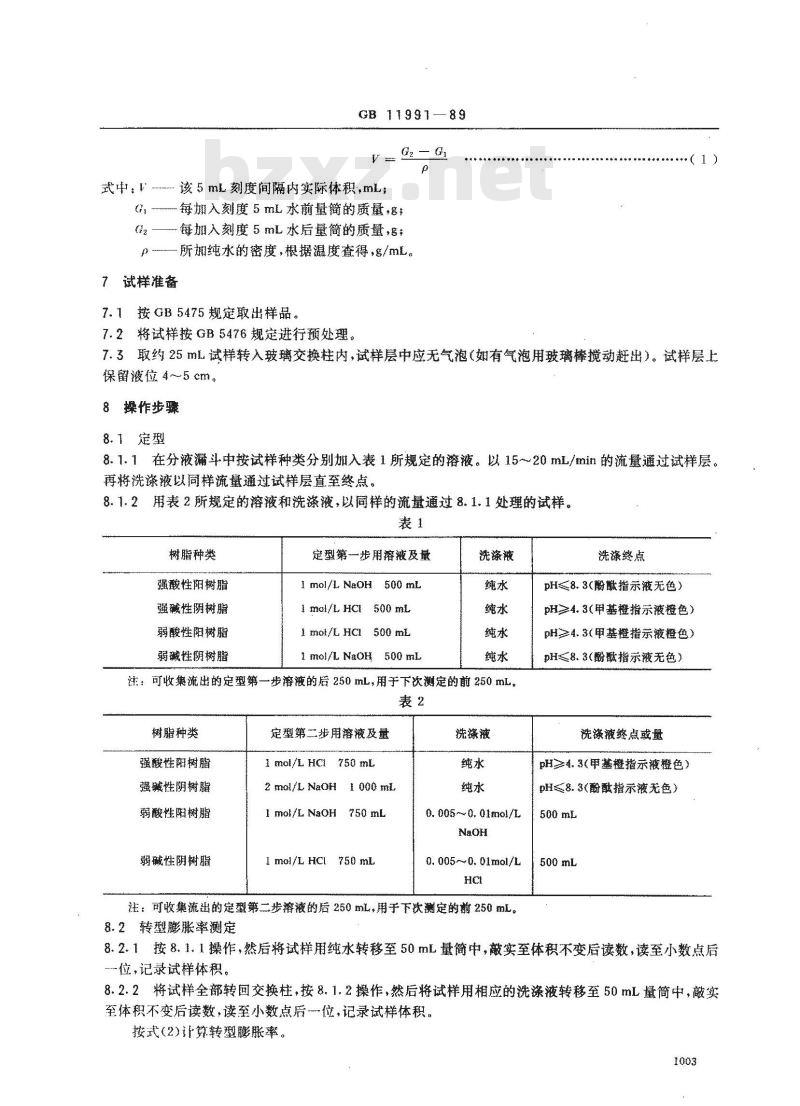

GB11991-89
V = Gz - Gi
式中V-该5mL刻度间隔内实际体积mL;G
每加入刻度5mL水前量简的质量，g1—每加入刻度5mL水后量简的质量，g一所加纯水的密度，根据温度查得，g/mLp
7试样准备
7.1按GB5475规定取出样品。
7.2将试样按GB5476规定进行预处理。7.3取约25m试样转入玻璃交换柱内，试样层中应无气泡（如有气泡用玻璃棒搅动赶出）。试样层上保留液位4~5cm。
8操作步骤
8.1定型　
8.1.1在分液漏斗中按试样种类分别加入表1所规定的溶液。以15~~20mL/min的流量通过试样层。再将洗涤液以同样流量通过试样层直至终点。8.1.2用表2所规定的溶液和洗涤液，以同样的流量通过8.1.1处理的试样。表1
树脂种类
强酸性阳树脂
强碱性阴树脂
弱酸性阳树脂
弱藏性阴树膳
定型第步用溶液及量
1 mol/L. NaOH 500 mL
1 mol/LHCl500 mL
1 mol/L HCI 500 mL
1 mol/L. NaOH 500 mL
洗涤液
注：可收集流出的定型第一步溶液的后250mL，用于下次测定的前250mL。表2
树脂种类
强酸性阳树脂
强碱性阴树鞋
弱酸性阳树撒
弱碱性阴树脂
定型第二步用溶液及量
1mol/LHCI750mL
2 mol/L NaOH 1 000 mL
1 mol/LNaOH750 mL
1 mol/L HCl 750 mL
洗涤液
0. 005~0, 01mol/L
0. 005~~0. 01mal/L
注：可收集流出的定型第二步溶液的后250mL，用于下次测定的期250mL。8.2转型膨胀率测定www.bzxz.net
洗涤终点
PH≤8.3(酚獸指示液无色）
pH≥4.3(甲基指示液橙色）
PH≥4.3（甲基糕指示液橙色）
PH≤8.3（酚激指示液无色）
洗涤液终点或量
PH≥4.3（甲基橙摧示液橙色）
pH≤8.3（酚酸指示液无色）
8.2.1按8.1.1操作，然后将试样用纯水转移至50mL量简中，敲实至体积不变后读数，读至小数点后位，记录试样体积。
8.2.2将试样全部转回交换柱，按8.1.2操作，然后将试样用相应的洗涤液转移至50mL量简中，敲实至体积不变后读数，读至小数点后位，记录试样体积。按式（2)计算转型膨胀率。
GB11991—89

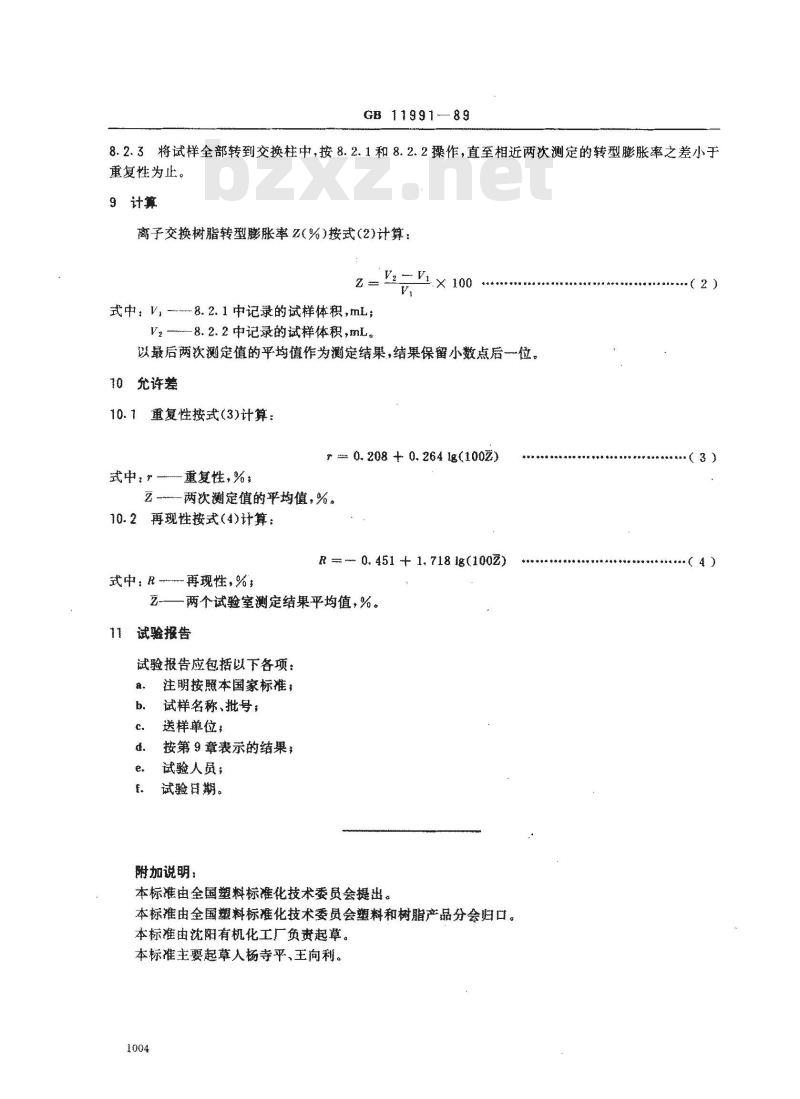

8.2.3将试样全部转到交换柱中，按8.2.1和8.2.2操作，直至相近两次测定的转型膨胀率之差小于重复性为止。
9计算
离子交换树脂转型膨胀率Z(%)按式(2)计算：z
式中：V，8.2.1中记录的试样体积，mL；V2—8.2.2中记录的试样体积，mL。.X 100
以最后两次测定值的平均值作为测定结果，结果保留小数点后一一位10允许差
10.1重复性按式（3）计算：
#0.208+0.2641g(100Z)
式中，r-
重复性，%
两次测定值的平均值，%。
10.2再现性按式（4）计算：
R - 0. 451 + 1. 718 1g(100Z)式中：R
再现性，%：
两个试验室测定结果平均值，%。11试验报告
试验报告应包括以下各项：
注明按照本国家标准；
试样名称、批号：
送样单位：
按第9章表示的结果：
试验人员，
试验目期。
附加说明：
本标准由全国塑料标准化技术委员会提出。本标准由全国塑料标准化技术委员会塑料和树脂产品分会归口。本标准由沈阳有机化工厂负责起草。本标准主要起草人杨寺平、王向利。1004
（2）
·（4)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
