中华人民共和国机械行业标准

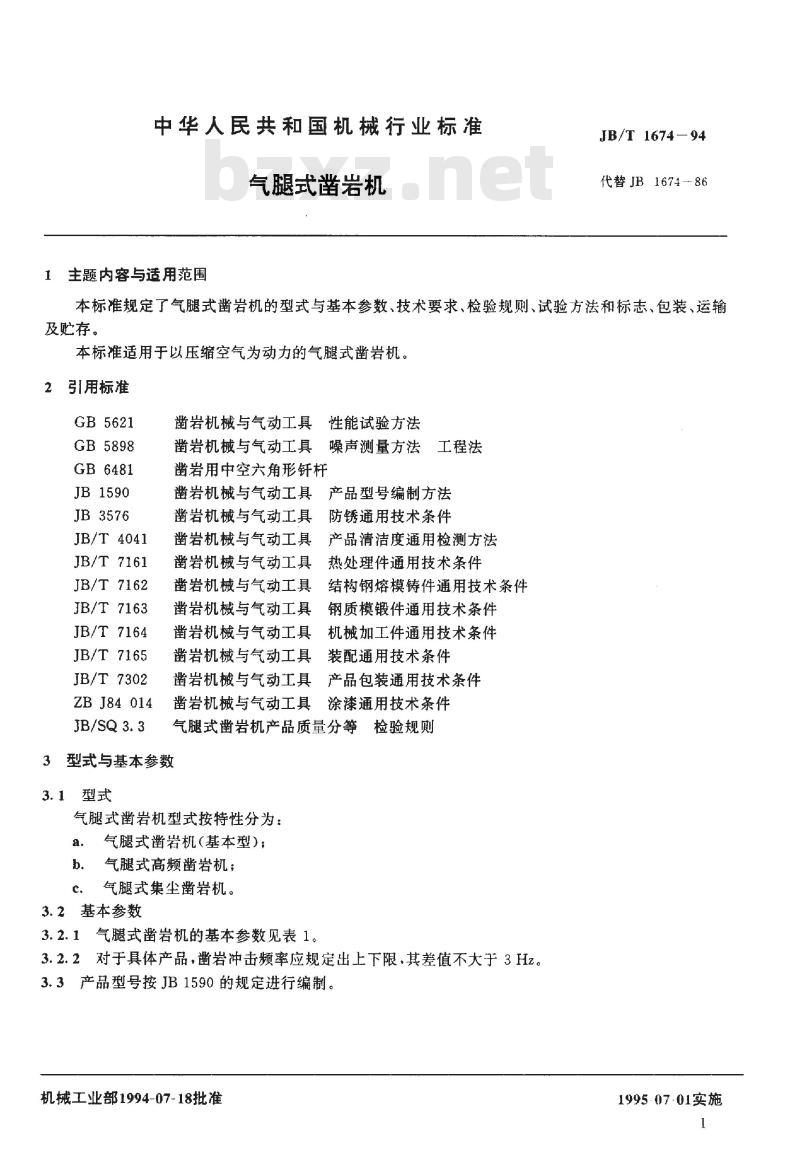

气腿式凿岩机
1 主题内容与适用范围
JB/T 1674-94
代替JB1674－86
本标准规定了气腿式凿岩机的型式与基本参数、技术要求、检验规则、试验方法和标志、包装、运输及贮存。
本标准适用于以压缩空气为动力的气腿式凿岩机。2引用标准
GB 5621
GB5898
GB 6481
JB1590
JB3576
JB/T 4041
JB/T 7161
JB/T 7162
JB/T 7163
JB/T 7164
JB/T 7165
JB/T 7302
ZB J84 014
JB/SQ 3. 3
凿岩机械与气动工具性能试验方法凿岩机械与气动工具噪声测量方法工程法凿岩用中空六角形钎杆
凿岩机械与气动工具产品型号编制方法凿岩机械与气动工具
凿岩机械与气动工具
防锈通用技术条件
产品清洁度通用检测方法
凿岩机械与气动工具
热处理件通用技术条件
凿岩机械与气动工具
凿岩机械与气动工具
结构钢熔模铸件通用技术条件
钢质模锻件通用技术条件
凿岩机械与气动工具
机械加工件通用技术条件
凿岩机械与气动工具
装配通用技术条件
凿岩机械与气动工具
产品包装通用技术条件
凿岩机械与气动工具涂漆通用技术条件气腿式凿岩机产品质量分等检验规则3型式与基本参数
3.1型式
气腿式凿岩机型式按特性分为：气腿式凿岩机（基本型）；
a.
b．气腿式高频凿岩机；
c．气腿式集尘凿岩机。
3.2基本参数
3.2.1气腿式凿岩机的基本参数见表1。3.2.2对于具体产品，凿岩冲击频率应规定出上下限，其差值不大于3Hz。3.3产品型号按JB1590的规定进行编制。机械工业部1994-07-18批准
1995-07-01实施
1
产品
系列
轻
中
重
产品
重量
kg
≤22
空转
转速
1 r/min
250
>22～25
500
>25
4技术要求
冲击能
≥55
≥65
≥70
JB/T 1674 - 94

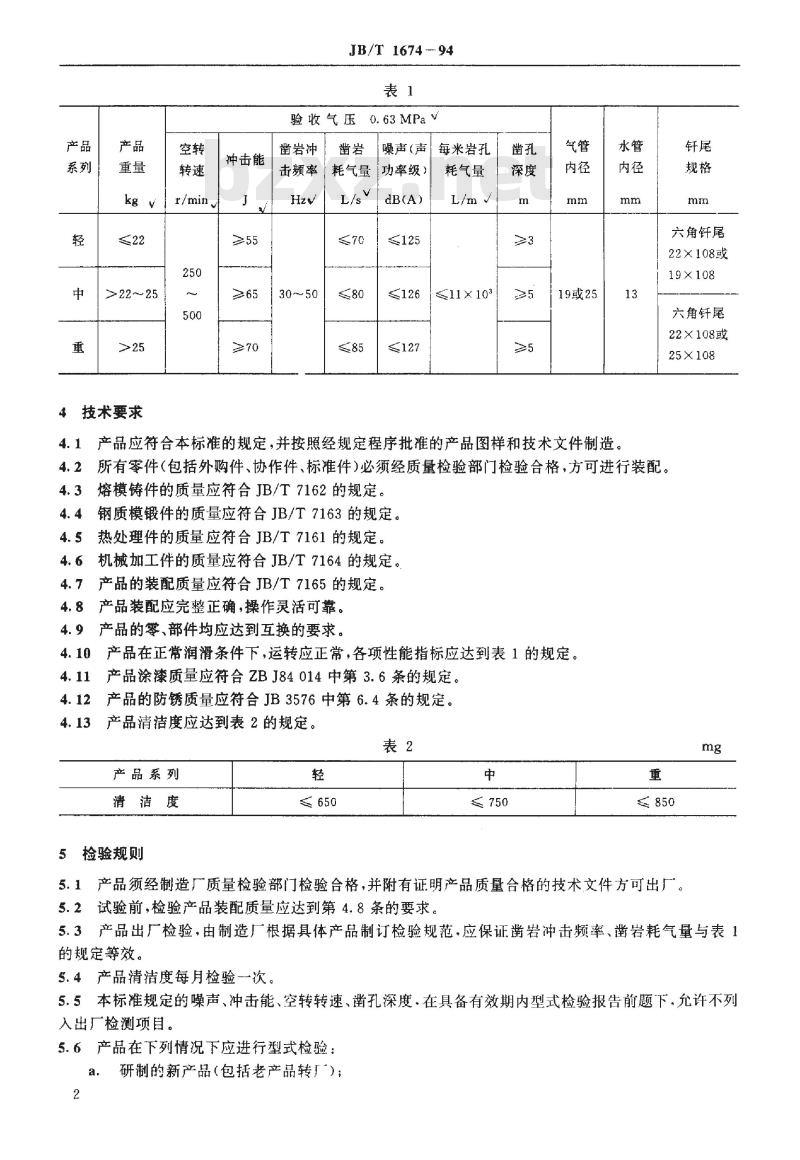

表1
验收气压
凿岩冲
0.63 MPa v
凿岩
噪声(声
击频率耗气量功率级）
Hzy
30～50
L/s
70
80
85
dB(A)
≤125
每米岩孔
耗气量
L/m
≤12611×103
≤127
凿孔
深度
m
3
≥5
≥5
气管
内径
mm
19或25
水管
内径
mm
13
4.1产品应符合本标准的规定，并按照经规定程序批准的产品图样和技术文件制造。钎尾
规格
mm
六角钎尾
22×108或
19×108
六角钎尾
22×108或
25×108
4.2所有零件（包括外购件、协作件、标准件）必须经质量检验部门检验合格，方可进行装配。4.3熔模铸件的质量应符合JB/T7162的规定。4.4钢质模锻件的质量应符合JB/T7163的规定。4.5热处理件的质量应符合JB/T7161的规定。4.6机械加工件的质量应符合JB/T7164的规定。4.7产品的装配质量应符合JB/T7165的规定。4.8产品装配应完整正确，操作灵活可靠。产品的零、部件均应达到互换的要求。4.9
4.10
产品在正常润滑条件下，运转应正常，各项性能指标应达到表1的规定。4.11
4.12
产品涂漆质量应符合ZBJ84014中第3.6条的规定。产品的防锈质量应符合JB3576中第6.4条的规定。4.13产品清洁度应达到表2的规定。表2
产品系列
清洁度
5检验规则
轻
650
中
750
重
850
5.1产品须经制造厂质量检验部门检验合格，并附有证明产品质量合格的技术文件方可出厂。5.2试验前，检验产品装配质量应达到第4.8条的要求。mg
5.3产品出厂检验，由制造厂根据具体产品制订检验规范，应保证凿岩冲击频率、凿岩耗气量与表1的规定等效。
S.4产品清洁度每月检验一次。
5.5本标准规定的噪声、冲击能、空转转速、凿孔深度·在具备有效期内型式检验报告前题下，允许不列入出厂检测项目。
5.6产品在下列情况下应进行型式检验：a，研制的新产品（包括老产品转厂）JB/T1674-94
b．产品在设计、工艺和使用的材料有重要改变时；c．产品长期停产后，恢复生产时；成批或大量生产的产品，每五年进行一次。d.

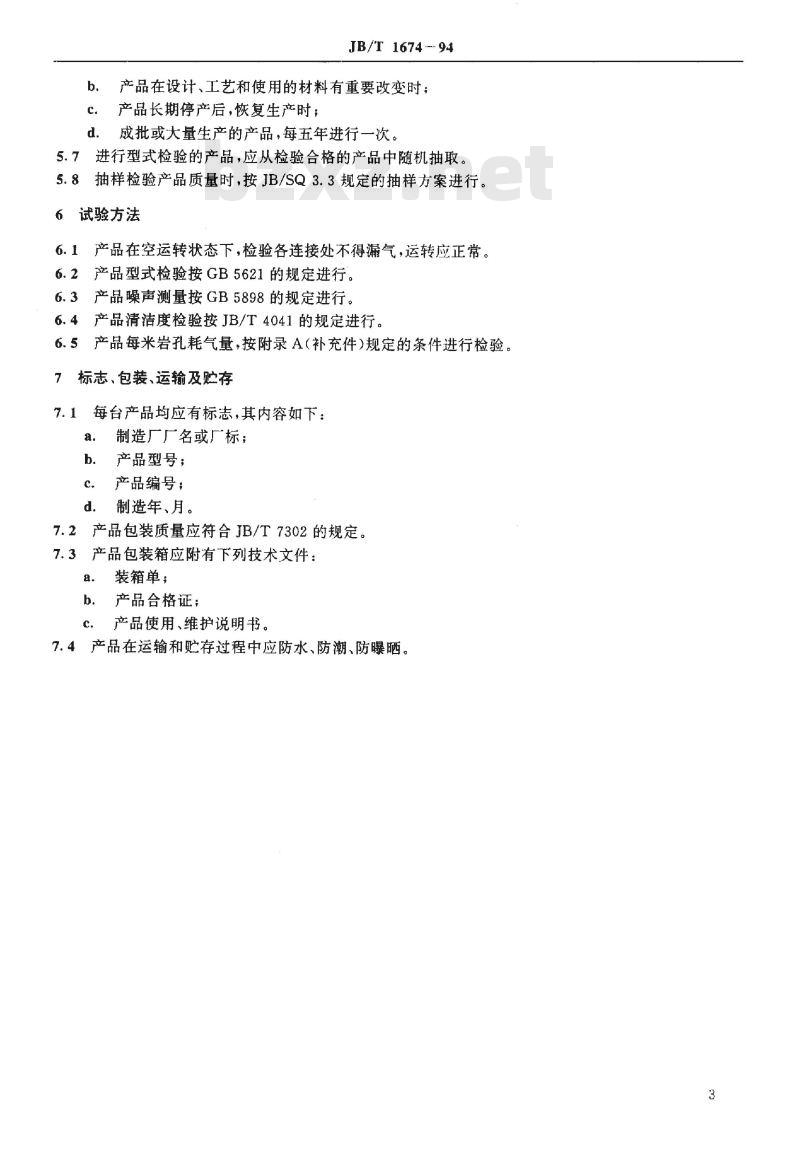

5.7进行型式检验的产品，应从检验合格的产品中随机抽取。5.8抽样检验产品质量时，按JB/SQ3.3规定的抽样方案进行。6试验方法
产品在空运转状态下，检验各连接处不得漏气，运转应正常。6.11
6.2产品型式检验按GB5621的规定进行。6.3产品噪声测量按GB5898的规定进行。产品清洁度检验按JB/T4041的规定进行。6.4
产品每米岩孔耗气量，按附录A（补充件）规定的条件进行检验。6.5
7标志、包装、运输及贮存
每台产品均应有标志，其内容如下：7.14
a.
b.
制造厂厂名或厂标；
产品型号；
c.
产品编号；
d.
制造年、月。
7.2产品包装质量应符合JB/T7302的规定。7.3产品包装箱应附有下列技术文件：a.
装箱单；bZxz.net
b.
产品合格证；
产品使用、维护说明书。
c.
7.4产品在运输和贮存过程中应防水、防潮、防曝晒。3
A1
验收气压：0.63MPa。
JB/T1674 - 94

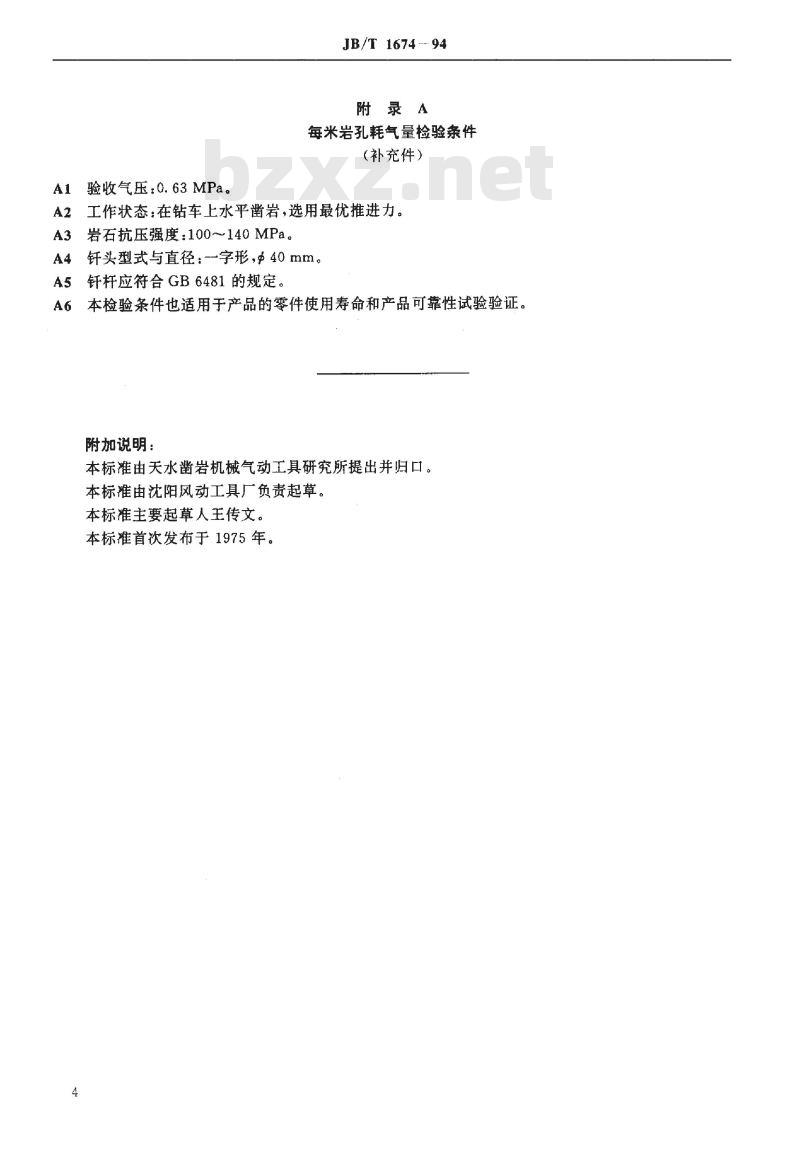

附录A
每米岩孔耗气量检验条件
（补充件）
A2工作状态：在钻车上水平凿岩，选用最优推进力。A3岩石抗压强度：100～140MPa。A4钎头型式与直径：-字形， 40 mm。A5钎杆应符合GB6481的规定。
本检验条件也适用于产品的零件使用寿命和产品可靠性试验验证。A6
附加说明：
本标准由天水凿岩机械气动工具研究所提出并归口。本标由沈阳风动工具厂负责起草。本标准主要起草人王传文。
本标准首次发布于1975年。
4
