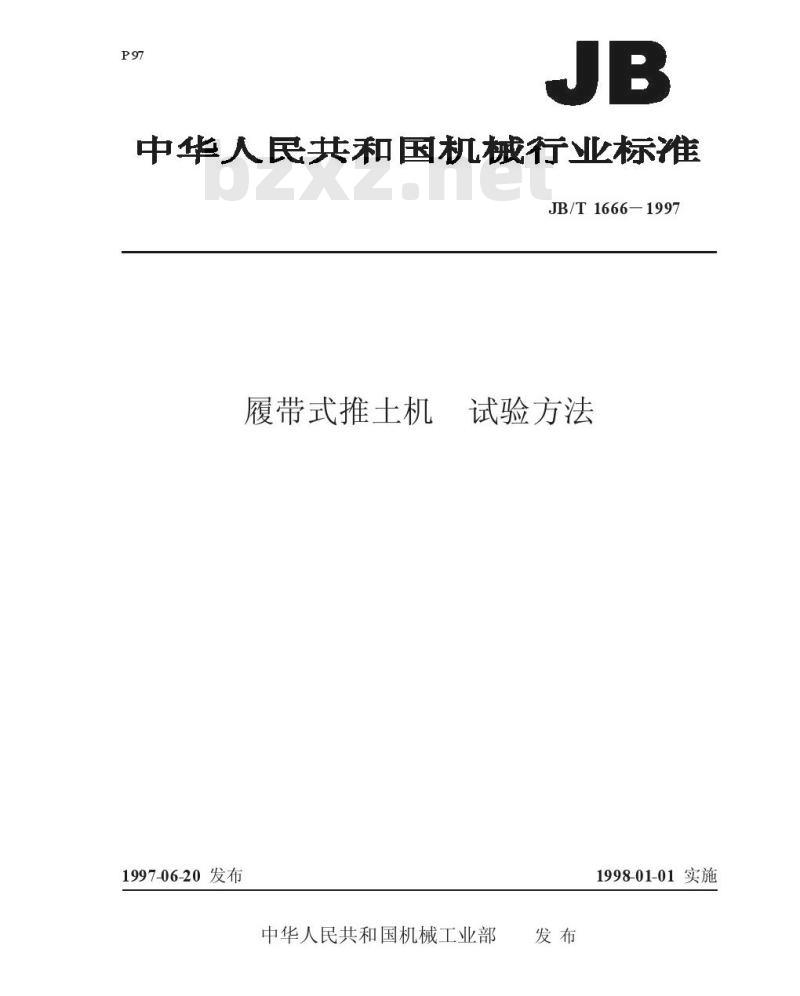

【机械行业标准(JB)】 履带式推土机 试验方法

P97
JB
中华人民共和国机械行业标准
JB/T1666-1997
履带式推土机
试验方法
1997-06-20发布
中华人民共和国机械工业部
发布
1998-01-01实施
JB/T 1666-1997

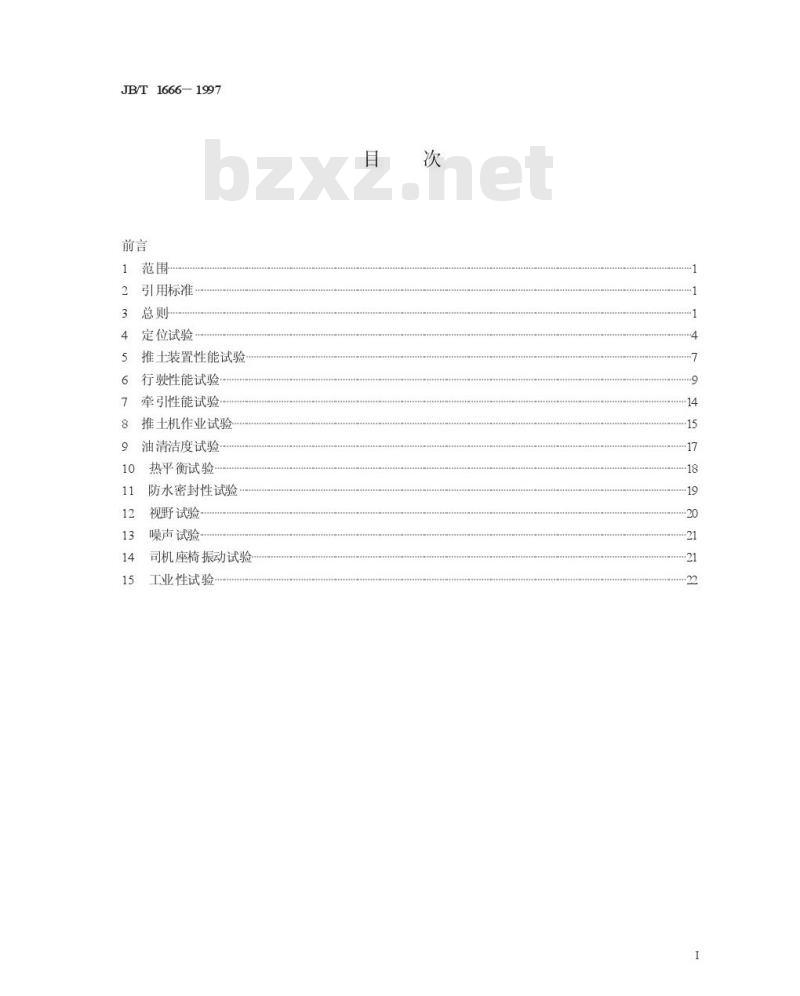

前言
范围
1
2引用标准·
3总则
4定位试验
S
推土装置性能试验
6行驶性能试验
牵引性能试验·
7
8
9
推土机作业试验
油清洁度试验
10
11
12
13
14
15
热平衡试验·
防水密封性试验
视野试验
噪声试验
司机座椅振动试验
工业性试验
目
次
9
14
-15
17
18
19
·20
21
21
I
JB/T1666—1997

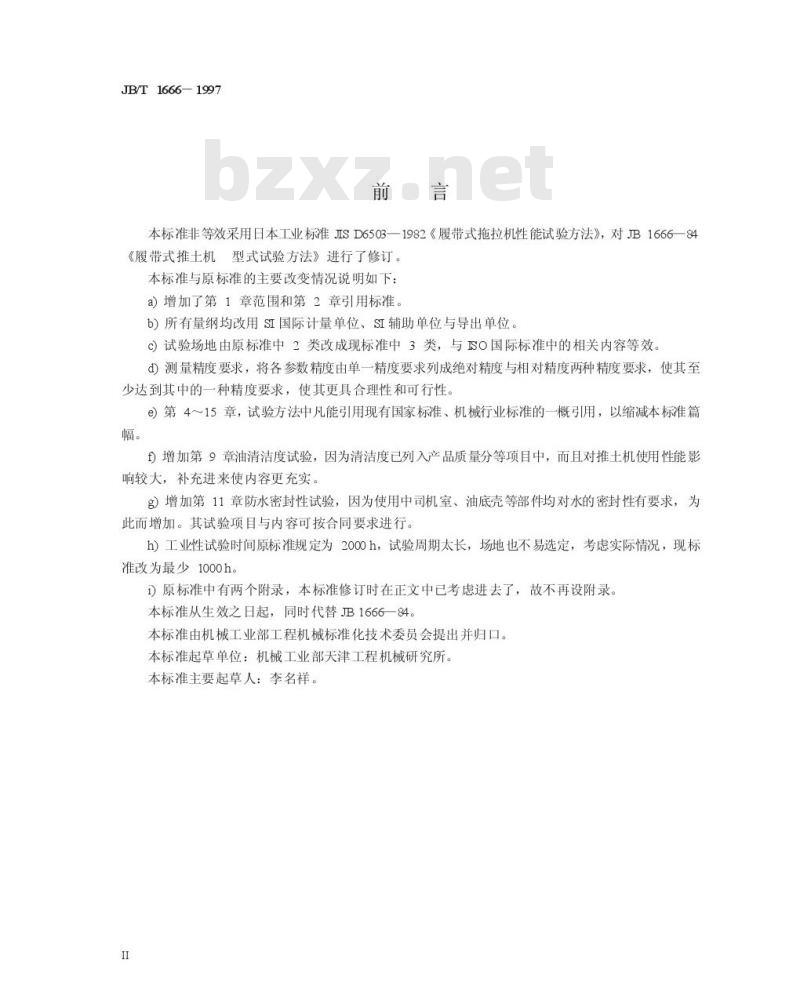

前言
本标准非等效采用日本工业标准ISD6503一1982《履带式拖拉机性能试验方法》，对JB1666一84《履带式推土机型式试验方法》进行了修订。本标准与原标准的主要改变情况说明如下：a）增加了第1章范围和第2章引用标准。b）所有量纲均改用S国际计量单位、SI辅助单位与导出单位。试验场地由原标准中2类改成现标准中3类，与SO国际标准中的相关内容等效。d）测量精度要求，将各参数精度由单一精度要求列成绝对精度与相对精度两种精度要求，使其至少达到其中的一种精度要求，使其更具合理性和可行性。e）第4～15章，试验方法中凡能引用现有国家标准、机械行业标准的一概用，以缩减本标准篇幅。
）增加第9章油清洁度试验，因为清洁度已列入产品质量分等项目中，而且对推土机使用性能影响较大，补充进来使内容更充实。g）增加第11章防水密封性试验，因为使用中司机室、油底壳等部件均对水的密封性有要求，为此而增加。其试验项目与内容可按合同要求进行。h）工业性试验时间原标准规定为2000h，试验周期太长，场地也不易选定，考虑实际情况，现标准改为最少1000h。
i）原标准中有两个附录，本标准修订时在正文中已考虑进去了，故不再设附录，本标准从生效之日起，同时代替JB1666一84。本标准由机械工业部工程机械标准化技术委员会提出并归口。本标准起草单位：机械工业部天津工程机械研究所本标准主要起草人：李名祥。
II

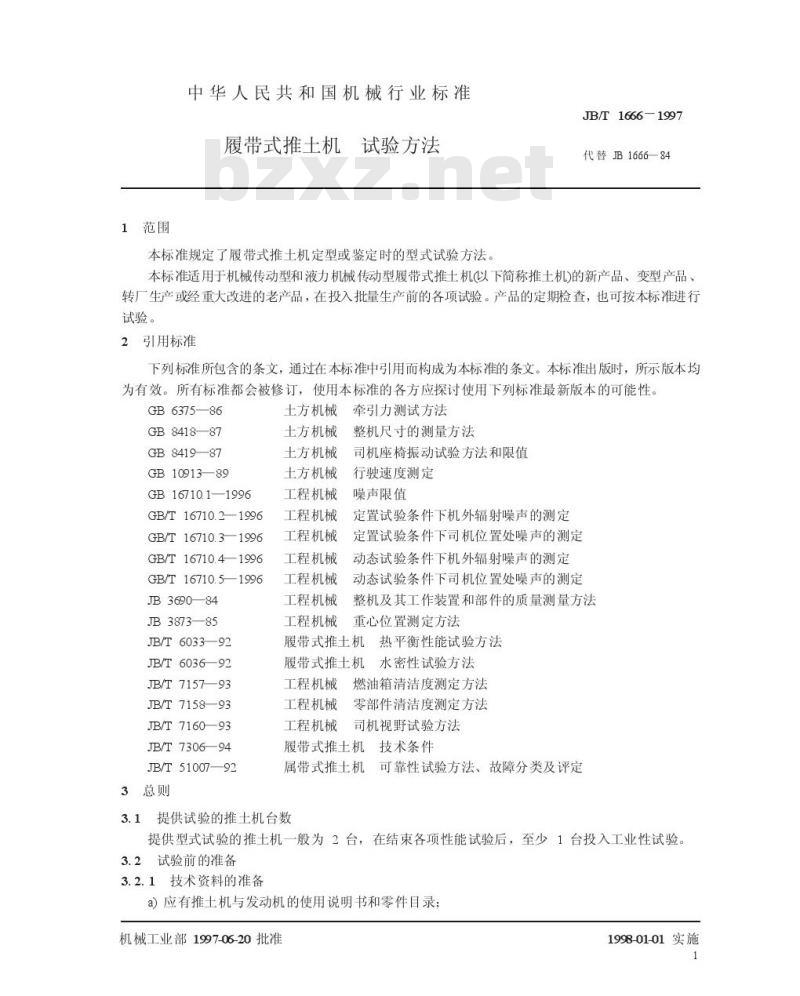

1范围
中华人民共和国机械行业标准
覆带式推十机
、试验方法
本标准规定了履带式推土机定型或鉴定时的型式试验方法。JB/T1666—1997
代替JB1666—84
本标准适用于机械传动型和液力机械传动型履带式推土机以下简称推土机)的新产品、变型产品、转厂生产或经重大改进的老产品，在投入批量生产前的各项试验。产品的定期检查，也可按本标准进行试验。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6375-—86
GB 841887
GB 8419—87
GB 10913—89
GB167101—1996
GB/T16710.21996
GB/T16710.3—1996
GB/T 16710.4—1996
GB/T16710.5—1996
JB3690—84
JB3873—85
JB/T 6033—92
JB/T 6036—92
JB/T 7157—93
JB/T 7158—93
JB/T 7160—93
JB/T 7306—94
JB/T51007—92
3总则
土方机械
土方机械
土方机械
土方机械
工程机械
工程机械
工程机械
工程机械
工程机械
工程机械
工程机械
牵引力测试方法
整机尺寸的测量方法
司机座椅振动试验方法和限值
行驶速度测定
噪声限值
定置试验条件下机外辐射噪声的测定定置试验条件下司机位置处噪声的测定动态试验条件下机外辐射噪声的测定动态试验条件下司机位置处噪声的测定整机及其工作装置和部件的质量测量方法重心位置测定方法
履带式推土机热平衡性能试验方法履带式推土机水密性试验方法
工程机械
工程机械
工程机械
燃油箱清洁度测定方法
零部件清洁度测定方法
司机视野试验方法
履带式推土机技术条件
属带式推土机可靠性试验方法、故障分类及评定3.1提供试验的推土机台数
提供型式试验的推机一般为2台，在结束各项性能试验后，至少1台投入工业性试验3.2试验前的准备
3.2.1技术资料的准备
a)应有推土机与发动机的使用说明书和零件目录；机械工业部1997-06-20批准
1998-01-01实施
1
JB/T1666—1997

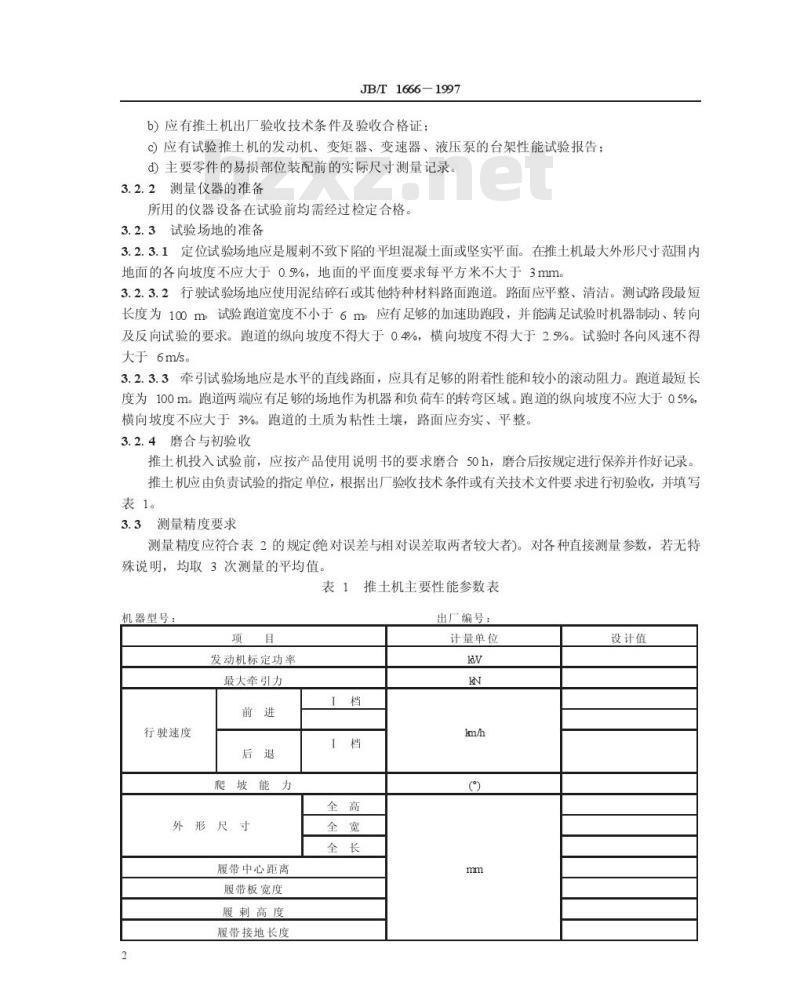

b）应有推土机出厂验收技术条件及验收合格证；应有试验推土机的发动机、变矩器、变速器、液压泵的台架性能试验报告；主要零件的易损部位装配前的实际尺寸测量记录。3.2.2测量仪器的准备
所用的仪器设备在试验前均需经过检定合格3.2.3试验场地的准备
3.2.3.1定位试验场地应是履刺不致下陷的平坦混凝士面或坚实平面。在推士机最大外形尺寸范围内地面的各向坡度不应大于0.5%，地面的平面度要求每平方米不大于3mm。3.2.3.2行驶试验场地应使用泥结碎石或其他特种材料路面跑道。路面应平整、清洁。测试路段最短长度为100m试验跑道宽度不小于6m应有足够的加速助跑段，并能满足试验时机器制动、转向及反向试验的要求。跑道的纵向坡度不得大于0.4%，横向坡度不得大于2.5%。试验时各向风速不得大于6m/s。
3.2.3.3
3牵引试验场地应是水平的直线路面，应具有足够的附着性能和较小的滚动阻力。跑道最短长度为100m。跑道两端应有足够的场地作为机器和负荷车的转弯区域。跑道的纵向坡度不应大于0.5%，横向坡度不应大于3%。跑道的土质为粘性土壤，路面应夯实、平整3.2.4磨合与初验收
推土机投入试验前，应按产品使用说明书的要求磨合50h，磨合后按规定进行保养并作好记录，推土机应由负责试验的指定单位，根据出厂验收技术条件或有关技术文件要求进行初验收，并填写表1。
3.3测量精度要求
测量精度应符合表2的规定(绝对误差与相对误差取两者较大者)。对各种直接测量参数，若无特殊说明，均取3次测量的平均值。表1推土机主要性能参数表
机器型号：
行驶速度
项
目
发动机标定功率
最大牵引力
前进
后退
爬坡能力
外形尺寸
履带中心距离
履带板宽度
履刺高度
履带接地长度
2
1档
1档
全高
全宽
全长
出厂编号：
计量单位
kw
KN
lm/h
()
m
设计值
发动机
液压操纵装置
油泵
工作装置液压
油泵
推土铲
项目
平均接地比压
离地间隙
推土机工作质量
型号
型式
缸数-缸径×行程
标定转速
燃油消耗率
启动方式
型号
额定压力
流量
型号
额定压力
流量
宽度
高度
最大提升高度
最大切入深度
最大倾斜高度(左右)
回转角(左右)
切削角
提升速度
被测参数
线性尺寸
质量
时间
力
角度
温
度
油
压
转
速
扭矩
耗油量
JB/T1666—1997
表1（完）
计量单位
Pa
mm
m
rmin
g(aw·h)
Pa
Lmin
Pa
Limin
m
()
m/s
表2测量精度要求
绝对误差
±2mm
±0.5kg
±0.2 s
±5N
+1
±1℃
±20 kPa
±5r/mn
±10N·m
±5g(KW .h)
设计值
相对误差
± 0.5%
±1%
± 2%
±2%
± 2%
± 2%
± 2%
± 1%
± 2%
± 2%
3
4定位试验wwW.bzxz.Net
4.1主要几何参数的测量
4.1.1测量条件
JB/T1666—1997
推土机状态按图1所示，定位试验场地按3.2.3.1。A
图1推土机定位测量状态
4.1.2仪器设备
w
钢板尺、钢卷尺、角度计、水平仪、线坠、直棒、划笔、经纬仪。4.1.3测量方法
按GB8418—87第6章进行。
4.1.4测量结果
将测量结果记入表3。
4.2质量的测量
4.2.1测量条件
推土机应配备有随机工具，水箱、液压油箱及其他油腔均应加注到规定的工作液位，燃油箱加满。4.2.2仪器设备
地磅或测力计(传感器)、三角支承、垫板、水平仪、千斤顶、钢丝绳、二次显示记录仪。4.2.3测量方法
按JB3690一84第3章进行。直接测量法应优先于间接测量法。平均接地比压按下式计算：
=103gnG
2WiL2
4
(1)
式中：
平均接地比压，kPa:
G—推土机工作质量，kg
W，一一履带板宽度，mm；
履带接地长度，mm；
JB/T
T1666—1997
L
&—自由落体加速度，9.81m/s。3主要几何参数测量表
表3
机器型号：
测量地点：
测量项目
主机长度
推土机长度
驾驶室高度
排气管高度
装运高度
离地间隙
履刺高度
履带板宽度
履带中心距
履带接地长度
履带支架摆动量
推土铲高度
推土铲最大提升高度
推土铲最大切入深度
推土铲宽度
推土铲最大倾斜高度
牵引杆高度
角铲宽度
推土铲俯仰角
推土铲回转角
切削角
E
五
质
H
H
W
W
5
HH,
HH
HH3
ww
HH4
HHs
w.
AA
AA,
AA,
出厂编号：
气
温：
计量单位
mm
左
右
()
3次平均测量值
测量日期：
试验员：
备注
不带推土铲
不带松土器
不包括履刺高度
不包括履刺高度
为便于装运、拆去可拆部件后的最大高度不包括履刺高度，指车底中部最小空间高度左、右侧平均值
切削角为55°时
不包括履刺高度
不包括履刺高度
推士铲最大回转角时
履带支架摆动量是指在提起
注：
一侧履带的引导轮，另一侧引导轮下履带将要离地时，两侧引导轮中心到地面距离之差。
4.2.4测量结果
将测量结果记入表4。
3重心位置的测定
4.3
4.3.1测定条件
a）推土机应配备随机工具，并放置在规定位置b）水箱、液压油箱和其他油腔均加注到规定液位，燃油箱加满。c)推土铲尽量放低到稍离水平基准面处。5
JB/T1666—1997
①在没有地磅和压力测力计的情况下，允许采用拉力测力计。表4质量测量数据表
机器型号：
测量地点：
测量项目
工作质量
履带接地面积
平均接地比压
4.3.2仪器设备
计量单位
kg
m
Pa
出厂编号：
环境气温：
平均测量值
测量日期：
试验人员：
设计值
注
备
质量重心试验装备或测力计、起重设备、平台、三角支承、水平仪、线坠、直角尺、划线板、钢卷尺。
4.3.3
测量方法
重心水平纵坐标X、水平横坐标Y及垂直坐标h的测量方法按B3873进行。4.3.4测量结果
将测量结果记入表5。
5重心测定数据表
表5
机器型号：
测量地点：
工作质量
左侧质量
右侧质量
合计质量
重心坐标
4.4
测量项目
G
G
GR
出厂编号：
环境气温：
G=G+GR
操纵装置的操纵力与行程测量
4.4.1测量条件
℃
单
位
g
mm
测定日期：
试验人员：
测定值
发动机分别处于怠速运转及额定转速运转状态，场地按3.23.1。
4.4.2
2仪器设备
测力计、钢卷尺、钢板尺。
4.4.3测量方法
测量表6所列项目，同时测量发动机转速制动器操纵力是在推土机以I档作最小转弯行驶时测得的最小操纵力。在手柄的中心位置以正常的操纵速度测量操纵力；行程指手柄上端的位移量4.4.4测量结果
将测量结果记入表6。
6
