【GB国家标准】 平板电视与机顶盒能效限定值及能效等级

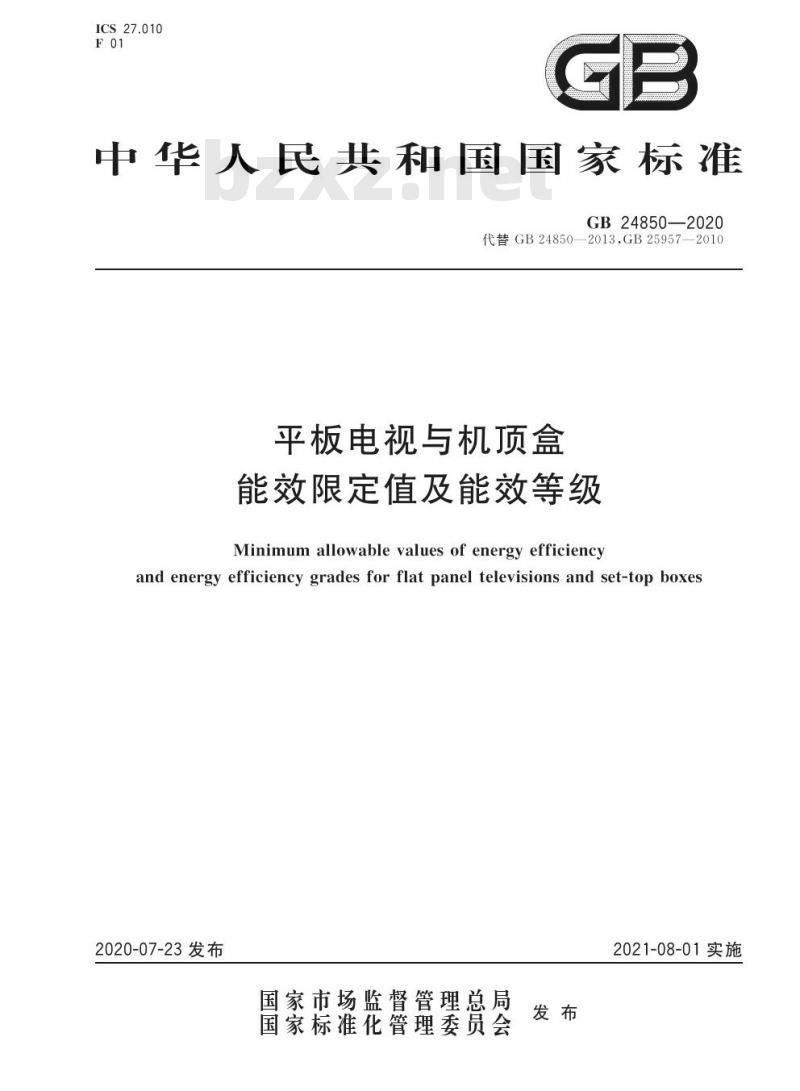

ICS27.010
F01
GB
中华人民共和国国家标准
GB24850—2020
代替GB24850—2013,GB25957-2010平板电视与机顶盒
能效限定值及能效等级
Minimumallowablevalues of energyefficiencyand energy efficiency grades for flat panel televisions and set-top boxes2020-07-23发布
国家市场监督管理总局
国家标准化管理委员会
发布
2021-08-01实施

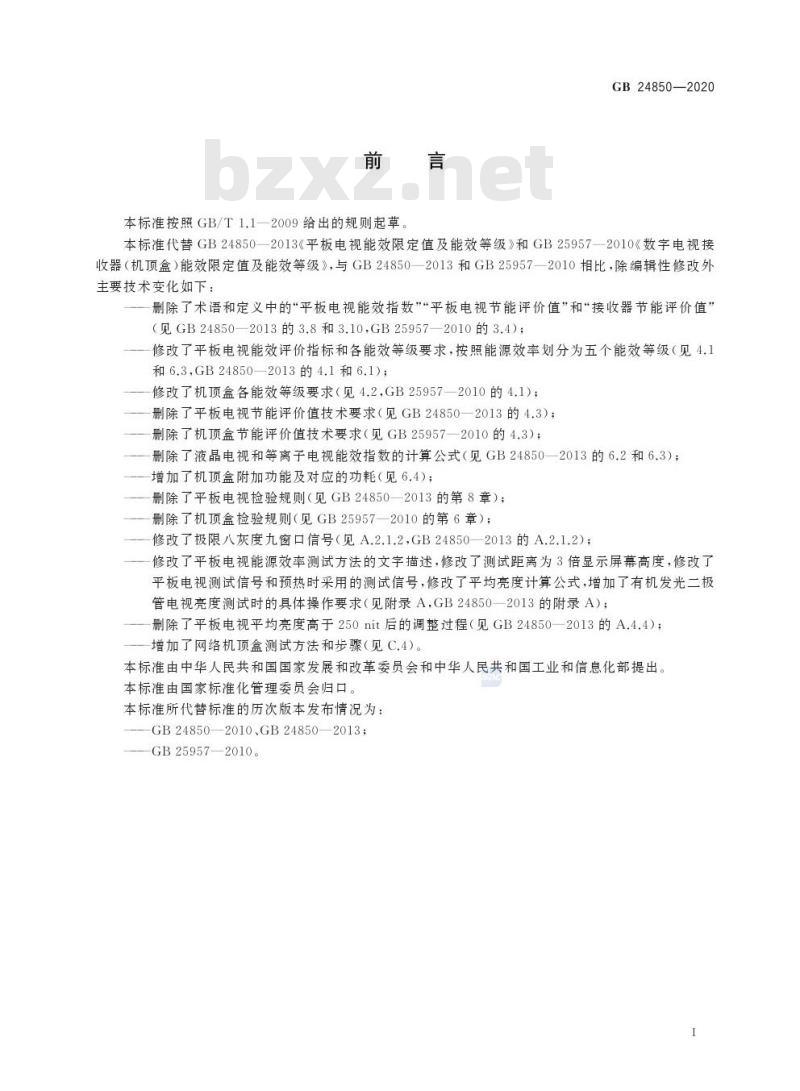

前言
本标准按照GB/T1.1一2009给出的规则起草GB24850—2020
本标准代替GB24850—2013《平板电视能效限定值及能效等级》和GB25957—2010《数字电视接收器（机顶盒）能效限定值及能效等级》，与GB24850一2013和GB25957—2010相比，除编辑性修改外主要技术变化如下：
删除了术语和定义中的“平板电视能效指数”“平板电视节能评价值”和“接收器节能评价值”（见GB24850—2013的3.8和3.10，GB25957—2010的3.4）；修改了平板电视能效评价指标和各能效等级要求，按照能源效率划分为五个能效等级（见4.1和6.3.GB248502013的4.1和6.1)：修改了机顶盒各能效等级要求（见4.2，GB25957一2010的4.1）；删除了平板电视节能评价值技术要求（见GB24850一2013的4.3）；删除了机顶盒节能评价值技术要求（见GB25957一2010的4.3）；删除了液晶电视和等离子电视能效指数的计算公式（见GB24850一2013的6.2和6.3）；—增加了机顶盒附加功能及对应的功耗（见6.4）；删除了平板电视检验规则（见GB24850—2013的第8章）；删除了机顶盒检验规则（见GB25957一2010的第6章）；修改了极限八灰度九窗口信号（见A.2.1.2，GB24850—2013的A.2.1.2）；修改了平板电视能源效率测试方法的文字描述，修改了测试距离为3倍显示屏幕高度，修改了平板电视测试信号和预热时采用的测试信号，修改了平均亮度计算公式，增加了有机发光二极管电视亮度测试时的具体操作要求（见附录A，GB24850一2013的附录A)；删除了平板电视平均亮度高于250nit后的调整过程（见GB24850—2013的A.4.4）；一增加了网络机顶盒测试方法和步骤（见C.4）。本标准由中华人民共和国国家发展和改革委员会和中华人民共和国工业和信息化部提出。本标准由国家标准化管理委员会归口。本标准所代替标准的历次版本发布情况为：GB24850—2010、GB24850—2013；—GB25957—2010。

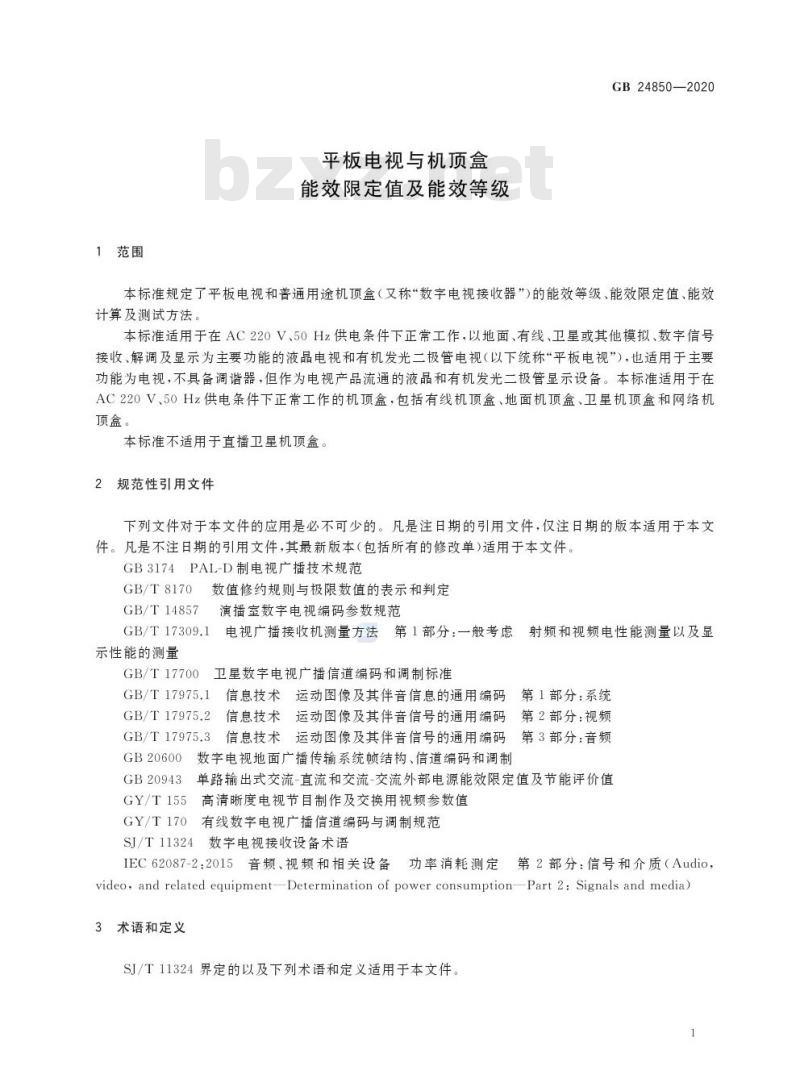

1范围
平板电视与机顶盒
能效限定值及能效等级
GB24850—2020
本标准规定了平板电视和普通用途机顶盒（又称“数字电视接收器”)的能效等级、能效限定值、能效计算及测试方法。
本标准适用于在AC220V、50Hz供电条件下正常工作，以地面、有线、卫星或其他模拟、数字信号接收、解调及显示为主要功能的液晶电视和有机发光二极管电视（以下统称“平板电视”），也适用于主要功能为电视，不具备调谐器，但作为电视产品流通的液晶和有机发光二极管显示设备。本标准适用于在AC220V、50Hz供电条件下正常工作的机顶盒，包括有线机顶盒、地面机顶盒、卫星机顶盒和网络机顶盒。
本标准不适用于直播卫星机顶盒。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB3174PAL-D制电视广播技术规范数值修约规则与极限数值的表示和判定GB/T8170
GB/T14857
演播室数字电视编码参数规范
GB/T17309.1
电视广播接收机测量方法第1部分：一般考虑射频和视频电性能测量以及显示性能的测量
GB/T17700
卫星数字电视产播信道编码和调制标准GB/T17975.1信息技术运动图像及其伴音信息的通用编码第1部分：系统GB/T17975.2
信息技术运动图像及其伴音信号的通用编码第2部分：视频GB/T17975.3
信息技术运动图像及其伴音信号的通用编码第3部分：音频
GB20600
数字电视地面广播传输系统顿结构、信道编码和调制GB20943单路输出式交流-直流和交流-交流外部电源能效限定值及节能评价值GY/T155
GY/T170
高清晰度电视节目制作及交换用视频参数值有线数字电视广播信道编码与调制规范数字电视接收设备术语
SJ/T11324
IEC62087-2：2015音频、视频和相关设备功率消耗测定第2部分：信号和介质（Audio，video,and related equipment-Determination of power consumption-Part2:Signals and media)术语和定义
3
SJ/T11324界定的以及下列术语和定义适用于本文件。1
GB24850—2020

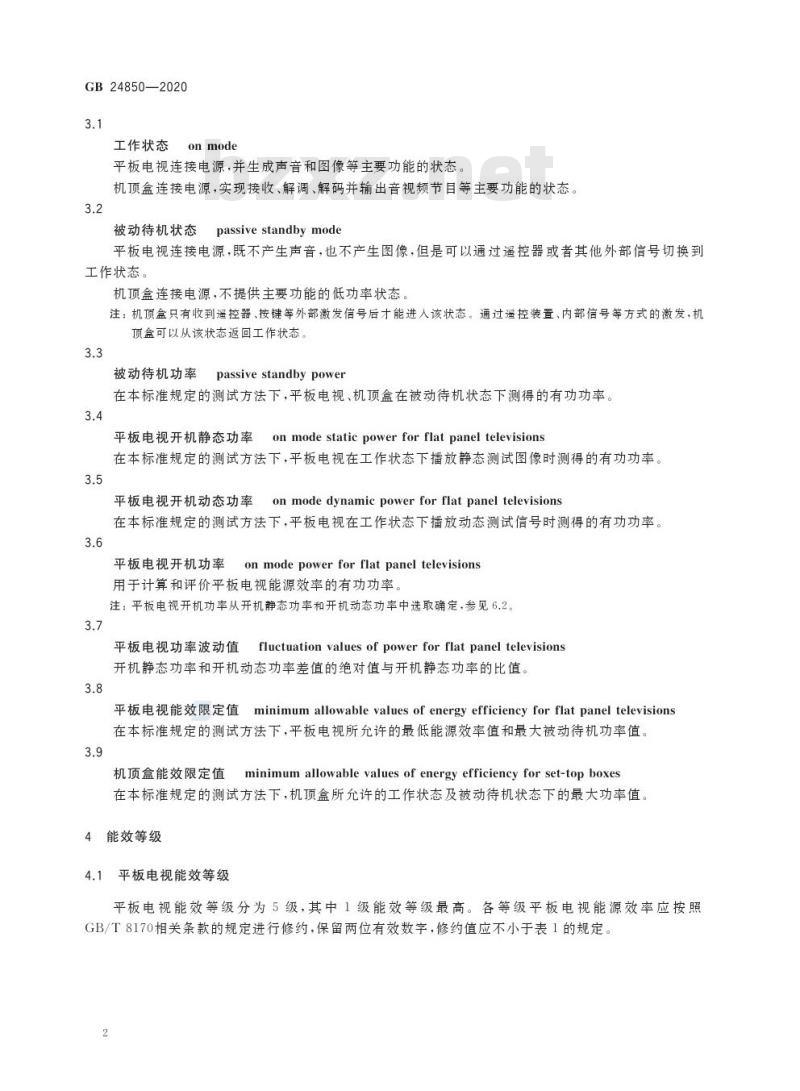

3.1
工作状态onmode
平板电视连接电源，并生成声音和图像等主要功能的状态。机顶盒连接电源，实现接收、解调、解码并输出音视频节目等主要功能的状态。3.2
被动待机状态
passivestandbymode
平板电视连接电源，既不产生声音，也不产生图像，但是可以通过遥控器或者其他外部信号切换到工作状态。
机顶盒连接电源，不提供主要功能的低功率状态注：机顶盒只有收到遥控器、按键等外部激发信号后才能进人该状态。通过遥控装置、内部信号等方式的激发，机项盒可以从该状态返回工作状态。3.3
被动待机功率passivestandbypower在本标准规定的测试方法下，平板电视、机顶盒在被动待机状态下测得的有功功率。3.4
平板电视开机静态功率onmodestaticpowerforflatpaneltelevisions在本标准规定的测试方法下，平板电视在工作状态下播放静态测试图像时测得的有功功率。3.5
平板电视开机动态功率onmodedynamicpowerforflatpaneltelevisions在本标准规定的测试方法下，平板电视在工作状态下播放动态测试信号时测得的有功功率。3.6
平板电视开机功率onmodepowerforflatpaneltelevisions用于计算和评价平板电视能源效率的有功功率。注：平板电视开机功率从开机静态功率和开机动态功率中选取确定，参见6.2，3.7
平板电视功率波动值fluctuationvaluesofpowerforflatpaneltelevisions开机静态功率和开机动态功率差值的绝对值与开机静态功率的比值。3.8
平板电视能效限定值minimumallowablevaluesofenergyefficiencyforflatpaneltelevisions在本标准规定的测试方法下，平板电视所允许的最低能源效率值和最大被动待机功率值。3.9
机顶盒能效限定值minimumallowablevaluesofenergyefficiencyforset-topboxes在本标准规定的测试方法下，机顶盒所允许的工作状态及被动待机状态下的最大功率值，4能效等级
4.1平板电视能效等级
平板电视能效等级分为5级，其中1级能效等级最高。各等级平板电视能源效率应按照GB/T8170相关条款的规定进行修约，保留两位有效数字，修约值应不小于表1的规定。2
能效等级
能源效率/（cd/W）
4.2
机顶盒能效等级
1级
4.0

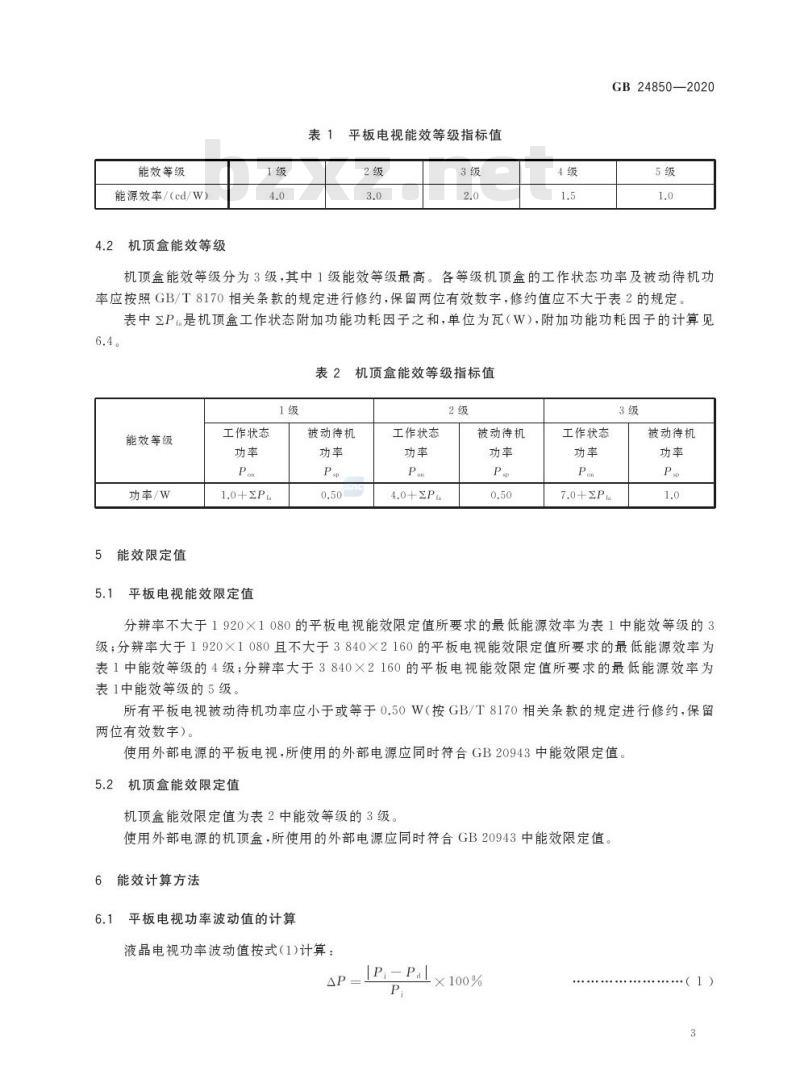

表1平板电视能效等级指标值
2级
3.0
3级
2.0
4级
1.5
GB24850—2020
5级
1.0
机顶盒能效等级分为3级，其中1级能效等级最高。各等级机顶盒的工作状态功率及被动待机功率应按照GB/T8170相关条款的规定进行修约，保留两位有效数字，修约值应不大于表2的规定。表中之P是机顶盒工作状态附加功能功耗因子之和，单位为瓦（W），附加功能功耗因子的计算见6.4。
表2机顶盒能效等级指标值
1级
能效等级
功率/W
5能效限定值
工作状态
功率
Pon
1.0+ZPra
5.1平板电视能效限定值
被动待机
功率
Psp
0.50
工作状态
功率
Pon
4.0+≤Pt
2级
被动待机
功率
Pp
0.50
工作状态
功率
Pon
7.0+ZPma
3级
被动待机
功率
P
1.0
分辨率不大于1920×1080的平板电视能效限定值所要求的最低能源效率为表1中能效等级的3级；分辨率大于1920×1080且不大于3840×2160的平板电视能效限定值所要求的最低能源效率为表1中能效等级的4级；分辨率大于3840×2160的平板电视能效限定值所要求的最低能源效率为表1中能效等级的5级，
所有平板电视被动待机功率应小于或等于0.50W（按GB/T8170相关条款的规定进行修约，保留两位有效数字）。
使用外部电源的平板电视，所使用的外部电源应同时符合GB20943中能效限定值。5.2机顶盒能效限定值
机项盒能效限定值为表2中能效等级的3级，使用外部电源的机顶盒，所使用的外部电源应同时符合GB20943中能效限定值。6能效计算方法
6.1平板电视功率波动值的计算
液晶电视功率波动值按式（1)计算：AP=
IP,-Pal
P
X100%
（1）
3
GB24850—2020
式中：
AP
Pi
Pa
6.2
6.3
功率波动值，以%表示：
开机静态功率，单位为瓦（W）；开机动态功率，单位为瓦（W）。平板电视开机功率的确定
有机发光二极管电视开机功率为开机动态功率Pd。液晶电视开机功率按表3确定。
表3平板电视开机功率的确定
功率波动值/%
液晶电视开机功率/W
有机发光二极管
电视开机功率/W
平板电视能源效率的计算
平板电视能源效率按式（2)计算：式中：
Eff
L
s
Pk
P
30
Pa
Pa
Eff=
LXS
Pk-P
平板电视能源效率，单位为坎德拉每瓦（cd/W）；屏幕平均亮度，单位为坎德拉每平方米（cd/m2）：屏幕有效发光面积，单位为平方米（m\）；开机功率，单位为瓦（W）；
信号处理功率，单位为瓦（W）。>30
若P>P;,则开机
功率为Pa；否则开机功率为P
.(2)
使用模拟射频接口输入时，P取4W；使用数字射频接口输人时，P，取8W；使用其他接口输人时,P取0W。
6.4机顶盒工作状态功率中附加功能功耗因子的计算根据机顶盒在工作状态时可提供的主要功能，通过查表4确定机顶盒附加功能功耗因子，然后计算附加功能功耗因子之和。
表4机顶盒附加功能功耗因子表
附加功能
超高清输出功能
内部硬盘
HDMI接口
ADSL调制解调器
双调谐器
4
附加功能功耗因子Pa
3.0w
2.2W
1.0W
2.0W
2.0w
SZG
附加功能说明
非读写状态下
7
附加功能
有线调制解调器
(Cable Modem)
以太网接口
USB接口
蓝牙接口
基于同轴的以太网输人接口（EOC)光网络单元（ONU)输人接口
有线路由功能
无线路由功能
电话接口
能效测试方法
7.1
7.2
平板电视测试方法
表4（续）
附加功能功耗因子Ps
4.5W
8.0W
0.4W/个
0.3W/个
0.3W/个
3.0W
4.0W
2.0W
2.5W
1.0w
平板电视能源效率按附录A进行测试。平板电视被动待机功率按附录B进行测试。机顶盒测试方法
机顶盒的工作状态功率和被动待机状态功率按附录C进行测试。G
GB24850—2020
附加功能说明
下行1路
下行4路及4路以上
非连接状态
不接负载设备状态
不接负载设备状态
支持EPON、GPON等
被动式光网络(PON)标准
不接负载设备状态
不接负载设备状态
不接负载设备状态
5
GB24850—2020
A.1测试环境
A.1.1工作条件
附录A
（规范性附录）
平板电视能源效率测试方法
除非另有规定，音频部分和视频部分应处于工作状态，各种设置应按照A.3.2调节。如调节的位置不同，应在测试结果中予以说明A.1.2环境条件
在下列范围内的温度、湿度和气压条件下进行测试：环境温度：23℃士5℃；
相对湿度：25%~75%；
大气压力：86kPa106kPa。
A.1.3电源
电压为AC220×（1±1%）V，频率为50×（1±1%）Hz，总谐波失真度应不超过2%。A.1.4测试场地
为了避免杂散光对测试结果产生干扰，测试应在暗室中进行，且暗室的杂散光照度应小于或等于1 lx。wwW.bzxz.Net
A.2测试信号
A.2.1视频测试信号
A.2.1.1概述
测试信号应根据分辨率、幅型比等特性的不同而有所区别。模拟信号应符合GB3174的规定；标准清晰度数字信号应符合GB/T14857相关规定，视频信号格式应为720X576i/50Hz；高清晰度数字信号应符合GY/T155相关规定，视频信号格式应为1920X1080i/50Hz。测试信号码流应符合GB/T17975.1、GB/T17975.2和GB/T17975.3相关规定A.2.1.2极限八灰度九窗口信号
极限八灰度九窗口信号的平均图像电平（APL）为17%，由三个白色窗口信号、六个彩色窗口信号和极限八灰度等级信号组合而成，其位置和大小示意图见图A,1。六个彩色窗口分别是两个红色窗口、两个绿色窗口和两个蓝色窗口。其中极限八灰度等级信号全黑场电平=0%，全白场电平=100%，第一排灰度为：0%、5%、10%15%；第二排灰度为：85%、90%、95%、100%，用于调整平板电视的标准状态；窗口信号用于测试屏幕亮度。
数字信号的红色窗口为（255，0，0），绿色窗口为（0，255，0），蓝色窗口为（0，0，255）。6
GB24850—2020
模拟信号的红、绿、蓝窗口分别是100%饱和度和100%幅度的红、绿、蓝基色信号。推荐使用获得国家标准样品证书的极限八灰度九窗口测试信号（码流）。W/9
H/9
Ps
W/6.2
P
P,
说明：
W
H
P。、Ps、P
H/6.
W/10
信号宽度；
信号高度：
白色窗口：
P1、P2、P:、P,、P6、Ps---
彩色窗口。
P
P。
Pa
W
W/2
极限八灰度九窗口信号示意图
图A.1
A.2.1.3动态视频信号
Ps
H
Pe
动态视频信号为IEC62087-22015定义的50Hz活动测试序列，信号长度10min。A.2.2
音频测试信号
音频测试信号为频率为1kHz，信号电平为一18dBFS的正弦波信号。A.3测试条件
A.3.1测试接口和输入信号
平板电视能源效率测试信号输入端优先采用射频输人接口（若有一个以上射频接口，应分别进行测试，选取最差结果进行能效等级的评定）。模拟射频信号调制方式按GB/T17309.1的规定进行设置，地面数字射频信号调制方式按GB20600的规定进行设置，有线数字射频信号调制方式按GY/T170的规定进行设置，卫星数字射频信号调制方式按GB/T17700的规定进行设置。如果没有射频输人接口，则采用数字音视频接口或使用基带接口进行测试，优先采用数字接口进行测试。
使用数字音视频接口时，高清晰度电视的视频信号格式为1920×1080i/50Hz，标准清晰度电视的视频信号格式为720×576i/50Hz。分辨率大于1920×1080的产品输人视频信号格式为1920×
