DL/T 5442-2010.Regulation for drawing and detail of power transmission line towers.

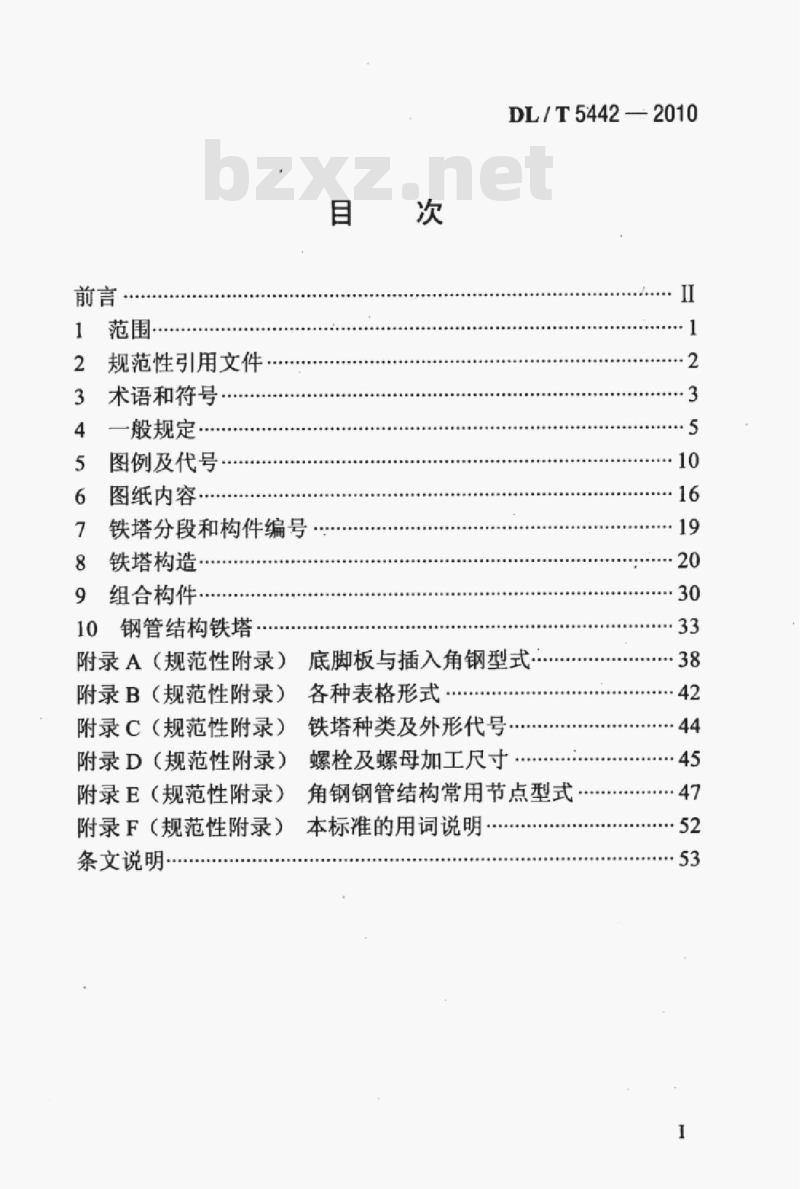

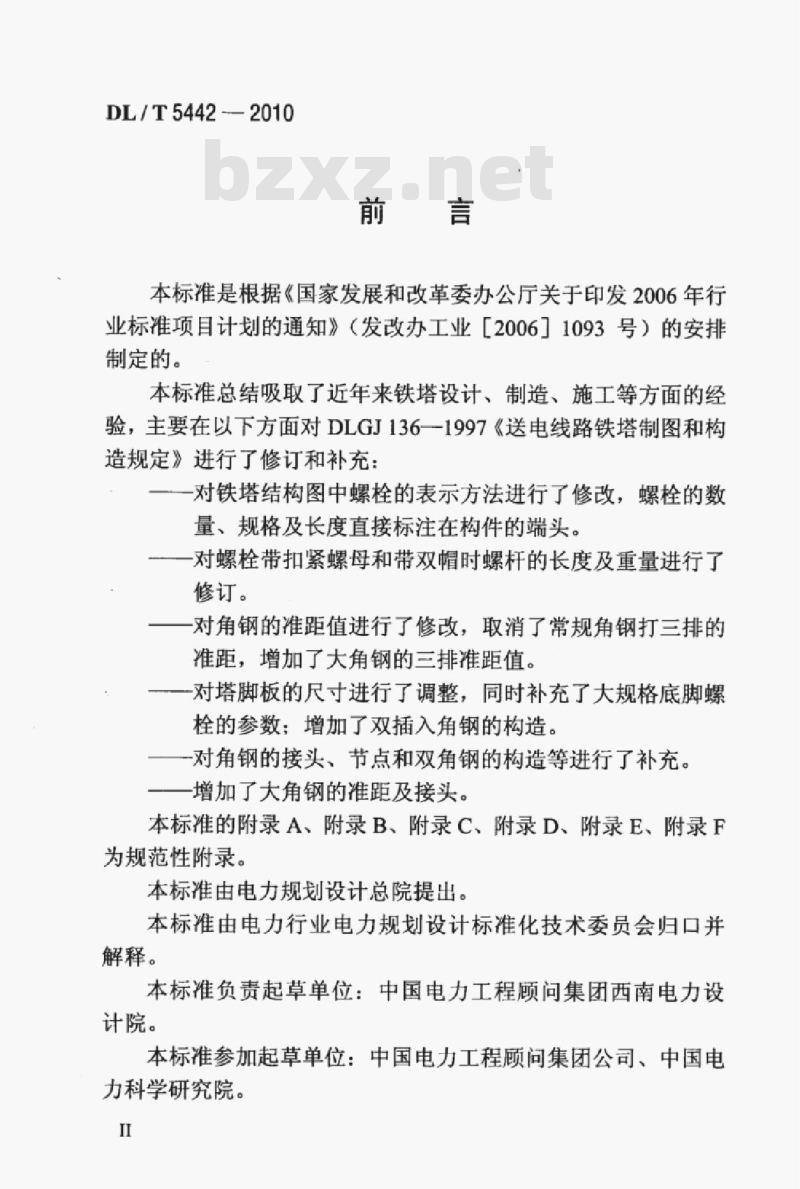

1范围

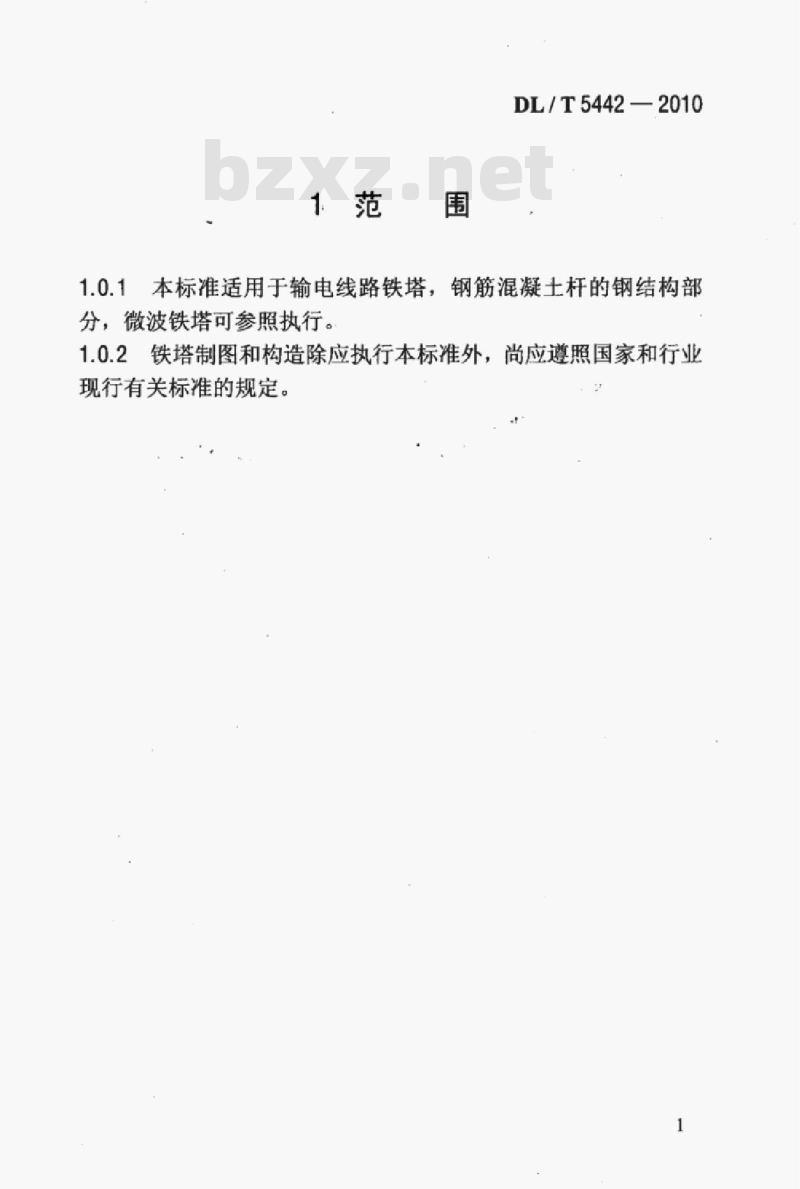

1.0.1 DL/T 5442适用于输电线路铁塔,钢筋混凝土杆的钢结构部分,微波铁塔可参照执行。
1.0.2 铁塔制图和构造除应执行本标准外,尚应遵照国家和行业现行有关标准的规定。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本标准。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本标准。
GB 50017- -2003钢结构设计规范
DL/T 5154- -2002架空送电线路杆塔结构设计技术规定
1984年2月27日国务院发布中华人民共和国法定计量单位
3术语和符号
3.1 术语
3.1.1角钢准距rolled angle directrix
角钢上螺栓距角钢背的垂直距离,通常分单排准距和双排准距。
3.1.2负端距the distance between the end of rolled angle and the intersection of rolled angle directrix
角钢端头距角钢准线交点的距离。
3.1.3切角 corner cut
为满足铁塔构造要求而切去角钢肢尖的角部。
3.1.4切肢 limb cut
为满足铁塔构造要求而切去角钢背的角部。
3.1.5铲背chip heel
为保证角钢连接紧密而将内贴角钢背棱角部分铲为光滑圆弧形。
3.1.6清根arc shoveled
为保证角钢连接紧密而将外包角钢根部弧形刨掉成直角。
3.1.7预拱pre-camber
为防止安装后铁塔横担下倾而将横担端头预抬高一定距离。
1范围
1.0.1 DL/T 5442适用于输电线路铁塔,钢筋混凝土杆的钢结构部分,微波铁塔可参照执行。
1.0.2 铁塔制图和构造除应执行本标准外,尚应遵照国家和行业现行有关标准的规定。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本标准。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本标准。
GB 50017- -2003钢结构设计规范
DL/T 5154- -2002架空送电线路杆塔结构设计技术规定
1984年2月27日国务院发布中华人民共和国法定计量单位
3术语和符号
3.1 术语
3.1.1角钢准距rolled angle directrix
角钢上螺栓距角钢背的垂直距离,通常分单排准距和双排准距。
3.1.2负端距the distance between the end of rolled angle and the intersection of rolled angle directrix
角钢端头距角钢准线交点的距离。
3.1.3切角 corner cut
为满足铁塔构造要求而切去角钢肢尖的角部。
3.1.4切肢 limb cut
为满足铁塔构造要求而切去角钢背的角部。
3.1.5铲背chip heel
为保证角钢连接紧密而将内贴角钢背棱角部分铲为光滑圆弧形。
3.1.6清根arc shoveled
为保证角钢连接紧密而将外包角钢根部弧形刨掉成直角。
3.1.7预拱pre-camber
为防止安装后铁塔横担下倾而将横担端头预抬高一定距离。
