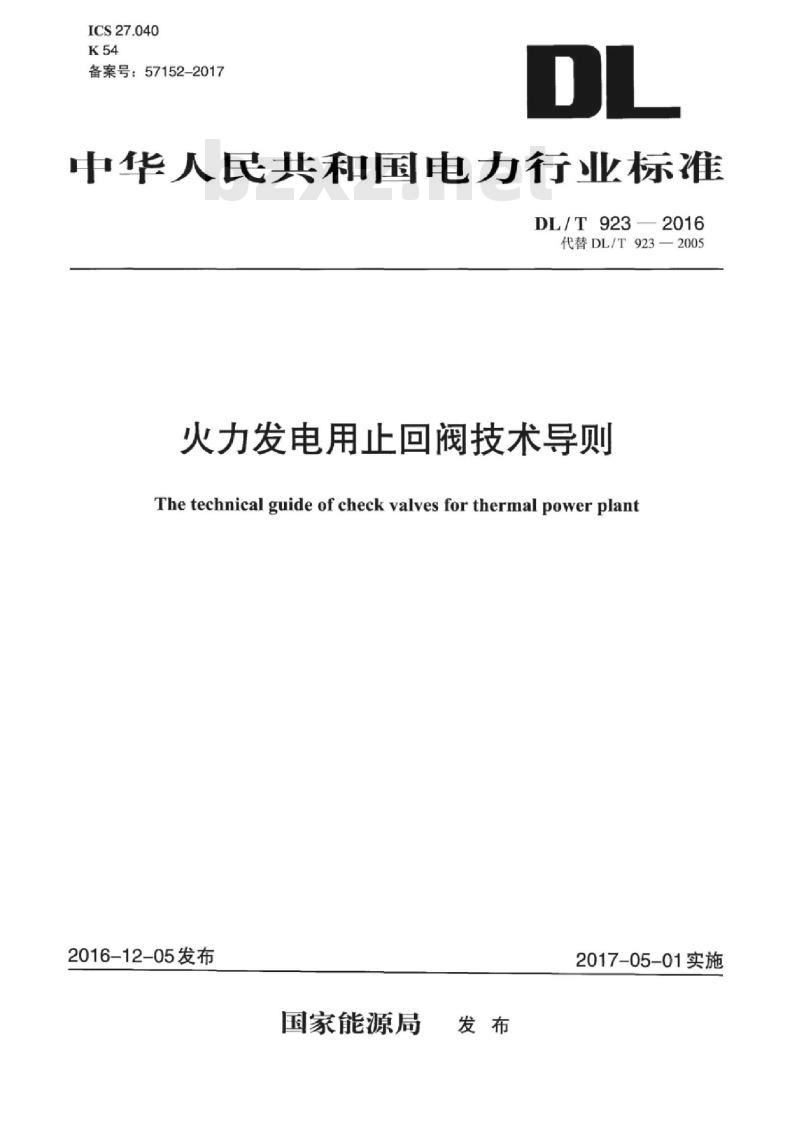

- DL/T 923-2016 火力发电用止回阀技术导则
【DL电力标准】 火力发电用止回阀技术导则
本网站 发布时间:
2023-05-31 15:19:33
- DL/T 923-2016
- 现行
标准号:
DL/T 923-2016
标准名称:
火力发电用止回阀技术导则
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 923-2016.The technical guide of check valves for thermal power plant.

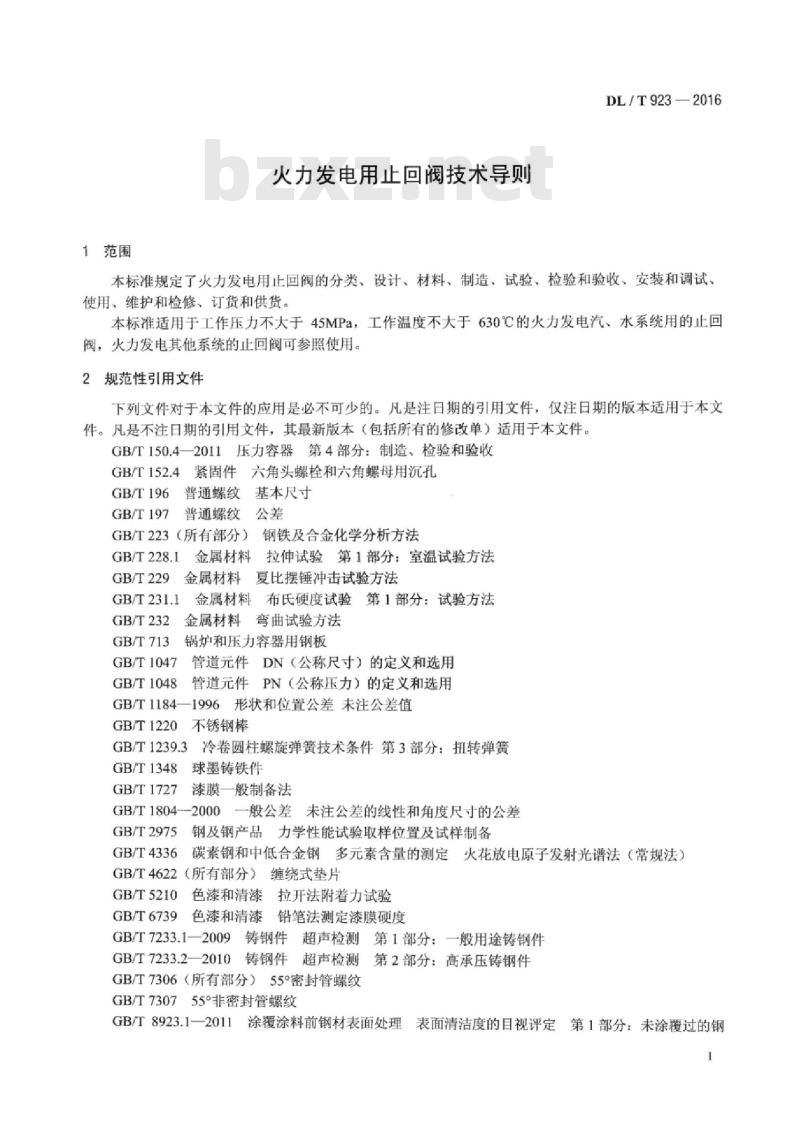

1范围
DL/T 923规定了火力发电用止回阀的分类、设计、材料、制造、试验、检验和验收、安装和调试、使用、维护和检修、订货和供货。
DL/T 923适用于工作压力不大于45MPa,工作温度不大于630°C 的火力发电汽、水系统用的止回阀,火力发电其他系统的止回阀可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
3分类
3.1典 型结构形式
3.1.1止回阀按结构可分为升降式、 旋启式、蝶式三种基本形式。旋启式分为单瓣、双瓣和多瓣式。止回阀的连接形式有法兰连接、对夹连接、螺纹连接和焊接。
3.1.2止回阀的 典型结构形式及主要零部件名称如图1~图3所示。
3.2.2止回阀的公称尺寸应符合GB/T 1047的规定,或按订货合同的要求。
3.2.3止回阀的公 称压力应符合GB/T 1048的规定,或按订货合同的要求。
4设计
4.1压力-温度 额定值
4.1.1止回阀的压力-温度 额定值由壳体材料及内件材料的压力-温度额定值确定。止回阀在某一温度下的最大允许工作压力取壳体材料及内件材料在该温度下最大允许工作压力值中的小值。当压力-温度额定值由内件材料确定时,应在铭牌上标记压力极限和(或)温度极限。
1范围
DL/T 923规定了火力发电用止回阀的分类、设计、材料、制造、试验、检验和验收、安装和调试、使用、维护和检修、订货和供货。
DL/T 923适用于工作压力不大于45MPa,工作温度不大于630°C 的火力发电汽、水系统用的止回阀,火力发电其他系统的止回阀可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
3分类
3.1典 型结构形式
3.1.1止回阀按结构可分为升降式、 旋启式、蝶式三种基本形式。旋启式分为单瓣、双瓣和多瓣式。止回阀的连接形式有法兰连接、对夹连接、螺纹连接和焊接。
3.1.2止回阀的 典型结构形式及主要零部件名称如图1~图3所示。
3.2.2止回阀的公称尺寸应符合GB/T 1047的规定,或按订货合同的要求。
3.2.3止回阀的公 称压力应符合GB/T 1048的规定,或按订货合同的要求。
4设计
4.1压力-温度 额定值
4.1.1止回阀的压力-温度 额定值由壳体材料及内件材料的压力-温度额定值确定。止回阀在某一温度下的最大允许工作压力取壳体材料及内件材料在该温度下最大允许工作压力值中的小值。当压力-温度额定值由内件材料确定时,应在铭牌上标记压力极限和(或)温度极限。
