GB∕T 15972.41-2021 光纤试验方法规范 第41部分:传输特性的测量方法和试验程序 带宽 GB∕T15972.41-2021

标准内容标准内容

部分标准内容:

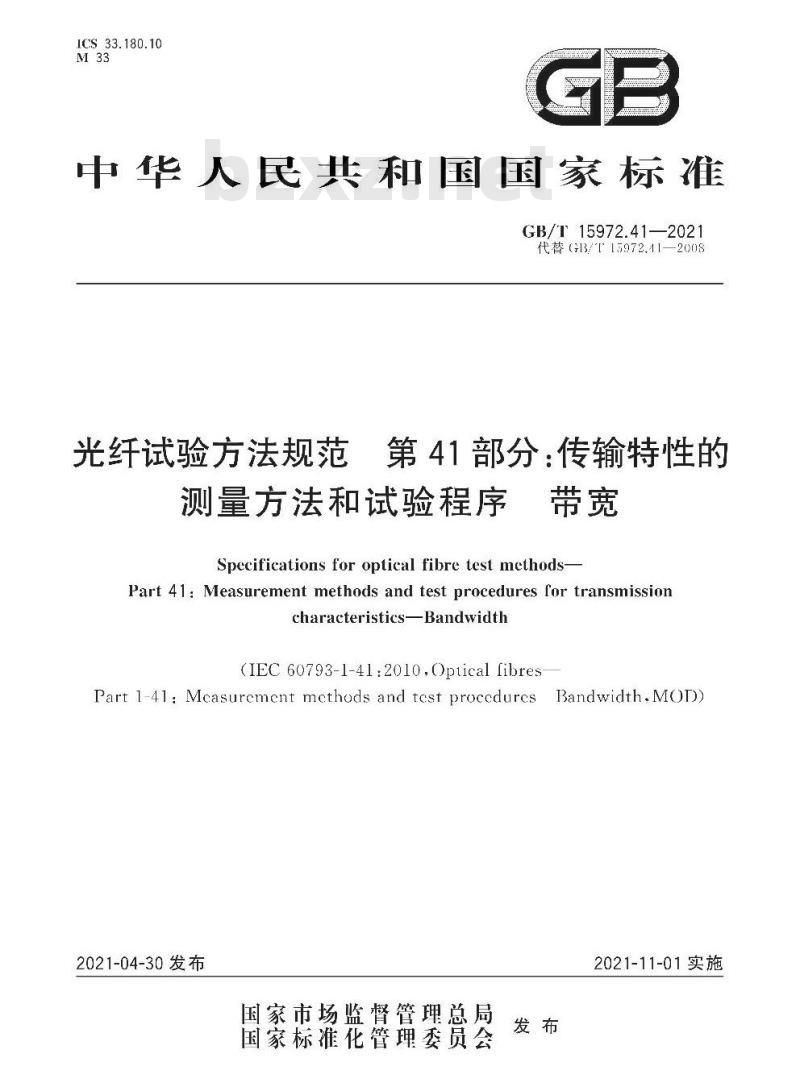

ICS 33.180.10
中华人民共和国国家标准
GB/T 15972.41—2021
代替G13/T 15972.11—2008
光纤试验方法规范
第41部分:传输特性的
测量方法和试验程序
Specifications for optical fibre test methods-Part 41: Measurement methods and test procedures for transmissioncharacteristicsBandwidth
(IEC 60793-1-4l:2010,Optical fibresPart 1-4l: Measurcmcnt mcthods and tcst proccdurcs Bandwidth,MOD)2021-04-30发布
国家市场监督管理总局
国家标准化管理委员会
2021-11-01实施
GB/T15972.41—2021

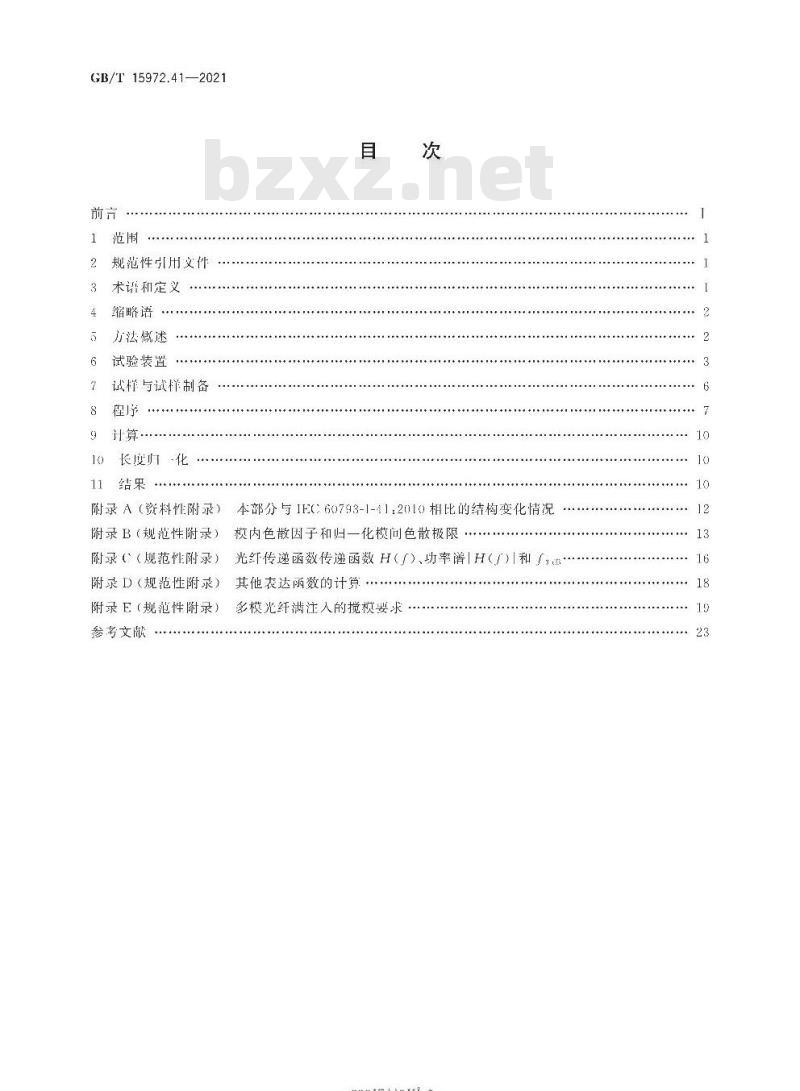

规范性引用义件
术讯和定义
缩略语
方法概述
试验装置
试样与试样制备
长度归化
附录A(资料性附录)本部分与IFEC60793-1-11:2010相比的结构变化情况附录B(规范性附录)模内色散因子和归一化模问色散极限附录((规范性附录)
光纤传递函数传递函数H(「)、功率谱|H()和「3:附录D(规范性附录)其他表达函数的计党附录E(规范性附录)
参考文献
多模光纤满注入的搅模要求
-rrKaeerkca-
GB/T 15972.41—2021

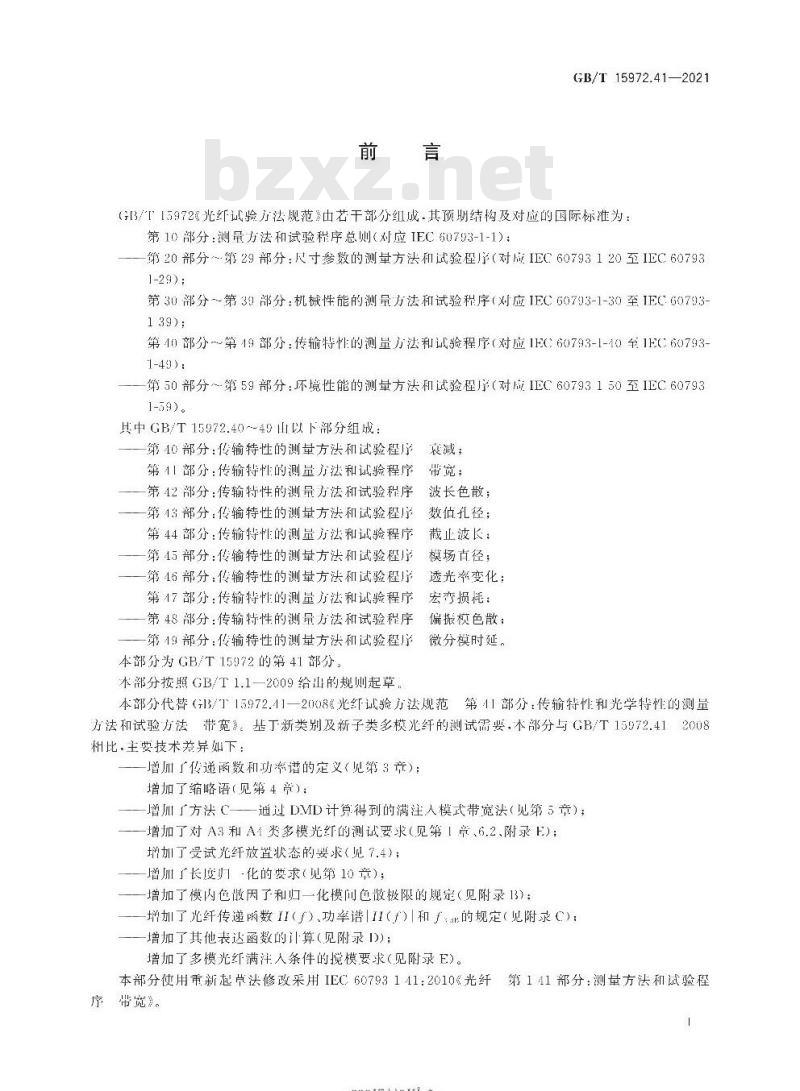

(G3/T5972光红试验方法规范》由若干部分组成·其预期结构及对应的国际标准为:第10部分:测量方法和试验程序总则(对应1EC60793-1-1):第20部分~第29部分:尺寸参数的测量方法和试验程序(对成IEC60793120至IEC607931-29):
第30部分~第39部分:机械性能的测量方法和试验程序(对应IEC60793-1-30至IEC60793-139);
第40部分第19部分:传输特性的测量方法和试验程序(对应1F60793-1-40至1EC60793-1-49):
第50部分~第59部分:坏境性能的测量方法和试验程序(对成IEC60793150至IEC607931-59)。
H中GB/T15972.40~~49由以下部分组成:第40部分:传输特性的测量方法和试验程序衰减;
带宽:
第11部分:传输特性的测量方法和试验程序第42部分:传输特性的测量方法和试验程序一第13部分:传输特性的测量方法和试验程序第44部分:传输特性的测量法和试验程序-第45部分:传输特性的测量方法和试验程序一第46部分:传输特性的测量方法和试验程序第17部分:传输特性的测量方法和试验程序第48部分:传输特性的测量方法和试验程序-第19部分:传输特性的测量方法和试验程序本部分为GB/T15972的第41部分:本部分按照GB/T1.1—2009给出的规则起草:波长色散;
数估扎径;
截止波长:
模场直径;
透光率变化;
宏弯损耗:
偏振模色散:
微分模时延。
本部分代替(13/T15972.41一2008《光纤试验方法规范第41部分:传输特性和光学特性的测量方法和试验方法带宽》:基丁新类别及新子类多模光纤的测试需要,本部分与GB/T15972.412008村比,主要技术差异如下:
增加了传递函数和功率谱的定义(见第3章):增加了缩咯语(见第4 章);
增川「方法C——通过DMD计算得到的满注入模式带宽法(见第5章);一增加了对A3和A1类多模光纤的测试要求(见第1章、6.2、附录E);增加了受试光纤放置状态的要求(见7.4);增加「长度归化的要求(见第10章);一增加了模内色散因了和归一化模间色散搬限的规定(见附录13):一增加了光纤传递丽数II()、功率谱III(f)和f的规定(见附录C):增加了其他表达函数的计算(见附录ID);增加了多模光纤满注人条件的搅模要求(见附录E)。本部分使用重新起节法修改采用IEC60793141:2010《光纤第141部分:测量方法和试验程序带宽》。
rKaeerkca-
GB/T15972.41—2021

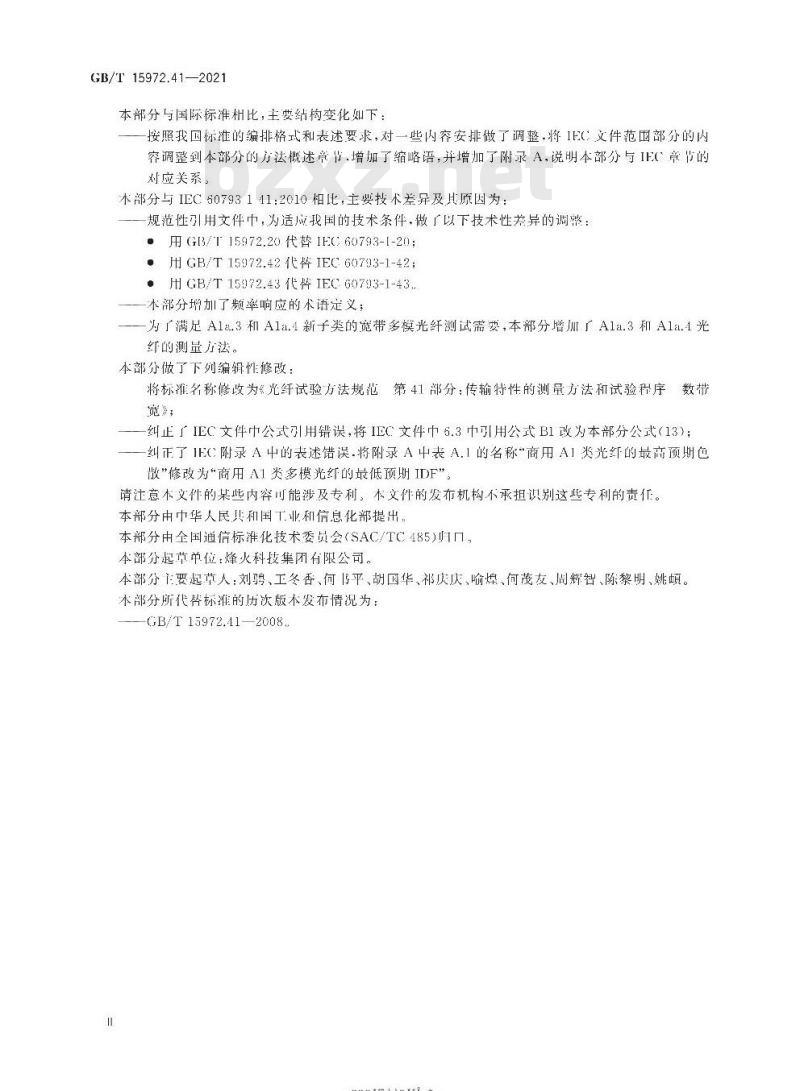

本部分与国际标准村比,主要结构变化如下:按照我国标准的编排格式和表述要求,对一些内容安排做了调整.将IE(文件范围部分的内容调整到本部分的方法概迷章节,增加了缩咯语,并增加了附录A,说明本部分与以章节的对应关系。
本部分与IEC60793141:2010相比,主要技术差异及H原因为:规范性引用文件中,为适应我国的技术条件,做「以下技术性差异的调整:用G3/T15972.20 代替1EC 60793-[-20:·用GB/T15972.42代IEC60793-1-42·用GB/T15972.43代替IEC60793-1-43.一本部分增加了频率响应的术语定义;一为了满足Ala.3和Ala.4新子类的宽带多模光纤测试需要,本部分增川了Ala.3和Ala.4光纤的测量方法。
本部分做了下列编辑性修改:
将标准名称修政为《光纤试验方法规范第41部分:传输特性的测量方法和试验程序数带宽》;
纠正了IEC文件巾公式引用错误,将IEC文件中6.3中可用公式B1改为本部分公式(13);-纠正了IEC附录A中的表述错误·将附录A中表A,1的名称\商用AI奖光纤的最高预期色敢修改为“商用A1多模光纤的最低预期IDF”请注意本文件的某些内容川能涉及专利,本文件的发布机构不承担识别这些专利的责任。本部分由中华人民共和国工业和信息化部提出:本部分由全国通信标准化技术委员会(SAC/TC485)口,本部分起草单位:烽火科技集团有限公司。本部分主要起草人:刘骋、工冬否、何平、胡国华、祁庆庆、喻、何茂友、周辉智、陈黎明、姚顿。本部分所代替标准的历次版本发布情况为:GB/T15972.412008.
rKaeerkAca-

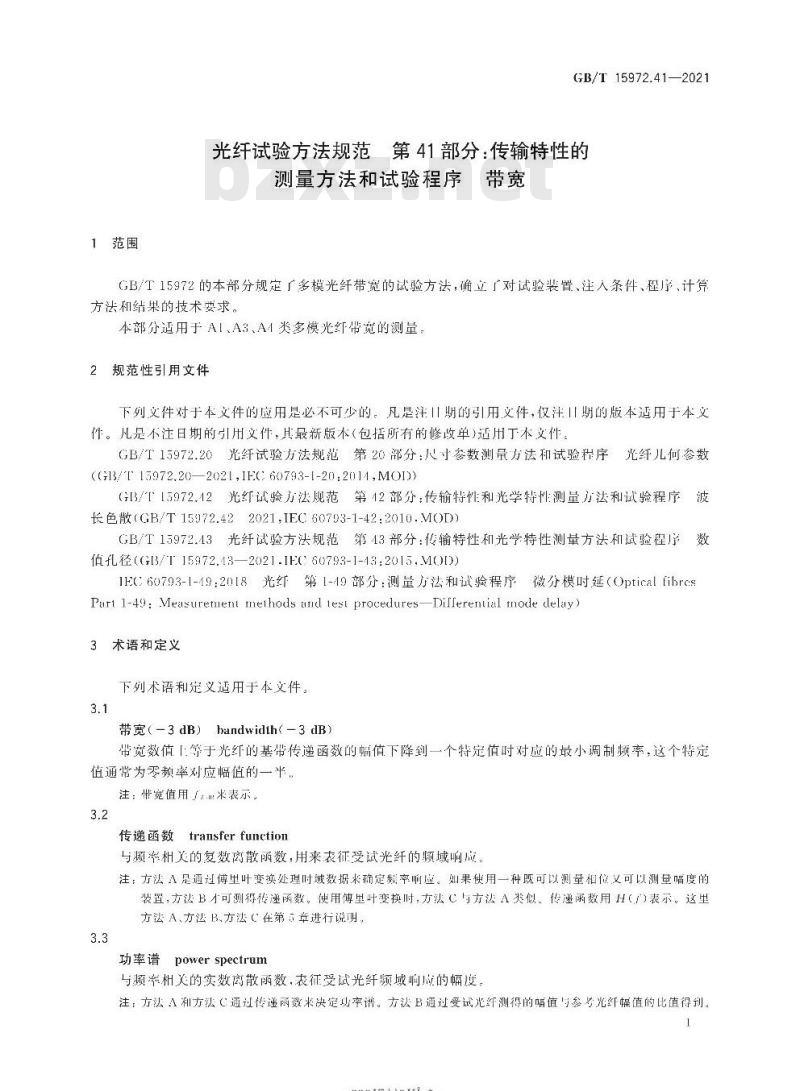

1范围
GB/T 15972.41—2021
光纤试验方法规范
第41部分:传输特性的
测量方法和试验程序
GB/T15972的本部分规定厂多模光纤带宽的试验方法,确立广对试验装置、注入条件、程序、计方法和结果的技术要求。
本部分适用于AI、A3、A1奖多模光纤带宽的测量2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注Ⅱ期的引用文件,仅注Ⅱ期的版本适用于本义件。凡是不注日期的引用文件,其最新版本(包括所有的修收单)适用丁本文件:GB/T15972.20光纤试验方法规范第20部分:尺寸参数测量方法和试验程序光纤儿何参数(G13/T[5972.20—2021,IEC60793-[-20:2014,M0D))([3/T【5972.12光纤试验方法规范第12部分:传输特性和光学特性测量方法和试验程序波
长色散(GB/T15972.422021.IEC 60793-1-42:2010.MOD)GB/T15972.43光纤试验方法规范第43部分:传输特性和光学特性测量方法和试验程序数
值孔径(G3/T15972.13—2021.1E( 60793-1-13:2015,M0D)IEC60793-1-49:2018光纤第[-49部分:测量方法和试验程序微分模时延(OpticalfibrcsPart 1-49: Measurement methods and test procedures-Differential mode delay)3术语和定义
下列术语和定义适用于本文件。3.1
带宽(—3dB)handwidth(-3dB)带宽数值「等于光纤的基带传递函数的幅值下降到一个特定值时对应的最小调制频率,这个特定值通常为零频率对应幅值的一半。注:带宽值用来表示。
传递函数transferfunction
与频率相关的复数离散丽数,用来表征受试光纤的频域响成:注:方法A是通过傅里叶变换处理时域数据来确定频率响应。如果使用一种既可以测量相位义可以测量唱度的装置,方法B才可测得传递函数。使用傅里叶变换时,方法C与方法A类似。传递函数用H(I)表示。这里方法A、方法B、方法C在第5章进行说明,3.3
功率谱powerspectrum
与频率相关的实数离散丽数,表征受试光纤频域响成的幅度注:方法A和方法C通过传递函数来决定功率谱。方法上通过受试光纤测得的唱值与参号光纤幅值的比值得到1
-rKaeerkca-
GB/T 15972.41—2021
功率谱川)表示。
冲击响应(时域)impulseresponse与时间相关的实数离散丽数,表征受试光纤对埋想脉冲激励的时域响应。所有方法中冲击响应可以通过傅单叶道变换推导得出,注:冲击响应用h(t)表示。
频率响应(频域)frequencyresponsc率响应定义为下式表示的函数,如公式(1)所示:G(o)
式中:
频率响应;
横截面1处调制信号的光功率谱:横截面2处调制信号的光功率谱。P(o)
幅度响应和相莅响应分别为G()的绝对值和辐负:4缩略语
下列缩略语适用丁本文件
DMD微分模时延(Dillerentialtnodedelay)FwIIM半幅全宽(Fullwidthathalf maximum)IDF模内色散因子(Intramodaldispersionfactor)NA数值孔径(Numerical aperture)NIDl.归-化模间色散极限(Normalizcclintcrmodal dispcrsionlimit)OFL满注人(Overfilled launch)..(1)
OMB,通过DMD计算得到的满注入模式带宽(Overlilled launchtnodal bandwilth caleulatedfron differential mode delay)RML限模注人(Restricied launch)RMs均方根(Rootmeansquare)
SSFL系统稳定频率极限(Systemstabilityfrequencylimit)5方法概述
基带频率响应是在频域范围中,通过确定光纤对正弦调制光源的响应白接测量得到。基带赖率响应也可通过监测窄脉冲的展宽测量得到。计算的基带频率响应是山微分模时延(I)MD)数据决定:其测试方法有三种:
方法A——时域(脉冲失真)法;
方法B——题域法;
方法(——通过DMD计算得到的满注人模式带宽法。方法A和方法B可以通过满注人(OFL)或限模注人(RML)中的一种方式米实现。方法(仅适用A1a.2、A1a.3,A1a.4类多模光纤,用满注入条件下的权重进行加权求和:相关测试方法和注人条件2
-rrKaeerkAca-
成根据光纤类型进行选择
注1:这些方法通常川于生产和研发场所,不适于在安装现场。GB/T15972.41—2021
注2:满注人用丁基于LE1)应用的模式带宽值已很多年,然而,没有单一注人条件是代表对丁丁兆或以上速率的传输网的激光(如:VCSE1)光源。这-因素促使IEC60793149:2018提出激光器优化的501m光纤的有效模式带宽,见GB/T12357.1以及IEC6128041。6试验装置
辐射光源
6.1.1方法A——时域(脉冲失真)法6.1.1.1概述
时域法需采用辐射光源(如注人型激光二极管),用来产生短时,窄谱宽脉冲。时域法要求装置具备迪过电学或光学开美光源的能力,某些光源通过电触发产生光脉冲时,需提供产生触发脉冲的装置,如电函数发生器或名类似装置可用于实现此月的。装置的输出端应可同时用作产生光源脉冲和触发记录系统:有此光源也可以是月触发·在这种情况下,记录系统与光源产牛的脉冲以电或光电方式进行同步。
6.1.1.2辐射光源要求
辐射光源应满足:
a)使用一个已知中心波长和波长精度的辐射光源。对Ala.2类多模光纤,要求850nn波长精度=10nm;对Alal.3和Ala.4类多模光纤,850nm波长精度=2nm;对Ala.4类多模光纤,953nm波长精度+6nm;对Al类其他了类或中心波长及A3和A1类光的波长精度±10 nm 以内.下载标准就来标准下载网
对于注入式激光二极管,激光耦合进光纤的功率成超过自发辐射的最低光功率15d13h)
使用是够窄线宽的光源,确保测量带宽室少在受试光纤的实际模间带宽的0以内。这个可以通过计算归-化模间色散极限(VIDL)(见附录B)。对于A4类多模光纤,任何激光二极管的线宽需足够窄到可以忽咯其对带宽测量结果的影响。对于A1和A3类多模光纤,通过光源谱宽计凳每个波长的NIDL(见附录B),如公式(2)d)
所示:
式中:
光源的半幅全宽(FWIIM),单位为纳米(nm);HDF
模内色散因了,单位为吉赫兹千米纳米((Hz,km,nm);.....
++..++*.( 2 )
VIDL—一不定义1200nm到1400nm.光源谱宽应小丁或等于10nm,单位为吉赫兹T米(GHz: km),
注:IDL值的可接受度主要依赖于特宠使川者的测试要求。例如:O.GIIz·km的IDL能满足最小高于o0MHzkm的光纤测试,。如果NL太低,需要更小的光源谱宽。c)辐射光源在整个单脉冲的持续时间以及整个测量的期间内应保持稳定,3
-riKaeerKAca-
GB/T 15972.41—2021
6.1.2方法B——频域法
6.1.2.1概述
频域法需使用辐射光源,如连续波注人激光二极管。频域法要求装备具各通过电或光方式来转换光源能量的能力:需通过要求的驱动放大器将跟踪发器或网络分析仪的调制输出与调制器相连6.1.2.2辐射光源要求
辐射光源要求见6.1.1.2.
6.1.3方法C——通过DMD计算得到的满注入模式带宽法(OMB.)辐射光源要求见IEC60793-1-49:2018。6.2注入系统
6.2.1满注入(OFL)
6.2.1.1A1类多模光纤的0FL条件无论光源的辐射特性如何,在光源和受试光纤问使用搅模器产生一个可控的注入条件,与附录E保持一致,搅模器的输出应耦合到受试光纤的输出端。光纤的位置在整个测试过程中应保持稳定。视频系统川用来辅助在光纤成像过程中的光纤对中如附录E中所述,对于高带宽(人于1500MHz·km)的A1a奖多模光纤,受试光纤输人端光强的变化可能导致测量果产生25必的变化。装置在注人条件「的细变化是导致这些差异的原因。方法(被引人作为获得改进的一种手段应采用一个合适的包层模剥除器,以消除包层中传输的光功率,通常光纤涂层具有此功能,如涂层无此功能.则应在试样两端附近使用包层模剥除器。这种光纤在具备包层滤模功能的光红中占较小的权重·但需注意在此过程中避免微弯。注:通过满注人条件获得的光纤带宽支持A1类多模光年:儿其足LED)应用中在850mm和1360nm波长。一些激光应川出支持满注入,但是可能会导致链路长度(850nm波长)减少或者限制微光光源(1300nm波长)。6.2.1.2A3类和A4类多模光纤的满注入条件(FL成通过注人光锥角大于光纤最大埋论数侦扎径,并且注入光斑直径与光纤纤芯直径朴当来实现。光源成能同时激励低阶模和高阶模,注:采用搅模器几乎可以激励所有模式。模式激励对光源和搅模器对准以及其问光器件的和4.作用非带敏感(其间光器件如连接头或光学成像系统)。人NA和芯径的光源仅激励子午慎或LP,模6.2.2限模注入(RML)
6.2.2.1A1h光纤的RML条件
带宽的限模注入是通过一段RMI.光纤来过滤满注人(OFL)而得到,OFI.在附录E中定义,需要在角度和空间「.足够人的光满注入到RML光纤中。RML光纤的芯径为23.5μm工0.1μm,数值孔径为0.208工0.01。RML光纤应具有阿尔法值近似为2的渐变型折射率剖面,在850mm和1300nm满注人带宽人于700MHz·km,为了对接方便,RMI.光纤的包层直径为125um。为了消除泄露模iiKaeerkAca-
GB/T 15972.41—2021
RML光纤的长度成至少为1.5m,但长度成不超过5m以免瞬态损耗的影响·然后再将RML光纤的出射光耦合到受试光纤中,
应米用分适的包层模除器,以消除包层中传输的光功率。通常光纤涂层具有此功能,如涂层无此功能,则应在试样两端附近使用包层模刺除器。这种光纤在具备包层滤模功能的光纤中占较小的权重:们需洋意在此过程中避免微弯,注1:为了获得最高的准确性,RML光纤在儿何尺寸和剂面结构上需有严格的容差。为了获得最好的测虽重复性,在注人RML光纤和受试光纤连接时要有严格的对中容差.以确保RMI光纤中心能够与受试光纤中心的对中。
注2:限模注入带宽的测量川于支持千兆以太网激光注人应川中,月前特别川于A1h类多模光纤在850nm波长上的传输对于A1b类光纤在850nm波长的传输,这种注人方式已被证实。6.2.2.2A3类多模光纤的RML条件对A3类多模光纤,通过数值孔径为0.3的几何光学注人实现RML注人条件,光斑大于或等于芯点径。
6.2.2.3A4类多模光纤的RML条件对A4类光纤的RML,通过数值孔径为0.3的儿何光学注人来实现RML注入条件。如图1,它川适过包层模剥除器过滤(FL光米实现。为了避免附加损耗,光纤的长度为1m。芯轴直径应为20倍光纤直径,卷绕圈数为5圈,
注:在将光纤卷绕到心轴上时不得施加额外的力。卷绕部分的光纤可以用黏接剂粘到心轴上其他部分应保持平直。
OFL注入
被试光纤
图1模式剥除器
6.2.3微分模时延(DMD)注入
DMD注人条件需与IEC60793-1-49:2018中注人条件保持一致6.3检测系统
愉出光学检测装置成能够将所有的导向模式从测试样品耦合到检测器有效区域,使检测灵敏度不显著模式朴关,装置应有足够的稳定性和重复性定位测试样品的输出端,其稳定性和重复性满足6.6的要求。
应使用适合在测试波长下使用的光学检测器,其振幅响应线性度,空问一致性控制在10%以内,并Ⅱ足够大以检测部发射功率。光衰减器可以用米控制探测器1的光强度。它也应该与模式无关。检测电子元件以及任何信号前置放大器的幅度应为线性响应(非线性小丁5%)超过遇到的信号范围:5
iiKaeerkAca-
GB/T 15972.41—2021
方法C的检测系统应符合IEC60793149:2018的要求。6.4记录系统
对于方法A,使用适当地连接到诏如数宁处理器的记录装置的示波器米存储接收到的脉冲幅度作为时问的函数:对丁时域测量,从小波器显小中获的数据应被视为从记录信号得到的数据的问接数据。
对丁方法B.使用跟踪发生器电谱分析仪组合.标量网络分析仪,久量网络分析仪或用丁检测,显小和记录从光学检测器导出的F调制信号的幅度的等效仪器。这样做的是将据波失直降低到5%以下,
方法C的记录系统应符合IEC60793-1-49:2018的要求,6.5计算装置
对丁方法A和方法·或者如果需要来白方法B的冲未响应,则需采用能对检测到的光脉冲波形进行傅里叶变换的计觉设备。该设备可以实现任何种快速傅里叶变换或其他合适的算法.并且对于其他信号调节功能,被形平均和存储也是有用的:6.6系统整体性能
通过比较系统输人陈冲博单叶变换(方法B)或输入频率响成(方法A)在段时间间隔内测试测量系统的稳定性,如附录(所示,带宽测量通过系统梭准变换对光纤输出脉冲变换进行归一化。如果参考光纤代替受试光纤,则所得到的响成I()表示在时间间隔内系统与其自身的比较。这归·化的系统振幅稳定性用丁确定系统稳定频率极限(SSFL)。SSFI.是系统振幅稳定度偏离5头的最低频率。如果采用方法A-1(见8.1.2)或B-1(见8.2.2).则励在与实际光纤测量所使用的时间间隔相似的时间尚隔的基确上确是一次重新测量。如果采用方法A-2(见8.1.3)或13-2(见8.2.3),则应在与用于周期性系统校准的基本相同的时间间隔内确定(见8.1.2)。在后种情况下,时问间隔可能影响SSFL为了确定SSFL.将到达检测器的光信号衰减等于或人于测试样本的衰减加3dI3的量。如语如可能用于信号叶化和缩放的衰减器尚不存在·这可能需要将衰减器引入到光路巾:此外,在SSFL的确定期间,显示设备1脉冲的位置和幅度或频率响应的正常偏差应存在。7试样与试样制备
7.1样品长度
样品应是长度已知的光纤或光缆。7.2参考光纤
参考光纤应为与受试光纤相同类型的短光纤,或从受试光纤中截取。除A1类多模光纤外,参考光纤长度应小于1%受试光纤长度或小丁10m.取其中较短者。对于A4类多模光纤,参考光纤长度应为1 m~2 m,在RMI.条件下,模式剥除器的输出就是参考信号。7.3受试光纤端面制备
受试光纤样的输人端面和输出端面应平整、光滑,与光纤轴应垂白。-riKacerKAca-
7.4受试光纤放置要求
GB/T 15972.41—2021
对于A1类多模光纤.放置状态(盘具类型,收线张力和其他卷绕特性)可能显著影响结果。由于卷绕在盘具上的光纤适合运输,大多数质量控制测量是在这种放置方式下进行的。但基准放置方式是无应力的松绕状态。基丁盘具卷绕状态下测试数据,川用映射啊数来计算得到基准放置状态下的期望值。映射函数可以从一组光纤分别用两种方式放置方式下的测量结果中推导出来。对于A4类多模光纤,受试光纤应松绕成占径不小丁300mm的圈,没有作何应:确定受试光纤不受宏弯和微弯的影响,发射系统输出的能量分布基本恒定。7.5受试光纤端面定位
受试光纤的输人端面放置对中时应满足6.2的注人要求。受试光纤的输出端应放置与光探测器近行对中。
8程序
8.1方法A——时域(脉冲失真)法8.1.1输出端脉冲测量
输出端脉冲测量步骤如下:
a)将光脉冲信号注人测受试光纤并调整光衰减器或检测电了器件,使得米白光纤的一个整个光脉冲显示在校准示波器上,包括所有前沿和后沿的幅度大于或等于「%或一20d3的峰侦幅度,
b)记录检测刻的幅度和校准的示波器扫描速率,记录光纤输出脉冲,并计算该脉冲的傅单叶变换,见附录。c)
d)通过测量激励参考光纤的信号来确定受试光纤的输入脉冲信号。这可以通过使用从受试光纤或类似光纤上截的参考长度的光纤来实现,8.1.2输入端脉冲测量方法A-1:从受试光纤截取参考光纤输人端脉冲测量方法A1步骤如下:a)根据7.2切制输人端附近的受试光纤:根据7.3制备个新的输出端而.并按照8.1.1a)所述对准光学检测器的末端,不扰动输人端,b)如需要,川使用包层模刺除器如果使用光衰诚器,只需按照8.1.1a)中所述的相同显示脉冲幅度读取)
l)使用与测诚相同的示波器扫描速率记录系统输人脉冲采样,并计算每个附录C的输人脉冲傅里叶变换。
8.1.3输入端脉冲测量方法A-2:从同批次光纤上截取参考光纤输人端脉冲测量方法A-2步骤如下:a)采用同批次参考光纤的以下系统校准程序应采用与确定SSFL(见6.6)相同的时间间隔米进行。在多数搅模器、激光二极管和对准装置充分准备的情况下,不从受试光纤「截取参考光是可以接受的,
iiKaeerkAca-
GB/T15972.41—2021
b)在相同光纤类别和与受试光纤相同的标称光学尺寸的参考光纤上按7.3制各输入和输出端c)按75所述对中输人和输出端,如果使用光衰减器调整获得正确显小的脉冲幅度l)使用与测试样本相同的示波器扫描速率记录系统输入脉冲,并计算附录C的每个输人脉冲傅垩叶变换。
8.2方法B——频域法
8.2.1输出频率响应
输出频率响应测量步骤如下:
a)从低频扫捕源的调制频率于,以提供个足够的古流零参考电平·高于超过3dB带宽的高顺。记录受试光纤输出的相对光功率作为广的丽数;表示这点功率为P(),如果需要网络分析仪和冲击响应,则高赖率应超过一15dB.并应记录相位Φat(F)。注:可以记录与P(f)相关的功能,如lgP(f),以最终获得8.1中的I(f)b)通过测量参考光纤的输出信号,确定受试光纤的输人调制信。这可以使用从受战光纤裁取参考光纤(方法13-1:在测试结果冲突的情况下优先使用的方法)或从同批次光纤上截取参考光纤(方法B2)来实现。
8.2.2方法B-1:从受试光纤截取参考光纤方法B1测量步骤如下:
a)在输入端附近切副受试光纤,并在新制备的输出端准备平面端面(见8.3),如需要,从输出端剥除包层模,不改变注人条件。h)从低频扫描源的调制频率了.以提供足够的直流零参考电平到高于dB带宽的高频。记录参考光纤输出的村对光功率作为F的函数,将此功率表示为P,(f)。8.2.3方法B-2:从同批次光纤上截取参考光纤方法B2测量步骤如下:
a)如果设备存在将光纤定位在搅模器输出中与测试样本的输入相同的位置,则具有与测试样本具有相同标称特性的另一短的光纤长度可以暨代为参考,使用参考光纤臀换受试光纤。如果需要,应用包层模式剥离器.并将检测器前面的输出端对齐。从低频扫描源的调制频率f.以提供足够的直流零参考电平到高于3dB带宽的高频。记录参h)
考光纤输出的村对光功率作为f的个函数,并将此功率表示为P,(f),注:可以记录与引脚()相关的功能,如对数引脚(J),最后得到9.2中的|H()8.3方法C—一通过DMD计算得到的满注入模式带宽法(OMB,)方法C测量步骤如下:
a)根据IEC60793-1-49:2018测量光纤的微分模时延。使用表1中给出的权重值.依据1E(60793--19:2018中的公式(13)算满注人带宽。表1中h)
给出的权重线性插估适用于实际打描的径问置所对成于表1所列的整数位置之间8
riKaeerkAca-
