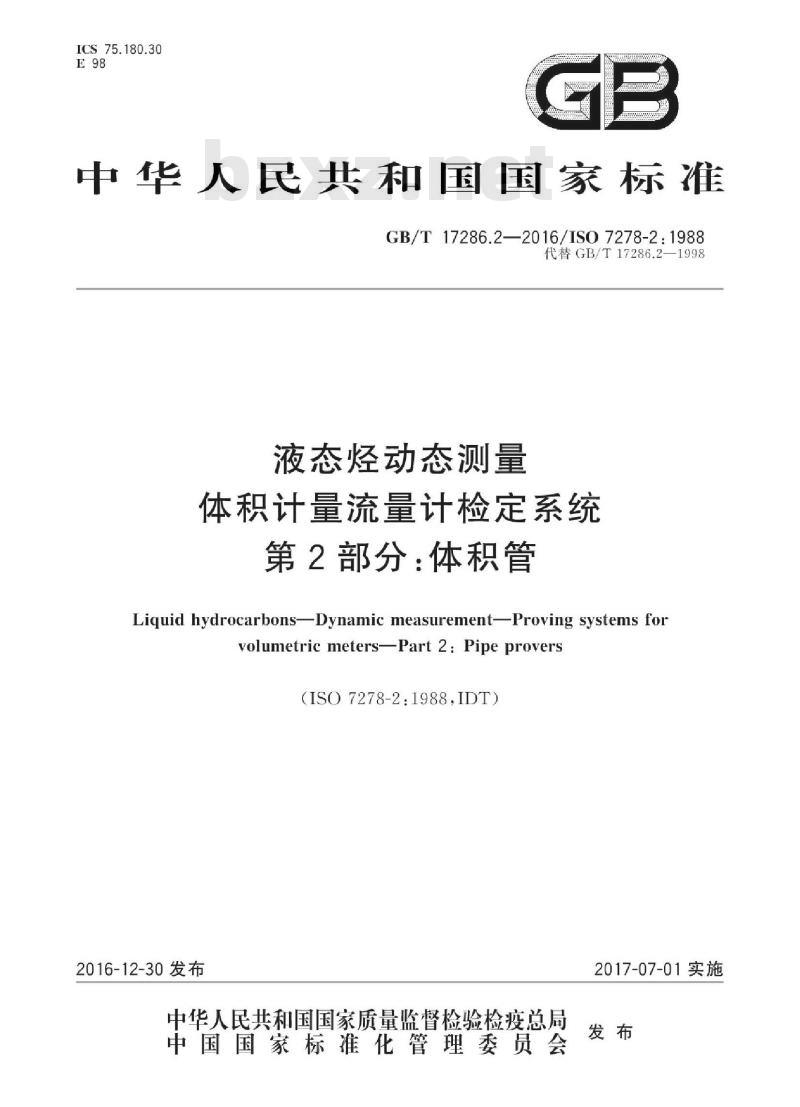

【国家标准】 液态烃动态测量 体积计量流量计检定系统 第2部分：体积管

ICS75.180.30
中华人民共和国国家标准
GB/T17286.2—2016/IS07278-2：1988代替GB/T17286.2—1998
液态烃动态测量
体积计量流量计检定系统
第2部分：体积管
Liquid hydrocarbonsDynamic measurementProving systems forvolumetricmetersPart2：Pipeprovers（ISO7278-2:1988,IDT)
2016-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-07-01实施

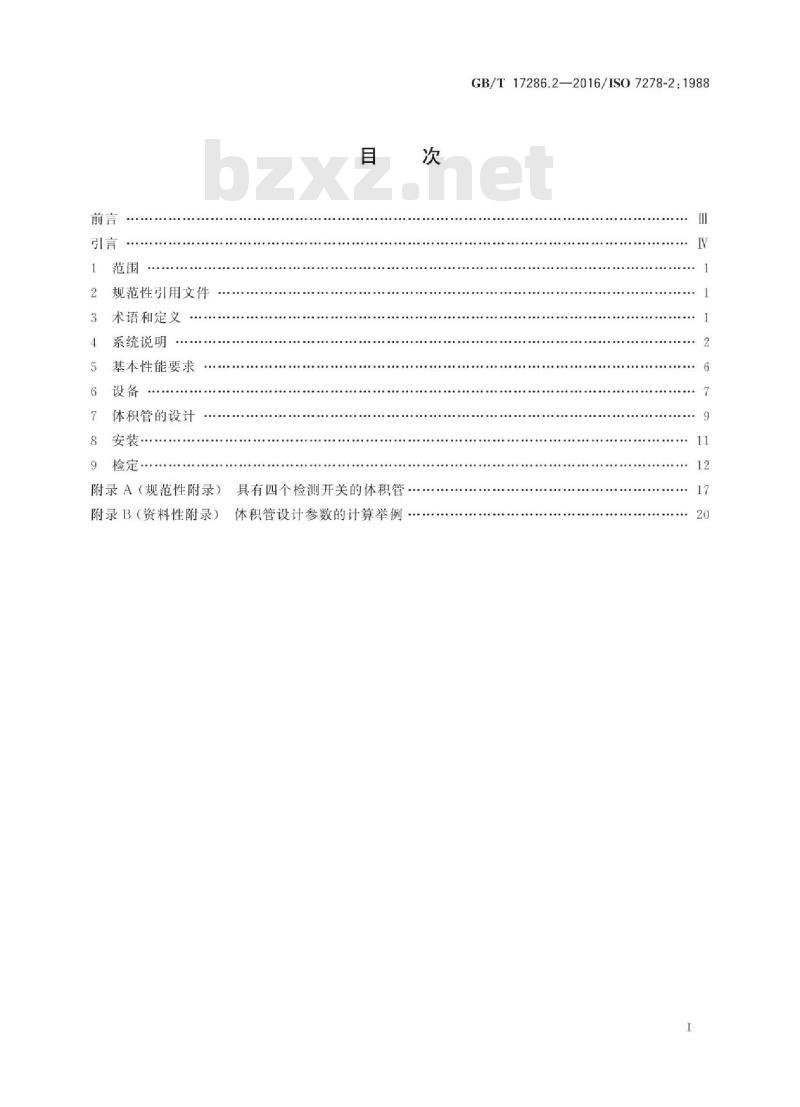

规范性引用文件
术语和定义
系统说明
基本性能要求
体积管的设计
9检定
附录A（规范性附录）
附录B（资料性附录）
具有四个检测开关的体积管
体积管设计参数的计算举例
GB/T17286.2—2016/ISO7278-2:1988TV
GB/T17286.2—2016/ISO7278-2:1988GB/T17286《液态烃动态测量
量体积计量流量计检定系统》分为以下4个部分第1部分：一般原则；
一第2部分：体积管：
一第3部分：脉冲插入技术；
一第4部分：体积管操作人员指南。本部分为GB/T17286的第2部分
本部分按照GB/T1.1—2009给出的规则起草本部分代替GB/T17286.2—1998《液态烃动态测量体积计量流量计检定系统第2部分：体积管》。与GB/T17286.2—1998在技术内容上的主要变化如下：一删除了ISO前言；
-在规范性引用文件中增加了ISO4267-2；在规范性引用文件删除废止的GB/T17290.改为ISO8222；在前言中删除了5.1中体积管检定流量计重复性的描述；对7.4.3中双向体积管的置换器运行速度做了重新描述；一对标准中的一些不准确、不规范的语句进行了修改；对原标准中的术语给出了英文词条。本部分使用翻译法等同采用ISO7278-2：1988《液态烃动态测量体积计量流量计检定系统第2部分：体积管》。
与本部分规范性引用文件有对应关系的我国文件如下：-GB/T17286.3一2010液态烃动态测量体积计量流量计检定系统第3部分：脉冲插人技术(ISO7278.3：1998.IDT)
GB/T17289一2009液态烃体积测量涡轮流量计计量系统（ISO2715：1981IDT）GB/T17291—1998石油液体和气体计量标准参比条件（neqISO5024：1976）本部分由全国石油天然气标准化技术委员会（SAC/TC355）提出并归口。本部分起草单位：中国石油天然气股份有限公司计量测试研究所。本部分主要起草人：崔晶海、安树民、孙策、杨潇萍、赵成海。本部分所代替标准的历次版本发布情况为：GB/T17286.2—1998。

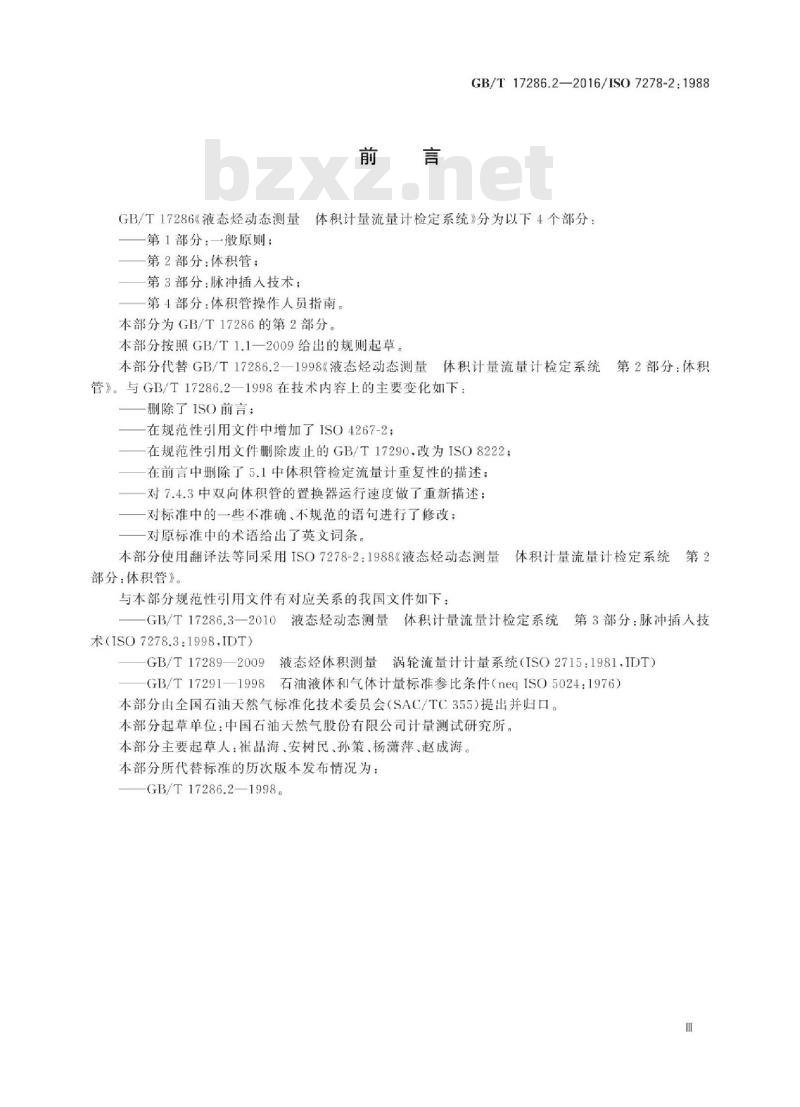

GB/T17286.2—2016/ISO7278-2:1988引言
体积管是一种检定液体流量计的流量标准装置。本部分包括体积管的基本结构和技术性能要求，指导其设计、安装和检定。本标准涉及的体积管是一种动态开始并动态停止检定的设备，流体在检定期间连续地流过体积管，可以在流量计正常工作中进行检定。这种类型的体积管包括：置换器、标准管段、检测开关三个部分。当置换器随流体进人收球（或分离）区时，流体通过旁通流出，置换器最后停止运行。
按本部分的原理，可以制造固定式或活动式体积管。体积管的标准管段可以是直管或弯管（U型），可以设计成使置换器围绕一个封闭环路沿一个方向运行（单向），也可以设计成两个方向运行（双向）。
1范围
液态烃动态测量
GB/T17286.2—2016/ISO7278-2:1988体积计量流量计检定系统
第2部分：体积管
GB/T17286的本部分给出了体积管设计、安装和检定的技术指南。本部分不包括体积管检定和流量计检定的详细计算方法。
本部分适用于不同液体，不同类型的流量计以及使用不同方法检定的体积管。本部分不适用于小容积体积管
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO2715液态烃体积测量涡轮流量计计量系统（Liquidhydrocarbons一Volumetricmeasurement byturbinemetersystems)
ISO4267-2石油和液体石油产品油量计算第2部分：动态计量（Petroleumandliquidpetro-leum products-Calculation of oil quantities-Part 2:Dynamic measurement)ISO5024石油液体和气体计量标准参比条件（PetroleumliquidsandliquefiedpetroleumgasesmeasurementStandard reference conditions)ISO7278-3液态烃动态测量体积计量流量计检定系统第3部分：脉冲插人技术（Liquidhy-drocarbons dynamic measurement-Proving systems for volumetric metersPart 3: Pulse interpolation techniques)
ISO8222石油测量系统检定标准量器的温度修正（PetroleummeasurementsystemsCali-bration-Temperature corrections for use with volumetric reference measuring systems)3术语和定义
下列术语和定义适用于本文件
标准容积
basevolume
在规定的标准参比条件下，体积管标准管段（即两个检测开关之间的管段）的容积。3.2
K系数Kfactor
检定运行期间流量计发出的电子脉冲数与通过流量计液体体积的比值3.3
流量计系数
meter factor
通过流量计的液体实际体积与流量计指示体积的比值。1
GB/T17286.2—2016/ISO7278-2:19883.4
体积管检定
provercalibration
确定体积管标准容积的过程。
proving-proofWww.bzxZ.net
流量计检定
确定流量计系数或K系数的过程。3.6
极差range
组测量结果中最大值和最小值之差。4系统说明
4.1概述
4.1.1体积管有多种类型，共同特点是结构简单，使用方便。体积管的工作原理相同，即借助于被计量液体，由其推动置换器（一个尺寸略大的球或活塞）在体积管内运行，准确地测量出两个检测开关之间标准管段内置换的液体体积。当置换器在两个检测开关之间运行时，计数器自动地记录流量计的输出脉冲。体积管操作有自动、手动两种方式。4.1.2通常使用电子脉冲计数器，检定前将检测开关与计数器连接好。流量计应在连续流动状态下进行检定，由置换器触发安装在标准管段两端的检测开关，启动和停止计数器。4.1.3体积管主要有两种类型：单向型及双向型。单向体积管有一种能使置换器返回到其初始位置的转换装置，只允许置换器沿标准管段一个方向移动。双向体积管有一种能使液体通过体积管反向流动的装置，双向体积管首先让置换器朝一个方向移动，然后朝相反方向移动（见图1、图2、图3）。4.1.4无论双向和单向体积管，通过被检流量计的液体应全部通过体积管。4.2单向体积管
4.2.1根据置换器操作方法，单向体积管又可分成两种类型：在线手动回程型，又称“测量行程”型；自动回程型或循环型，常常称为“循环回程型”。4.2.2手动回程型单向体积管是在线体积管的基本类型，它将管线的一部分作为体积管。即使在没有使用体积管进行检定的时候，全部被测量液体可以连续地通过体积管。检测开关安装在确定体积管标准容积的特定位置。置换器发射装置安装在标准管段的上游，接收装置安装在标准管段下游的某一位置。通常可使用常规清管器收发装置来实现置换器的发射和接收。进行检定时，发射置换器，使置换器在标准管段内移动，在标准管段下游接收置换器，然后将置换器手动送回发射装置。4.2.3自动回程型（循环回路式）单向体积管由4.2.2描述的体积管演变形成，见图1。体积管的出口端在体积管上方，并且与进口端相交。置换器不用从体积管中取出，在转换装置中由回路下游端转换到回路上游端。检测开关位于距转换装置适当距离的体积管回路中。自动回程型体积管可以手工操作也可自动操作，自动操作可达到用一个单一的动作即可以完成流量计检定的全部过程。如果没有特殊要求，不检定时充许计量液体通过体积管，体积管不必与输送管线隔离。充许不同种类的液体依次通过体积管，自身冲洗作用能够减少它们之间的相互混合，并且保持体积管的温度稳定。4.2.4单向体积管检定流量计的检定运行是单行程的，因此，单向体积管的标准容积是置换器一次运行所置换的两个检测开关之间的液体体积，并修正到标准参比条件下。4.3双向体积管
4.3.1双向体积管的工作原理为置换器沿一定长度的管段往返移动，触发标准管段两端的检测开关2
GB/T17286.2—2016/ISO7278-2:1988当置换器进人收球区液体从旁路流出或者阀门动作改变液体流动方向，一次检定运行结束。通过适当的辅助管线、自动或手动转换阀或阀的组合体，可以改变体积管内液体流动方向。4.3.2双向体积管的主体通常是一段直管段（见图2），为了在有限的空间中安装或便于移动，它可以做成回程型或U型的（见图3）。通常，回程型双向体积管使用球式置换器，直管式双向体积管使用活塞式置换器。
4.3.3流量计的检定由置换器的往返运行组成，双向体积管置换的体积是置换器在两个检测开关之间两次连续运行（正、反方向)置换的体积之和。GB/T17286.2—2016/ISO7278-2:1988(
的的多组一
衡三称
（2'9）
GB/T17286.2—2016/ISO7278-2:1988是者设治究
（29）
新出化
谁意献
GB/T17286.2—2016/IS07278-2：1988出口处温度计套管
水标法检定用接头和
绝缘法兰（见6.7）
水标法检定用接头
（见6.7）
出口处截止和排泄阀
主干线截止和排泄阀
标准流量计联接
装置（见6.7）
温度计套和压力表接头
累计计数器
流量计
过滤器
放气口+压力表和热动泄压阀
放气口和压力表
人口处温度计套
检测开关
具有密封检查机构的液流转向阀脉冲发生器
配对镗孔法兰
标摊容积
流量计脉冲发生器的屏蔽电缆
厂电子检定计数器
动力电缆
图3典型双向U型球式体积管系统5基本性能要求
5.1重复性
屏蔽电缆
用标准流量计法检定单向体积管时，五次连续检定运行结果的重复性，应在0.02%范围内。用标准流量计法检定双向体积管时，五次连续检定运行（每次运行包含置换器往返一次）结果的重复性，应在0.02%范围内。
用水驱法（容积法或质量法）检定体积管时，三次连续检定运行结果的重复性，应在0.02%范围内。用体积管检定贸易交接计量的流量计时，五次连续检定结果的重复性，应在0.05%范围内。5.2阀门
在置换器触发第一个检测开关之前，单向体积管的球转换装置或双向体积管的流体换向阀应充分密封。这些装置、阀门和任何其他阀泄漏都可能影响检定准确度，在检定期间应提供检验这些阀门密封性的措施。
5.3防冲击
体积管在最大设计流量运行时，置换器应安全地、无冲击地停止在行程的终点。5.4防气蚀
体积管在最大设计流量下运行，在体积管内、阀门内以及其他位置都不能产生气蚀现象。6
