【国家标准】 调幅广播收音机测量方法

IcS 33. 160. 20

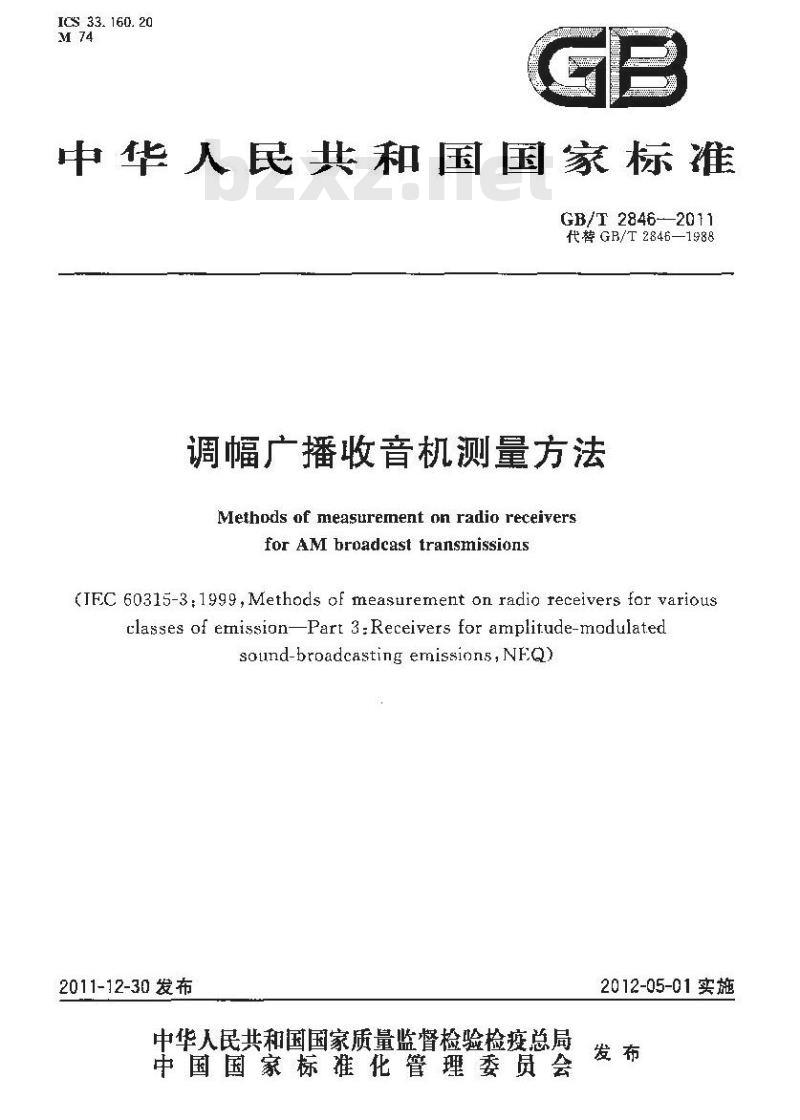

中华人民共和国国家标准
GB/T 2846-2011
代替GB/T2846—1988
调幅广播收音机测量方法
Methods of measurement on radio receiversfor AM broadcast transmissions(1FC 60315-3,1999,Methods of measurement on radio receivers for variousclasses of emission-Part 3:Receivers for amplitude-modulatedsound-broadcasting emissions,NFQ)2011-12-30 发布
中华人民共和国国家质量监督检验检疫总局中国国家标雅化管理委员会
2012-05-01实施
GB/T 2B46—2011

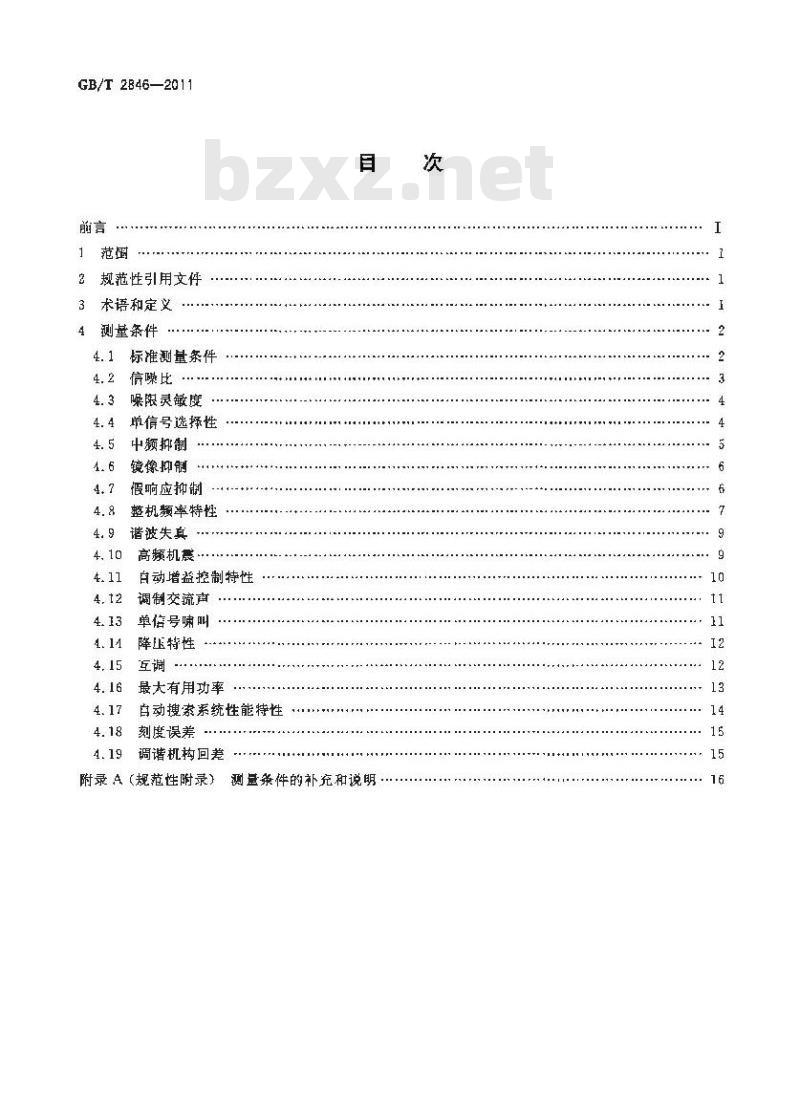

它规范性引用文件
术语和定义
测条件
4.1 标准测量条件
信噪比
噪限灵敏度
单信号选择性
中额抑制
镜像抑制
假响应抑制
整机题率特性
诸波失真
高频机震
自动增益控制特性
调制交流声
单信号啸叫
降压特性
最大有用功率
自动搜索系统性能特性
刻度误差
调谐机构回差
附录A（规范性附录）Www.bzxZ.net
测量条件的补充和说明.
TTTKONKACA

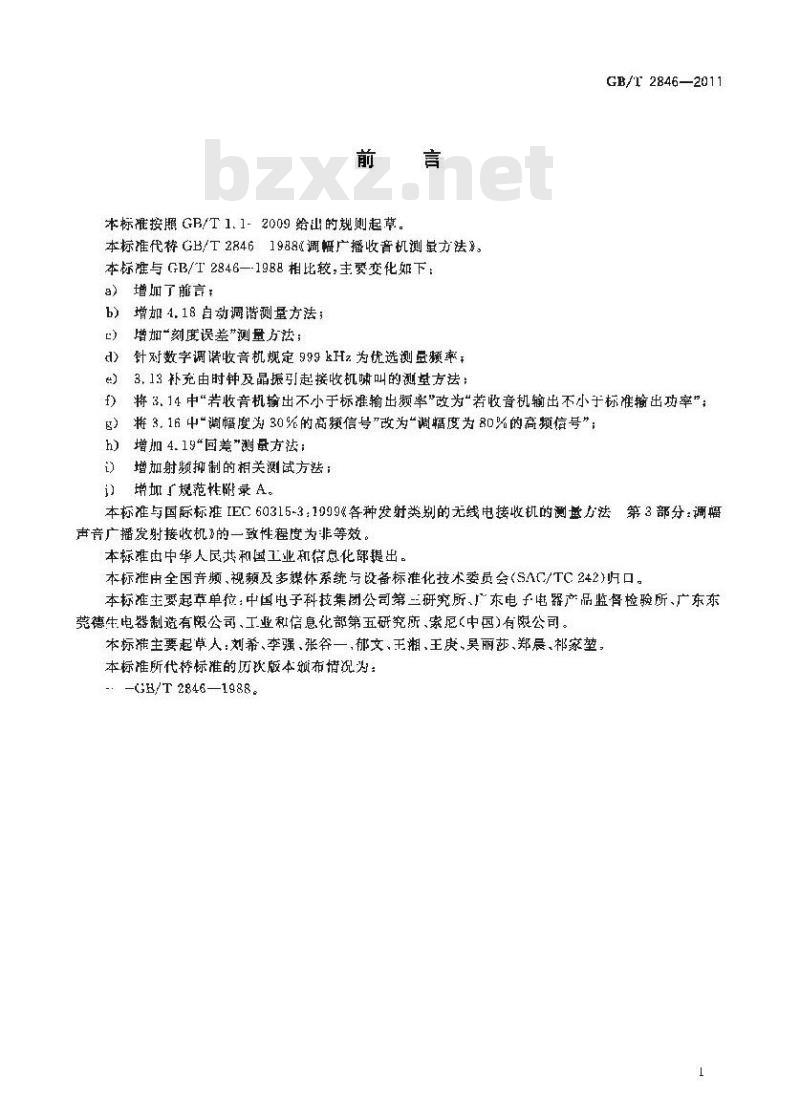

本标按照GB/T 1.1-2009给出的规则起草。本标准代GB/T28461988调幅广播收音机测量方法》。本标准与GB/T 2846—-1988相比较，主要变化如下：a）增了言：
b）增加4.18自动调谐测量方法；）增加“刻度误差”测量方法；d）针对数字调谐收音机规定999kHz为优选测频率e）3.13补充由时钟及晶振引起接收机啸叫的測方法：GB/T2846—2011
f）将3.14中“若收音机输出不小于标准输出频率\改为“若收音机输出不小于标准输出功率”图）3.16中“调幅度为30%的频信号”改为\调幅度为80%的高频信号”；h）增加 4.19\回差”测最方祛；增加射频抑制的相关测试方法；i）增加「规范性脏录A。
本标准与国际标准IEC60315-3：1009%各种发射类别的无线电接收机的测量方法第3部分：调幅声音广播发射接收机\的一致性程度为非等效。本标雍出中华人民共和雪工业和宿息化部提出。本标准由全国音频、视额及多媒体系统与设备标准化技术委员会（SAC/TC242)归口。本标准主要起草单位：中国电子科技集团公司第三研究所厂东电子电器产品监督检验所、广东东莞德生电器制造有限公司、工业和信息化部第五研究所、索尼（中国）有限公司。本标雅主要起草人：刘希、李强、张谷一，郁文、王湘、王庚吴丽莎、郑晨、祁家垫本标准所代桥标准的历款版本频布情况为：--GB/T2846—1988。
TTTKANTKACA

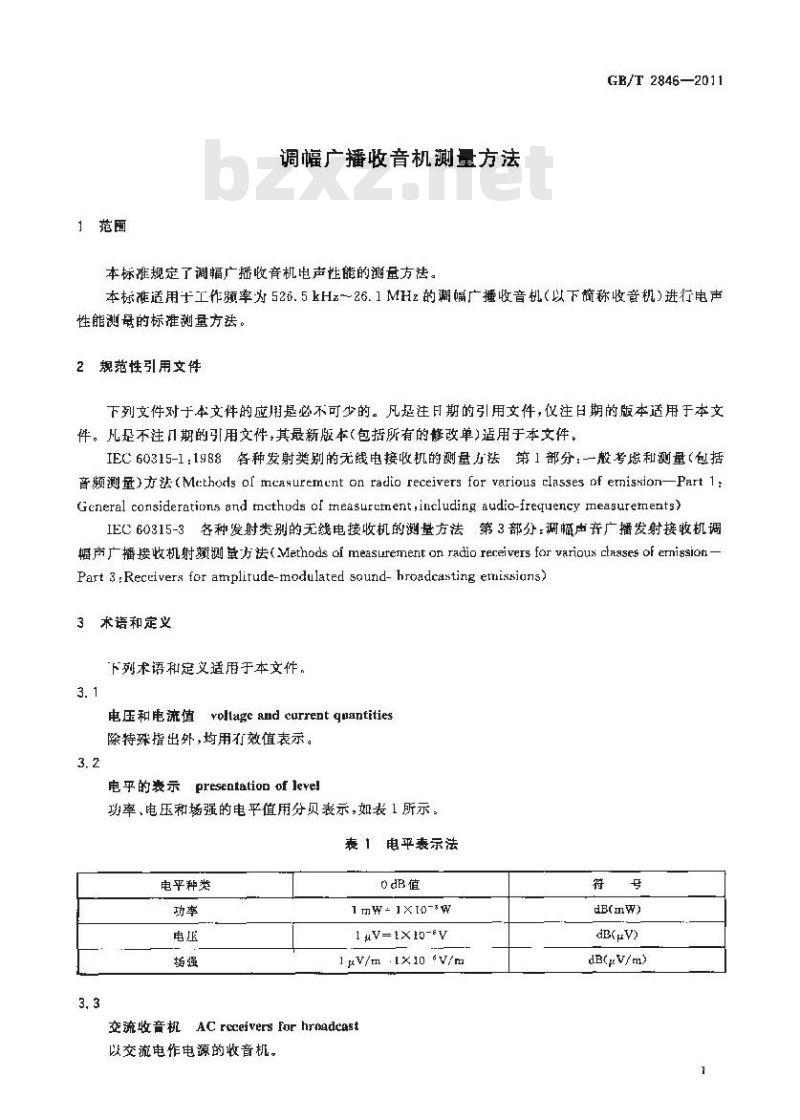

1范围
调幅广播收音机测量方法
本标准规定了幅广播收音机电声性能的测量方法。GB/T 2846—2011
本标准适用十工作频率为526.5kHz~～26.1MHz的调幅广捶收音机（以下简称收音机)进行电声性能测母的标准测量方法。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。儿是不注口期的引用文件，其最新版本（包括所有的修改单)适用于本文件。IEC60315-1：1988各种发射类别的无线电接收机的测量法第1部分：--般考虑利测量（包括音频测量）方法（Methods of mcasurement on radioreceivers forvarious classesof emission—Part1：General consideratitns and mctheds of measurcment,including audio-frequency measurements)IEC60315-3各种发射类别的无线电接收机的测量方法第3部分：调幅声齐广播发射接收机调幅声广播接收机射频测方法（MethodsofmeasurementonradioreceiversforvariousxclagsesofermissionPart 3:Receivers for amplitude-modulated sound- hroadcasting etrissians)3术语和定义
下列术语和定义适展于本文件，3.1
电压和电流值vollagc and current quantities除特殊指出外，均用有效值表示。3.2
电乎的表示presentation of leve!功率，电压和场强的电平值用分贝表示，如表1所示。表电平表示法
电平种类
odB值
1mW1×10-*W
1uV=1X10-6V
1pV/m.1X10*V/m
交流收音机ACreceiversForhroadeast以交流电作电源的收音机。
TTTKANTKACA
dB(mw)
dB(μV)
dB(μV/m)
GB/T2846—2011

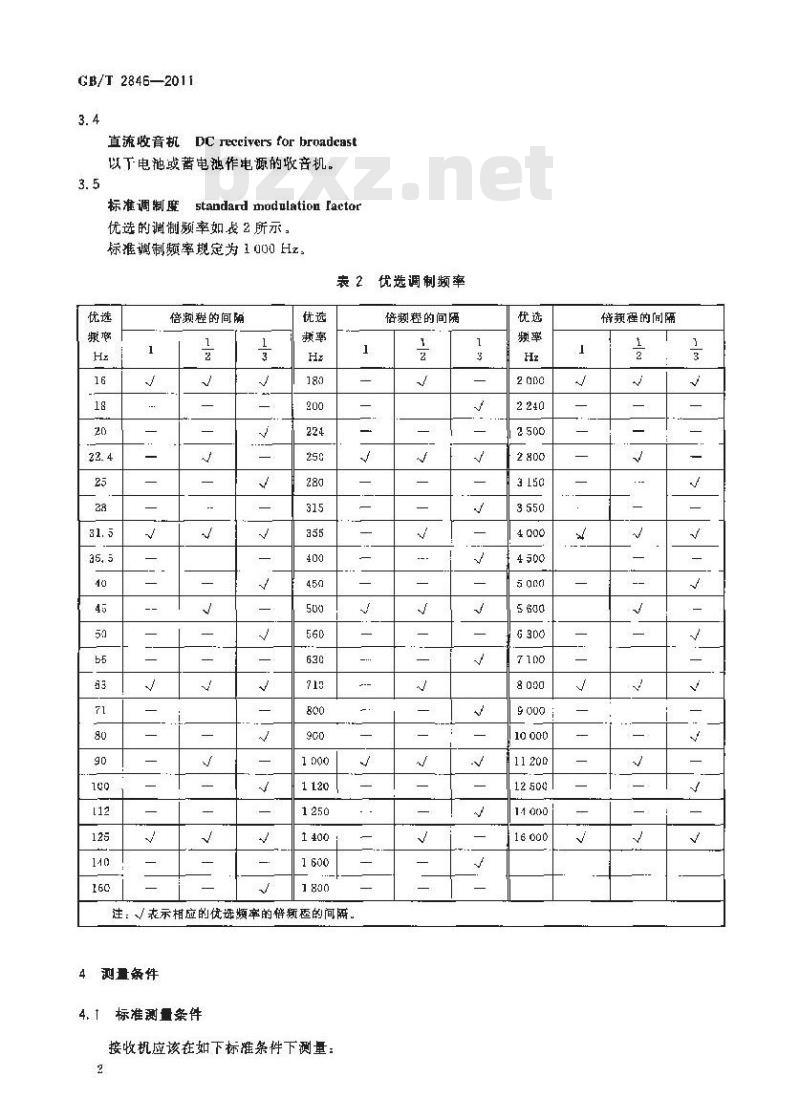

直流收音机DC reccivers for broadcast以下电池或蕾电池作电源的收音机。3.5
标准调制度
standardmodalationfactor
优选的调制频率如表2所示。
标调制频率规定为1000Hz：
表2优选调制频率
格频程的间隔
注：√表示相应的优选频率的悼新逐的间，4：测盘条件
4.1标准测量条件
接收机应该在如下标准条性下测量：2
倍频差的间隔
TTTKAONYKACA
借频程的间隔
a）供电电压和频率等十额定值。GB/T 2846-2011
b）标准的射频输人信号是通过天线的模拟网络匹配到接收机的天线接线端或应用标准磁场发生器感应信号到接收机的磁性天线。如果测量是在末端进行，用于连顽扩音器的产频输出端子（如果有的话）被连接到声频代用负c)
载，像其他的声颊摘出端子一样。d)
将接收机调谐到适用信号。
调节音最控制器（如果有的话）使得主声频辅人端子的输E电压低工额定失真-极限的输出电e)
压10dB,或者符合参考值。
坏境条件在癫定范围内。
）对于立体声接收机，调节平衡控制器或者等效元件（如果有)使得两通道的输出电压相等。h）调节音显控制器(如果有)使得音频尽可能地平坦(例如,在 100 Hz,1 kHz和 10 kHz的相等响应值）。如果有，用音频输人端了实现，否则上述的10kHz的频率可以降为2kHz。如果这些可以通过用户控制，白动赖率控制就不使用。i）
注：如果自动频率控制有用广控制，测益应该在自动频率控制关伤的状态下（这样便于结果分析）和自动额率控制开的状态下（这代表正常使用状态)逆行。两个设置的结果应清楚标志，如果自动赖率控制没有用广控制，仍然需要使点动频率控制不工作。在这种情况下，可暂时变接收内部接线，所采取措施应在测量结果中详细说明，
i）静噪控制（如果有）应处于不作位置。测量条件的补充和说明见录A。
4.2信噪比
4.2.1概述
信噪比是指在-定的入信号电平下，接收机输出端的信号电压与赚声电压之比。4. 2. 2测量方法
计权网络
商频信号
安生器
够效天线
收音机
围1值比测量方框函
电乐表
测量电路如图1所示。接收机暨于标准测量条件下，音调控制器在平直位置，带宽控制在宽带位置，输人信导电平，刘于使用外接天线和拉杆天线的收音机来说是1m，对于使用磁性天线和框形无线的收音机来说为10mV/m.输人信号频率为标准测量赖率1000kHz，调制度为30%，调制频率为1000Hz。第一步，将开关K打向2，先用较低输入信号电平，按音频输出最火调谐法谢谐：然后增大输人信号电平到规定值，调节音量控制器使输出为额定愉出功率。第二步，使商赖信号发生器去调制，将开关K打向1，测量收着的噪着输出电压。
TTTKANTKACA
GB/T2846--2011
额定输出功率时对应的电压与去调制时噪声电压之比，即为信噪比。也可在其他输人信电平值和调制度时，重复上述测屋。也可在音量控制器、带宽控制器的其他位暨进行测量，但必须在测量结果中说明。谢量中若出现收音机失谐现象，可允许重新调谱，但在测结果中注明。在噪音很小时，可不如1000Hz带通滤波器。
结果表达：测量结果可以用信噪比与输人信号电平的丽数关系曲线来表示。输人情号电平以微伏或撤伏/米为单位，表示在对数横坐标上。若以分贝（微伏)或分贝（微优/米)为单位，则表示在线性横坐标匕，信噪比以分贝为单位,表示在线性纵坐标上。图2示出一例。注 1：使用 A计权网络时,要求出压表为其正的在效值表。注2，按因1逆接仪器测量时，要注意到A计权网路，1000[1带通滤被器的插人衰减以及两者之间对于D00Hz参考频率的相对误禁,如果其数值足以影喇测量精度时，就要计人其数值。宽带测量：测盛方法同A计权测量，区别是将图1中的A计权网络换成附录A中所述的宽带滤波器。其频率特性在图中表明的允差范国内。带通滤波器在22.4Hz--22.4kHz范围内基本保持恒定的传输系数，频带之外按规定速率衰减。测量结果带说明采用的是宽测。4.3嗪限灵敏度
4.3.1概速
当收音机的信噪比为25dB时，输出标准输山功率所需要的最小输人信号电平，即为收音机的噪限灵嫩度。
4.3.2测量方法
测盛装暨及测量方法同4.2，只是此时输人信号的调制度为30%，反复调节高频信号发生器的输出电平和收音机音量控制器位置，使收音机的信噪比为26dB，输出为标准输出均率，此时高频信号发生器的输出信号电平即为收音机的噪限灵敏度。4.3.3结果表达
测量结果可用噪限灵敏度与频率的两数关系曲线来表示。4.4单信号选择性
4.4.1测量方法
高频信号发生器经相应的模拟天线网络接到收音机的输人端，翰人频率为1000kHz，调制频率为1000Hz，调幅度为30%的高频信号。用4.3中的方法谢整，调节高额输人信号电平到实测噪限灵数度，调整收音机音频输出到标准输出功率，然后，分别向两边偏调商频信导发生器的频率为：士9，士18，十36kHz-.。增加输人信号电平，是收音机在各偏调频率点仍保持输出标准输出功率。各偏调频案点的输人信号电平与调谐频率点输人信号电平之差，即为各偏调频率点的单信号选择性：为了能描逆出选择性曲线，在调谐频率附近，确调较小频率进行测豆。调谐方法也可按音频输出最大调谐法进行。在频信号发先髓输出电平不同值时，重复上述测量。为了消除啸叫/交流声或噪声对测量的影响，可使川标准测暨频率（如1000Hz)带通滤波器。4
4. 4.2结果表达
GB/T 2846—2011
测量结果可用曲线表示，偏调频率数以千赫为单位，表示在线性横坐标上。选择性以分贝为单位，表示在线性纵坐标上。
4.5中频抑制
4.5,1单信号中频抑制
调谐于某一频率的收音机，当班入等于中频频率的位号时，产生标准输出功率所需要的中频信号电平与调谐频率点的噪限灵敏度电乎之差即为中频抑制。4.5.2测量方法
测量频率为优选测量频率点。按4.3方法调整，然后将高频信号发生器调节到中频附近并按音频输出最大调谐，调节高频信号发生器的输出电平，使收音机输山标准输出功率。此高频信号发生器的输出电平与谢谐频率的噪限灵敏度电平之差即为收音机在该撕率上的中频抑制。4.5.3结果表达
谢量结果可用曲线表示。测量频率为下赫（或兆赫）为单位，表示在对数横坐标上。中频抑制以分贝为单位，表示在线性纵坐标上。4.5. 4双信号中频抑制
中频干扰倍号与接收信号间时存在时，在收音机输出端由与调产生的1000Hz扰音频输出为规定值时的中频信号电平与调谐点信号电半之差即为双信号中频抑制，4.5.5测量方法
按图2连接好测量仪器，送人有用信号电平，调节收产机音频输出。然后使有用信号去调制，输入不加调制的中频于扰信号，微调这-号使万谢产生的1000Hz于扰信号为最人，序调节下扰信号电平，使干扰输t比原有用信号输出功率降低26dB，此时，平扰信号与有用信号输入电平之差即为双信号中频抑制
商信号
商娜信号
发生器
8 高显信号发生器按终端接 B即U 2的端电压刻度R
h）：高频信号发生器，一台（左）按端接80的端电压刻度，另一台(右)技终珊开路电压刻度图2中频抑制测量连接图
商频信号
发生寻
高额值号
发生器
GB/T2846—2011
商频指号
发生群
4.6镜像抑制
4.6.1单信号镜像抑制
s）高频信号发生器均按终销开路电压刻盘图2（缭）
高额措号
发生器
调谢在某一额率上的收音机，当加人等于镜像频率的信号时，产生标推输山功率所需要的输人信号电平与该调谐频率的噪限灵敏度电平之差即为镜像抑制4. 6. 2 测量方法
除输人收竞机的镜像频率于扰外，其地测最方法疯4.5.24.6.3双信号镜像抑制
镜像干扰信号与接收信号同时存在时,在收育机翰出端由互调产生的1 000 Hz干扰音频输出为规定值时的镜像下扰信号电平与调谐信号电平之差即为双信号镜像抑制：4.6.4测量方法
除输人收音机的镜像额率干扰外，其他测量方法同4.5.5.4.7假响应抑制
4.7.1概述
假响应抑制是在假响应频率产生的音频输出为规延值时，假响应频率上的输人信号电平与调谐频率上的输人信号电平之差，
假响应频率于是由本振频率于。和中频赖率于按下述公式所确定的频率：a)f=f
式中，
n——大于零的整数。
当n-2 时,f-f ±
b)f=fe/n
式中：
f为1/2中频干扰。
等于或大于1的整数。
这种履啊应只能用双信号法测量。6
（2）
c) f--nfaft
式中：
n——正整数。
当引=0时,f=,为中频干扰
当n-1时，f-f士f,为镜像下扰：4. 7. 2测量方法
除输入收音机的假响所频率干扰外,其他测盘方法同4.5。4. 8整机频率特性
4.8.1整机电压频率特性
收音机电压频率特性是指音频输出电平与调制频率的对应关系。4.8.1.1直接调制法
GB/T 2846—2011
测至方法：收音机在标准测量条件下，输人一频率为1000kHz（数调为999kHz），调制频率为1000z,调制度为30，电平为1mV[60dBμV的信号。按附录A音频输出最大调谐法进行调谐带宽控制器置于宽带位置，音调控制器应平直位置，调节音量控制器，使音频输出端负载上功率为0.25倍额定输出功率，在音频频率范围内连续改变谢制频率，用自动记录仪或音频电压表测量整机电压频率特性。
以标准谢制频率1000Hz的输出电平为0dB，在额定频率范围内，输出电正的最大值与最小值的分贝数之差，即为整机电压不均句度。也可在音调控制器其他位置重复进行测量。但应调制量控制器保持1Q00Hz输出不变，有响度控制器的若不能断正，应使其置于最小控制作用位置，并在测虽结果中注明，对于使用磁性天线或框形天线的收音机来说，输人信号场强为10mV/mL80dB（gV/m>]。结果表达：测量结果用输出电压与调制频率的承数关系曲线来表示，调制频率以赫兹为单付，表示在对数横坐标上。
4. 8. 1. 2预加重法
测基方法与结果表达和直接调制法相同，只是在调制信号与高赖信号发生器之间加人预加重网络，为避免某些题率上的过调制，可能需要在其他频率上使用小于30%的调制度。注：预加面网络时间常数按相关标准规定。4.8.2整机声压频率特性
收音机整机声压频率特性是指扬声器在白由空间规定位置上所产步的声压与调制频率之间的关系，
4, 8. 3 测量方法
最装置如图 3所示。
GB/T 2846—2011
音频信号
发生器
收音机
消卢堂
高频信号
发生器
自动记录
测试传声
图3整机声压频率特性测量装置
测战故大
试传声器位于收音机扬声器中心或面板正面各扬声器中心联线构成的多近形儿何重心的轴线上。如果使用复杂装置的多个扬声器，应找出合适的翰线，此轴线位置应在结果中说明。垂直距离为0.5m±l cm或1m±2cm。
从天线人优选测量频率，并加人1000Hlz,30%调制的高额信号。输人信号电平为1mVL60dB(μV)]。参见附录八音频输出最大调谐法进行谐。带宽控谢器在宽带位置。调节音量控制器使扬声器音圈电压相底于0.2倍额定输出功率。在音频频率范固内，连续改变调制频率，用自动记录仪或音频电表测录整机声压频率特性出线。在额定频率范围内+如果收音机有过裁现象，或因输出过小而使测量发生困难，则可适当减小或增加输出功率，并在结果中注期。在额定频率范围内，声压的最大值与最小值之差称为整机声压不均勾度，以分贝表示。在求不均勾度时，蜂谷宽度小于1/6倍频程的部分前去不计。具有音调控制器的收音机，应分别测虽高、低音调在最大拍升位置与最大衰减位置（单个音调控制器在高音调最大抬升与最大衰减位置>时的两条曲线。测量中，调节音量控制器，使在标推测量赖率1000Hz时的输出保持不变（即两条典线应在1000Hz处重合）。根据音调控制器在最大拾升和最大衰感使音两多曲线的变化范围，在额定规率范围内可调到的最小的再压不匀度，即作划整机声压不的封度。
对使用磁性天线或框形天线的收音机，采用类似的测量方法。输人信号电平为10mV/m[(80 dB(μV/rn)].
有响度控刷器的者不能断开，应使其臂于最小控制作用莅置，并在测量结果中注明。4.8. 4结果表达
测结果用整机声压与谢制频率的函数关系曲线来表示。调制题率以赫兹为单位，表示在对数横坐标上。声压以分贝为单位，表示在线性纵坐标上。标难测基频率点的声压为参考声压，要在结果中注班。
4.9谐波失真
4.9.1整机电压谐波失真
4. 9. 1. 1 测量方法
GB/T 2846—2011
在标准测量条件下,收音机输入一频率为1 000 kHz,调制频率为1 000 Hz,80%调制的高频信号，输人信号电平为 1 mV[60 dB(μV)。使用磁性天线或框形大线纳收音机,输人信号电平为 10 mV/m[80 dB(μV/m)]，按附录A育题输出最大调谐法进行调谐。调节音虽控制器,使收音机输出标推输出功率，在额定频率范围内按优选调制频率进行调制，不再重新调，保持调制度和音频输出不变，测量各赖率的电压谐波失真系数
1. 5 V~~3 V的低电压收音机,可在 60%调制度下进行测量,4. 9. 1. 2结果表达
将各频率与其相对应的电压谱波失真系数列表表示。4.9.2整机声压堵波失真
4. 9. 2. 1测量方法
测量装置按图 4 安排，测试传声器位置按4. 8. 3。方法同 4. 9. 1。谢节音量控制器,使扬南器音图电压相应于额定输出功率，测量各频率点的声压谐波火真系数。如果某些频率点在频率特性的峰谷点上，且峰谷点的频带宽度不人于扬声器标准规定值，存在失真较大的情况，则允许偏升此点进行测量，但与规定测量频率之差为士10%。
1.5V～3V的低电压收音机，可在%调制度下进行测量。4.9.2.2结果表达
将各频率！其相对成的声压谐波失真系数列表表示。摘拟天兹
音频信号
发生要
4. 10高频机震
4、10.1述
收音机
高知信号
爱生要
测试放大
图4声压诸波失真测量装置
测试传产罪
谢波先真
制量仪
扬声器的震动通过空气和结构件传递到收音机的高频部分。这种声反馈所造成的白激振药称为高频机旗。
