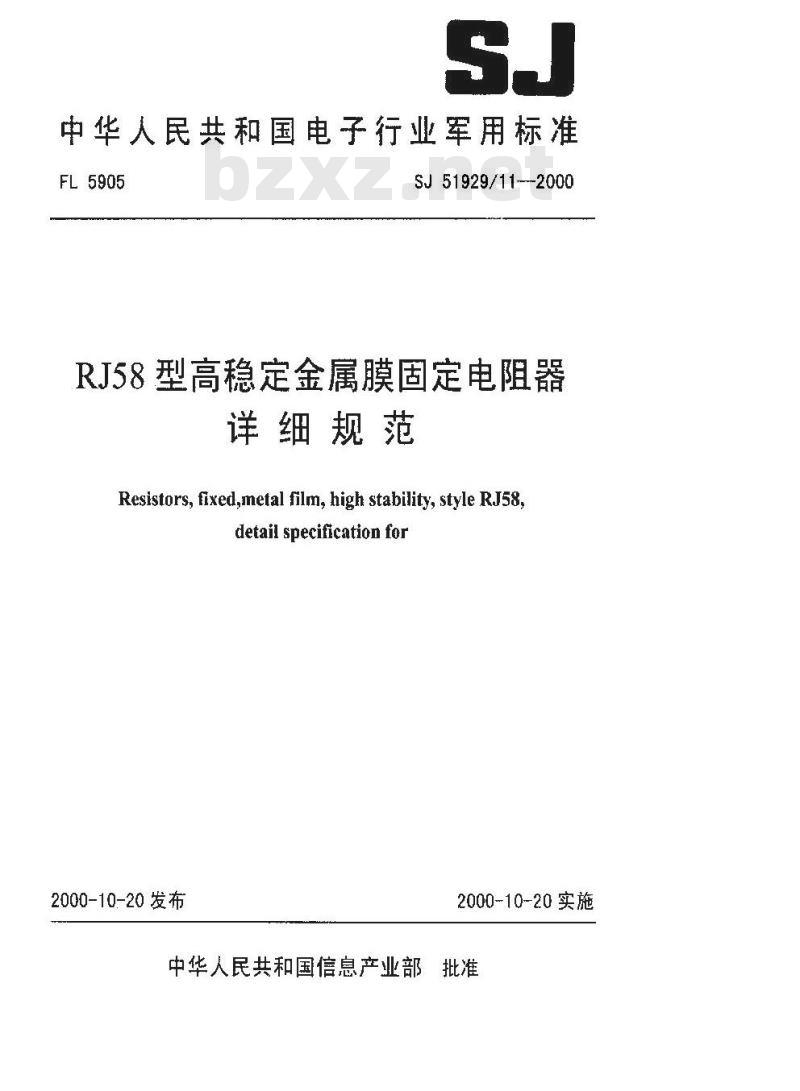

【行业标准】 RJ58型高稳定金属膜固定电阻器详细规范

中华人民共和国电子行业军用标准FL5905
SJ 51929/11---2000
RJ58型高稳定金属膜固定电阻器详细规范
Resistors, fixed,metal film, high stability, style RJ58.detail specificationfor
2000-10-20发布
2000-10-20实施

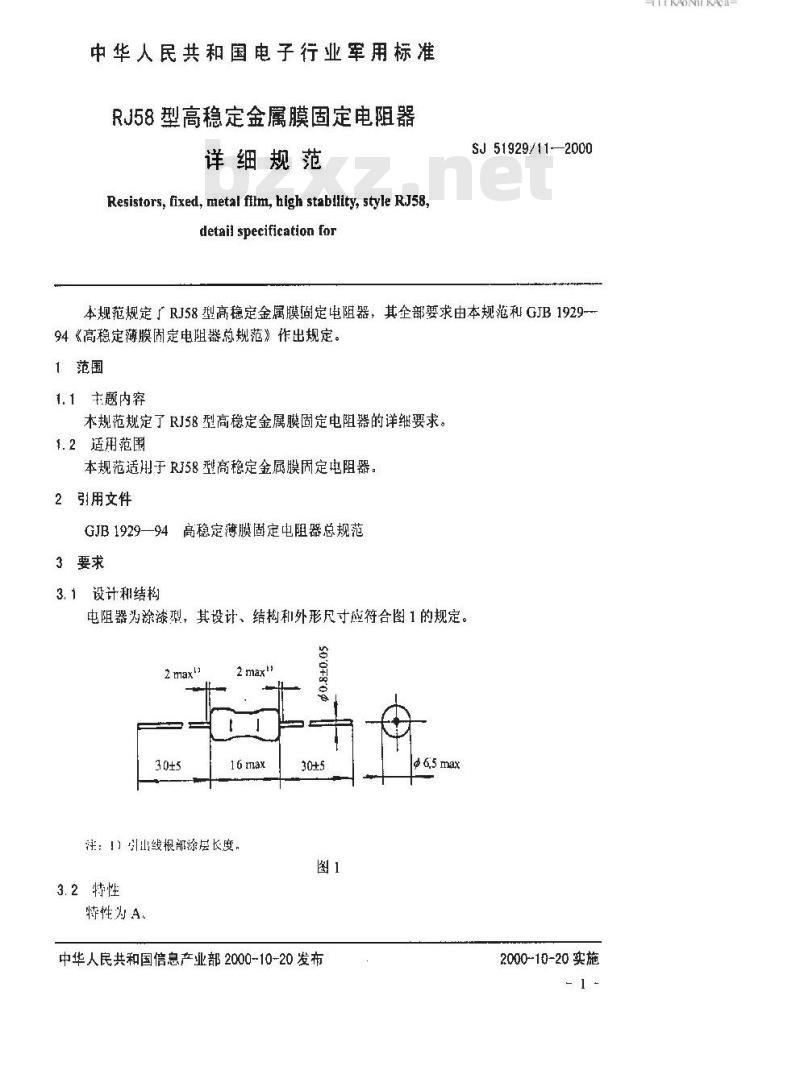

中华人民共和国信息产业部批准中华人民共和国电子行业军用标准RJ58型高稳定金属膜固定电阻器详细规范
Resistors, fixed, nietal fflm, high stabllity, style RJ58detail specification for
SJ 51929/11-—2000
本规范规定了RJ58型高稳定金属膜固定电阻器，其全部要求由本规范和GJB192994《高稳定薄膜固定电阻器总规范》作出规定。１范围wwW.bzxz.Net
1.1主题内穿　
本规范规定了RJ58型高稳定金属膜固定电阻器的详继要求。1.2适用范围
本规范适用于RJ58型高稳定金属膜固定电阻器。2引用文件
GJB1929—94高稳定薄膜固定电阻器总规范3要求
3.1设计和结构
电阻器为涂漆型，其设计、结构和外形尺寸应符合图1的规定。2 maxt)
16 max
注：！）叫山线根部涂层长度，3.2特性
特性为A.
中华人民共和国信息产业部2000-10-20发布$6.5max
2000-10-20实施
TYKAONKAca-

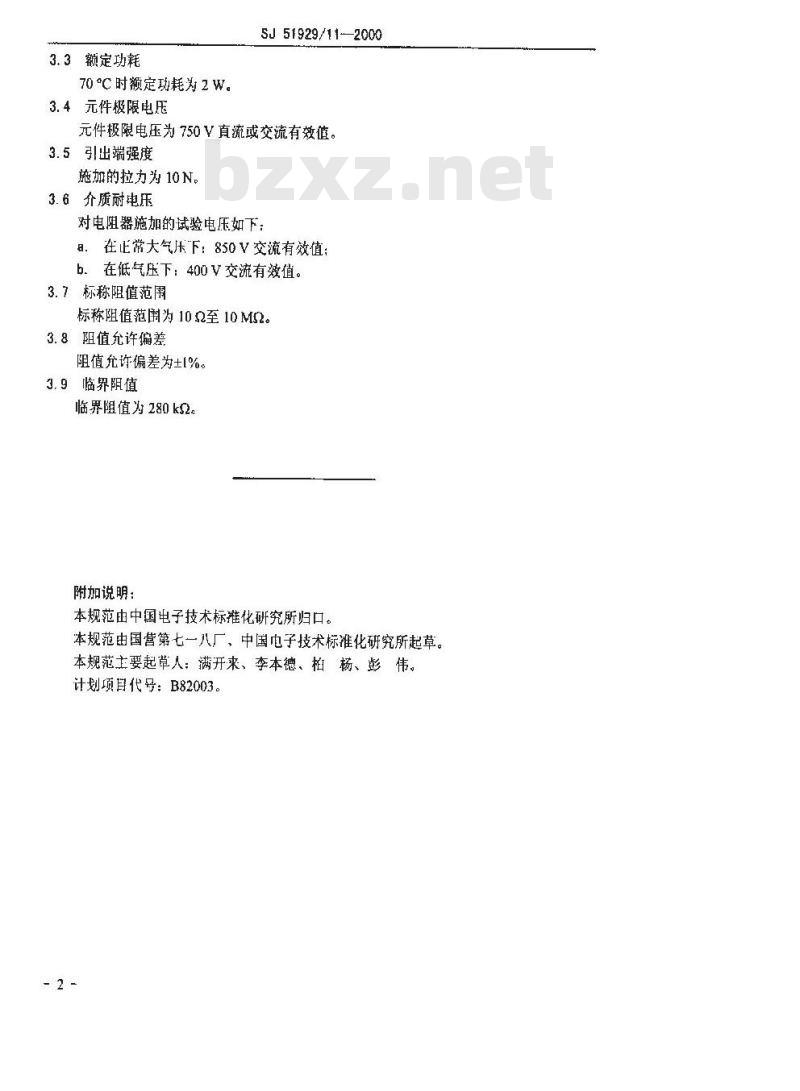

3.3额定功耗
70°℃时额定功耗为2W。
3.4元件极限电压
SJ 51929/11--2000
元件极限电压为750Y直流或交流有效值。3.5引出端强度
施加的拉力为10N。
3.6介质耐电压
对电阻器施加的试验电压如下：日．在正常大气压下：850V交流有效值；b.在低气压下：400V交流有效值。3.7标称阻值范围
标称阻值范围为102至10M2。
3.8阻值允许偏差
阻值允许偏差为±1%。
3.9临界阻值
临界阻值为280ks2。
附加说明：
本规范由中国电子技术标推化研究所归口。本规范由国营第七一八厂，中国电子技术标准化研究所起草。本规范士要起草人：满开来、李本德、柏、杨、彭伟。计划项再代号：B82003。
