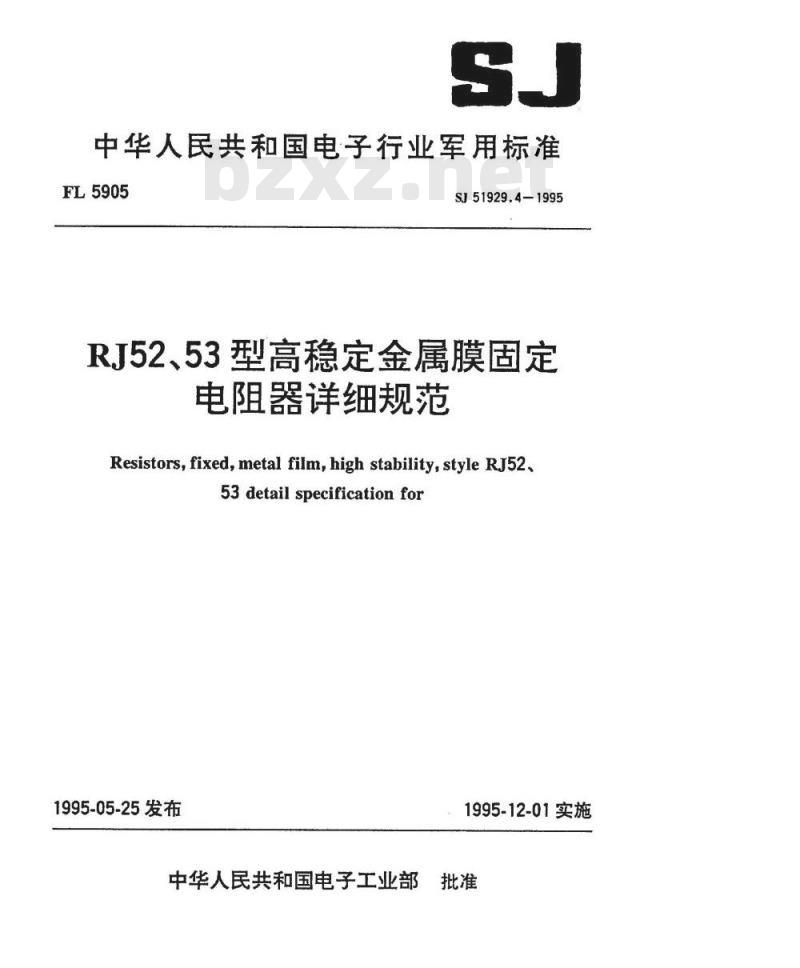

【行业标准】 RJ52型高稳定金属膜固定电阻器详细规范

中华人民共和国电子行业军用标准FL5905
SJ51929.4—1995
RJ52、53型高稳定金属膜固定
电阻器详细规范
Resistors,fixed,metal film,high stability,style RJ52.53detailspecificationfor
1995-05-25发布
1995-12-01实施

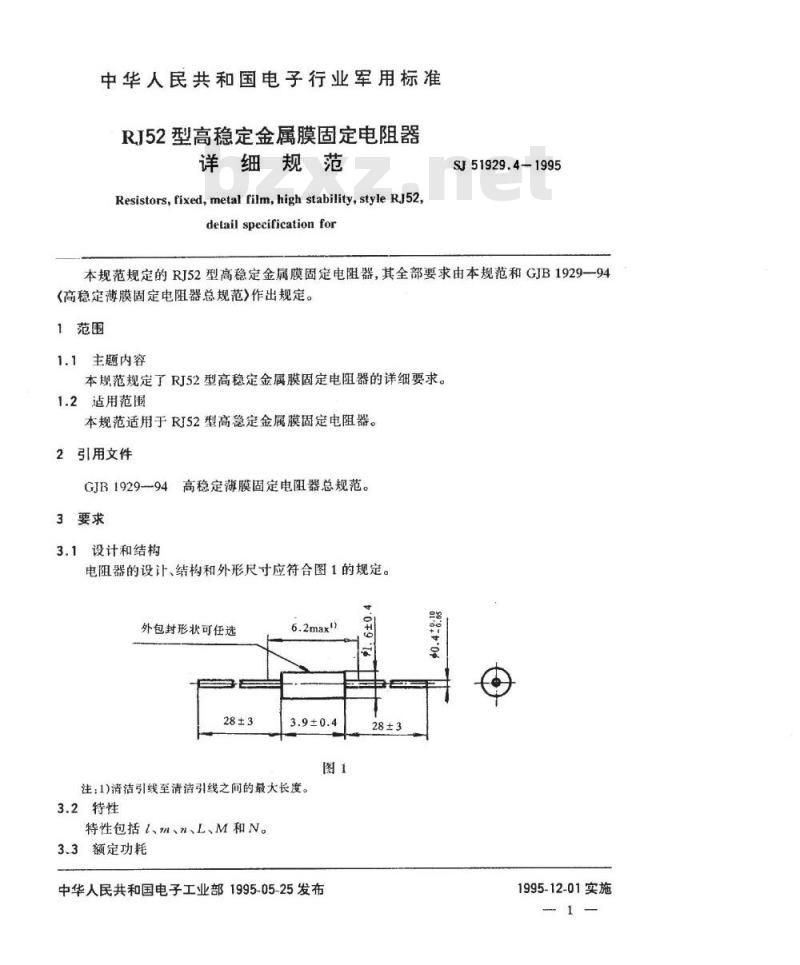

中华人民共和国电子工业部批准中华人民共和国电子行业军用标准RJ52型高稳定金属膜固定电阻器详细规范
Resistors,fixed,metalfilmhigh stabilitystyleRj52detail specification for
SJ51929.4-1995
本规范规定的RJ52型高稳定金属膜固定电阻器，其全部要求由本规范和GJB1929一94《高稳定薄膜固定电阻器总规范》作出规定。1范围
1.1主题内容
本规范规定了RJ52型高稳定金属膜固定电阻器的详细要求。1.2适用范围
本规范适用于RJ52型高稳定金属膜固定电阻器。2引用文件wwW.bzxz.Net
高稳定薄膜固定电阻器总规范。GJB 1929-94
3要求
设计和结构
电阻器的设计、结构和外形尺寸应符合图1的规定。外包封形状可任选
注：1)清洁引线至清清引线之间的最大长度。3.2特性
特性包括I、n、、L、M和N。
3.3额定功耗
中华人民共和国电子工业部1995-05-25发布1
1995-12-01实施

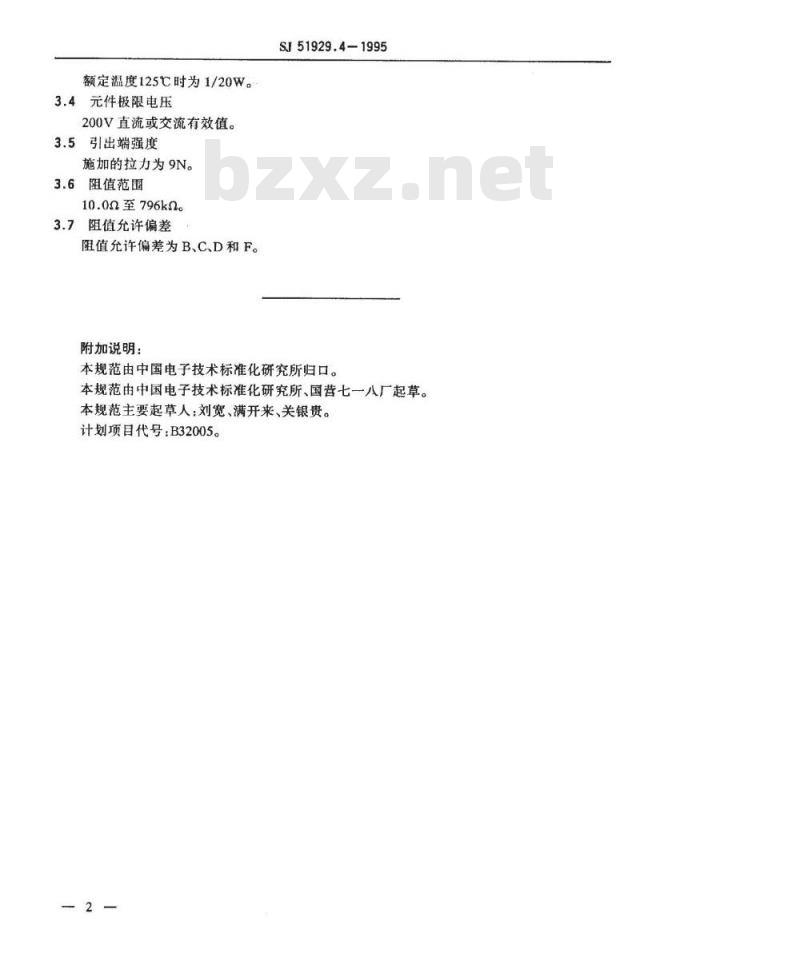

额定温度125℃时为1/20W。
3.4元件极限电压
200V直流或交流有效值。
3.5引出端强度
施加的拉力为9N。
3.6阻值范围
10.00至796km。
3.7阻值允许偏差
阻值允许偏差为B、C、D和F。
附加说明：
SI51929.4-1995
本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所、国营七一八厂起草。本规范主要起草人：刘宽、满开来、关银贵。计划项目代号：B32005。
