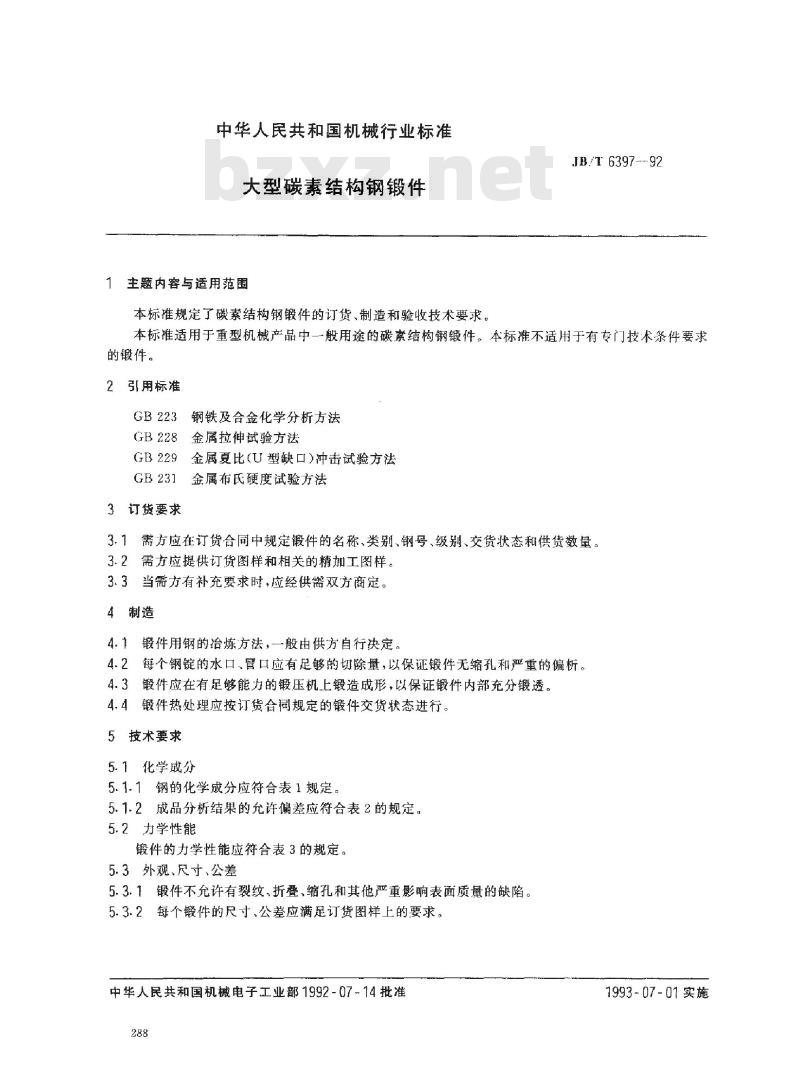

【机械行业标准(JB)】 大型碳素结构钢锻件

中华人民共和国机械行业标准
大型碳素结构钢锻件
1主题内容与适用范围
本标准规定了碳素结构钢锻件的订货、制造和验收技术要求。JB/T 6397---92
本标推适用于重型机械产品中一般用途的碳紊结构钢锻件。本标准不适用于有专门技术条件要求的锻件。
2引用标准
GB 223
钢铁及合金化学分析方法
GB228
金属拉伸试验方法
GB229金属夏比（U型缺口）冲击试验方法GB231
金属布氏硬度试验方法
3订货要求
3.1需方应在订货合同中规定锻件的名称、类别、钢号、级别、交货状态和供货数量。3.2需方应提供订货图样和相关的精加工图样3.3当需方有补充要求时，应经供需双方商定。4制造
4.1锻件用钢的治炼方法，一般由供方自行决定。4.2每个钢锭的水口、管口应有足够的切除量，以保证锻件无缩孔和严重的偏析。4.3锻件应在有足够能力的锻压机上锻造成形，以保证锻件内部充分锻透。4.4锻件热处理应按订货合同规定的锻件交货状态进行。5技术要求
5.1化学成分
5.1.1钢的化学成分应符合表1规定。5.1.2成品分析结果的允许偏差应符合表2的规定。5.2力学性能
锻件的力学性能应符合表3的规定。5.3外观、尺寸、公差
5.3.1锻件不充许有裂纹、折叠、缩孔和其他严重影响表面质量的缺陷。5.3.2每个锻件的尺寸、公差应满足订货图样上的要求。中华人民共和国机械电子工业部1992-07-14批准288
1993-07-01实施

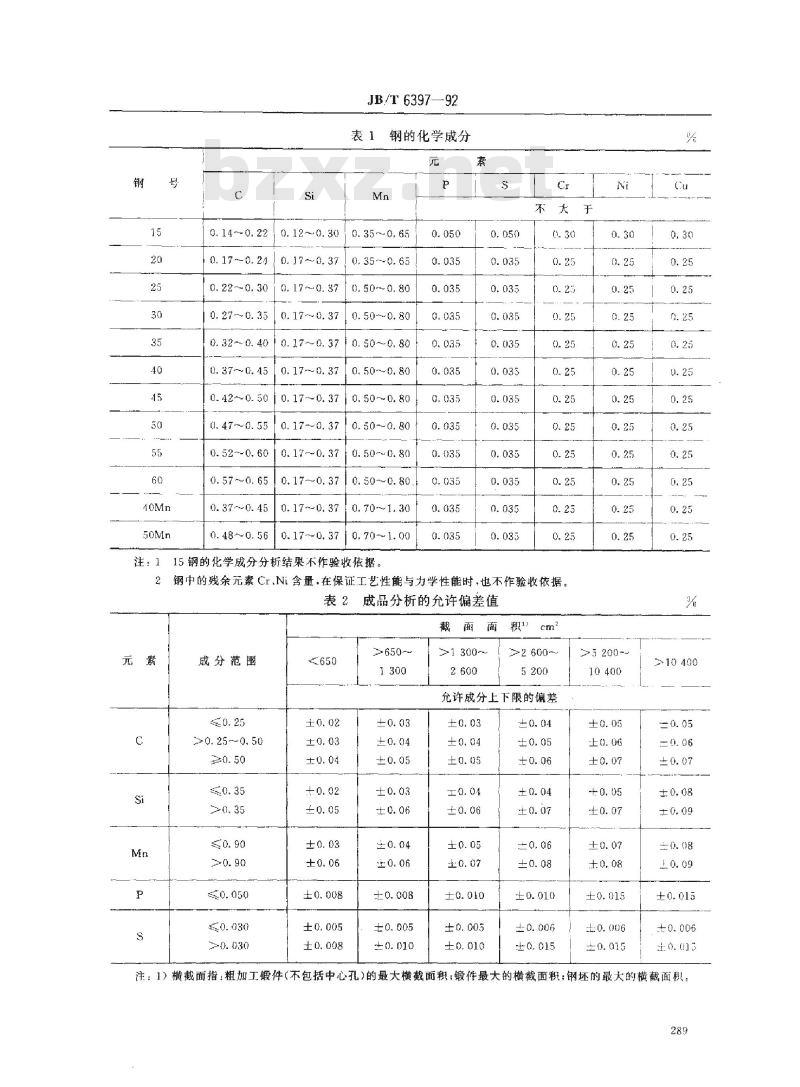

钢
15
20
25
30
35
40
45
50
55
60
40Mn
50Mn
注：1
2
元素
C
Si
Mn
P
S
C
0.14~0.22
Si
JB/T 6397—92
表1钢的化学成分
元
Mn
10.12~0. 30 1 0. 35~0. 65
0.17~0.20.370.370.35~0.65
0.22~~0.30
0.17~0.370.50~0.80
0. 27~0. 35
0.32-~0. 40
0. 37~~0. 45
0. 42~0.50
0. 47~~0. 55
0.52～0.60
0. 57 ~0. 65
0. 37~~0. 45
0. 48~-0.56
0. 17~0.370. 50 0. 80
0.17~0.370. 50~~0. 80
0. 17~-0. 37
0.50~~0.80
0.17~0. 370. 50~0.80
0.17~~0.370.50~~0.80
0.17~0.37
:0.50~~0.80
0.17~0.370.50~0.80.
0.17~~0.37
0.70~~1.30
0.17~~0.370.70~1.00
15钢的化学成分分析结果不作验收依据。P
0.050
0035
0.035
0.035
0.035
0.035
0.035
0.035
0.035
0.035
0.035
0.035
素
S
0.050
0.035
0.035
0.035
0.035
0.035
0.035
0.035
0.035
0.035
0.035
0.035
Cr
不大
0.30
于
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0. 25
0.25
0. 25
0.25
钢中的残余无素Cr、Ni含量，在保证工艺性能与力学性能时，也不作验收依据。成品分析的允许偏差值
表2
截面
成分范围
s0.25
>0. 25~0. 50
20.50
0.35
>0.35
0.90
>0.90
0.050
≤0.030
>0.030
A650
±0.02
±0.03
±0.04
+0.02
±0.05
±0.03
±0.06
±0.008
±0.005
±0.008
>650～
1300
±0.03
±0.04
±0.05
±0.03
±0.06
±0.04
主0.06
±0.008
±0.005
±0.010
面
>1 300~
2600
积1
cm2
>2 600～
5200
允许成分上下限的偏差
±0.03
±0.04
±0.05
0.04
±0.06
±0.05
±0.07
±0.010
±0.005
±0.010
±0.04
±0.05
+0.06
±0.04
±0. 07
±0. 06
±0.08
±0.010
±0.006
±0.015
Ni
0.30
0.25
0. 25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
>5 200-
10400
±0. 05
上0.06
±0.07
-+: 0. 05
±0.07
±0. 07
±0. 08
±0.015
±:0. 006
±0.015
Cu
0.30
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
%
10400
=0.05
= 0.06
0.07
±0.08
±0.09
±0.08
上0.09
±0.015
+:0.006
±0.013
注：1）横截面指：粗加工锻件（不包括中心孔）的最大横截面积；锻件最大的横截面积；钢坏的最大的横截面积，289

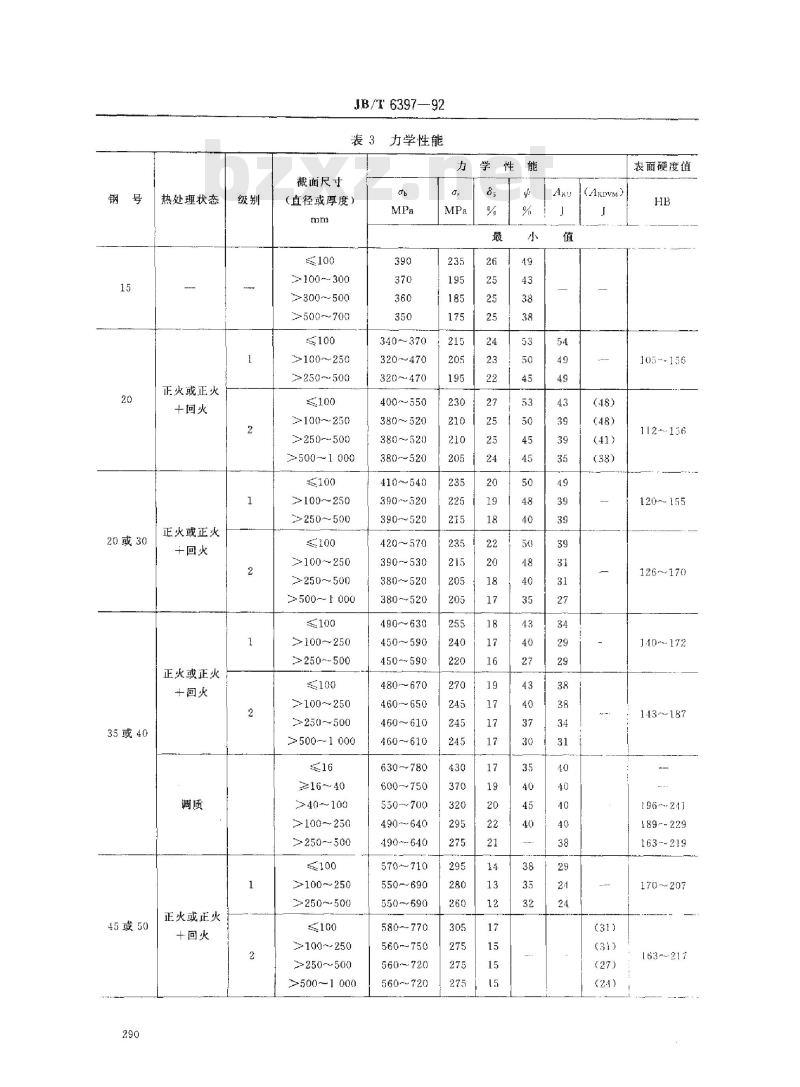

钢号
15
20
20或30
35或40
45或50
290
热处理状态
正火正火
十回火
正火或正火
十回火
正火或正火
十回火
调质
正火或正火
回火
缀别
1
7
2
2
2
截面尺寸
JB/T 6397—92
表3
（直径或厚度）
mm
100
>100～300
>300~500
>500~700
≤100
>100~250
>250~500
.100
>100～250
>250-~500
≥>5001 000
100
>100~～250
>250～500
100
>100～250
250～500
>500-1 000
100
>100～250
>250-~500
100
>100～250
≥250～500
≥5001 000
16
≥16～40
40100
>100～250
≥250~500
100
>100～250
>250～500
≤100
>100～250
>250~～500
>500~1 000
力学性能
ab
MPa
390
370
360
350
340-370
320~470
320470
400~550
380~520
380～520
380~520
410~~540
390~520
390~520
420~570
390530
380~~520
380~520
490~630
450~590
450~590
480-~670
460-650
460-610
460-610
630-780
600-750
550-700
490-640
490-~640
570-710
550--690
550-~690
580-770
560-750
560~~720
560-~720
力
,
MPa
235
195
185
175
215
205
195
230
210
210
205
235
225
215
235
215
205
205
255
240
220
270
245
245
245
430
370
320
295
275
295
280
260
305
275
275
275
学性
能
%
最
26
25
25
25
24
23
22
27
25
25
24
20
19
18
22
20
18
17
18
17
16
19
17
17
17
17
19
20
22
21
14
13
12
17
15
15
15
%
小
19
43
38
38
53
50
45
53
50
45
45
50
48
40
50
48
40
35
43
40
27
43
40
37
Ak!
值
54
49
49
43
39
39
35
4.9
39
39
39
31
31
27
34
29
29
38
38
34
31
30
35
40
45
40
38
35
32
40
40
40
40
38
29
21
24
(48)
(48)
(41)
(38)
(31)
(31)
(27)免费标准下载网bzxz
(24）
表面硬度值
HB
105~156
112-156
120-~155
126--170
1-10-172
143-~187
196~211
189~-229
163--219
170~~207
1.63-~217

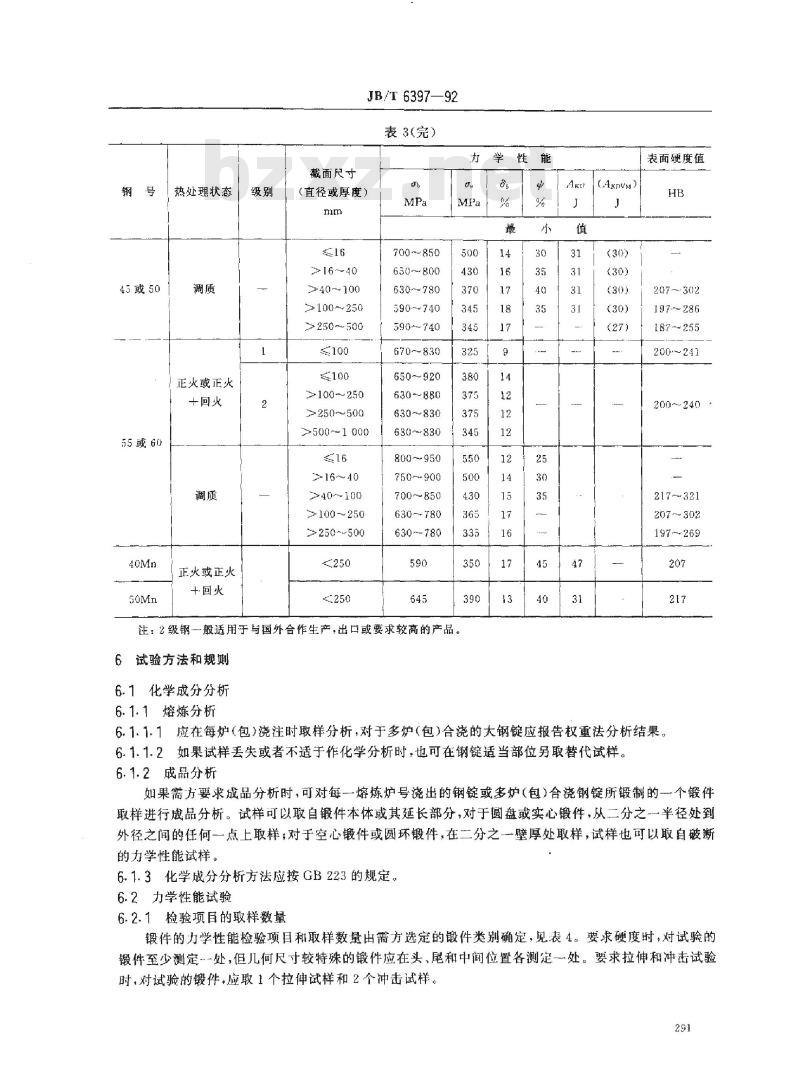

钢号
45或50
55或60
40Mn
50Mn
热处理状态
调质
」正火或正火
+回火
调质
正火或正火
十回火
级别
截面尺寸
JB/T 6397—92
表3（完）
（直径或厚度）
mm
.16
>16~40
≥40～100
>100~250
>250~500
100
100
>100~250
>250~~500
>500~1000
16
≥16~40
≥40～100
>100～250
>250~~500
250
250
MPa
700-850
650~800
630-780
590~740
590-740
670~830
650920
630880
630~830
630~830
800~950
750--900
700~-850
630-780
630--780
590
645
6
MPa
500
学
性
%
最
14
430！
370
16
17
18
345
345
325
380
375
375
345
550
500
430
365
33岁
350
390
注：2级钢一般适用于与国外合作生产，出口或要求较高的产品。6试验方法和规则
6.1化学成分分析
6.1.1熔炼分析
17
9
14
12
12
12
12
14
17
16
17
13
能
Ak
%
小
30
35
40
35
25
30
35
45
40
值
31
31
31
3.1
47
31
（AxpVm）
J
(30)
(30)
(30)
(30)
(27)
表面硬度值
HB
207~-302
197--286
187~255
200~241
200~240
217~321
207~302
197-269
207
217
6.1.1.1应在每炉（包)浇注时取样分析，对于多炉（包)合浇的大钢锭应报告权重法分析结果。6.1.1.2如果试样丢失或者不适于作化学分析时，也可在钢锭适当部位另取替代试样。6.1.2成品分析
如果需方要求成品分析时，可对每一熔炼炉号浇出的钢锭或多炉（包）合浇钢锭所锻制的一个锻件取样进行成品分析。试样可以取自锻件本体或其延长部分，对于圆盘或实心锻件，从二分之一半径处到外径之间的任何一点上取样；对于空心锻件或圆环锻件，在二分之-一壁厚处取样，试样也可以取自破断的力学性能试样。
6.1.3化学成分分析方法应按GB223的规定。6.2力学性能试验
6.2.1检验项目的取样数量

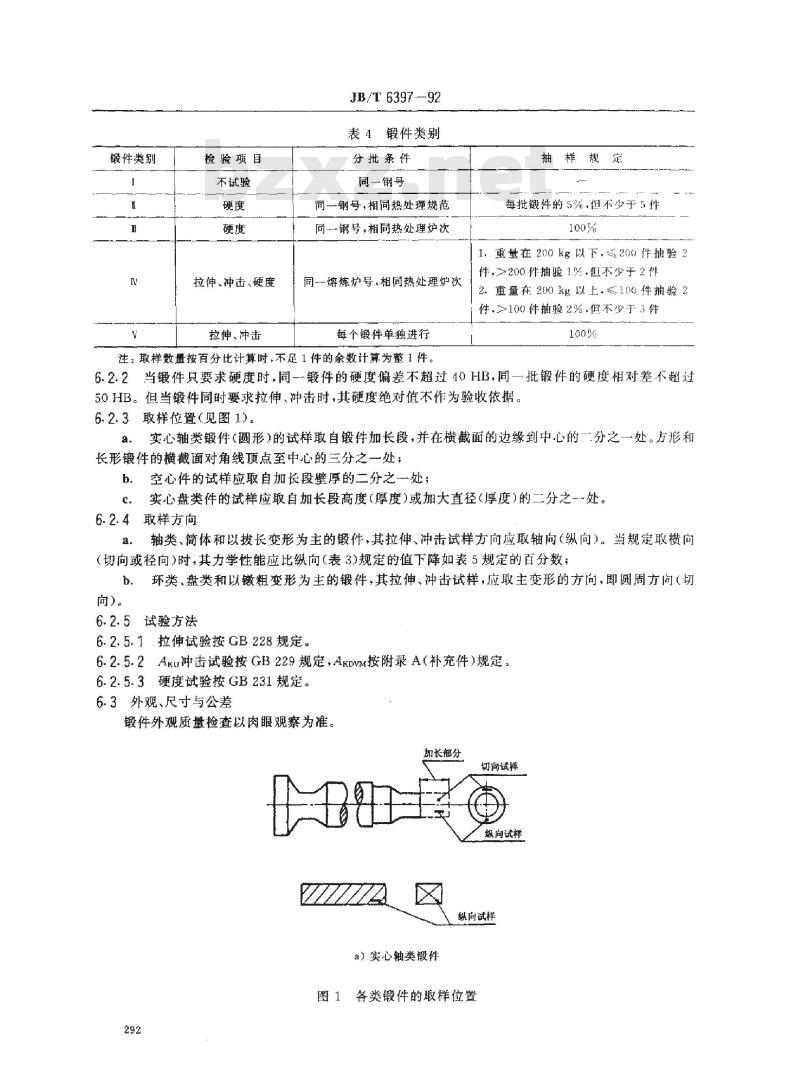

锻件的力学性能检验项目和取样数量出需方选定的锻件类别确定，见表4。要求硬度时，对试验的锻件至少测定-处，但几何尺寸较特殊的锻件应在头，尾和中间位置各测定一处。要求拉伸和冲击试验时.对试验的锻件，应取1个拉伸试样和2个冲击试样。291
锻件类别
I
4
E
N
V
检验项目
不试验
磺度
硬度
拉伸、冲击、硬度
拉伸、冲击
JB/T 6397--92
表4锻件类别
分批条件
同一号
同一钢号，相同热处理规范
同一钢号，相同热处理炉次
同一熔炼炉号，相同热处理炉次每个锻件单独进行
注：取样数量按百分比计算时，不足1件的余数计算为整1件。抽样规
每批锻件的5%，但不少于5件样
100%
1．重量在200kg以下，≤200件抛验2件，≥200件抽验1%，但不少于2件重量在200kg以上，≤.100件抽验22.
件，≥100件抽验2%，但不少于3件100%
6.2.2当锻件只要求硬度时，同一~锻件的硬度偏差不超过40HB，同一批锻件的硬度相对差不超过50HB。但当锻件同时要求拉伸、冲击时，其硬度绝对值不作为验收依据。6.2.3取样位置（见图1）。
a。实心轴类锻件（圆形）的试样取自锻件加长段，并在横截面的边缘到中心的分之一处。方形和长形锻件的横截面对角线顶点至中心的三分之一处，空心件的试样应取自加长段壁厚的二分之一处：b.
实心盘类件的试样应取自加长段高度（厚度)或加大直径(厚度)的二分之--处。c.
6.2.4取样方向
a．轴类、简体和以拔长变形为主的锻件，其拉伸、冲击试样方向应取轴向（纵向）。当规定取横向（切向或径向)时，其力学性能应比纵向（表3)规定的值下降如表5规定的百分数；环类、盘类和以镦粗变形为主的锻件，其拉伸、冲击试样，应取生变形的方向，即圆周方间（切b.
向）。
6.2.5试验方法
6.2.5.1.拉伸试验按GB228规定。6.2.5.2Aku冲击试验按GB229规定，AkDVm按附录A（补充件）规定。6.2.5.3硬度试验按GB231规定。6.3外观、尺寸与公差
锻件外观质量检查以肉眼观察为准。加长郝分
切向试
级向试样
纵向试样
a）实心轴类锻件
图1各类锻件的取样位置
292
力学性能
Th
Ak
试样方向
切尚
横向
切向
横向
切向
横向
切向
横向
切向
横向
切向试样
加长部分
92
JB/T6397-
长部分
h）空心锻件
c）圆盘锻件
切向试样
）环形锻件
图1（完）
切向试样
级向试样
加长部分
切向试样
加长部分
切向试样
：锻件横向（切向）试样力学性能降低百分数表5
电炉钢
锻造比
5
5
5
5
5
25
25
20
20
25
25
>5
5
5
5
5
40
40
40
40
40
141
10
2～3
5
10
5
10
25
25
25
30
30
35
1～25t钢锭
4 5
5
10
5
10
30
35
30
35
30
40
碱
性
锻
>5
5
10
5
10
35
40
40
45
30
40
平
造
炉
钢
比
2-3
5
10
10
35
40
40
45
30
40
>25t钢锭
A~5
10
5
10
40
50
40
50
40
50
>5
5
10
5
10
45
50
60
50
60
293
7验收、复试和童新热处理
JB/T6397—92
7.1当锻件的化学成分、力学性能、外观、尺寸与公差均符合订货合同要求时，应予验收7.2当需方有其他附加要求时，应按供需双方共同商定的协议执行。7.3复试和重新热处理
7.3.1在规定的试验项目中的任何一个试验结果不符合本标准要求时，允许进行复试。复试的试样应取在靠近不合格试样的相邻位置。力学性能应取双倍试样复试，复试结果应全部满足本标准规定。当无法取10mm的拉伸试样时，可以取5mm的拉伸试样代替7.3.2当任何一个复试试验结果不合格时，锻件可以重新热处理，并重新取样试验。重新热处理的次数最多不超过3次，回火次数不限。8合格证书
锻件出广时供方应向需方提供订货合同中规定项目的检验结果的合格证书9打印、包装
每个锻件在相应钢锭水口端的位置打印供方厂标记、合同号、图号、熔炼炉号。经机加工的锻件装面要进行防锈保护，同时在包装运输时避免损坏。294
JB/T6397--92
附录A
金属DVM试样冲击试验方法
（补充件）
本附录适用于处在简支状态的金属试样在冲击负荷作用下折断时冲击吸收功的测是。A1试样
A1.1规定以10mm×10mm×55mm带有U型缺口的试样为标准试样，试样的尺寸及编差应符含图A1的规定。试样缺口底部应光，无与缺口轴线平行的明显划痕。进行或不进行仲裁试验，试样缺口底部的表面粗糙度参数R。值均为0.8um。55±1
27.5± 0. 5
0
6.8
+
R1±0.05
图A1DVM试样
10±0.1
Ae
注；根据技术条件规定试样可以保留个或两个轧制面，此时试样缺口的轴线应垂直于轧制面，试样宽度的偏差为0. 1 mml
A1.2试样毛坏切取的部位、取向、数量均应符合相应技术条件的规定。毛坏切取和试样加工过程中不应受工硬化或热影响而改变金属的冲击功能。A1.3试样的标记不应影响支座对试样的支承，也不应使缺口附近产生加工硬化。一般可标记在试样的端面、侧面或缺口背面距端面15mm以内，但不应标在支承面上。A2试验机
A2.1试验机的结构应具有足够的刚性。安装稳定牢固。机座的水平度不大于0.5/1.000A2.2试验机应具有1501和300了两个能量级的打击能力。试验机正常使用范围为每套摆锤最大打击能量的10%~~80%。
A2.3试验机试样支座及摆锤刀办尺寸应符会图A2的规定。30°±10°
1.5
11'±1
图A2DVM试样所用的试验机
295
JB/T6397--92
A2.4试验机标尺刻度误差，在任何--点均不应超过满量程的0.2%或读数值的0.4%A2.5摆锤刀刃开始接触试样的打击瞬间线速度应为5~5.5m/s。A3试验要求
A3.1试样在加工和保存期问应防止锈蚀，缺口部位应避免划伤。A3.2试验前应检查摆锤空打是否指零（摆锤自由下垂时，使被动指针紧靠主动指针并对准最大冲击能量处，扬起摆锤空打，被动指针应指示零位），其偏差不应超过最小分度值的四分之A3.3试样的放置应紧贴支座，并能使摆锤刀刃打击在背向缺口的面，试样缺口对称面应位于两支座对称面上，其上偏差为十0.2mm，下偏差为零。A3.4当没有规定具体温度时，试验温度-般为20士5C。注：在上述温度范围以外进行试验时，试样打断时的实际温度与规定温度的偏差为士2C。试样应保温足够的时间（一般不少于10min），离开保温装置至打断的时间不应超过5s。②DVM试样冲击吸收的功称为缺口冲击功，以AkcWVM表示，单位为」。A4试验结果处理
计算时采用“四舍六人，五单双”数字修约规则，但界限值不允许修约。若操作失误，试样打断时卡锤，试样断口有明显淬火裂纹，则试验无效。附加说明：
本标准由机械电子工业部德阳大型锻锻件研究所提出并归口。本标准由机械电子工业部德阳大型锻锻件研究所负责起草。本标准主要起草人朱洁修。
296

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
