【国家标准(GB)】 额定电压450/750V及以下聚氯乙烯绝缘电缆 第7部分：二芯或多芯屏蔽和非屏蔽软电缆

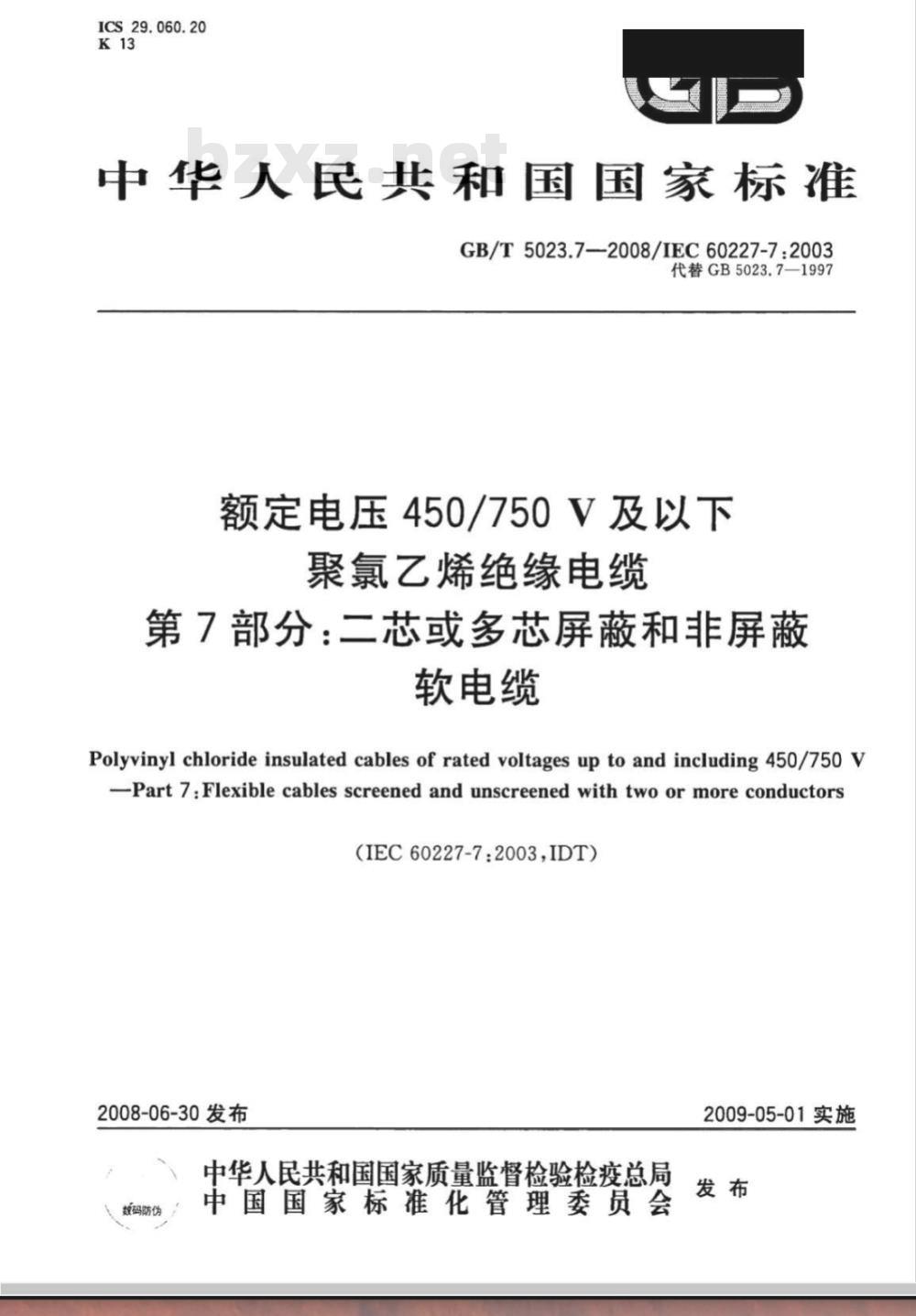

ICS29.060.20
中华人民共和国国家标准
GB/T5023.7—2008/IEC60227-7:2003代替GB5023.7-1997
额定电压450/750V及以下
聚氯乙烯绝缘电缆
第7部分：二芯或多芯屏蔽和非屏蔽软电缆
Polyvinyl chloride insulated cables of rated voltages up to and including 450/750 V-Part 7:Flexible cables screened and unscreened with two or more conductors（IEC60227-7:2003.IDT）
2008-06-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2009-05-01实施

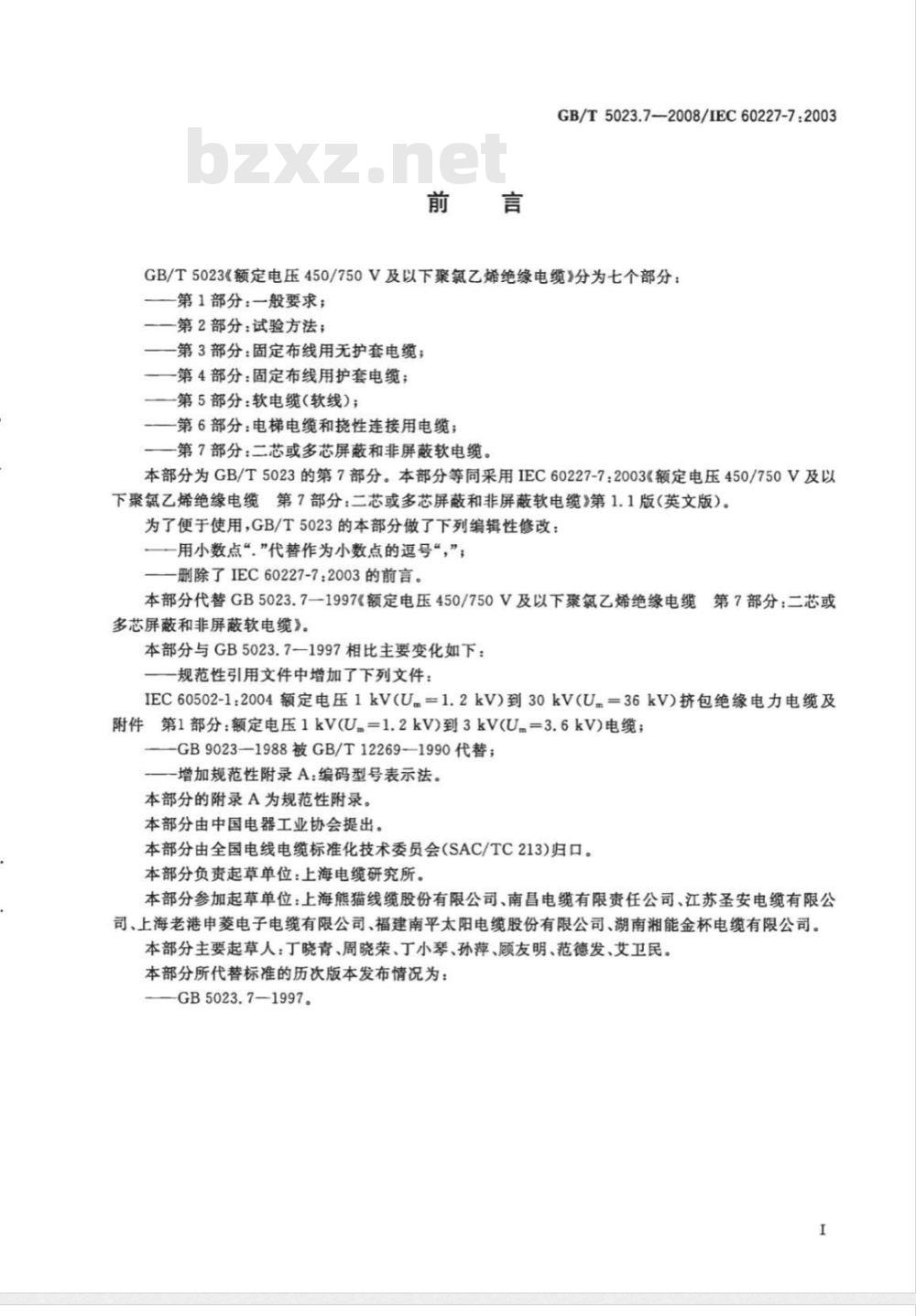

GB/T5023.7-2008/IEC60227-7:2003GB/T5023《额定电压450/750V及以下聚氯乙烯绝缘电缆》分为七个部分：第1部分：一般要求；
一第2部分：试验方法；
一第3部分：固定布线用无护套电缆；第4部分：固定布线用护套电缆；—第5部分：软电缆（软线）；
一第6部分：电梯电缆和挠性连接用电缆；—第7部分：二芯或多芯屏蔽和非屏蔽软电缆。本部分为GB/T5023的第7部分。本部分等同采用IEC60227-7：2003《额定电压450/750V及以下聚氟乙烯绝缘电缆第7部分：二芯或多芯屏蔽和非屏蔽软电缆》第1.1版（英文版）。为了便于使用，GB/T5023的本部分做了下列编辑性修改：一一用小数点“”代替作为小数点的逗号“，”；—删除了IEC60227-7：2003的前言。本部分代替GB5023.7—1997《额定电压450/750V及以下聚氮乙烯绝缘电缆第7部分：二芯或多芯屏蔽和非屏蔽软电缆》。
本部分与GB5023.7一1997相比主要变化如下：一规范性引用文件中增加了下列文件：IEC60502-1:2004额定电压1kV(U.=1.2kV）到30kV(U.=36kV）挤包绝缘电力电缆及附件第1部分：额定电压1kV(U.=1.2kV)到3kV(U.=3.6kV)电缆；——GB9023—1988被GB/T12269-1990代替；一增加规范性附录A：编码型号表示法。本部分的附录A为规范性附录。
本部分由中国电器工业协会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分负责起草单位：上海电缆研究所。本部分参加起草单位：上海熊猫线缆股份有限公司、南昌电缆有限责任公司、江苏圣安电缆有限公司、上海老港申菱电子电缆有限公司、福建南平太阳电缆股份有限公司、湖南湘能金杯电缆有限公司。本部分主要起草人：丁晓青、周晓荣、丁小琴、孙萍、顾友明、范德发、艾卫民。本部分所代替标准的历次版本发布情况为：GB5023.7—1997。

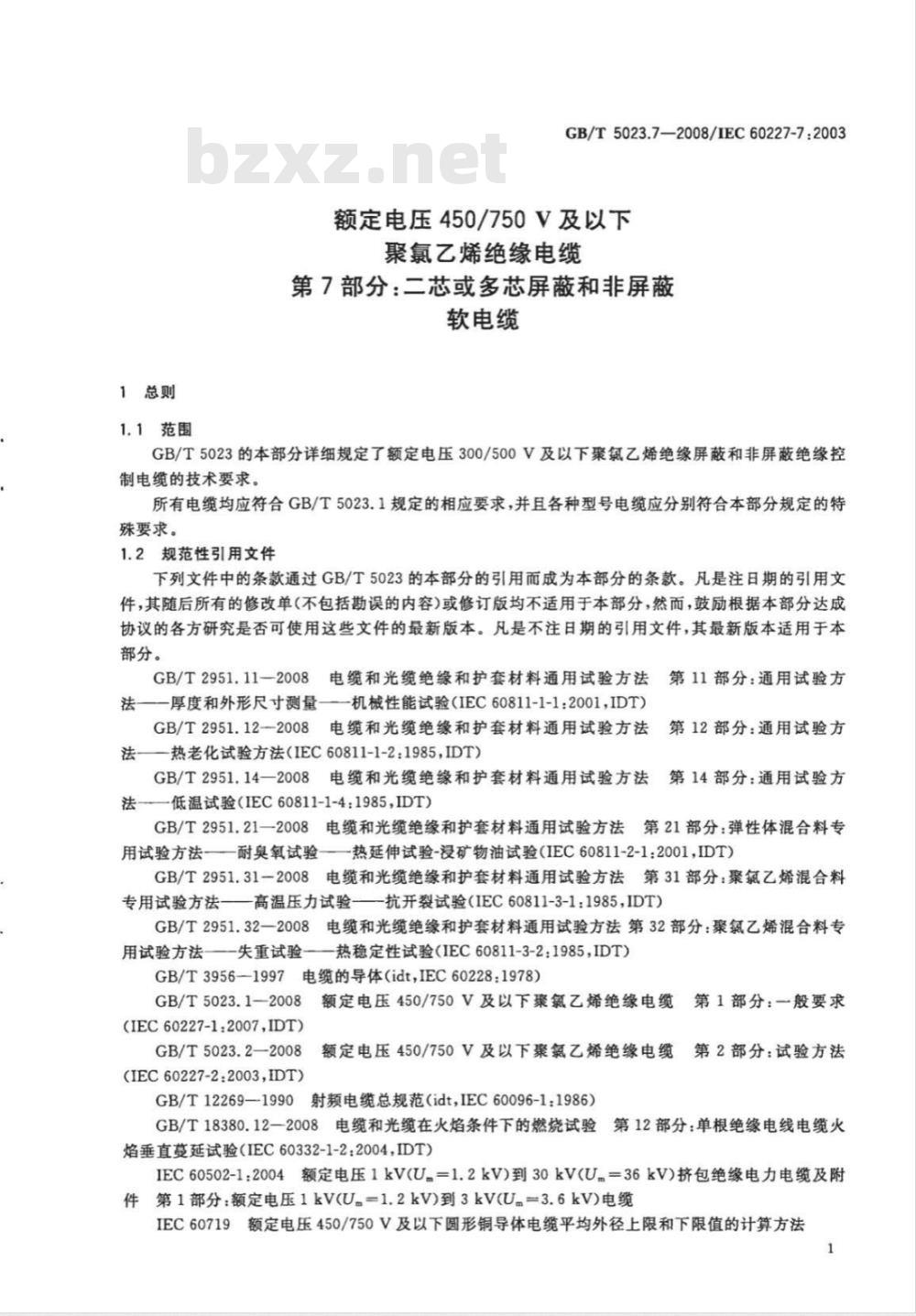

1总则
1.1范围
GB/T5023.7—2008/IEC60227-7:2003额定电压450/750V及以下
聚氯乙烯绝缘电缆
第7部分：二芯或多芯屏蔽和非屏廠软电缆
GB/T5023的本部分详细规定了额定电压300/500V及以下聚氯乙烯绝缘屏蔽和非屏蔽绝缘控制电缆的技术要求。
所有电缆均应符合GB/T5023.1规定的相应要求，并且各种型号电缆应分别符合本部分规定的特殊要求。
1.2规范性引用文件
下列文件中的条款通过GB/T5023的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2951.11一2008电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法——厚度和外形尺寸测量——机械性能试验（IEC60811-1-1:2001，IDT)GB/T2951.12-2008电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方法——热老化试验方法（IEC60811-1-2：1985，IDT）GB/T2951.14一2008电缆和光缆绝缘和护套材料通用试验方法第14部分：通用试验方法——低温试验（IEC60811-1-4：1985，IDT)GB/T2951.21一2008电缆和光缆绝缘和护套材料通用试验方法第21部分：弹性体混合料专用试验方法——耐臭氧试验——热延伸试验-浸矿物油试验（IEC60811-2-1:2001,IDT）GB/T2951.31-2008电缆和光缆绝缘和护套材料通用试验方法第31部分：聚氟乙烯混合料专用试验方法——高温压力试验——抗开裂试验（IEC60811-3-1：1985，IDT）GB/T2951.32一2008电缆和光缆绝缘和护套材料通用试验方法第32部分：聚氯乙烯混合料专用试验方法——失重试验——热稳定性试验（IEC60811-3-2:1985IDT）GB/T3956-1997电缆的导体（idtIEC60228：1978)GB/T5023.1-2008额定电压450/750V及以下聚氟乙烯绝缘电缆第1部分：一般要求(IEC60227-1:2007,IDT)
GB/T5023.2—2008
(IEC60227-2:2003,IDT)
额定电压450/750V及以下聚氟乙烯绝缘电缆第2部分：试验方法GB/T12269—1990射频电缆总规范（idt，IEC60096-1：1986）GB/T18380.12—2008电缆和光缆在火焰条件下的燃烧试验第12部分：单根绝缘电线电缆火焰垂直蔓延试验（IEC60332-1-2：2004，IDT）IEC60502-1:2004额定电压1kV(U.=1.2kV）到30kV(U.=36kV）挤包绝缘电力电缆及附件第1部分：额定电压1kV(U.=1.2kV)到3kV(U=3.6kV)电缆IEC60719额定电压450/750V及以下圆形铜导体电缆平均外径上限和下限值的计算方法1

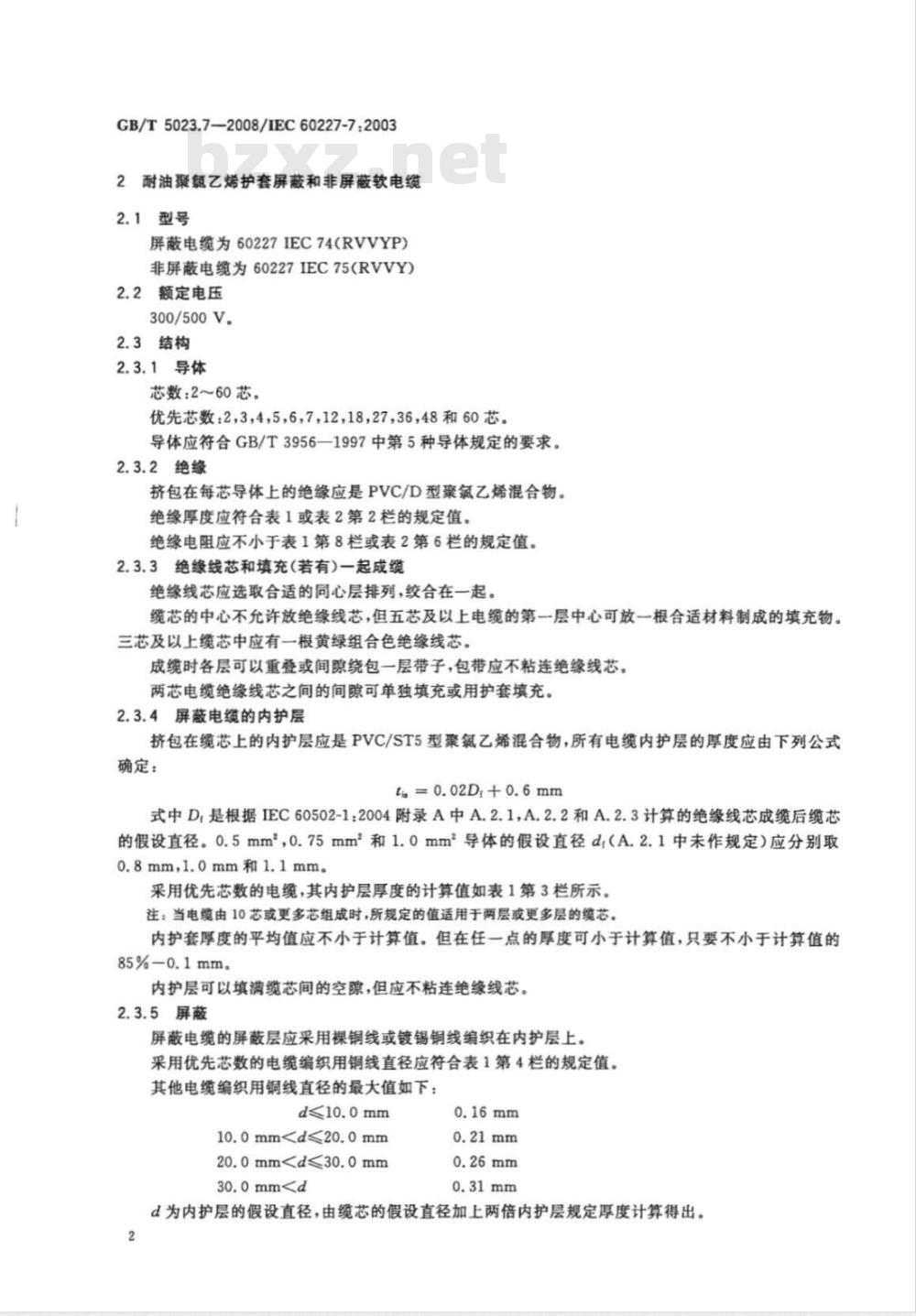

GB/T5023.7—2008/IEC60227-7:20032耐油聚氨乙烯护套屏蔽和非屏蔽软电缆2.1型号
屏蔽电缆为60227IEC74（RVVYP）非屏蔽电缆为60227IEC75（RVVY）2.2额定电压
300/500V。
2.3结构
2.3.1导体
芯数：2~60芯。
优先芯数：2,3，4,5,6,712,1827,36，48和60芯。导体应符合GB/T3956—1997中第5种导体规定的要求。2.3.2绝缘
挤包在每芯导体上的绝缘应是PVC/D型聚氛乙烯混合物。绝缘厚度应符合表1或表2第2栏的规定值。绝缘电阻应不小于表1第8栏或表2第6栏的规定值。2.3.3绝缘线芯和填充（若有）一起成缆绝缘线芯应选取合适的同心层排列，绞合在一起。缆芯的中心不允许放绝缘线芯，但五芯及以上电缆的第一层中心可放一根合适材料制成的填充物。三芯及以上缆芯中应有一根黄绿组合色绝缘线芯。成缆时各层可以重叠或间隙绕包一层带子，包带应不粘连绝缘线芯。两芯电缆绝缘线芯之间的间隙可单独填充或用护套填充。2.3.4屏蔽电缆的内护层
挤包在缆芯上的内护层应是PVC/ST5型聚氯乙烯混合物，所有电缆内护层的厚度应由下列公式确定：
tg=0.02D+0.6mm
式中D,是根据IEC60502-1:2004附录A中A.2.1,A.2.2和A.2.3计算的绝缘线芯成缆后缆芯的假设直径。0.5mm，0.75mm2和1.0mm导体的假设直径ds（A.2.1中未作规定）应分别取0.8mm，1.0mm和1.1mm。
采用优先芯数的电缆，其内护层厚度的计算值如表1第3栏所示。注：当电缆由10芯或更多芯组成时，所规定的值适用于两层或更多层的缆芯。内护套厚度的平均值应不小于计算值。但在任一点的厚度可小于计算值，只要不小于计算值的85%-0.1mm。
内护层可以填满缆芯间的空隙，但应不粘连绝缘线芯。2.3.5屏蔽
屏蔽电缆的屏蔽层应采用裸铜线或镀锡铜线编织在内护层上。采用优先芯数的电缆编织用铜线直径应符合表1第4栏的规定值。其他电缆编织用铜线直径的最大值如下：d<10.0mm
10.0mm20.0mmd为内护层的假设直径，由缆芯的假设直径加上两倍内护层规定厚度计算得出。2

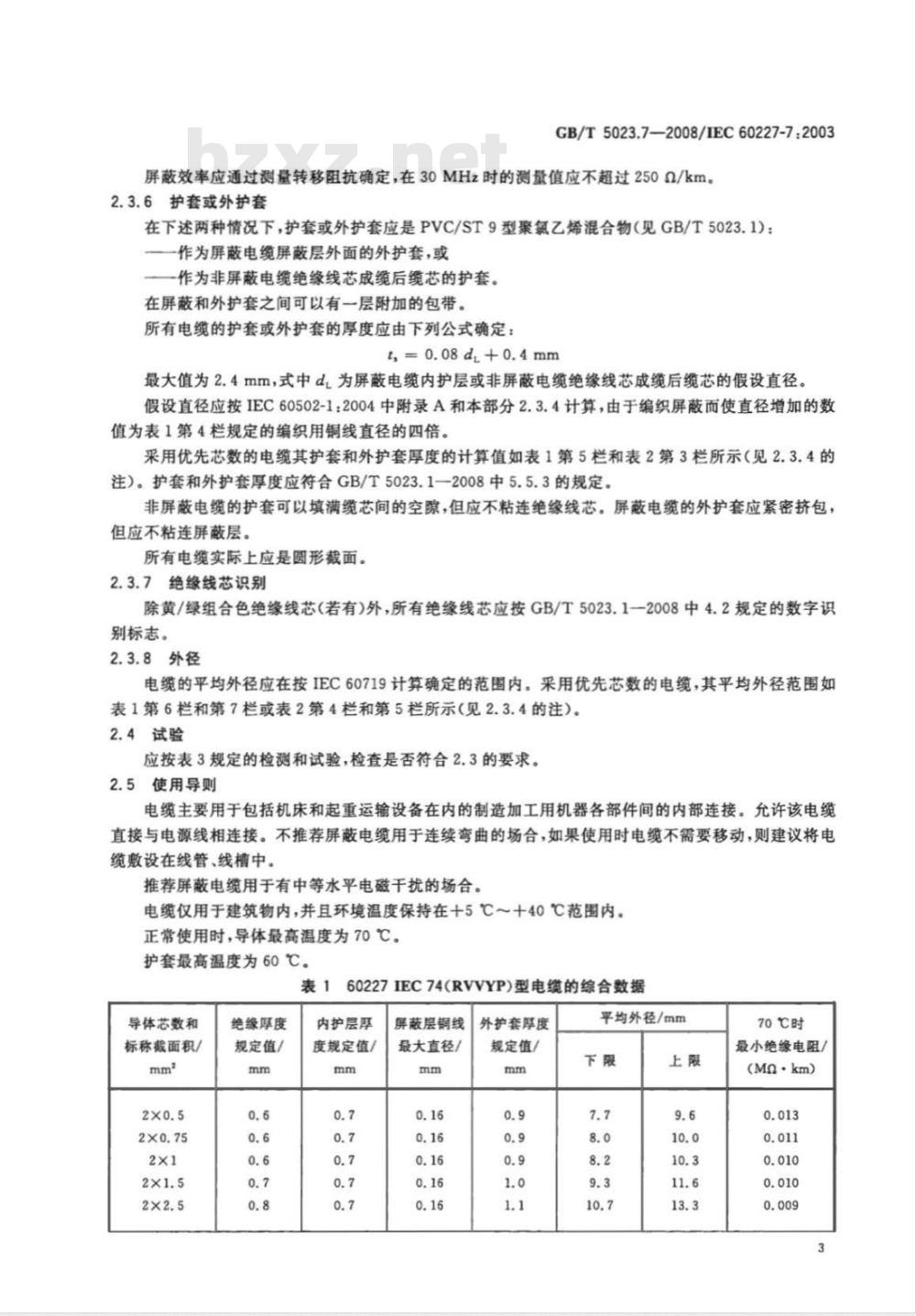

GB/T5023.7-2008/IEC60227-7:2003屏蔽效率应通过测量转移阻抗确定，在30MHz时的测量值应不超过250a/km。2.3.6护套或外护套
在下述两种情况下，护套或外护套应是PVC/ST9型聚氟乙烯混合物（见GB/T5023.1)：—一作为屏蔽电缆屏蔽层外面的外护套，或一作为非屏蔽电缆绝缘线芯成缆后缆芯的护套。在屏蔽和外护套之间可以有一层附加的包带。所有电缆的护套或外护套的厚度应由下列公式确定：t,=0.08d,+0.4mm
最大值为2.4mm，式中d，为屏蔽电缆内护层或非屏蔽电缆绝缘线芯成缆后缆芯的假设直径，假设直径应按IEC60502-1：2004中附录A和本部分2.3.4计算，由于编织屏蔽而使直径增加的数值为表1第4栏规定的编织用铜线直径的四倍。采用优先芯数的电缆其护套和外护套厚度的计算值如表1第5栏和表2第3栏所示（见2.3.4的注）。护套和外护套厚度应符合GB/T5023.1一2008中5.5.3的规定。非屏蔽电缆的护套可以填满缆芯间的空隙，但应不粘连绝缘线芯。屏蔽电缆的外护套应紧密挤包，但应不粘连屏蔽层。
所有电缆实际上应是圆形截面。2.3.7绝缘线芯识别
除黄/绿组合色绝缘线芯（若有）外，所有绝缘线芯应按GB/T5023.1一2008中4.2规定的数字识别标志。
2.3.8外径
电缆的平均外径应在按IEC60719计算确定的范围内。采用优先芯数的电缆，其平均外径范围如表1第6栏和第7栏或表2第4栏和第5栏所示（见2.3.4的注）。2.4试验
应按表3规定的检测和试验，检查是否符合2.3的要求。2.5使用导则
电缆主要用于包括机床和起重运输设备在内的制造加工用机器各部件间的内部连接。允许该电缆直接与电源线相连接。不推荐屏蔽电缆用于连续弯曲的场合，如果使用时电缆不需要移动，则建议将电缆敷设在线管、线槽中。
推荐屏蔽电缆用于有中等水平电磁干扰的场合。电缆仅用于建筑物内，并且环境温度保持在+5℃～+40℃范围内。正常使用时，导体最高温度为70℃。护套最高温度为60℃。
60227IEC74（RVVYP）型电缆的综合数据导体芯数和
标称截面积/
绝缘厚度
规定值/
内护层厚
度规定值/
屏蔽层铜线
最大直径/
外护套厚度
规定值/
平均外径/mm
70℃时
最小绝缘电阻/
(Mo·km)
GB/T5023.7-—2008/IEC60227-72003导体芯数和
标称截面积/
绝缘厚度
规定值/
内护层厚
度规定值/
表1(续)
屏蔽层铜线
最大直径/
外护套厚度
规定值/
平均外径/mm
70℃时
最小绝缘电阻/
(Mo·km)
导体芯数和
标称截面积/
导体芯数和
标称截面积
绝缘厚度
规定值/
内护层厚
度规定值/
绝缘厚度
规定值/
表1(续)
屏蔽层铜线
最大直径/
外护套厚度
规定值/
GB/T5023.7—2008/IEC60227-72003平均外径/mm
60227IEC75（RVVY）型电缆的综合数据平均外径/mm
护套厚度规定值
70℃时
最小绝缘电阻/
(Mo·km)
70℃时
最小绝缘电阻/
(Mn·km)
GB/T5023.7—2008/IEC60227-7:2003导体芯数和
标称截面积/
绝缘厚度
规定值/
表2(续）
护套厚度规定值/
平均外径/mm
70℃时
最小绝缘电阻/
(Mo·km)
导体芯数和
标称截面积/
绝缘厚度
规定值/
表2(续）
护套厚度规定值/
GB/T5023.7-—2008/IEC60227-7:2003平均外径/mmWww.bzxZ.net
70℃时
最小绝缘电阻/
60227IEC74（RVVYP）及60227IEC75（RVVY）型电缆的试验项目试验项目
电气性能试验
导体电阻
绝缘线芯按规定的绝缘厚度进行电压试验绝缘厚度≤0.6mm试验电压1500V绝缘厚度>0.6mm试验电压2000V
成品电缆2000V电压试验
70C时绝缘电阻
屏蔽电缆转移阻抗
结构尺寸检查
结构检查
绝缘厚度测量
内护层或护套或外护套厚度测量外径测量
平均值
椭圆度
绝缘机械性能
试验类型
试验方法
条文号
5023.2-2008
5023.2-2008
5023.2-2008
5023.2—2008
5023.2-2008
12269-1990
5023.1-2008和
5023.2-2008
5023.1—2008
5023.2-2008
5023.2-2008
5023.2—2008
5023.2-2008
检查和手工试验
GB/T5023.7—2008/IEC60227-7:2003序号
老化前拉力试验
老化后拉力试验
失重试验
内护层机械性能
老化前拉力试验
老化后拉力试验
试验项目
护套或外护套机械性能
老化前拉力试验
老化后拉力试验
失重试验
非污染试验
高温压力试验
护套或外护套
低温弹性和冲击强度
绝缘低温弯曲试验
护套或外护套低温弯曲试验
护套或外护套低温拉伸试验
成品电缆低温冲击试验。
热冲击试验
护套或外护套
成品电缆机械强度
非屏蔽电缆曲搅试验
不延燃试验
护套或外护套浸矿物油试验
若适用，见GB/T5023.1-2008中5.3.1，a
b仅适用于平均外径为12.5mm及以下电缆。c仅适用于平均外径超过12.5mm的电缆。d屏蔽电缆的内护层也应检查。
e不适用于18芯以上的电缆。
表3（续）
试验类型
试验方法
条文号
2951.11-2008
2951.12—2008
2951.32—2008
2951.11-2008
2951.12—2008
2951.11—2008
2951.12—2008
2951.32—2008
2951.12—2008
2951.31-2008
2951.31—2008
2951.14—2008
2951.14—2008
2951.14—2008
2951.14-2008
2951.31—2008
2951.31—2008
5023.2-2008
18380.12-2008
2951.21-2008
附录A
（规范性附录）
编码型号表示法
GB/T5023.7—2008/IEC60227-7:2003GB/T5023所包括的各种电缆型号用两位数字表示，放在60227IEC后面。第一位数字表示电缆的基本分类，第二位数字表示在基本分类中的特定型式。分类和型号如下：
0一一固定布线用无护套电缆
—一般用途单芯硬导体无护套电缆（60227IEC01）02———般用途单芯软导体无护套电缆（60227IEC02）05-—内部布线用导体温度为70℃的单芯实心导体无护套电缆（60227IEC05）06——内部布线用导体温度为70℃的单芯软导体无护套电缆（60227IEC06）07——内部布线用导体温度为90℃的单芯实心导体无护套电缆（60227IEC07）08——内部布线用导体温度为90℃的单芯软导体无护套电缆（60227IEC08）1
固定布线用护套电缆
10-—轻型聚氟乙烯护套电缆（60227IEC10）轻型无护套软电缆
41——扁形铜皮软线（60227IEC41）42-—扁形无护套软线（60227IEC42）43——户内装饰照明回路用软线（60227IEC43）一一般用途护套软电缆
轻型聚氯乙烯护套软线（60227IEC52）53
-普通聚氮乙烯护套软线（60227IEC53）56——导体温度为90℃的耐热轻型聚氮乙烯护套软线（60227IEC56）57——导体温度为90℃的耐热普通聚氯乙烯护套软线（60227IEC57）7——特殊用途护套软电缆
71c——圆形聚氟乙烯护套电梯电缆和挠性连接用电缆（60227IEC71c）71f——扁形聚氟乙烯护套电梯电缆和挠性连接用电缆（60227IEC71f)74
耐油聚氯乙烯护套屏蔽软电缆（60227IEC74）75—
耐油聚氯乙烯护套非屏蔽软电缆（60227IEC75）9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
