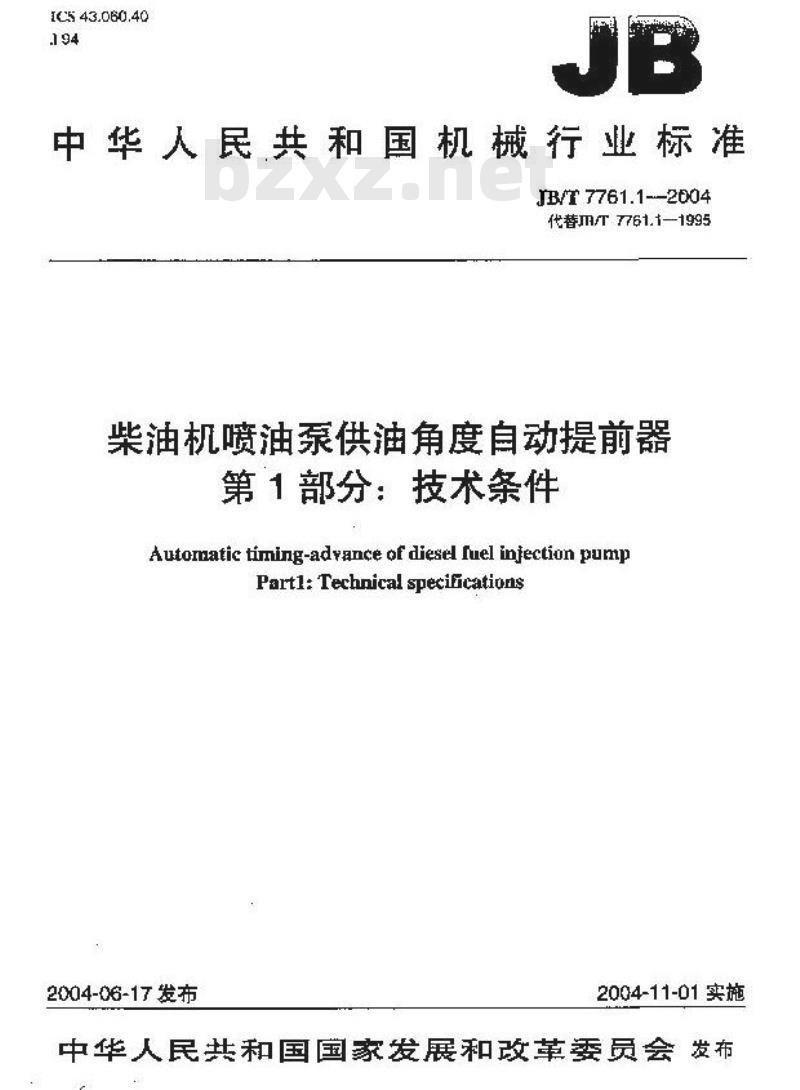

【机械行业标准(JB)】 柴油机喷油泵供油角度自动提前器 第1部分：技术条件

1C543.060.40
中华人民共和国机械行业标准
JB/T 7761.1--2004
代替mT7761.1-1995
柴油机喷油泵供油角度自动提前器第1部分：技术条件
Automatic timing-advance of diesel fuel injection pumpPartl: Technical speciicatiors2004-06-17发布
2004-11-01实施
中华人民共和国国家发展和改革委员会发布前言

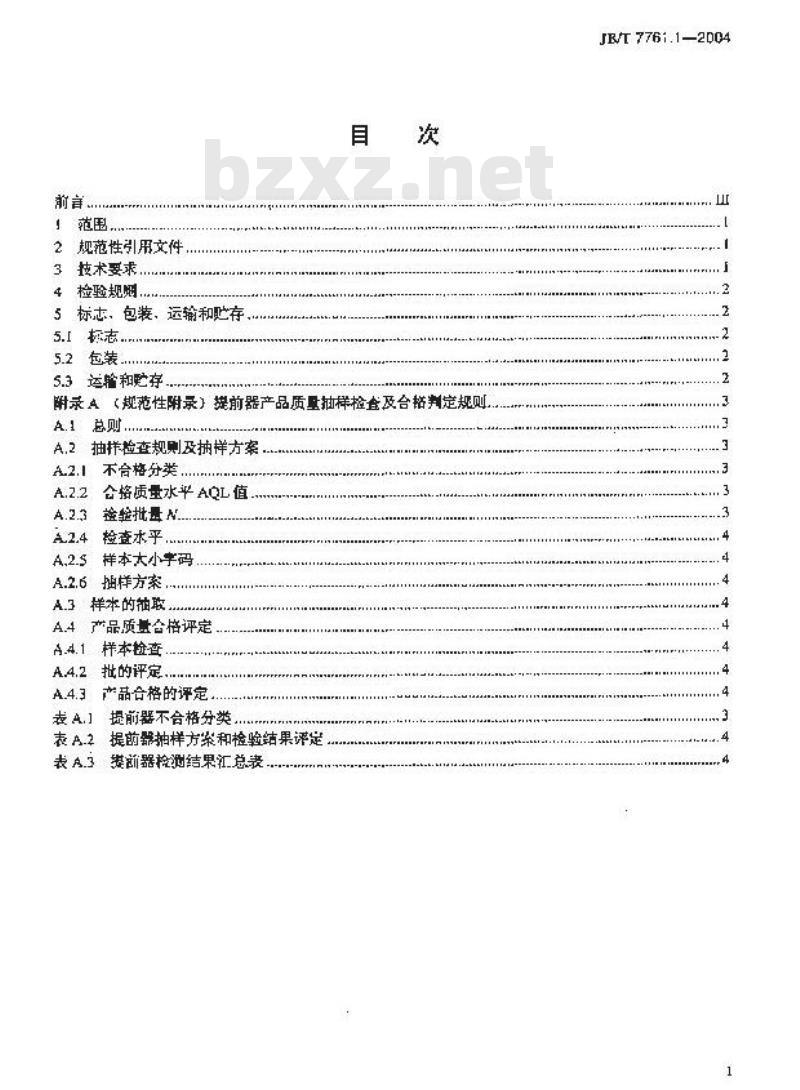

范围，
2规范性引用文件
3技术要求..
4检验规删.
5标志，包装、运输和贮存，
5.2包装.
5.3运输和贮存
附录A（规范性附录）提前器产品质坚抽样检套及合错判定规则A.总则.
A.2抽托检查规则及抽样方案
A.不合格分类.
A.2.2合格质量水平AQL值
A.2.3检验批量 N
A2.4检查水乎
A.2.5样本大小李码
A.2.6抽样方案
A.3样水的袖取
A.4产品质量合格评定
A.4.1样本检查
A.4.2批的评定
A.4.3产品合格的评定,
提前器不合格分类
提前幕抽样方案和检验结果评定湛前器检洲结果汇总表
JR/T7761.1—2D04

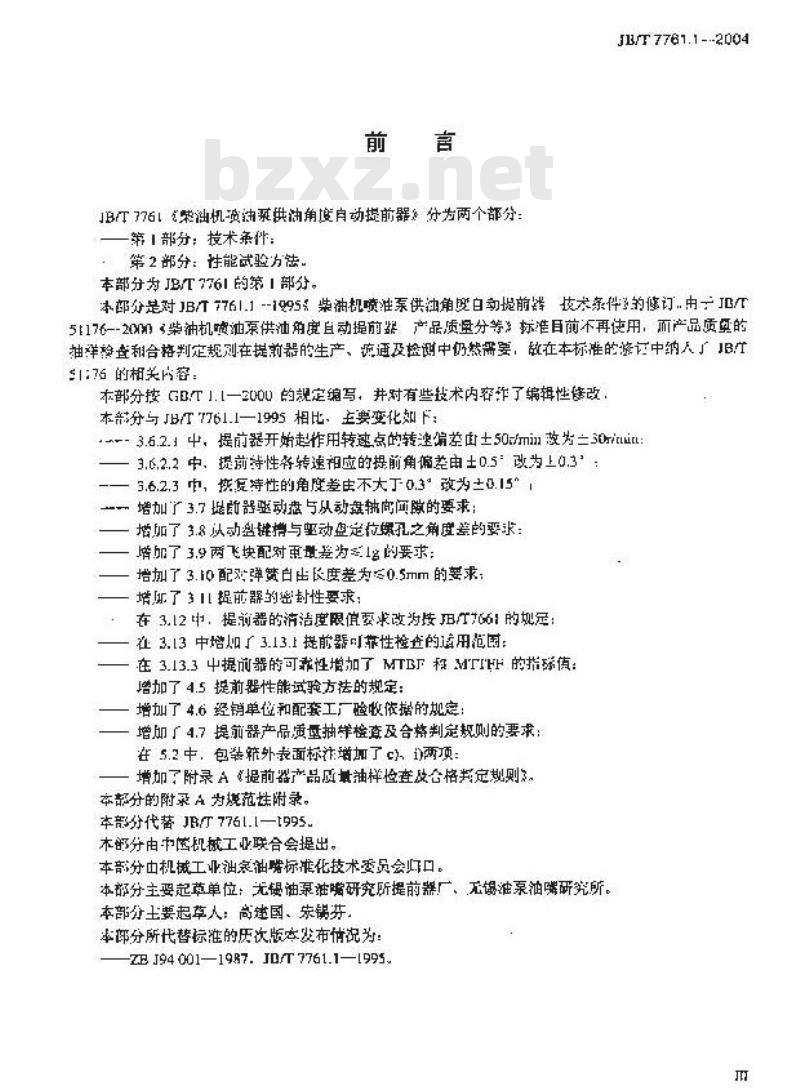

JB/T7761柴油机遗油系供油角度自动提前器》分为两个都分：第「部分：技术条件：
第2部分：性能试验方法。
本部分为JB/T7761的第1部分。
JB/T7761.1--2004
本部分是对JB/7761.1--1995柴油机喷准泵供油角度白动提前错技条件的停订.由一JB/T51176--200紫油机喷池系供油的度直动提前器产品质量分等标准目前不再使用，而产品质单的抽详龄查利合格判定规则在提前器的生产、通及检谢中仍然需要，故在本标准的修订中纳人广JB门1:76的相关内容
本部分控GB/T1.1一200U的规定缩写，并对有些技术内容作了编辑性修改，本能分与JB/T7761.1—1995相比，点要变化如下：--3.6.2.1中，提前器开始超作用转速点的转速偏差由土50z/mim效为二30/tuim:3.6.2.2中，提前等性转速相应的提前角偏差由±0.5”改为上0.3，：3.6.2.3巾，拨复持性的角度差由不大于0.3°改为±0.15°“增加广3.了提前器驱动盘与从动囊轴面间做的要求：增加了3.8从动盘链槽与坚动盘定位频孔之角度差的要求：增加了3.9两飞块配对更量差为≤1的要求：增加了3.10配对弹贫白出长度差为0.5mm的要求：培所了3提前器的密封性要求：
在3.12中，提前器的消洁度限值要求改为接B/T661的现定：在3.13中增如了3.13.1提前器可靠性检查的选用范围：在3.13.3中提前器的可非性增加了MTBF和MTIFH的指标慎增加了4.5提前器性能试验方法的规定：增加了4,6经销单位和配套工广收依播的规案增加广4.7提前器产品量抽样检查及合格判定规则的要求：在5.2中，包装箍外表面标准增加了c)、i两项增加了附录A“提前器产品质墩油样检查改合格判定规则3。本都分的附录A为娩范性附录。
本部分代替JBT7761.1—1995
本部分由中国机械工业联合会提出。本部分中机械工业油家油嘴标准化技术委员会归口。本部分主要起草单位：无锡油泵油嘴研究所提前器厂、无馒油泵油嘴研究所。本部分土要起草人：尚建国、东锡芬本部分所代替标准的厌次版本变布情税为：ZBJ94001—1987.JD/T7761.1—[995.1范围
柴油机喷油泵供油角度自动提前器第1部分：技术条件
JBFT7761.1—2004
本部分规定了与柴油喷油基直接连接的机械离心式供油角度真动提前器（以下简称提前器）的技代要求，检验规则，标志、包装、运输和存等要求，无部分适用于柴油机购油乘用提前器：2规范性引用文件
下列到文件中的系款薄过下6的本部分的引用而成为本分的款，凡是注用期的引用文件，其跨后所有的修改单1不包括勘误的内容）或够订版均不适用于本部分，熟而，鼓谢根据本部分达成决议的各方研究提否可使用这垒文性的最新版本。凡是不社甘期的引用文件，其最新版本适用于本部分GB/12828.1一2003计-数拍样检验理序第1部分：按费受质散限（AQL）检索的逐批检验抽样计划GB/T2829一2002周期检验计数样程序及表（适用于对过程稳定挫的检验）I3923染油机喷油蒙联轴器型式及基本尺寸JB/7661—2004紫油批油泵油嘴产品游洁度限值及测定方法JB.T7761.2—2004柴油机喷油余供油角度点动提部器第2部价：性能试验方法JB/T500632000柴油机喷油泵供油角度直动提前器总成可带性考核评定方法，试验方法：故降分类及判定规别
3技术要求
3.1提前器应按经规定程序批推的产品图样和技术文件微造，并荐合牵标准的要求，3.2提前靠表面色泽必领均对，不得有攀纹，结疤、毛刺和锈蚀。3.3提药器连接方式和安装尺寸、应符合JB3923中的规。3.4据前器各运动件在工作过程中，成能灵活运动，不得有阻渐现象，3.5单独据帮式提前器应运转我，寄封良好，在运转不充许有导常响声和漏油现象。3.6提均器特性：
3.6.1摄前器标性应在满油录总成标定供独需位竞时别定，3.6.2提前器特性的允许偏差：
3.6.2.1提前器开始起作用转连点的转速偏差为±30r/min（溃油泵凸轮轴转速），9.6.2.2提前特性各转速相成的提前角确差为土0.3°（喷油象凹轮轴转角）：3.6.2.3恢复特性的角度差不大于10.15”喷油泵轮轴转价）。3.7提前器驱动盘与从动盘轴向间断按有关技术文件要求3.8以效盘链相与驱效盘刻线标记处位螺批的集度差为土1”。3.9两飞决配对重量花为≤1%：
3.10配对弹黄白由民度差为多0.5mm。3.11提前器的举封性：单独润流式提前器应离封，当加油1l处谨人0.1Ma压缩空气时，提前器漫布柴油巾15s内不混气。
3.12提前器的清洁度要求按JB/T7661的规定热行.JB/T 7761.1—2004
3.t3提前器的可带性：免费标准bzxz.net

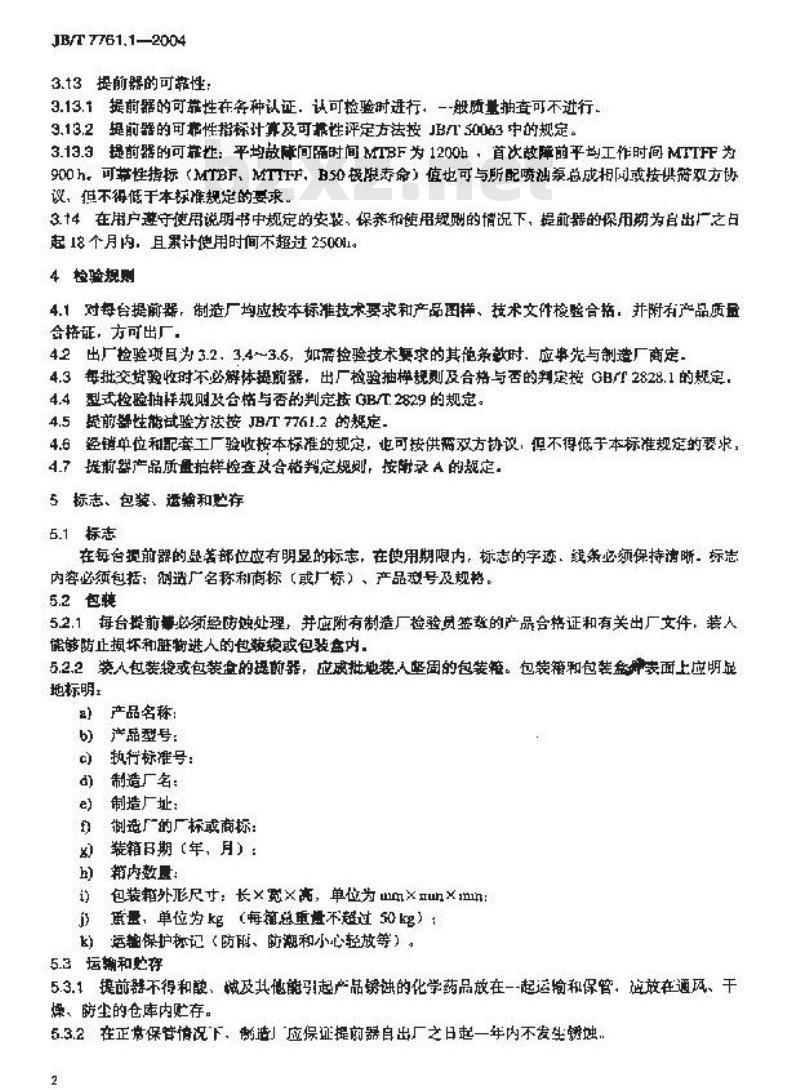

3.13.1提前器的可靠性在各种认证，认可检验时进行，一-般质量抽查可不进行。9.13.2提前器的可靠性指标计算及可靠性评定方法按JB50063中的规定。3.13.3提前器的可靠性：平均故障间隔时间MTBF为1200h，首次故障前平均工作时间MTTFF为900h，可带性标（MTBF，MTTFF，B50极脏寿命）值也可与所配喷油泵总成相同或按供蔽双方协议，癌不得低于本标准规定的要求。314在用户遵守使用说明书中规定的安装，保养和用规则的情况下，提前器的保用期为自出广之日起18个月内，且累计使用时间不超过25001。4检验规则
4.1对每台提前器，制造厂均应按本标准技术要求和产品图样、技术文件检验合括，并附有产品质盈会格证，方可出厂，
42出厂检验项目为3.2，3.4～3.6，如需检验技术要求的其他条款时、应事先与制造厂商定，4.3每批交货验收时不必解体提前暴，出厂检验抽样规则及合格与否的判定按GB门2828.1的规定，4.4型式检验抽择规则及合帖与否的判定按GB/T.2829的规定。4.5透前静性能试验方法按JB/T7761.2的规定.4.6经销单位和配套工厂验收按本标准的规定，也可按供需双方协议，但不得低于本标准规定的要求，4.7提前器产品质量拍样检查及合格判定规划，按附录A的规定。5标志、包装、运输和些存
5.1标志
在每现前器的显苦部位成有明显的标志，在快用期限内，标志的字迹，线条必须保持清晰。标志内容必须包括：润造广名称利商标【或厂标）、产品型号及规格。5.2包裹
5.2.1每台提前撑必须经防蚀处理，并应附有制造厂检验员签载的产品合格证和有关出厂文件，装人能够防止损坏和避物进人的包赖袋或包装盘内5.2.2装人包装袋或包装盘的提前器，应成批地装人坚固的包装箍。包装箱和包装呼表面上应明显地标明1
a）产品名称：
产品型号：
执行标准号：
制造厂名：
制造厂址：
制造厂的厂标或商标：
装箱日期（年，月）：
箱内数盟：
包装外形尺寸：长宽高，单位为mj重盘，单位为kg（每箱总重量不超过50kg）飞运翰保护标记（防解、筋潮和小心轻放等）。5.3运输和贴存
5.3.1携前器不得和、械及其悠能引起产品锈进的化学药品放在一-起运输和保管，选放在随风、干燥、防尘的仓库内贮存。
5.3.2在正常保管况下，谢造」应保证提前器自出厂之日起一年内不发生锈蚀.2
A.1总则
附录A
（规范性附录）
提前馨产品质量描样检查及合格判定规购JB/T7761.1—20Q4
本附录给出了与油机喷试要真提连接的机撼离心式供油角度自动提前器（以下简称提前器）产品质量推样检变及合格判定规则。本附录适用工报前露产品的质量检醇和合搭评定。A.2抽样检查规则及抽样方熟
抽祥检查规则及抽样方案接CB/T2828.1的撼带，A.2.1不合格分类
按GB2828.1规定，叠检产品的质量特性求符合标准或图样规定称为不合格，按其对产品量的互要性分类，一般游不合格分为A类不合格。类不合格、C类不合格。提前器的不合格分类见表A.1，A2.1.1A类不合格：产品的极重要质量特性不符规定A,2.1.2类不合格：产品的重要质盘特性不符合规定，4.2.1.3C类不合格：产品的一能质量特性不符合规定衰A,1提前置不合格分类
不合括分类
可雄性
使用变谢
密封性
提的器开始起作用转速点的转速偏差项
当于测获转速范国的各相应转速的摄前角充许偏整迷
恢复特性的角度差
驱动盘与以动盘轴尚阅隙
以动盘键精与弱动盘剂线标记处螺孔的角既葡左配对飞块重量差
配对弹减自由长既差
外观质量
投前举在运转过程中应乎铭，无丹带均产A.2.2台格质量水平AOL值
提前器产品的合格质显水平AQL值见表A.2。A.2.3拉验批量N
（即30%、60%。100%标定点转
规定检验批重为500台，实验批不得小于规定批的数量，如火丁规定批的数带，则定将产品批分成1RT77611..2004
若于批，随机抽驱其中--批供地详查，在用户或销费祝格抵准叫，批些大小不照，A2.4检查水平
对提前器，A类不合格采用持殊检查水平S-1、B、C类不合格均采用特殊检水平S-4，见表人.2A.2.5样本大小字码
提据交验批及检查水平，从GB/T2828.1中查出各类相应的样求人小字码，与衣4.2A2.6抽样方牵
采尚正带核查一-改抽托方案：换据样本大小字码和AQI值，在GT2828.1中查出排应内上带检查次描样方案（样本数、食格判定数4：不合格辨定数R），见表4.2：表A2提前器抽样方案和检验结果评定不合格分类
博酸批域《N)
样本小子字吗
择本数）
合格质盟水平AQL
合格判定数。
小合格别定款R
4.3样本的抽取
可性按B/T50063要求，清箔度择本数4
样本应在用户单位、商业部门或配件公司随机抽收，此时可不量批量范围下限值限制.如上述地点无费，经有关部门同意，可在产编上或近期（入个月之内）人库的产品中抽取，此时必须严格执4.2.3所规定的批量池围
A.4产品质量合格评定
A.4.1.样本检
样本应按表A.1规定的不合格分类和表A.2规定的抽排方案，并本标准的靓定进行检查。A.4.2批的评定
4.4.2.1样本经全数检验后，把结果填人汇总表A3，势备类的拍样方案分别作山检验结论，判定合格与否，然后作出最路评是。
A.4.2.2根据样本检查的结果，若杆本中某类的不合格项数小于或等于合格判定数A值时，则判该资为合格。若样本中某考的不合格项数大十或等于不合格判定数&值时，则判该类为不合格。当各类全为合格时：该批产品才能最整整判为食格：A.4.3产品合搭的评定
A.4.3.1，样本经余数检验后，当样本中各类的不合格项数均小于或等于合格判定数4,值时，评被检产品为合格。若样4中某类的不合格项数大于或等于不合格判是数R。值过，则评被检产品为不合格：A.4.9.2始产品被评为不合格，允许兴个尺以后再补查-次，如补查合格勿评为合格。表A.3提前器检刚喆果汇总表
琉目类别
A类不合格项
B类不合格项目
C类不合格项目
实测不自格项效
合格划降数A。值不合格判定数R0
按类判定
最终判定
