【国家标准(GB)】 矿用橡套软电缆 第4部分:额定电压0. 66/1.14 kv采煤机金属屏蔽软电缆
本网站 发布时间:
1991-06-06 16:00:00
- GB12972.4-1991
- 已作废
标准号:
GB 12972.4-1991
标准名称:
矿用橡套软电缆 第4部分:额定电压0. 66/1.14 kv采煤机金属屏蔽软电缆
标准类别:
国家标准(GB)
标准状态:
已作废-
发布日期:
1991-06-06 -
实施日期:
1992-03-01 -
作废日期:
2009-04-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
KB
标准简介/下载
点击下载
标准简介:
本标准规定了额定电压0.66/1.14 kV采煤机金属屏蔽软电缆产品品种、技术要求、试验方法和检验规则。本标准适用于额定电压0.66/1.14kV采煤机及类似设备用铜芯橡皮绝缘橡皮护套金属屏蔽软电缆。本标准应与GB 12972.1一起使用。 GB 12972.4-1991 矿用橡套软电缆 第4部分:额定电压0. 66/1.14 kv采煤机金属屏蔽软电缆 GB12972.4-1991 标准下载解压密码:www.bzxz.net
标准内容
部分标准内容:

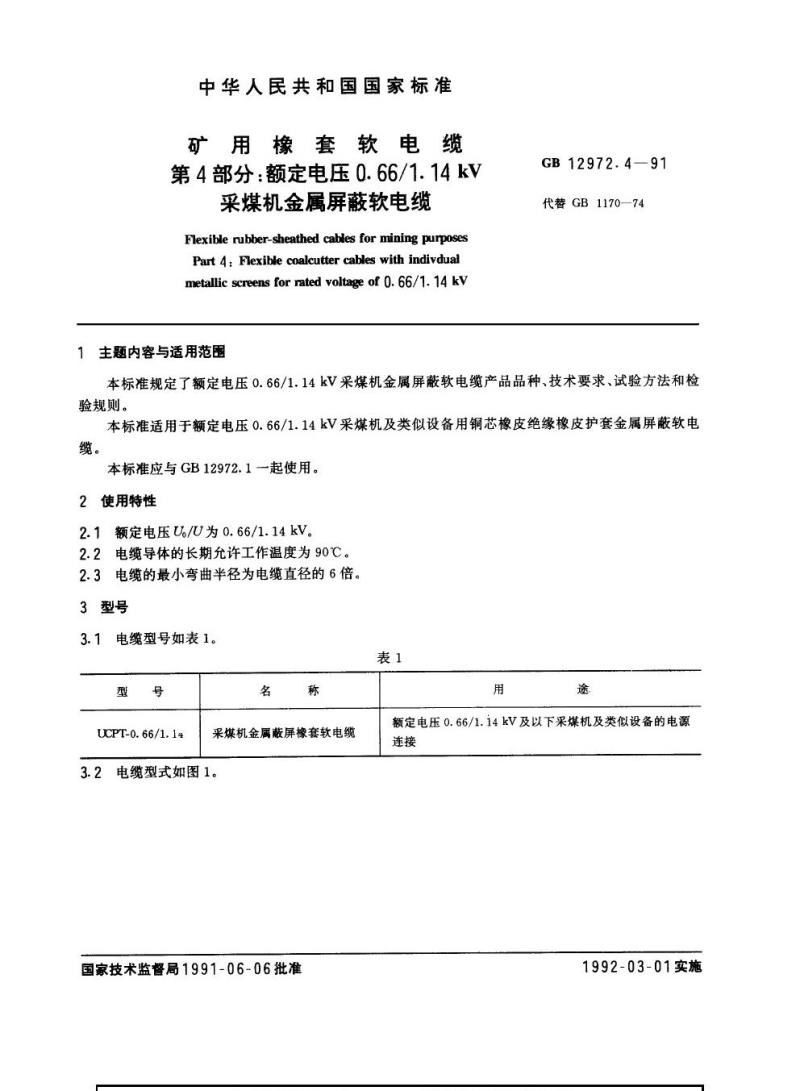

中华人民共和国国家标准
矿用橡套软电缆
第4部分:额定电压0.66/1.14kV采煤机金属屏蔽软电缆
Flexible rubber-sheathed cables for mining purposesPart 4: Flexible coalcutter cables with indivdualmetallic screens for rated voltage of 0. 66/1. 14 kV主题内容与适用范围
GB12972.4—91
代替GB1170—74
本标准规定了额定电压0.66/1.14kV采煤机金属屏蔽软电缆产品品种、技术要求、试验方法和检验规则。
本标准适用于额定电压0.66/1.14kV采煤机及类似设备用铜芯橡皮绝缘橡皮护套金属屏蔽软电缆。
本标准应与GB12972.1一起使用。2使用特性
2.1额定电压Uo/U为0.66/1.14kV。2.2电缆导体的长期允许工作温度为90℃。2.3电缆的最小弯曲半径为电缆直径的6倍。3型号
3.1
电缆型号如表1。
表1
型
号
UCPT-0.66/1.14
名
称
采煤机金属蔽屏橡套软电缆
2电缆型式如图1。
3.2
国家技术监督局1991-06-06批准用
途
额定电压0.66/1.14kV及以下采煤机及类似设备的电源连接
1992-03-01实施
4规格
GB12972.4—91

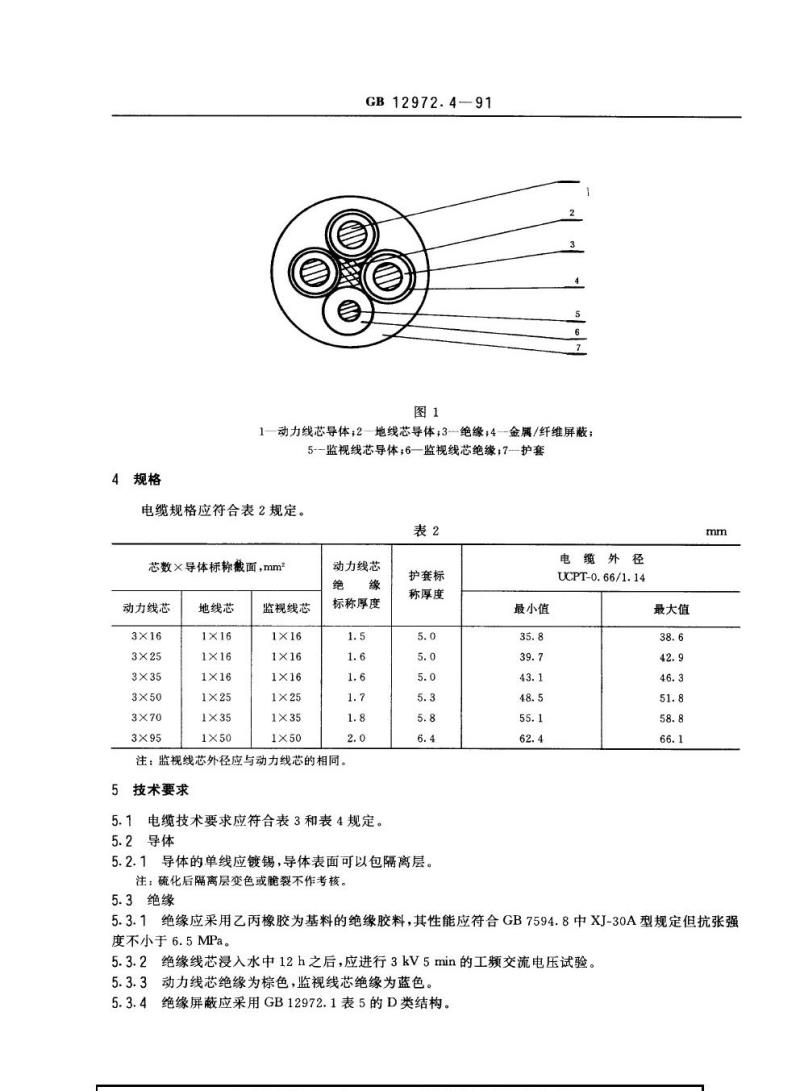

图1
2
3
4
5
6
7
1一动力线芯导体;2一地线芯导体,3一绝缘:4一金属/纤维屏蔽:5--监视线芯导体;6—监视线芯绝缘;7—护套电缆规格应符合表2规定。
表2
芯数x导体标称截面,mm2
动力线芯
3×16
3×25
3×35
3×50
3×70
3×95
地线芯
1×16
1×16
1×16
1×25
1×35
1×50
监视线芯
1×16
1×16
1×16
1×25
1×35
1×50
动力线芯
绝
缘
标称厚度
1.5
1.6
1.6
1.7
1.8
2.0
注:监视线芯外径应与动力线芯的相同。5技术要求
5.1电缆技术要求应符合表3和表4规定。5.2导体
护套标
称厚度
5.0
5.0
5.0
5.3
5.8
6.4
5.2.1导体的单线应镀锡,导体表面可以包隔离层。注:硫化后隔离层变色或脆裂不作考核。5.3绝缘
最小值
35.8
39.7
43.1
48.5
55.1
62.4
电缆外径
UCPT-0.66/1.14
最大值wwW.bzxz.Net
38.6
42.9
46.3
51.8
58.8
66.1
mm
5.3.1绝缘应采用乙丙橡胶为基料的绝缘胶料,其性能应符合GB7594.8中XJ-30A型规定但抗张强度不小于6.5MPa。
5.3.2绝缘线芯浸入水中12h之后,应进行3kV5min的工频交流电压试验。5.3.3动力线芯绝缘为棕色,监视线芯绝缘为蓝色。5.3.4

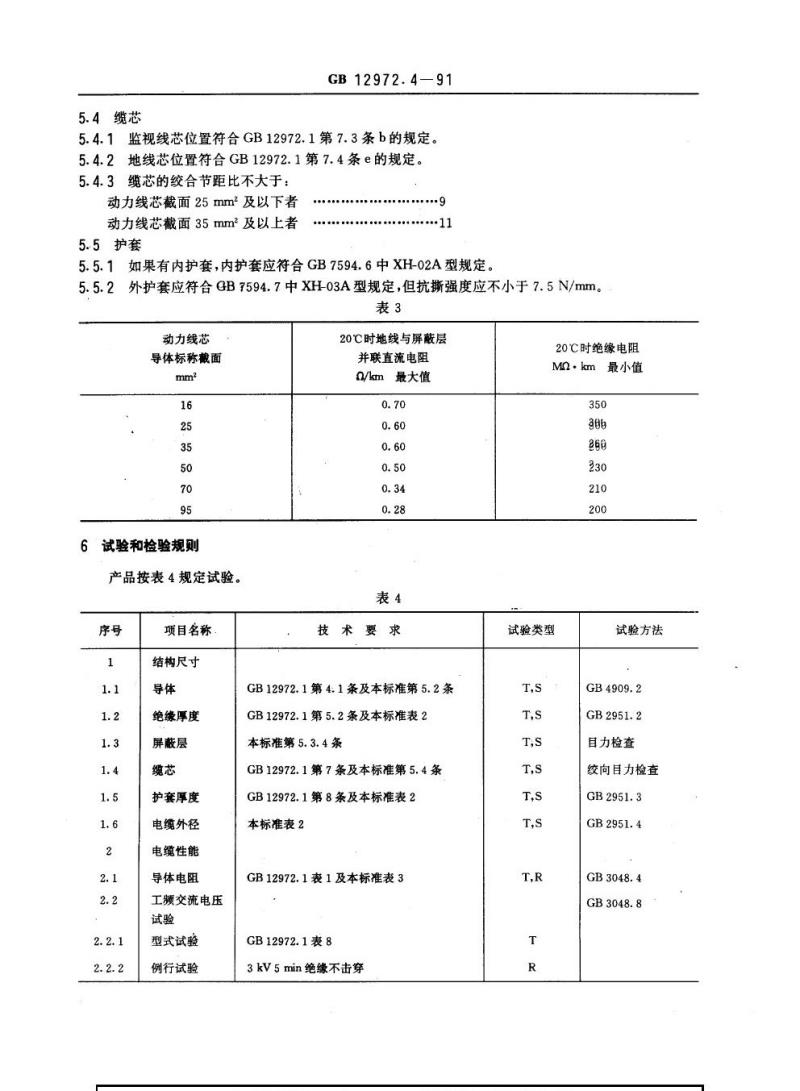

绝缘屏蔽应采用GB12972.1表5的D类结构。5.4缆芯
GB12972.4—91
5.4.1监视线芯位置符合GB12972.1第7.3条b的规定。5.4.2地线芯位置符合GB12972.1第7.4条e的规定。5.4.3缆芯的绞合节距比不大于:动力线芯截面25mm2及以下者
动力线芯截面35mm2及以上者
5.5护套
C
.11
5.5.1如果有内护套,内护套应符合GB7594.6中XH-02A型规定。5.5.2外护套应符合QB7594.7中XH-03A型规定,但抗撕强度应不小于7.5N/mm。表3
动力线芯
导体标称截面
mm2
16
25
35
50
70
95
试验和检验规则
6
产品按表4规定试验。
序号
1
1.1
1.2
1.3
1.4
1.5
1.6
2
2.1
2.2
2.2.1
2.2.2
项目名称
结构尺寸
导体
绝缘厚度
屏蔽层
缆芯
护套厚度
电缆外径
电缆性能
导体电阻
工频交流电压
试验
型式试验
例行试验
20℃时地线与屏蔽层
并联直流电阻
0/km最大值
0.70
0.60
0.60
0.50
0.34
0.28
表4
技术要求
GB12972.1第4:1条及本标准第5.2条GB12972.1第5.2条及本标准表2
本标准第5.3.4条
GB12972.1第7条及本标准第5.4条GB12972.1第8条及本标准表2
本标准表2
GB12972.1表1及本标准表3
GB12972.1表8
3kV5min绝缘不击穿
20℃时绝缘电阻
M2·km最小值
350
366
266
230
210
200
试验类型
T,s
T,s
T,s
T,s
T,s
T,s
T,R
T
R
试验方法
GB4909.2
GB2951.2
目力检查
绞向目力检查
GB2951.3
GB2951.4
GB3048.4
GB3048.8
序号
2.3
2.4
2.5
2.6
2.7
3
4
项目名称
绝缘吸水性
绝缘电阻
燃烧试验
绝缘物理机械
性能
护套物理机械
性能
识别标志
交货长度
GB12972.4-91

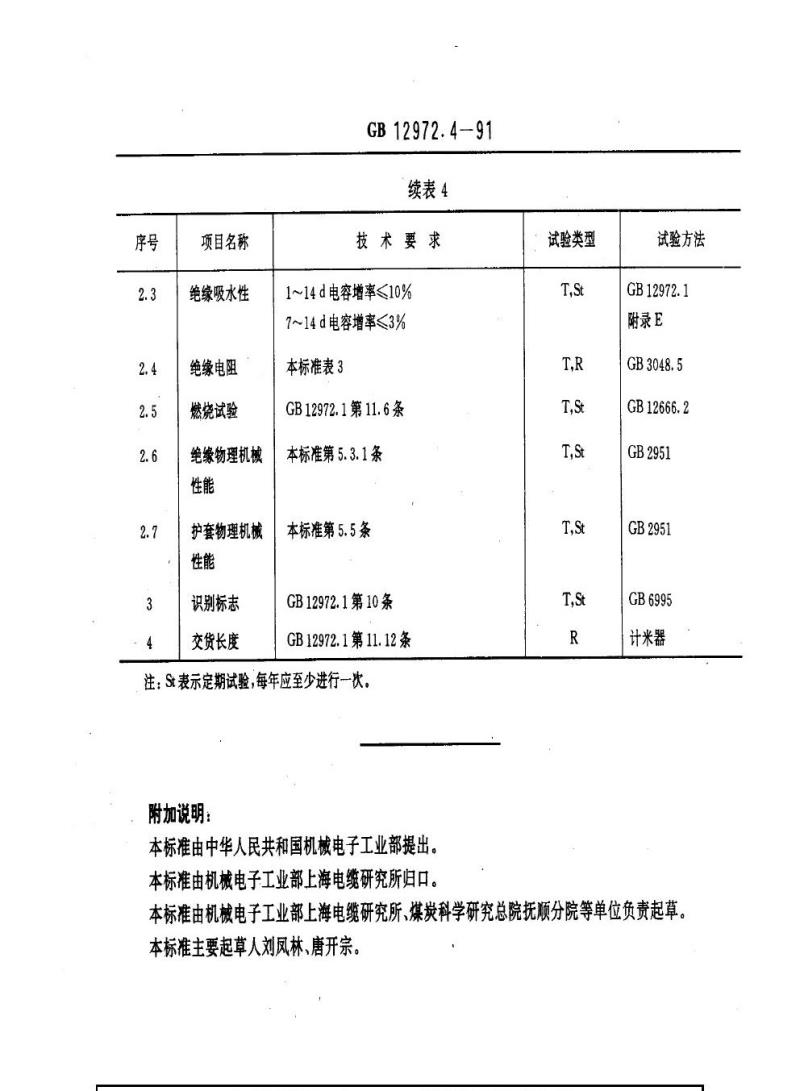

续表4
技术要求
1~14d电容增率≤10%
7~14d电容增率≤3%
本标准表3
GB12972.1第11.6条
本标准第5.3.1条
本标准第5.5条
GB12972.1第10条
GB12972.1第11.12条
注:St表示定期试验,每年应至少进行一次。附加说明:
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部上海电缆研究所归口。试验类型
T,St
T,R
T,St
T,st
T,St
T,St
R
试验方法
GB12972.1
附录E
GB3048.5
GB12666.2
GB2951
GB2951
GB6995
计米器
本标准由机械电子工业部上海电缆研究所、煤炭科学研究总院抚顺分院等单位负责起草。本标准主要起草人刘凤林、唐开宗
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
