【机械行业标准(JB)】 机电式交流有功和无功电能表 第2部分：长寿命电能表的特殊要求

ICS17.220.20
N22
JB

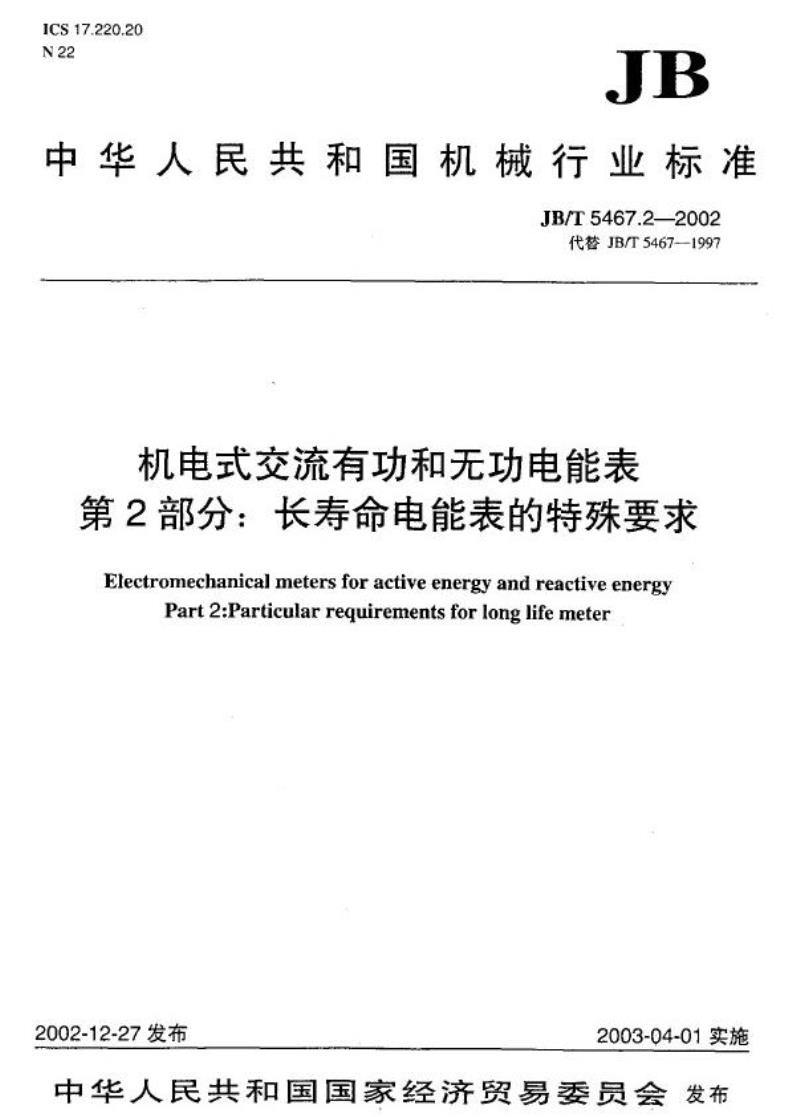

中华人民共和国机械行业标准
JB/T5467.22002
代替JB/T54671997
机电式交流有功和无功电能表
第2部分：长寿命电能表的特殊要求Electromechanical meters for active energy and reactive energyPart 2:Particular requirements for long life meter2002-12-27发布
2003-04-01实施
中华人民共和国国家经济贸易委员会发布
前言，
引言，
1
2
3
范围
规范性引用文件
术语和定义
分类
4
4.1
4.2
4.3
4.4
4.5
4.6
4.7
4.8
按接人线路的方式和测量的能量分为，按耐受环境性能分为
按绝缘防护等级分类为
标准的参比电流
额定最大电流.
标准的参比电压，
标准的参比频率..
命名
5
要求
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.8
机械要求.
电气要求
准确度要求.
起动和潜动
电能表常数，
调整装置.
耐气候环境性能
平均寿命（可靠性要求）
6
试验方法，
6.1
6.2
6.3
6.4
6.5
6.6
6.7
6.8
6.9
6.10
6.11
6.12
6.13
6.14
通用机械要求试验
表壳试验.
接线端、接线端座
接线端盖
间踪和爬电距离
11类防护绝缘包封电能表
耐热和阻燃性..
电能表的防尘、防水试验
计度器
电能表基架.
电磁驱动元件
可动部件..
阻尼磁钢
表内其他零件

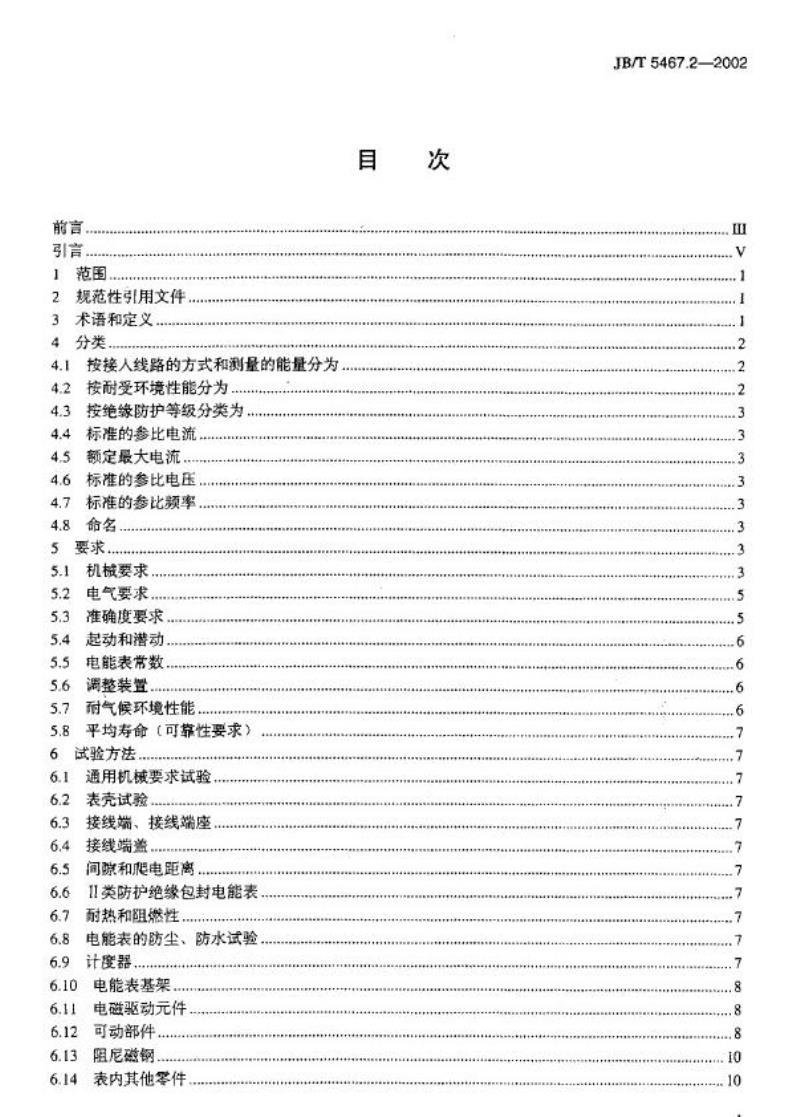

目
次
JB/T5467.2—2002
10
10
JB/T5467.2—2002

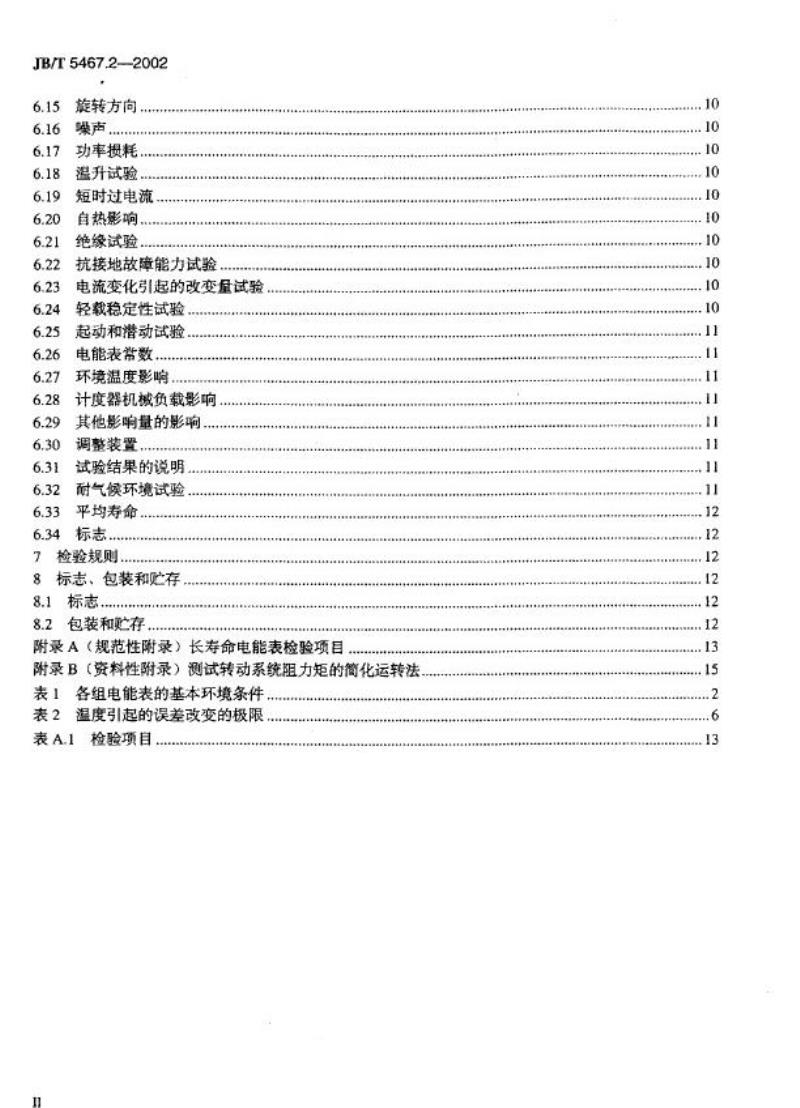

6.15
旋转方向
6.16
6.17
6.18
6.19
6.20免费标准bzxz.net
6.21
6.22
6.23
6.24
6.25
6.26
6.27
6.28
6.29
6.30
6.31
6.32
6.33
蝶声，
功率损耗
温升试验
短时过电流，
自热影响
绝缘试验
抗接地故障能力试验.
电流变化引起的改变量试验
轻载稳定性试验
起动和潜动试验
电能表常数.
环境温度影响
计度器机械负载影响
其他影响量的影响，
调整装置
试验结果的说明
耐气候环境试验，
平均寿命
6.34标志
7检验规则
8标志、包装和贮存
8.1标志
8.2包装和贮存
附录A（规范性附录）长寿命电能表检验项目附录B（资料性附录）测试转动系统阻力矩的简化运转法表！各组电能表的基本环境条件表2温度引起的误差改变的极限，表A.1检验项目
n
10
10
10
10
10
10
10
10
10
10
1
11
11
12
12
12
12
12
13
15

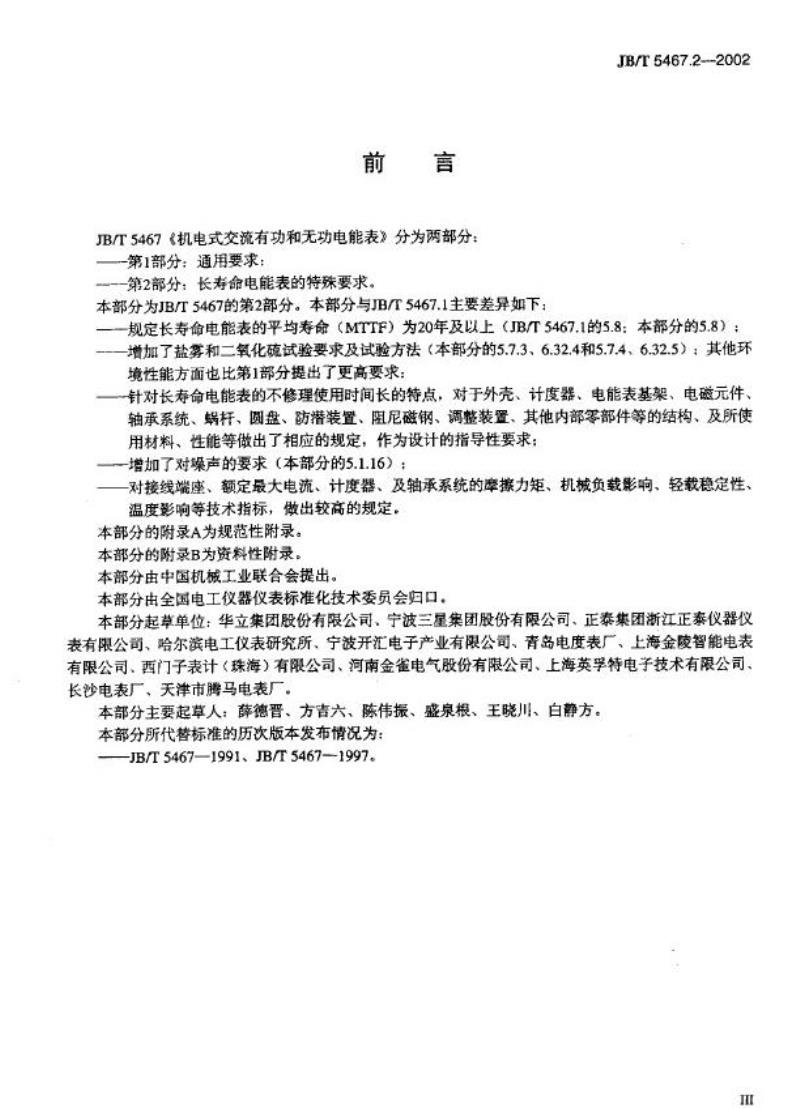

前言
JB/T5467《机电式交流有功和无功电能表》分为两部分：-第1部分：通用要求：
一第2部分：长寿命电能表的特殊要求。本部分为JB/T5467的第2部分。本部分与JB/T5467.1主要差异如下；JB/T5467.2-2002
规定长寿命电能表的平均寿命（MTTF）为20年及以上（JB/T5467.1的5.8：本部分的5.8）：-增加了盐雾和二氧化殖试验要求及试验方法（本部分的5.7.3、6.32.4和5.7.4、6.32.5）：其他环境性能方面也比第1部分提出了更高要求：针对长寿命电能表的不修理使用时间长的特点，对于外壳、计度器、电能表基架、电磁元件、轴承系统、蜗杆、圆盘、防潜装置、阻尼磁钢、调整装置、其他内部零部件等的结构、及所使用材料、性能等做出了相应的规定，作为设计的指导性要求：一增加了对操噪声的要求（本部分的5.1.16）：对接线端座、额定最大电流、计度器、及轴承系统的率擦力矩、机械负载影响、轻载稳定性、温度影响等技术指标，做出较高的规定。本部分的附录A为规范性附录。
本部分的附录B为资料性附录。
本部分由中国机械工业联合会提出。本部分由全国电工仪器仪表标准化技术委员会归口。本部分起草单位：华立集团股份有限公司、宁波三星集团股份有限公司、正泰集团浙江正泰仪器仪表有限公司、哈尔滨电工仪表研究所、宁波开汇电子产业有限公司、青岛电度表厂、上海金陵智能电表有限公司、西门子表计（珠海）有限公司、河南金雀电气股份有限公司、上海英孚特电子技术有限公司、长钞电表厂、天津市腾马电表厂。本部分主要起草人：薛德晋、方吉六、陈伟振、盛泉根、王晓川、白静方。本部分所代替标准的历次版本发布情况为：JB/T5467—1991、JB/T5467—1997。m

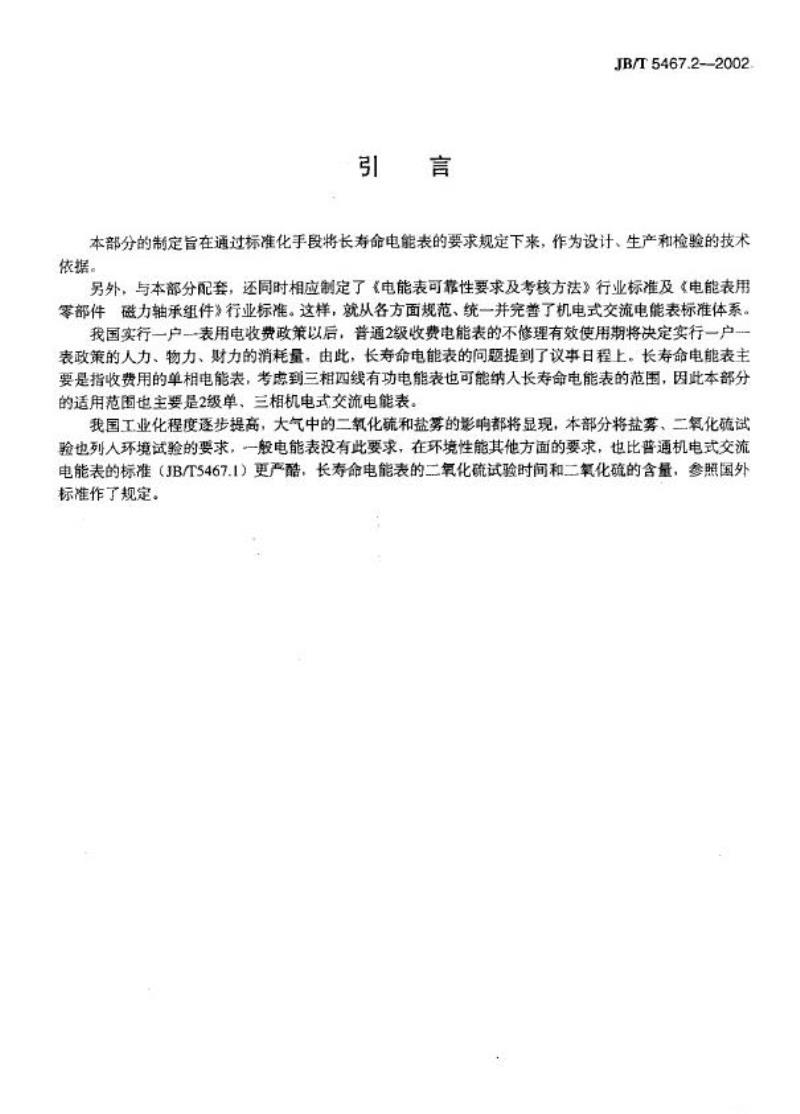

引
言
JB/T5467.22002
本部分的制定旨在通过标准化手段将长寿命电能表的要求规定下来，作为设计、生产和检验的技术依据。
另外，与本部分配套，还同时相应制定了《电能表可靠性要求及考核方法》行业标准及《电能表用零部件磁力轴承组件》行业标准。这样，就从各方面规范、统一并完善了机电式交流电能表标准体系。我国实行一户-表用电收费政策以后，普通2级收费电能表的不修理有效使用期将决定实行一户表政策的人力、物力、财力的消耗量，由此，长寿命电能表的问题提到了议事日程上。长寿命电能表主要是指收费用的单相电能表，考虑到三柑四线有功电能表也可能纳人长寿命电能表的范围，因此本部分的适用范围固也主要是2级单、三相机电式交流电能表。我国工业化程度逐步提高，大气中的二氧化硫和盐雾的影响都将显现，本部分将盐雾、二氧化硫试验也列人环境试验的要求，一般电能表没有此要求，在环境性能其他方面的要求，也比普通机电式交流电能表的标准（JB/T5467.1）更严酷，长寿命电能表的二氧化硫试验时间和二氧化硫的含量，参照国外标准作了规定。
V
1范围
机电式交流有功和无功电能表
第2部分：长寿命电能表的特殊要求JB/T5467.2---2002
本部分规定了机电式交流有功和无功长寿命电能表的分类、要求、试验方法、检验规则、包装及贮存等。本部分仅适用于固定安装使用的、测量参比频率为50Hz、准确度等级为2级的交流有功电能的机电式交流有功和无功长寿命电能表（以下简称电能表）。本部分也适用于带有其他附加功能的，如脉冲、复费率、预付费等电能表的基表。增加的功能要求应符合相应标准的要求。
2规范性引用文件
下列文件中的条款通过B/5467的本部分的引用面成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的用文件，其最新版本适用于本部分。GB/T2423.17一1993电工电子产品基本环境试验规程试验Ka：盐雾试验方法（eqvEC60068-2-11:1981)
GB/T2423.33一1989电工电子产品基本环境试验规程试验Kca：高浓度二氧化硫试验方法（neqDIN 50018:1978)
GB4793.1一1995测量、控制和试验室用电气设备的安全要求第1部分：通用要求（idtIEC61010-1:1990)
0.5、1和2级交流有功电度表（idtIEC60521:1988）GB/T15283—1994
电度表用计度器
JB/T5459I991
JB/T5467.1一2002机电式交流有功和无功电能表第1部分：通用要求电能表可靠性要求及考核方法
JB/T50070—2002
3术语和定义
GB/T152831994和JB/T5467.1-—2002确立的以及下列术语和定义适用于本部分。3.1
失效failure
产品终止完成规定功能的能力的事件。3.2
平均失效前时间meantimetofailure（MTTF）失效前时间的期望。
3.3
不修理产品non-repaireditem
失效后不修理的产品，
不修理产品可能是可修理的或是不可理的。电能表从价值量考虑为不修理的产品。3.4
长寿命电能表longlifeWatt-hourmeterJB/T5467.2—2002
平均不修理的有效使用时间在20年及以上的电能表。本部分所称平均不修理的有效使用时间是指在实验室采用定时定数截尾可靠性验证试验时的平均失效前时间（MTTF），又称平均寿命。通过现场试验获得其平均失效前时间可能还有待时日，这需要供需双方的协商、协调、共同努力。3.5
实验室试验laboratorytest
在规定与控制的条件下（可模拟或未模拟现场条件）所做的验证试验或测定试验。3.6
现场试验fieldtest
在工作、环境、维修和测量条件内作记录的现场所进行的验证试验或测定试验。4分类
按接入线路的方式和测量的能置分为4.1
a)
b)
c)
d)
e)
单相二线直接接入式：
单相三线直接接人式；
经互感器接人的单相二线式：
三相四线直接接人式；
经电流互感器接人三相四线式。表1各组电能表的基本环境条件
组别标志
环境参数
参比湿度
参比湿度
规定的工作环境温度
工作极限福度范围
运输贮存极限温度范围
相
对
温
度
年平均
30天（一年中这些天以自
然方式分布）
其余时间有时达到
阳光照射
盐雾
凝露
尘秒
雨游
二氧化硫
P组
不标志
-10℃~45℃
-25℃~55℃
-25℃~70℃
无
无
无
轻微
23 ℃
40%~60%（23℃）
≤75%
95%
85%
有可能垂直滴水
轻微
注1：作为环境温度函数的相对湿度的规定见JB/T5467.1—2002附录A（规范性附录）注2：电能表在贮存和运输的温度极限值下最长时间为6h。4.2按耐受环境性能分为
户内型（P组）：
a）
b）户外型（C组）。
2
C组
c
25℃~55C
40℃~70℃
40℃~70℃
有
有
有
有
有
有
具体的使用环境见表1。
4.3按绝缘防护等级分类为
a）类防护绝缘包封电能表：
b）Ⅱ类防护绝缘包封电能表。
4.4标准的参比电流
标准的参比电流同JB/T5467.1—2002表2。4.5额定最大电流
JB/T5467.2—2002
直接接人式，为电能表基本电流（1）与允许的最大过载倍数的乘积。过载倍数应4倍及以上。经互感器接人式，为互感器副边额定电流（1）与允许的最大过载倍数的乘积。如1.21n，1.51.或2I，4.6标准的参比电压
标准的参比电压同JB/T5467.1---2002表3。4.7标准的参比频率
参比额率的标准值为50Hz。
4.8命名
经过国家认可的权威试验室进行可靠性实验室试验，MTTF达到20年及以上（符合本部分全部规定）的电能表可在其铭牌上冠以长寿命电能表的名称，其特征代号为“L”。如：DDL一×××，DTL一×XX，其型号由标准化管理部门颁布。5要求
5.1机械要求
5.1.1通用要求
应符合JB/T5467.1—2002的5.1.1规定。5.1.2表壳
5.1.2.1结构
电能表外壳应能铅封，只有在拆开铅封之后才能触及电能表内部部件，不使用工具、硬币或类似工具不能打开表盖，
表壳在任何非永久性变形时不妨碍电能表正常的工作。5.1.2.2力学性能
用弹簧锤试验（见GB4793.1一1995的附录C）试验后表壳和端盖不应出现可影响电能表功能的损伤，也不能触及带电部件。在不降低对间接接触的防护，对液体、灰尘和水的防护的条件下，即使有轻微损害，也认为合格。
对P组电能表外壳应符合IP51要求，C组电能表外壳应符合IP54要求。电能表的外形尺寸和安装尺寸见JB/T5467.1一2002附录B（资料性附录）。5.1:2.3表盖
应是具有一定强度，能抗变形和抗腐蚀的连续的整体。在电能表铭牌的位置应洁净、透明、无划痕能清晰地观察铭牌和转子，并能读计度器。5.1.2.4底座
底座应为延伸型底座，即与接线端钮的座连在一起的结构。5.1.3接线端、接线端座
应符合JB/T5467.1-—2002的5.1.4要求。电流接线端连接表内电流线圈的方式应为：焊接式、压接式或采用嵌人式双螺钉旋紧的方式。接线端座应能经受5.7（耐气候环境性能）的试验而不腐蚀。5.1.4接线端盖
3
JB/T5467.22002
接线端盖应由绝缘材料制成，盖内侧应有接线图。其余要求同JB/T5467.1—2002的5.1.5。5.1.5间和滤电距离
应符合JB/T5467.1—2002的5.1.6规定。5.1.6IⅡ类防护绝缘包封电能表应符合JB/T5467.1—2002的5.1.7规定5.1.7耐热和阻燃性
应符合JB/T5467.1—2002的5.1.8规定。5.1.8防尘和防水
应符合JB/T5467.1—2002的5.1.9规定。5.1.9计度器（计数机构）
5.1.9.1结构要求
计度器应是鼓轮式的，并符合JB/T5467.1一2002的5.1.10规定。计度器的弯架应为高强度合金夹板制成，轴针应为不锈钢制成，轴孔不得加润滑剂，字轮字体应清晰，字高不应小于5mm，宽度不应小于3mm。并能耐受阳光照射而不退色，信息不改变。计度器的结构应保证固定在电能表基架上不能产生位移，并有定位措施使蜗轮、蜗杆啮合深度在1/3～2/3齿高之间。
5.1.9.2计度器的摩擦力矩
在传动比为1200时，计度器的摩擦力矩应不大于0.05μN·m。注；其他传动比的摩携力矩，按JB/T5459—1991的规定进行换算，5.1.10电能表基架
基架应由具有一定强度的、尺寸稳定性好的、经表面处理后不易锈蚀的合金材料制成，5.1.11电磁驱动元件
电压、电流元件与基架的组合应保证电能表在其寿命期内不移位，不松动。紧固方式可以用锦压也可用带有定位结构的螺钉固定的其他方法紫固，但螺钉应加弹簧垫圈紧固。电压、电流铁心的表面处理，应保证在产品寿命期内不产生影响产品性能的锈蚀。5.1.12可动部件
5.1.12.1磁力轴承系统
轴承应采用磁力轴承系统。磁力轴承系统由磁轴承、导向环和导向针组成，磁轴承的磁性元件应由高稳定度的不锈蚀的磁性材料组成，上下导针应由不锈钢材料构成，硬度大于等于680HV，粗糙度应优于R,0.1um：导向环和导向针之间不得添加润滑剂。5.1.12.2轴承系统的阻力矩
轴承系统的阻力矩应不大于电能表基本驱动力矩的0.1%。5.1.12.3转轴
转轴与蜗杆应结合为一体，蜗杆应光洁，表面粗糙度应不大于0.8um。5.1.12.4圆盘
两盘应平整、圆盘边缘应光洁，无裂纹、凹、缺损和其他疮点，边缘在防潜孔相应的位置应涂有约10mm长的黑色计数标记，标志不应脱落、变色，且无反光。圆盘上表面边缘应有100个均勾分格标志线和10的倍数的分度数字。
5.1.12.5防潜装置
在圆盘上应设置防潜孔，在一个防潜孔处应印有粗的黑色标志线，为圆盘分度线的起始线。5.1.13阻尼磁钢
