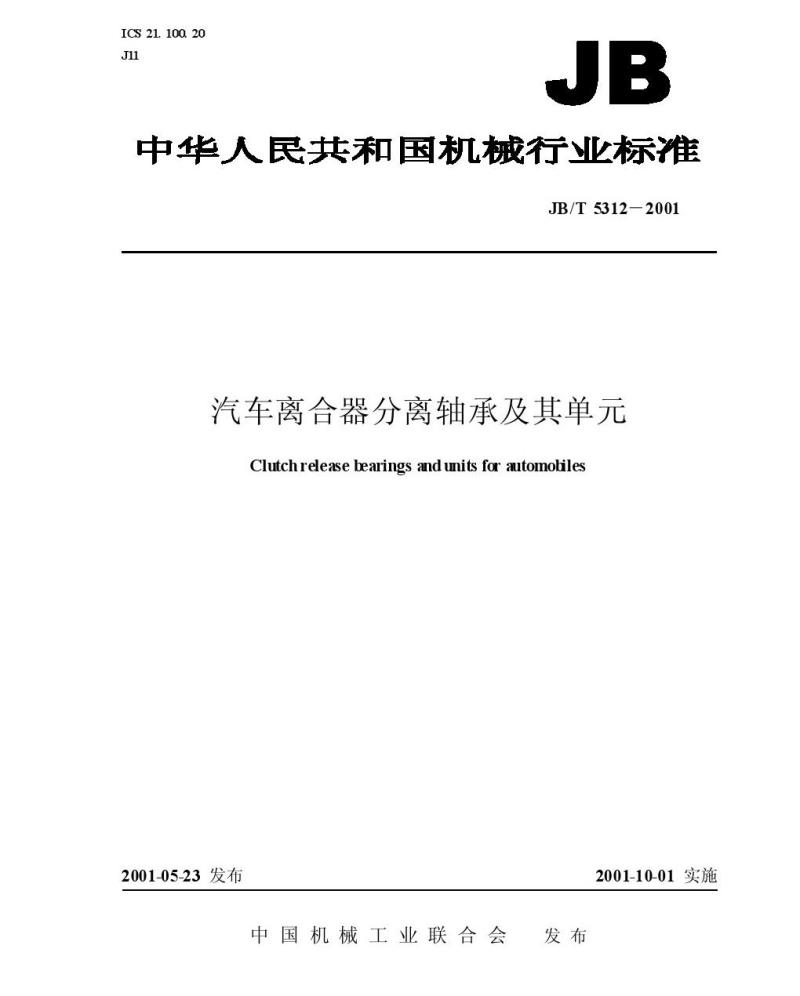

ICS21.100.20
J11
JB
中华人民共和国机械行业标准
JB/T5312-2001
汽车离合器分离轴承及其单元
Clutchrelease bearings and units for automobiles2001-05-23发布
中国机械工业联合会
发布
2001-10-01实施
JB/T 5312—2001
前言免费标准bzxz.net
1范围
2引用标准·
3定义
4符号
5分类
6代号方法
结构型式及外形尺寸
7
技术要求
8
9
测量和检验方法
10
11
12
检验规则-
标志·
包装、运输及贮存
目
附录A（标准的附录）
台架模拟寿命试验
附录B（标准的附录）
附录C（标准的附录）
附录D（提示的附录）
调心量的测定
调心力的测定
新旧标准轴承型号对照：
次
3
·3
13
14
14
15
15
-16
18
19
20
I
JB/T5312—2001

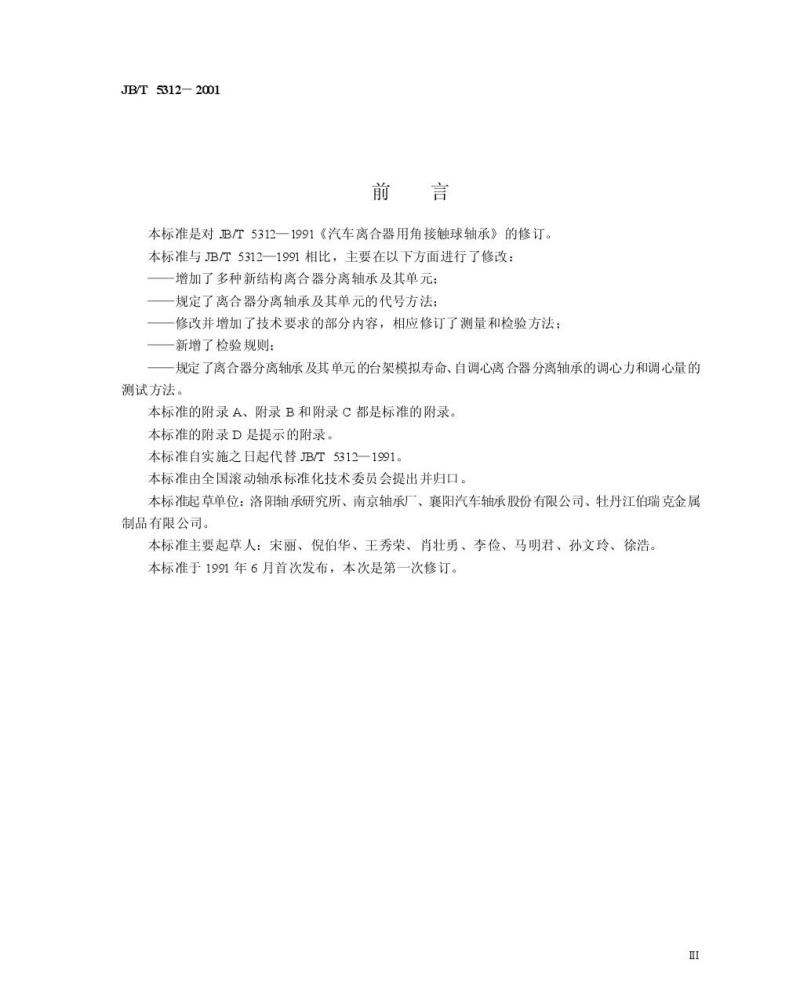

前言
本标准是对B/T5312一1991《汽车离合器用角接触球轴承》的修订。本标准与JB/T5312一1991相比，主要在以下方面进行了修改：增加了多种新结构离合器分离轴承及其单元一规定了离合器分离轴承及其单元的代号方法：一修改并增加了技术要求的部分内容，相应修订了测量和检验方法；—新增了检验规则；
一规定了离合器分离轴承及其单元的台架模拟寿命、自调心离合器分离轴承的调心力和调心量的测试方法。
本标准的附录A、附录B和附录C都是标准的附录。本标准的附录D是提示的附录。
本标准自实施之日起代替JB/T5312一1991。本标准由全国滚动轴承标准化技术委员会提出并归口。本标准起草单位：洛阳轴承研究所、南京轴承厂、襄阳汽车轴承股份有限公司、牡丹江伯瑞克金属制品有限公司。
本标准主要起草人：宋丽、倪伯华、王秀荣、肖壮勇、李俭、马明君、孙文玲、徐浩。本标准于1991年6月首次发布，本次是第一次修订。1范围

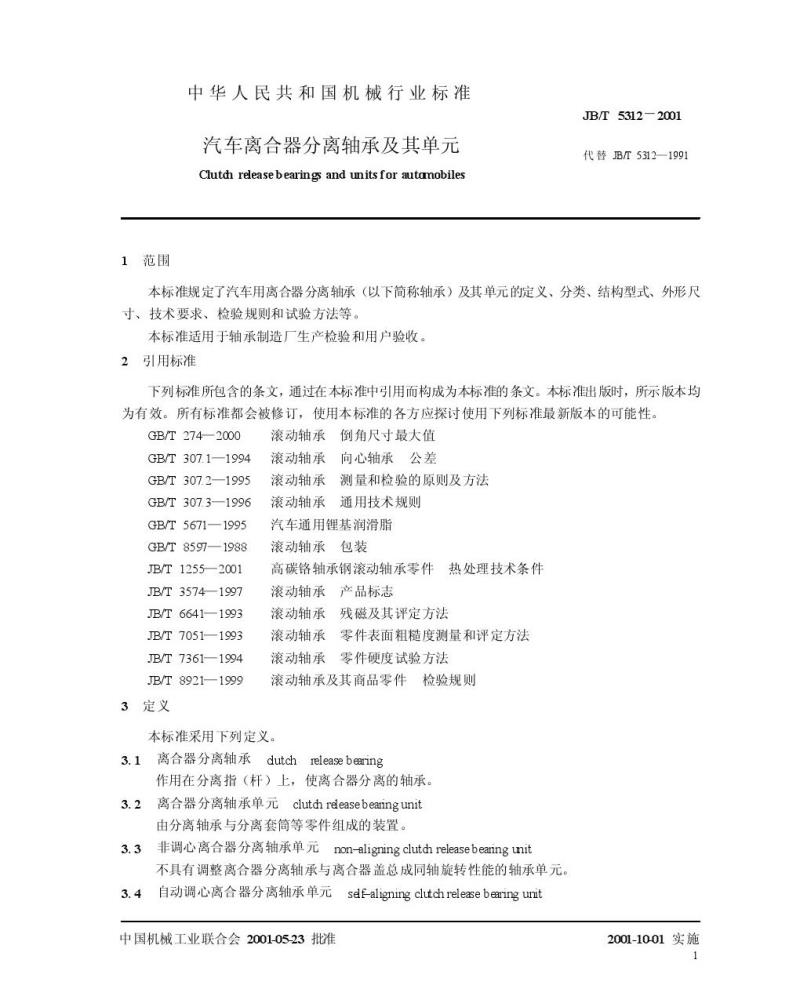

中华人民共和国机械行业标准
汽车离合器分离轴承及其单元
Clutdh releasebearings and unitsfor autamobilesJB/T 5312—2001
代替JB/5312—1991
本标准规定了汽车用离合器分离轴承（以下简称轴承）及其单元的定义、分类、结构型式、外形尺寸、技术要求、检验规则和试验方法等。本标准适用于轴承制造厂生产检验和用户验收。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T274—2000
GB/T307.1——1994
GB/T307.2—1995
GB/T 307.3—1996
GB/T5671—1995
GB/T 8597—1988
JB/T1255—2001
JB/T 3574—1997
JB/T 6641—1993
JB/T7051—1993
JB/T 7361—1994
JB/T 8921—1999
3定义
（倒角尺寸最大值
滚动轴承
滚动轴承
向心轴承公差
测量和检验的原则及方法
滚动轴承
（通用技术规则
滚动轴承
汽车通用锂基润滑脂
滚动轴承包装
高碳铬轴承钢滚动轴承零件热处理技术条件滚动轴承产品标志
滚动轴承
残磁及其评定方法
滚动轴承零件表面粗糙度测量和评定方法滚动轴承
（零件硬度试验方法
滚动轴承及其商品零件检验规则本标准采用下列定义。
3.1离合器分离轴承dutchrelease bearing作用在分离指（杆）上，使离合器分离的轴承3.2
离合器分离轴承单元clutdhreleasebearingunit由分离轴承与分离套筒等零件组成的装置。3.3非调心离合器分离轴承单元non-aligningclutdh releasebeaing unit不具有调整离合器分离轴承与离合器盖总成同轴旋转性能的轴承单元。3.4自动调心离合器分离轴承单元sdf-aligningclutch releasebearingunit中国机械工业联合会2001-05-23批准2001-10.01实施
1
JB/T5312—2001

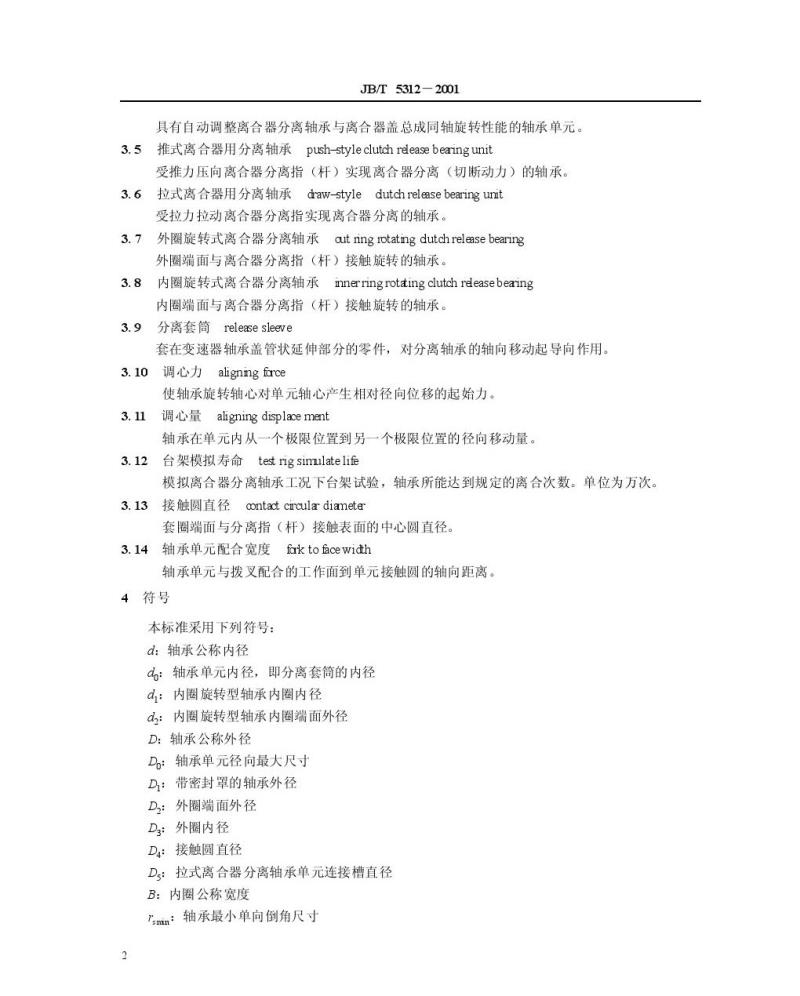

具有自动调整离合器分离轴承与离合器盖总成同轴旋转性能的轴承单元。3.5推式离合器用分离轴承push-styleclutchreleasebearingunit受推力压向离合器分离指（杆）实现离合器分离（切断动力）的轴承。3.6拉式离合器用分离轴承draw-styledutchreleasebearingunit受拉力拉动离合器分离指实现离合器分离的轴承。外圈旋转式离合器分离轴承autingrotatingdutchreleasebearing3.7
外圈端面与离合器分离指（杆）接触旋转的轴承。3.8
内圈旋转式离合器分离轴承innerringrotatingclutchreleasebearing内圈端面与离合器分离指（杆）接触旋转的轴承。分离套筒releasesleeve
3.9
套在变速器轴承盖管状延伸部分的零件，对分离轴承的轴向移动起导向作用。3.10调心力aligningfarce
使轴承旋转轴心对单元轴心产生相对径向位移的起始力。调心量aligningdisplacement
3.11
轴承在单元内从一个极限位置到另一个极限位置的径向移动量。3.12台架模拟寿命testrigsimulatelife模拟离合器分离轴承工况下台架试验，轴承所能达到规定的离合次数。单位为万次。3.13接触圆直径contactcirculardiamete套圈端面与分离指（杆）接触表面的中心圆直径，3.14轴承单元配合宽度farktofacewidth轴承单元与拨叉配合的工作面到单元接触圆的轴向距离。4符号
本标准采用下列符号：
d：轴承公称内径
d：轴承单元内径，即分离套筒的内径d：内圈旋转型轴承内圈内径
d：内圈旋转型轴承内圈端面外径D：轴承公称外径
D：轴承单元径向最大尺寸
Di：带密封罩的轴承外径
Ds：外圈端面外径
D3：外圈内径
D4：接触圆直径
Ds：拉式离合器分离轴承单元连接槽直径B：内圈公称宽度
Ismin：轴承最小单向倒角尺寸
2
T：轴承公称宽度
△T：轴承宽度偏差
T：轴承单元宽度
To：轴承单元配合宽度
△To：轴承单元配合宽度偏差
H：与拨叉嵌配宽度
5分类
JB/T
5312—2001
汽车离合器分离轴承及其单元根据作用原理、结构型式和工作性能进行如下分类：汽车离合器分离轴承及其单元
推式轴承及其单元
轴承
轴承单元
非调心外圈旋转轴承单元
6代号方法
拉式轴承单元
非调心轴承单元
非调心内圈旋转轴承单元
自动调心轴承单元
自动调心轴承单元
离合器分离轴承及其单元代号由接触圆直径代号、类型结构代号、套圈材料代号、内径代号、轴承公称宽度或轴承单元配合宽度代号和分离套筒材料代号构成，排列顺序见表1。表1
离合器分离轴承及其单元代号方法接触圆直径
代号
6.1
类型结构
代号
接触圆直径代号
套圈材料
代号
内径
代号
轴承公称宽度或轴承单元配合宽度代号
接触圆直径代号由接触圆直径的毫米数（四舍五入取整数）表示。6.2类型结构代号
分离套筒材料
代号
类型结构代号由大写字母组成，表示轴承的接触圆表面形状、轴承类型、轴承密封型式和内外圈结构，排列顺序见表2。
表2
类型结构代号
接触圆表面形状代号
6.2.1接触圆表面形状代号
类型代号
密封型式代号
接触圆表面形状为弧面用大写字母R表示，平面不注代号。6.2.2类型代号
内外圈结构代号
3
JB/T5312—2001
类型代号用一或两个大写字母表示，见表3。表3
代号
T
WT
NT
NL
CT
CL
6.2.3
推式离合器分离轴承
含
非调心、推式、外圈旋转的离合器分离轴承单元非调心、推式、内圈旋转的离合器分离轴承单元非调心、拉式离合器分离轴承单元自动调心、推式离合器分离轴承单元自动调心、拉式离合器分离轴承单元密封型式代号
密封型式代号用一个大写字母表示，见表4。表4
号
代
M
注：离合器轴承单元不注密封型式代号6.2.4内、外圈结构代号
义
含义
冲压外罩密封
橡胶密封圈密封
内、外圈均为实体车制件时不注代号，若有冲压件时用大写字母Y表示。6.3
套圈材料代号
套圈采用GCr15时不注代号，其他材料用大写字母Q表示。内径代号
6.4
轴承内径代号用轴承公称内径的毫米数（四舍五入取整数）表示，轴承单元内径代号用分离套筒内径的毫米数（四舍五入取整数）表示。5轴承公称宽度、轴承单元配合宽度代号6.5
轴承公称宽度代号用轴承公称宽度的毫米数（四舍五入取整数）表示，轴承单元配合宽度代号用单元配合宽度的毫米数（四舍五入取整数）表示。5分离套筒材料代号
6.6
分离套筒材料代号分别用F0、F1、F2字母及数字表示，见表5。表5
代号
FO
F1
F2
F3
F4
F5
6.7示例
4
含
义
工程塑料
低碳钢
铸铁
铸钢
粉末冶金
轴承钢
轴承代号
48R
TＺ
3816
轴承单元代号
50R
CT33
40F1
7结构型式及外形尺寸
JB/T
5312—2001
轴承公称宽度为16mm
轴承内径为38mm
冲压外罩密封
推式离合器分离轴承
接触圆表面为弧面
接触圆直径为48mm
低碳钢分离套筒
单元配合宽度为40mm
单元内径为33mm
自动调心推式离合器分离轴承单元接触圆表面为弧面
接触圆直径为50mm
轴承及其单元的结构型式见图1~图10，外形尺寸见表6~表15。新旧标准轴承型号对照见附录D（提示的附录）。
7.1接触面为平面的离合器分离轴承7.1.1TZ型离合器分离轴承的结构型式见图1，外形尺寸见表6。图1TZ型
5
轴承型号
TZ3011
TZ3513
TZ4014
TZ4514
TZ5014
TZ5516
TZ6016
TZ6516
TZ7019
TZ7519
TZ8019
TZ8522
TZ3016
TZ3517
TZ4018
TZ4519
TZ5019
TZ5522
TZ6022
TZ6522
TZ7024
TZ7524
TZ8027
TZ8527
d
30
35
40
45
50
55
60
65
70
75
80
85
30
35
40
45
50
55
60
65
70
75
80
85
T
11
13
14
14
14
16
16
16
19
19
19
22
16
17
18
19
19
22
22
22
24
24
27
27
53122001
JB/T
表6
Dm ax
49
57
64
70
74
82
87
92
102
107
112
122
57
64
70
77
82
92
97
102
112
118
128
133
Dmm
41
49
56
62
66
74
79
84
94
99
104
114
49
56
62
69
74
84
89
94
104
109
119
124
2TM型离合器分离轴承的结构型式见图2，外形尺寸见表7。7.1. 2
6
D
30.5
35.5
405
45.5
505
55.5
60.5
65.5
70.5
75.5
80.5
85.5
36
41
46
51
56
63
68
73
78
83
88
93
B
85
105
11
11
11
13
13
13
15.5
15.5
15.5
185
155
165
17
18
18
21
21
21
225
225
255
25.5
mm
Tsmin
0.3
0.5
0.5
0.5
0.5
0.8
0.8
0.8
0.8
0.8
0.8
1
0.3
0.5
0.5
0.5
0.5
0.8
0.8
0.8
0.8
0.8
0.8
1
