本标准规定了汽轮机隔板套和隔板起吊工具的基本型式和技术要求。JB/T5253.41991
本标准适用于汽轮机隔板套和隔板起吊工具（以下简称起吊工具)的设计、制造和检验。2引用标准
GB825
GB1102
GB5972
GB6946
JB2900
JB2901
JB2862
结构形式
吊环螺钉
圆股钢丝绳
起重机械用钢丝绳检验和报废实用规范钢丝绳铝合金压制接头
汽轮机油漆技术条件
汽轮机防锈技术条件
汽轮机包装技术条件
隔板套和隔板起吊工具一般有3种结构形式（见图）行车吊钧
丝绳
起吊钩
(a)
1991-07-01鼠
1992-07-01
1
4技术要求
JB/T5253.41991
行车吊钩
钢丝绳
吊钧
吊环螺钉
(b)
行车吊钩位置
调整杆
高板
(c)
行车吊钩
起吊工具
o

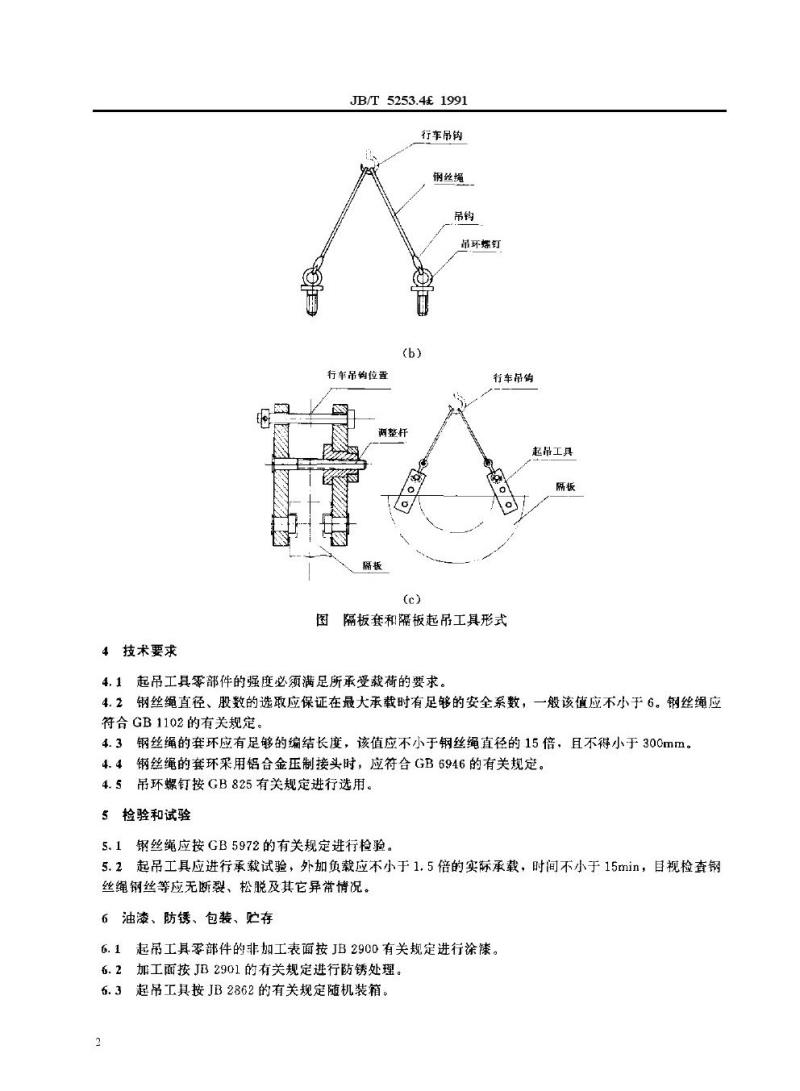

图隔板套和隔板起吊工具形式
4.1起吊工具零部件的强度必须满足所承受载荷的要求。隔板
4.2钢丝绳直径、股数的选取应保证在最大承载时有足够的安全系数，一般该值应不小于6。钢丝绳应符合GB1102的有关规定
4.3钢丝绳的套环应有足够的编结长度，该值应不小于钢丝绳直径的15倍，且不得小于300mm。4.4钢丝绳的套环采用铝合金压制接头时，应符合GB6946的有关规定。4.5吊环螺钉按GB825有关规定进行选用。5检验和试验
5.1钢丝绳应按GB5972的有关规定进行检验。5.2起吊工具应进行承载试验，外加负载应不小于1.5倍的实际承载，时间不小于15min，目视检查钢丝绳钢丝等应无断裂、松脱及其它异常情况。6油漆、防锈、包装、贮存
6.1起吊工其零部件的非加工表面按JB2900有关规定进行涂漆。6.2加工面按JB2901的有关规定进行防锈处理。6.3起吊工具按JB2862的有关规定随机装箱。2
JB/T5253.41991

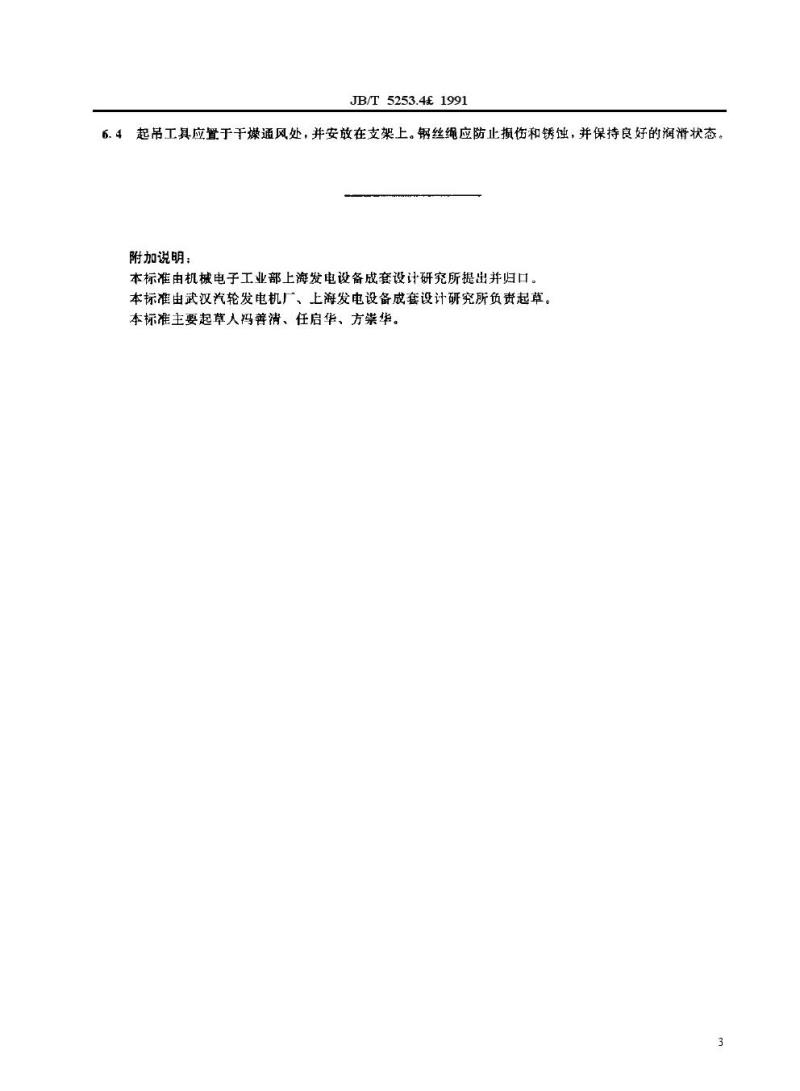

4起吊工具应置于于燥通风处，并安放在支架上。钢丝绳应防止损伤和锈蚀，并保持良好的润滑状态。6. 4
附加说明：
本标准由机械电子工业部上海发电设备成套设计研究所提出并归口。本标准由武汉汽轮发电机厂、上海发电设备成套设计研究所负责起草。本标准主要起草人善清、任启华、方崇华。3
