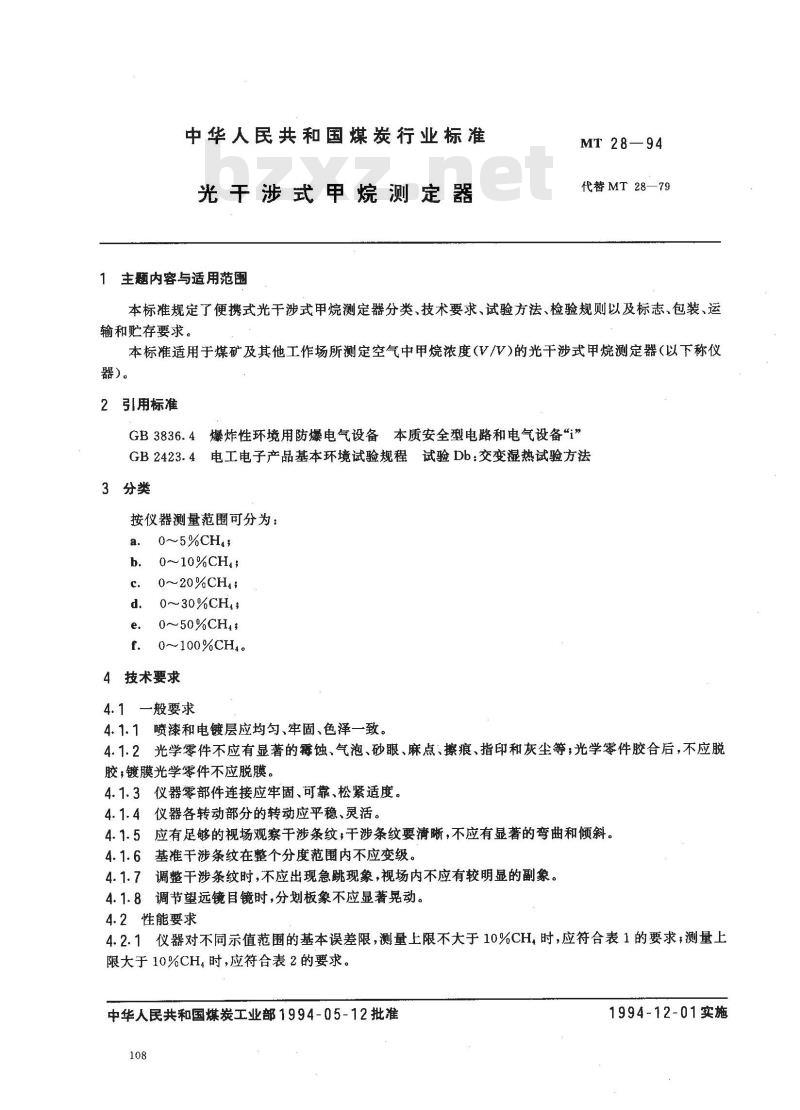

中华人民共和国煤炭行业标准
光干涉式甲烷测定器
1主题内容与适用范围
MT 28—94
代替MT 28—79
本标准规定了便携式光干涉式甲烷测定器分类、技术要求、试验方法、检验规则以及标志、包装、运输和贮存要求。
本标准适用于煤矿及其他工作场所测定空气中甲烷浓度（V/V)的光干涉式甲烷测定器（以下称仪器)。
2引用标准
GB3836.4爆炸性环境用防爆电气设备本质安全型电路和电气设备“iGB2423.4电工电子产品基本环境试验规程试验Db：交变湿热试验方法3分类
按仪器测量范围可分为：
0～5%CH4;
0～10%CH4;
0~20%CH :
d. 0~30%CH;
0～50%CH4
0～100%CH4。
4技术要求
4.1一般要求
4.1.1喷漆和电镀层应均匀、牢固、色泽一致。4.1.2光学零件不应有显著的霉蚀、气泡、砂眼、麻点、擦痕、指印和灰尘等；光学零件胶合后，不应脱胶；镀膜光学零件不应脱膜。
4.1.3仪器零部件连接应牢固、可靠、松紧适度。4.1.4仪器各转动部分的转动应平稳、灵活。4.1.5应有足够的视场观察干涉条纹；干涉条纹要清晰，不应有显著的弯曲和倾斜。4.1.6基准干涉条纹在整个分度范围内不应变级。4.1.7调整干涉条纹时，不应出现急跳现象，视场内不应有较明显的副象。4.1.8调节望远镜目镜时，分划板象不应显著晃动。4.2性能要求
4.2.1仪器对不同示值范围的基本误差限，测量上限不大于10%CH，时，应符合表1的要求测量上限大于10%CH，时，应符合表2的要求。中华人民共和国煤炭工业部1994-05-12批准108
1994~12-01实施
甲烷浓度
允许误差
甲烷浓度
充允许误差
MT 28-94
>10～40
>4～7
>40～70

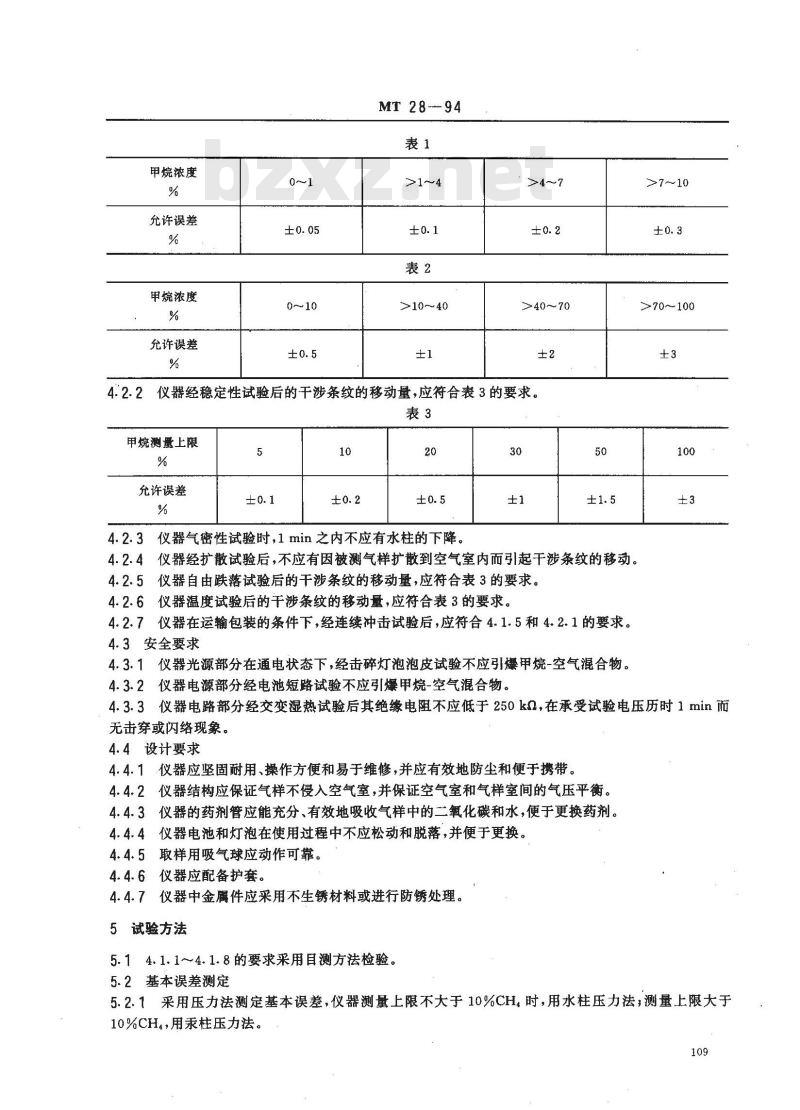

仪器经稳定性试验后的干涉条纹的移动量，应符合表3的要求。表3
甲烷测量上限
允许误差
4.2.3仪器气密性试验时，1min之内不应有水柱的下降。30
4.2.4仪器经扩散试验后，不应有因被测气样扩散到空气室内而引起干涉条纹的移动。4.2.5仪器自由跌落试验后的干涉条纹的移动量，应符合表3的要求。4.2.6仪器温度试验后的干涉条纹的移动量，应符合表3的要求。4.2.7仪器在运输包装的条件下，经连续冲击试验后，应符合4.1.5和4.2.1的要求。4.3安全要求
4.3.1仪器光源部分在通电状态下，经击碎灯泡泡皮试验不应引爆甲烷-空气混合物。4.3.2仪器电源部分经电池短路试验不应引爆甲烷-空气混合物。>7～10
>70～100
4.3.3仪器电路部分经交变湿热试验后其绝缘电阻不应低于250kQ，在承受试验电压历时1min而无击穿或闪络现象。
4.4设计要求
4.4.1仪器应坚固耐用、操作方便和易于维修，并应有效地防尘和便于携带。仪器结构应保证气样不侵入空气室，并保证空气室和气样室间的气压平衡。4.4.2
仪器的药剂管应能充分、有效地吸收气样中的二氧化碳和水，便于更换药剂。4.4.3
仪器电池和灯泡在使用过程中不应松动和脱落，并便于更换。4.4.4
取样用吸气球应动作可靠。
4.4.6仪器应配备护套。
仪器中金属件应采用不生锈材料或进行防锈处理。5试验方法
5.14.1.1～4.1.8的要求采用目测方法检验。5.2基本误差测定
5.2.1采用压力法测定基本误差，仪器测量上限不大于10%CH时，用水柱压力法，测量上限大于10%CHa，用汞柱压力法。
MT 28-94

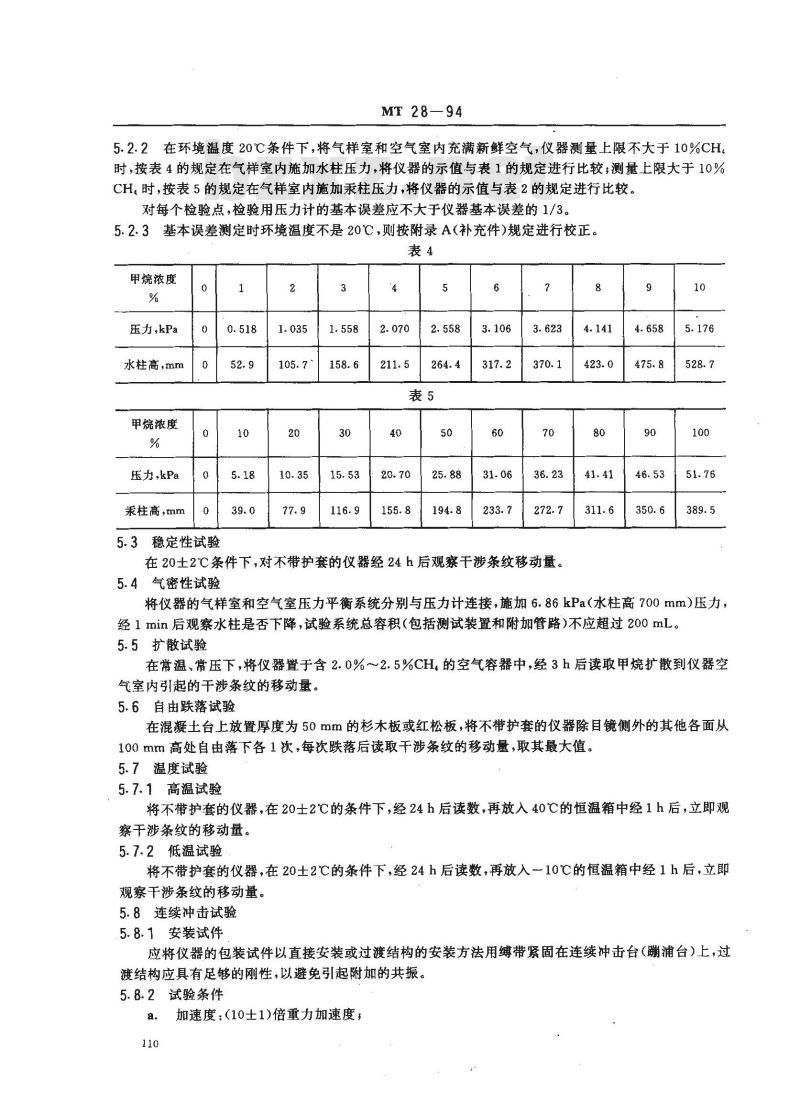

5.2.2在环境温度20℃条件下，将气样室和空气室内充满新鲜空气，仪器测量上限不大于10%CH时，按表4的规定在气样室内施加水柱压力，将仪器的示值与表1的规定进行比较；测量上限大于10%CH4时，按表5的规定在气样室内施加汞柱压力，将仪器的示值与表2的规定进行比较。对每个检验点，检验用压力计的基本误差应不大于仪器基本误差的1/3。5.2.3基本误差测定时环境温度不是20℃，则按附录A（补充件）规定进行校正。表4
甲烷浓度
压力，kPa
水柱高，mm
甲烷浓度
压力，kPa
乘柱高，mm
5.3稳定性试验
在20士2℃条件下，对不带护套的仪器经24h后观察干涉条纹移动量。5.4气密性试验
将仪器的气样室和空气室压力平衡系统分别与压力计连接，施加6.86kPa（水柱高700mm)压力，经1min后观察水柱是否下降，试验系统总容积（包括测试装置和附加管路)不应超过200 mL。5.5扩散试验
在常温、常压下，将仪器置于含2.0%～2.5%CH，的空气容器中，经3h后读取甲烷扩散到仪器空气室内引起的干涉条纹的移动量。5.6自由跌落试验
在混凝土台上放置厚度为50mm的杉木板或红松板，将不带护套的仪器除目镜侧外的其他各面从100mm高处自由落下各1次，每次跌落后读取干涉条纹的移动量，取其最大值。5.7温度试验
5.7.1高温试验
将不带护套的仪器，在20士2℃的条件下，经24h后读数，再放入40℃的恒温箱中经1h后，立即观察干涉条纹的移动量。
5.7.2低温试验
将不带护套的仪器，在20土2℃的条件下，经24h后读数，再放入一10℃的恒温箱中经1h后，立即观察干涉条纹的移动量。
5.8连续冲击试验
5.8.1安装试件
应将仪器的包装试件以直接安装或过渡结构的安装方法用缚带紧固在连续冲击台（浦台）上，过渡结构应具有足够的刚性，以避免引起附加的共振。5.8.2试验条件
a。加速度：（10士1)倍重力加速度，110
相应脉冲时间：11士2ms；
脉冲重复频率：60~100次/min，连续冲击次数：1000土10次；
脉冲波形：半正弦波。
MT 28-94
注：在没有连续冲击台的条件下，可采用附录B(参考件)规定的汽车运输试验作为代用试验方法。5.9灯泡引爆试验

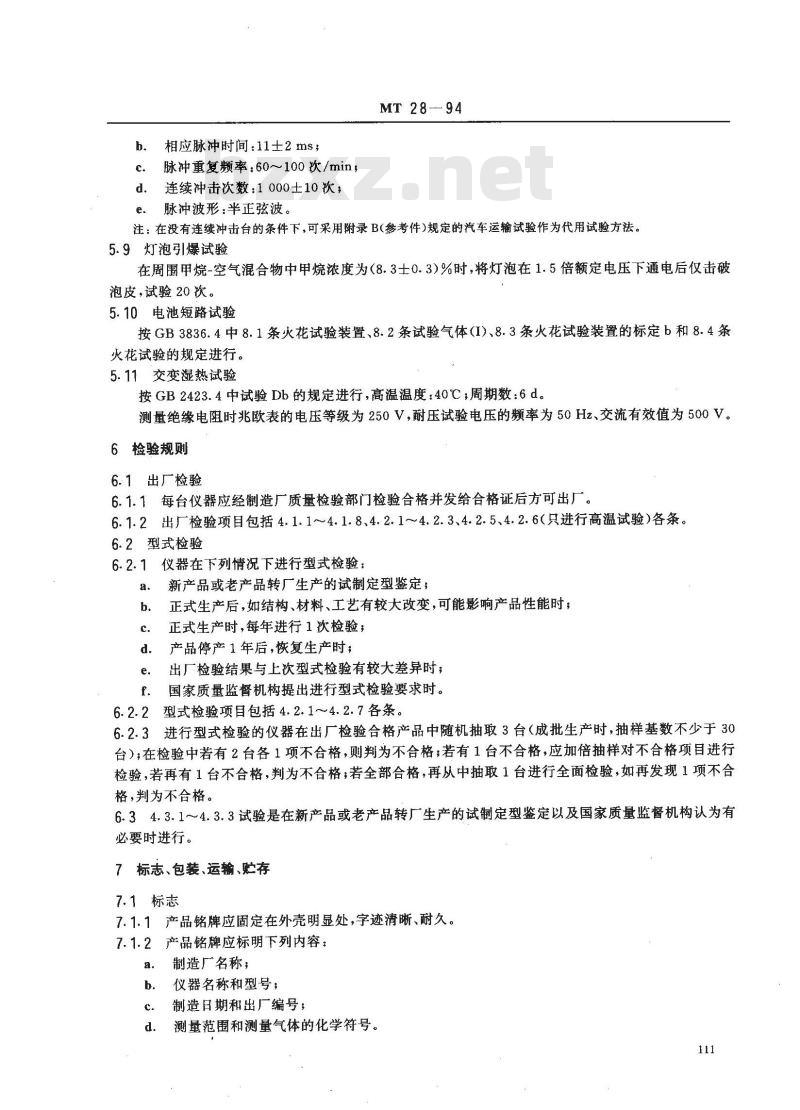

在周围甲烷-空气混合物中甲烷浓度为（8.3士0.3)%时，将灯泡在1.5倍额定电压下通电后仅击破泡皮，试验20次。
5.10电池短路试验
按GB3836.4中8.1条火花试验装置、8.2条试验气体（I)、8.3条火花试验装置的标定b和8.4条火花试验的规定进行。
5.11交变湿热试验
按GB2423.4中试验Db的规定进行，高温温度：40℃；周期数：6d。测量绝缘电阻时兆欧表的电压等级为250V，耐压试验电压的频率为50Hz、交流有效值为500V。6检验规则
6.1出厂检验
6.1.1每台仪器应经制造厂质量检验部门检验合格并发给合格证后方可出厂，6.1.2出厂检验项目包括4.1.1～4.1.8、4.2.1~4.2.3、4.2.5、4.2.6(只进行高温试验）各条。6.2型式检验
仪器在下列情况下进行型式检验：新产品或老产品转厂生产的试制定型鉴定；正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；正式生产时，每年进行1次检验；产品停产1年后，恢复生产时；
出厂检验结果与上次型式检验有较大差异时；国家质量监督机构提出进行型式检验要求时。型式检验项目包括4.2.1～4.2.7各条。6.2.2
6.2.3进行型式检验的仪器在出厂检验合格产品中随机抽取3台（成批生产时，抽样基数不少于30台）；在检验中若有2台各1项不合格，则判为不合格；若有1台不合格，应加倍抽样对不合格项目进行检验，若再有1台不合格，判为不合格，若全部合格，再从中抽取1台进行全面检验，如再发现1项不合格，判为不合格。
6.34.3.1～4.3.3试验是在新产品或老产品转厂生产的试制定型鉴定以及国家质量监督机构认为有必要时进行。
7标志、包装、运输、贮存
7.1标志
7.1.1产品铭牌应固定在外壳明显处，字迹清晰、耐久。7.1.2产品铭牌应标明下列内容：a.
制造厂名称；
仪器名称和型号；
制造日期和出厂编号；
测量范围和测量气体的化学符号。d.

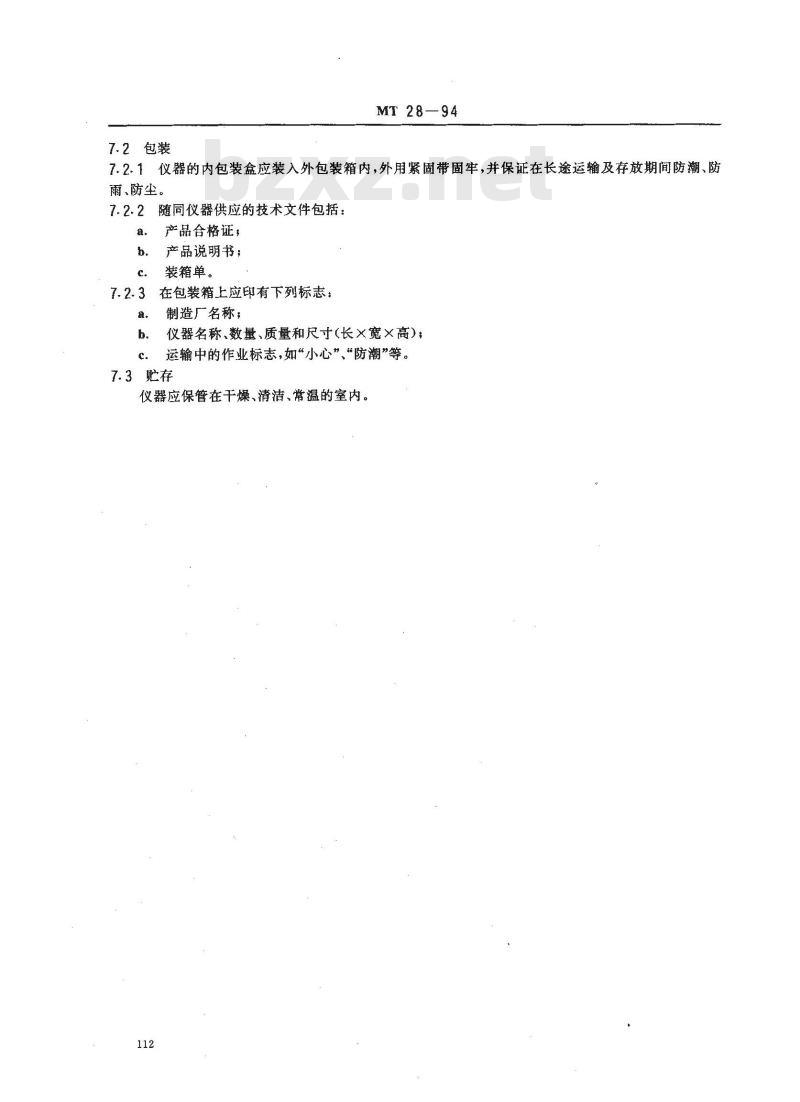

7.2包装
MT 28-94
7.2.1仪器的内包装盒应装入外包装箱内，外用紧固带固牢，并保证在长途运输及存放期间防潮、防雨、防尘。
随同仪器供应的技术文件包括：7.2.2
产品合格证；
产品说明书；
装箱单。
在包装箱上应印有下列标志：
制造厂名称；
仪器名称、数量、质量和尺寸（长×宽×高）；运输中的作业标志，如“小心”、“防潮”等。7.3贮存
仪器应保管在干燥、清洁、常温的室内。112
MT28-94
附录A
不同温度下水柱高度、汞柱高度的校正（补充件）
用压力法测定基本误差时的环境温度不是20℃，水柱高度、汞柱高度需用校正系数U进行校正。ht = Uh.
式中：h.温度 t℃时的水柱或汞柱高度;温度20℃时的水柱或秉柱高度。h.
273.2+t.P2o
式中：e—
-温度t℃时的水或汞的密度；
温度20℃时的水或汞的密度。
不同温度的U值见表A1和表A2。
校正系数
用水柱压力法时校正系数(U）
校正系数
校正系数
校正系数
校正系数
MT28-94
用汞柱压力法时校正系数(U)
校正系数
注：水柱、汞柱高度及校正系数的有效值可取3位。温度
附录Bwww.bzxz.net
校正系数
连续冲击试验代用试验方法
(参考件）
校正系数
路面：应符合JTJ01《公路工程技术标准》规定的三级公路的中级路面。即碎砾、石路，不整齐石块路和其他粒料路；
里程：200km；
车速：30~40km/h；
车型：解放牌4t卡车；
装载量：满载量的1/3；
包装件摆放位置：车厢后部。
附加说明：
本标准由中华人民共和国煤炭工业部提出。本标准由煤炭科学研究总院抚顺分院归口，并负责解释。本标准由煤炭科学研究总院抚顺分院、抚顺煤矿安全仪器厂负责起草。本标准主要起草人尹芳雄。
