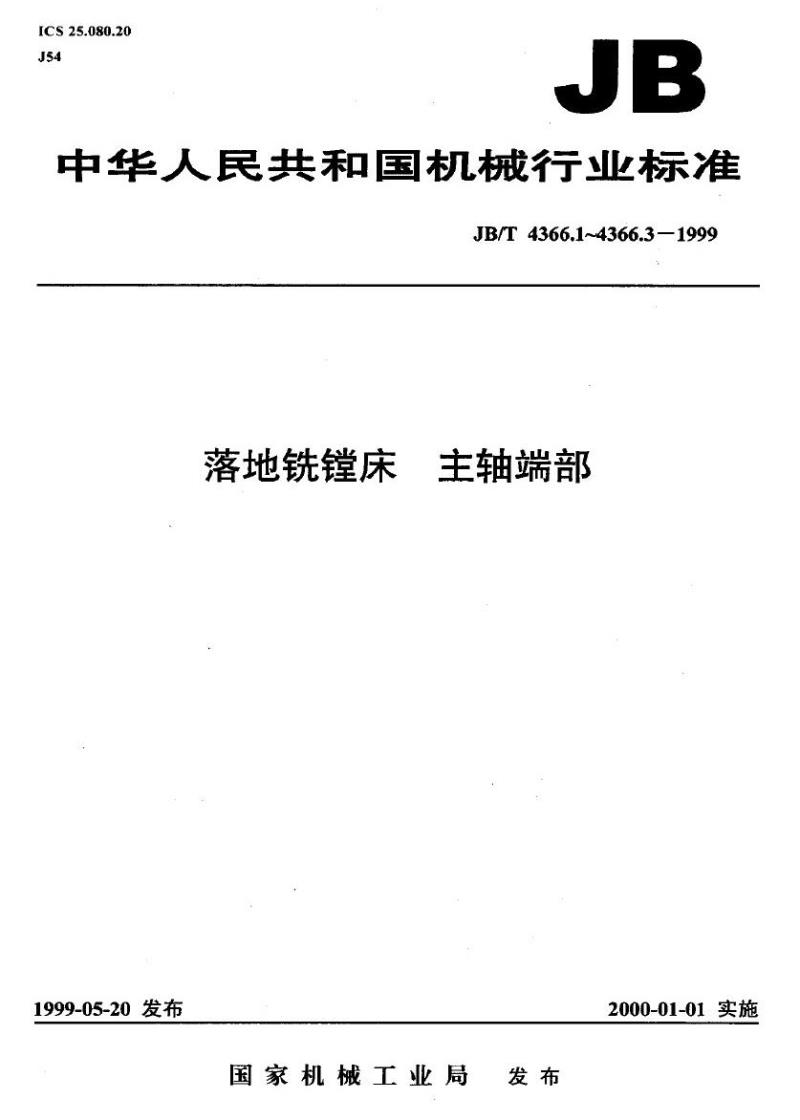

ICS25.080.20
J54
JB
中华人民共和国机械行业标准
JB/T4366.1~4366.3-1999
落地铣镗床
1999-05-20发布
主轴端部
2000-01-01实施
国家机械工业局
发布

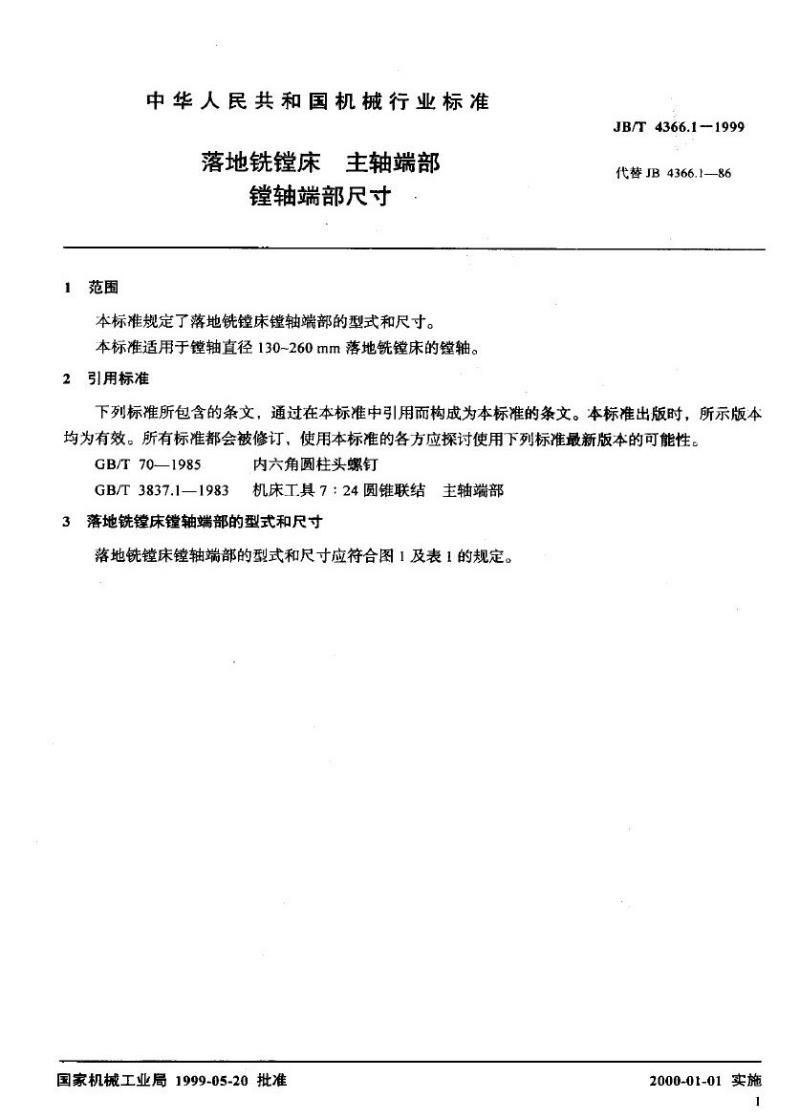

范围
中华人民共和国机械行业标准
落地铣镗床
主轴端部
镗轴端部尺寸
本标准规定了落地铣镗床镗轴端部的型式和尺寸。本标准适用于镗轴直径130~260mm落地铣镗床的镗轴。引用标准bzxz.net
2
JB/T4366.1-1999
代替JB4366.1—86
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T70—1985
GB/T3837.1—1983
内六角圆柱头螺钉
机床工具7：24圆锥联结主轴端部落地铣镗床镗轴端部的型式和尺寸3
落地铣镗床镗轴端部的型式和尺寸应符合图1及表1的规定。国家机械工业局1999-05-20批准2000-01-01实施
量平面
30*
N
2
Z.A
在轴端处
0.015]A
高轴端300处
.08
Ro.5

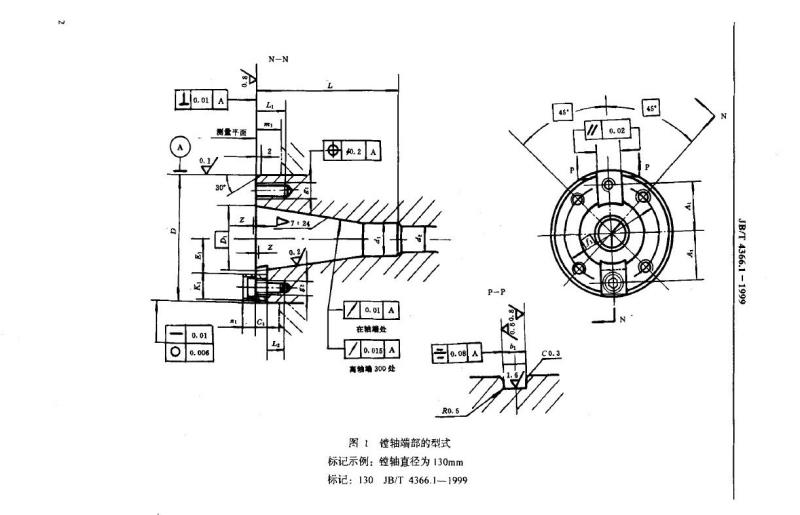

图1镗轴端部的型式
标记示例：镗轴直径为130mm
标记：130JB/T4366.1-1999
P-P
C0.3
JB/T4366.1-1999
主轴直径
镗轴
D
130
160
200
260
铣轴
200
260
320
400
主轴直径
镗轴
D
130
160
200
260
注
铣轴
200
260
320
400
D
69.85
69.85
69.85
107.95
107.95
m
最小
19
19
19
38
38
0.4
0.4
0.4
0.4
0.4
101.6
101.6
101.6
160
177.8
d
39.6
39.6
39.6
60.2
60.2
g
M16
M16
M16
M20
M20
JB/T4366.1--1999

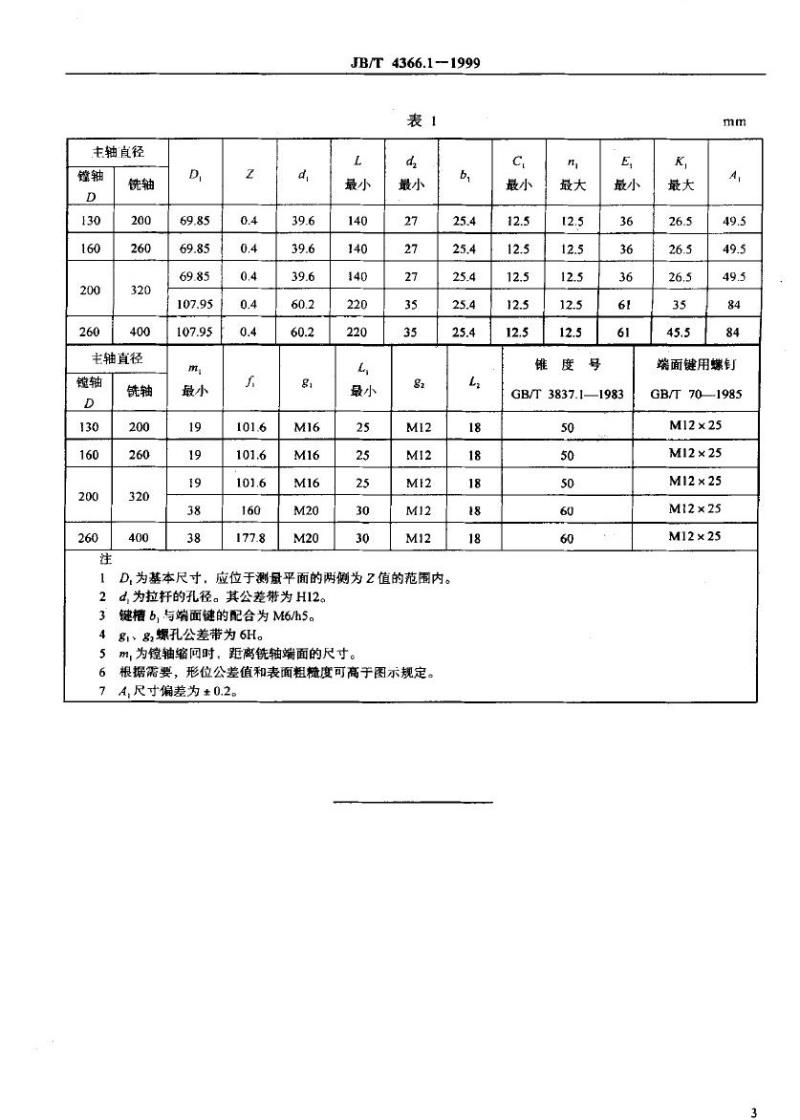

表1
L
最小
140
140
140
220
220
L,
最小
25
25
25
30
30
d
最小
27
27
27
35
35
82
M12
M12
M12
M12
M12
b,
25.4
25.4
25.4
25.4
25.4
L
18
18
18
18
18
应位于测量平面的两侧为Z值的范围内。D,为基本尺寸，
d,为拉杆的孔径。其公差带为H12。2
键槽6,与端面键的配合为M6/h5。4g1、&螺孔公差带为6H。
m，为鐘轴缩间时，距离铣轴端面的尺寸。5
根据需要，形位公差值和表面粗度可高于图示规定。6
7A,尺寸偏差为±0.2。
c
最小
12.5
12.5
12.5
12.5
12.5
n,
最大
12.5
12.5
12.5
12.5
12.5
锥度号
E,
最小
36
36
36
61
61
GB/T 3837.I—1983
50
50
50
60
60
K
最大
26.5
26.5
26.5
35
45.5
mm
49.5
49.5
49.5
84
84
端面键用螺钉
GB/T70—1985
M12×25
M12×25
M12×25
M12×25
M12×25
3
