【机械行业标准(JB)】 卧式带锯床 第2部分:参数
本网站 发布时间:
2002-07-16 15:00:00
- JB/T4318.2-2002
- 现行
标准号:
JB/T 4318.2-2002
标准名称:
卧式带锯床 第2部分:参数
标准类别:
机械行业标准(JB)
标准状态:
现行-
发布日期:
2002-07-16 -
实施日期:
2002-12-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
KB
替代情况:
JB/T 4318.2-1996
标准简介/下载
点击下载
标准简介:
本部分规定了卧式带锯床参数。本部分适用于新设计的一般用途的卧式带锯床。 JB/T 4318.2-2002 卧式带锯床 第2部分:参数 JB/T4318.2-2002 标准下载解压密码:www.bzxz.net
标准内容
部分标准内容:

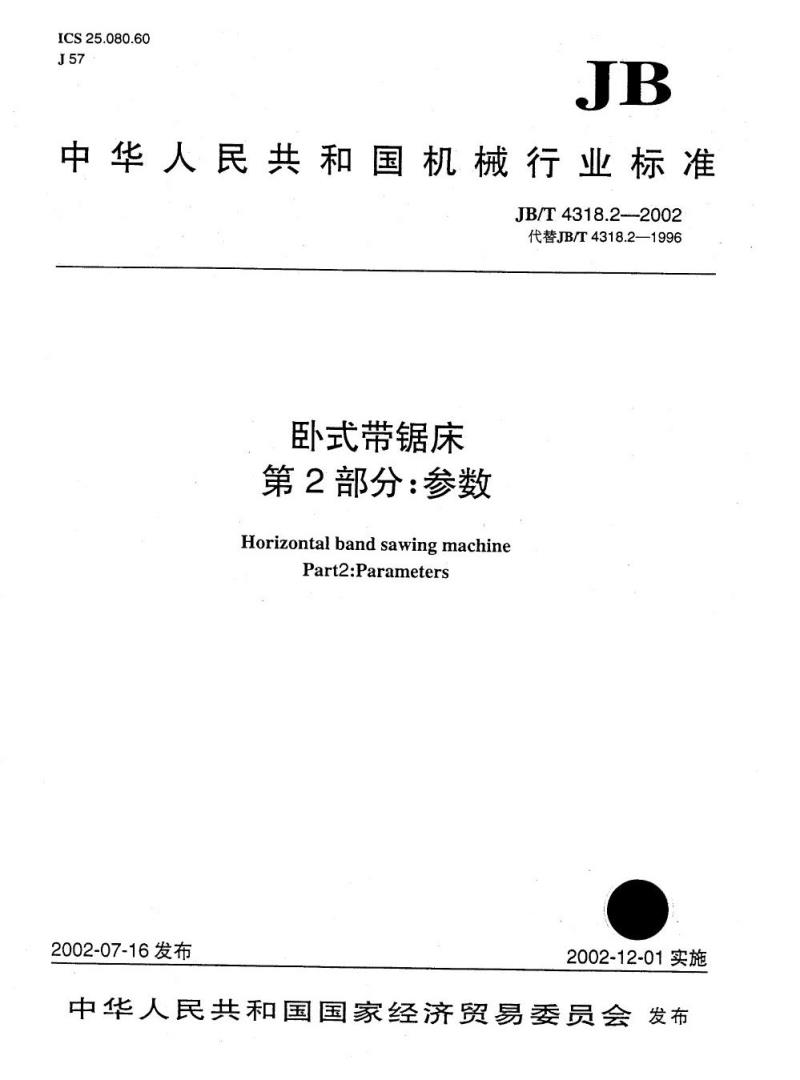

ICS25.080.60
J57
JB
中华人民共和国机械行业标准
JB/T4318.2-2002
代替JB/T4318.2—1996
卧式带锯床
第2部分:参数
Horizontal band sawing machinePart2:Parameters
2002-07-16发布
2002-12-01实施
中华人民共和国国家经济贸易委员会发布前言
1
范围
规范性引用文件
2
3
参数
+.++....
卧式带锯床
图1
.+.
图2
表
立柱卧式带锯床
卧式带锯床参数

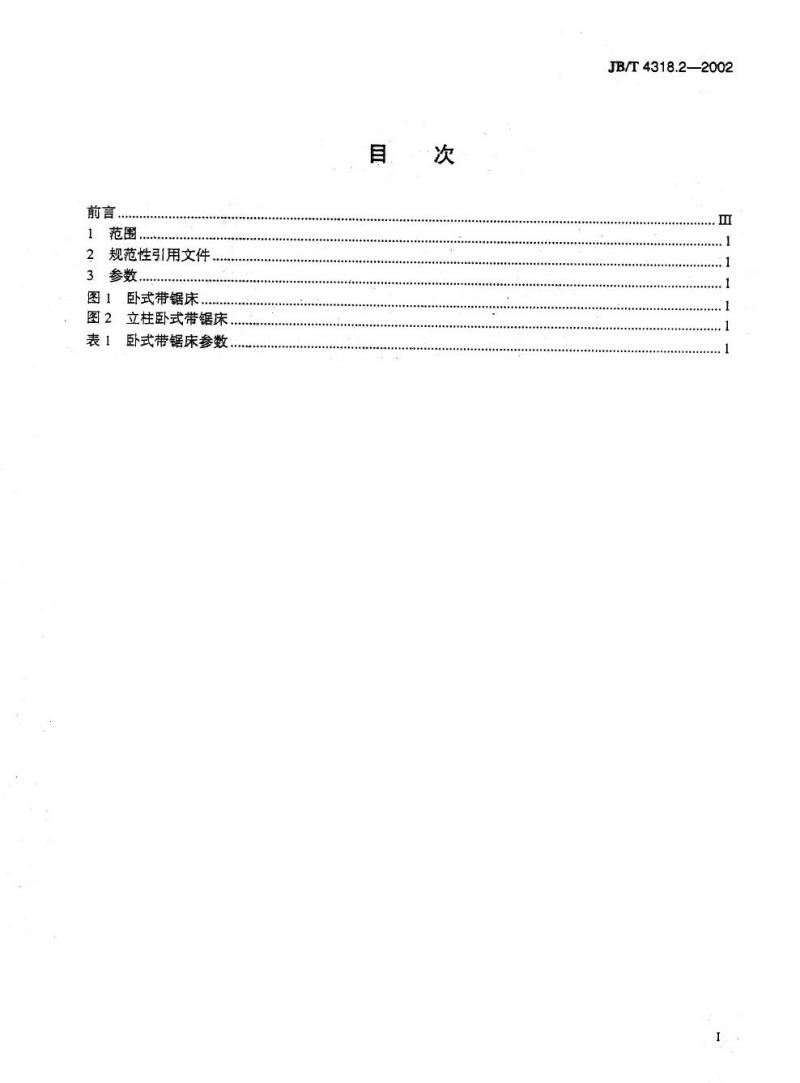

目
次
JB/T4318.2—2002
++++++++.

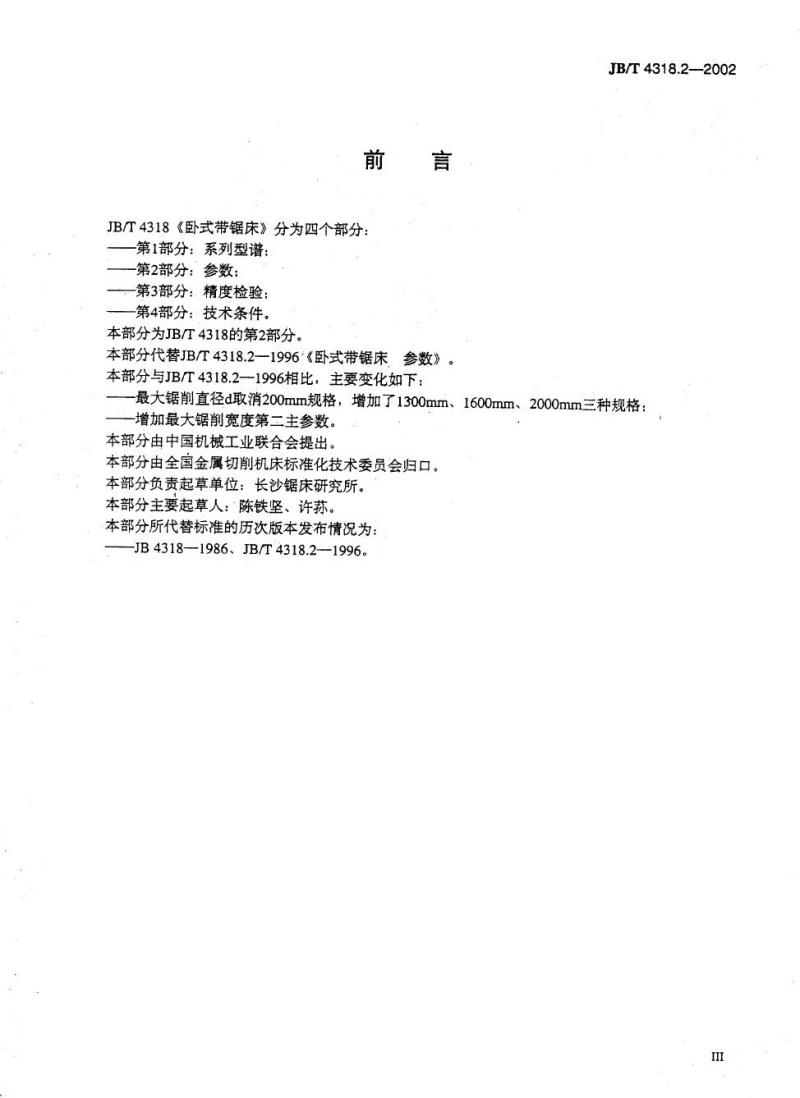

前
JB/T4318《卧式带锯床》分为四个部分:-第1部分:系列型谱:
-第2部分:参数;
一第3部分:精度检验:
-第4部分:技术条件。
本部分为JB/T4318的第2部分。
言
本部分代替JB/T4318.2—1996《卧式带锯床参数》本部分与JB/T4318.2--1996相比,主要变化如下JB/T4318.2—2002
最大锯削直径d取消200mm规格,增加了1300mm、1600mm、2000mm三种规格;-增加最大锯削宽度第二主参数。本部分由中国机械工业联合会提出。本部分由全国金属切削机床标准化技术委员会归口。本部分负责起草单位:长沙锯床研究所。本部分主要起草人:陈铁坚、许荪。本部分所代替标准的历次版本发布情况为:-JB4318——1986、JB/T4318.2—1996。III

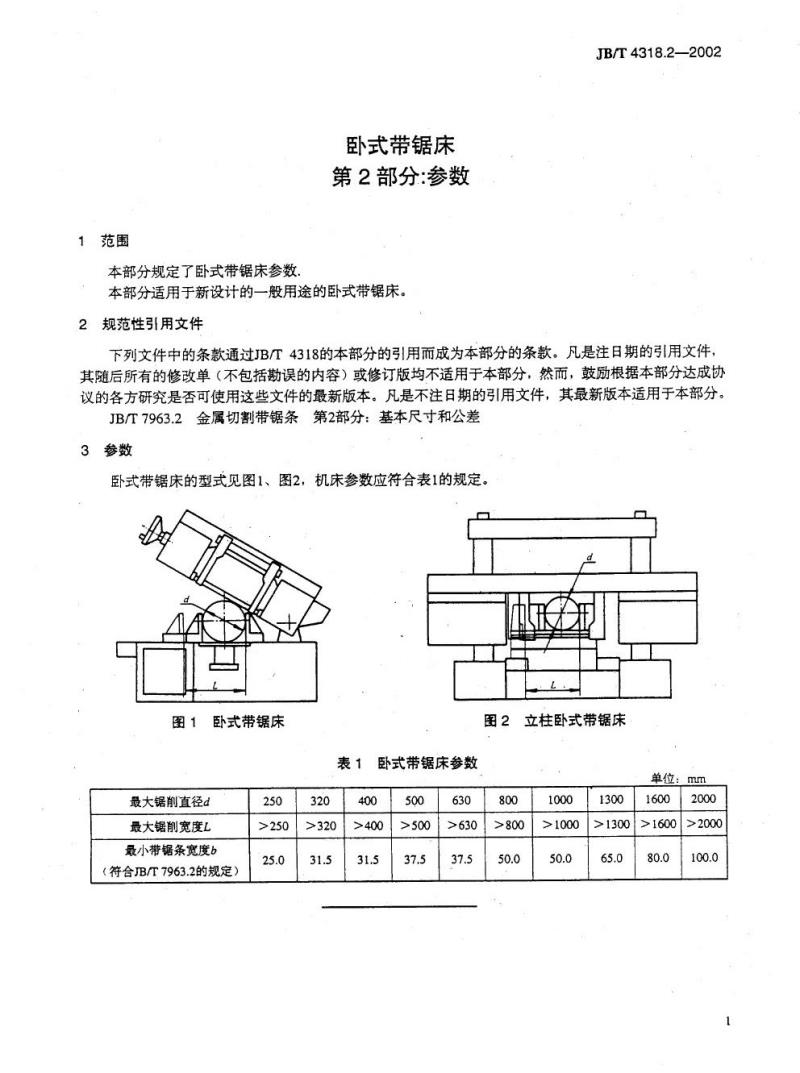

范围
本部分规定了卧式带锯床参数,卧式带锯床
第2部分:参数
本部分适用于新设计的一般用途的卧式带锯床。2规范性引用文件
JB/T4318.2-2002
下列文件中的条款通过JB/T4318的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。JB/T7963.2金属切割带锯条第2部分:基本尺寸和公差3参数
卧式带锯床的型式见图1、图2,机床参数应符合表1的规定。图1
卧式带锯床
最大锯削直径d
最大锯削宽度L
最小带锯条宽度b
(符合JB/T7963.2的规定)
250
>250
25.0
320
表1
卧式带锯床参数
400
>320
31.5
>400
31.5
500
>500
37.5
630
>630
37.5
图2
立柱卧式带锯床
单位:
mm
800
>800
50.0
1000
>1000
50.0
1300
>1300
65.0
1600
>1600
80.0
2000
>2000
100.0

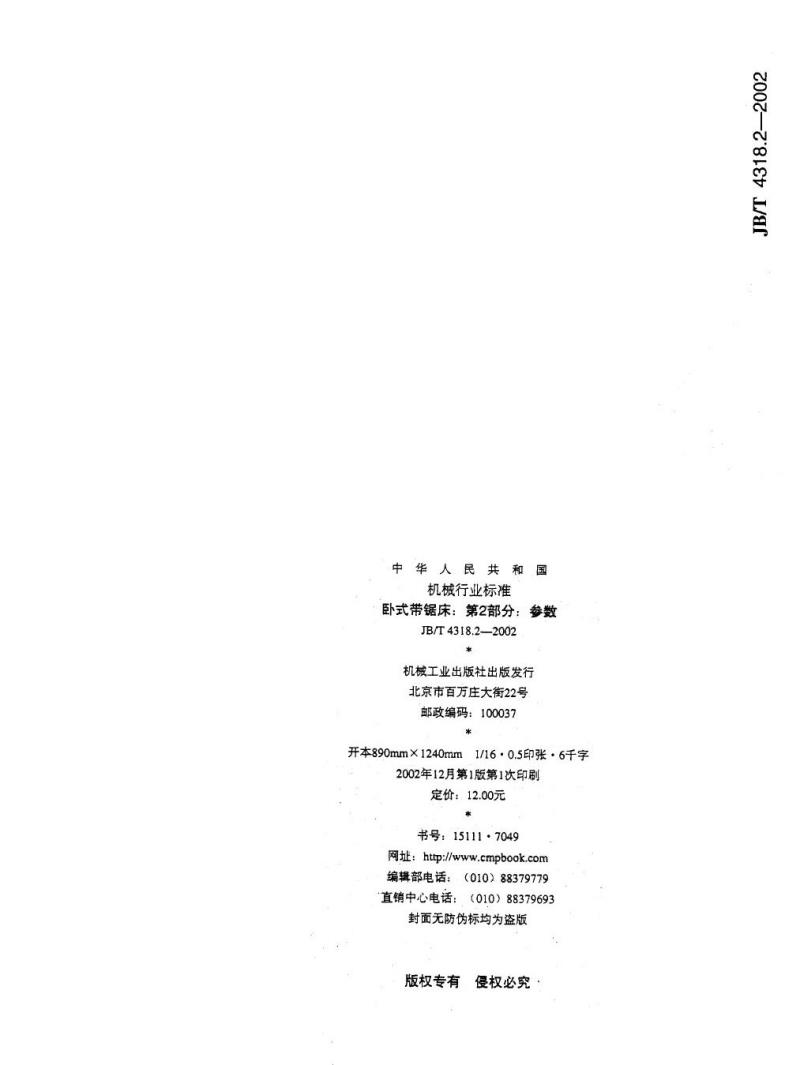

华人民共和
中
国
机械行业标准
卧式带锯床:第2部分:参数
JB/T4318.2—2002
*
机械工业出版社出版发行
北京市百方庄大街22号
邮政编码:100037
*
开本890mm×1240mm1/16?0.5印张·6千字2002年12月第1版第1次印刷
定价:12.00元
*免费标准bzxz.net
书号:15111·7049
网址:http://cmpbook.com编辑部电话::(010)88379779直销中心电话:(010)88379693封面无防伪标均为盗版
版权专有
侵权必究
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
