【通信行业标准(YD)】 通信管道与通道工程设计规范

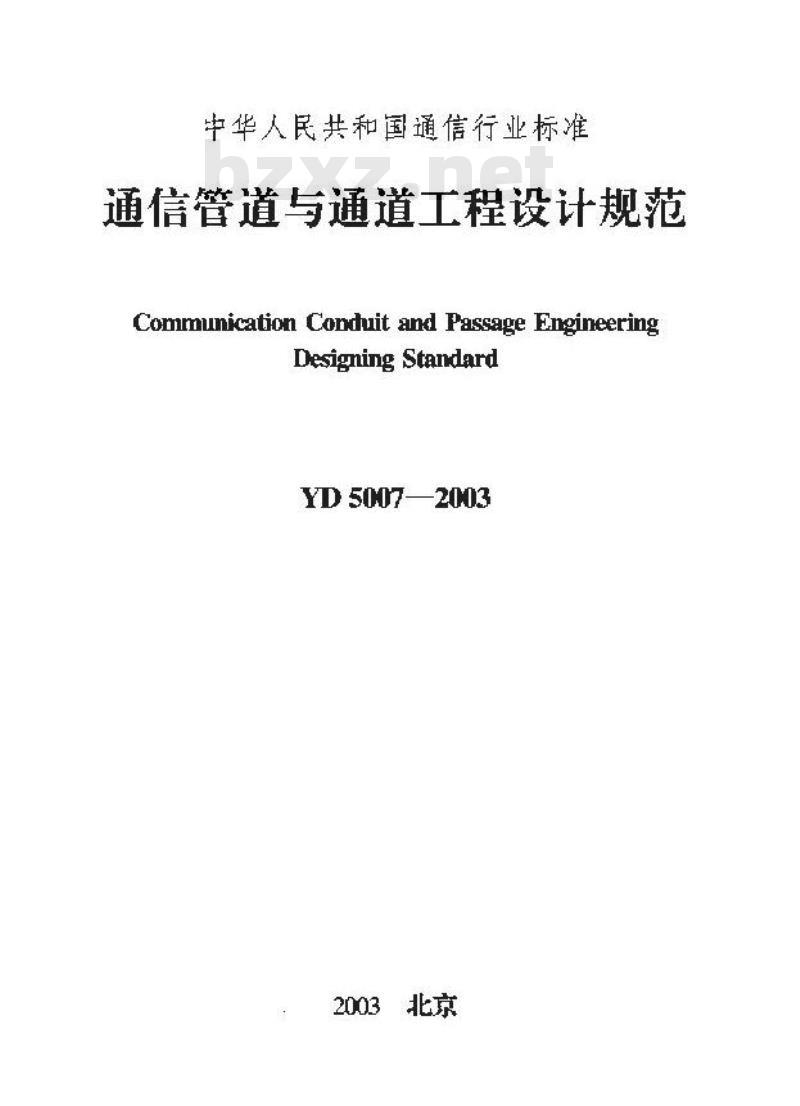

中华人民共和国通信行业标准
通信管道与通道工程设计规范
Conmmunication Conduit and Passage EngineeringDesigning Standard
YD 5007—2003

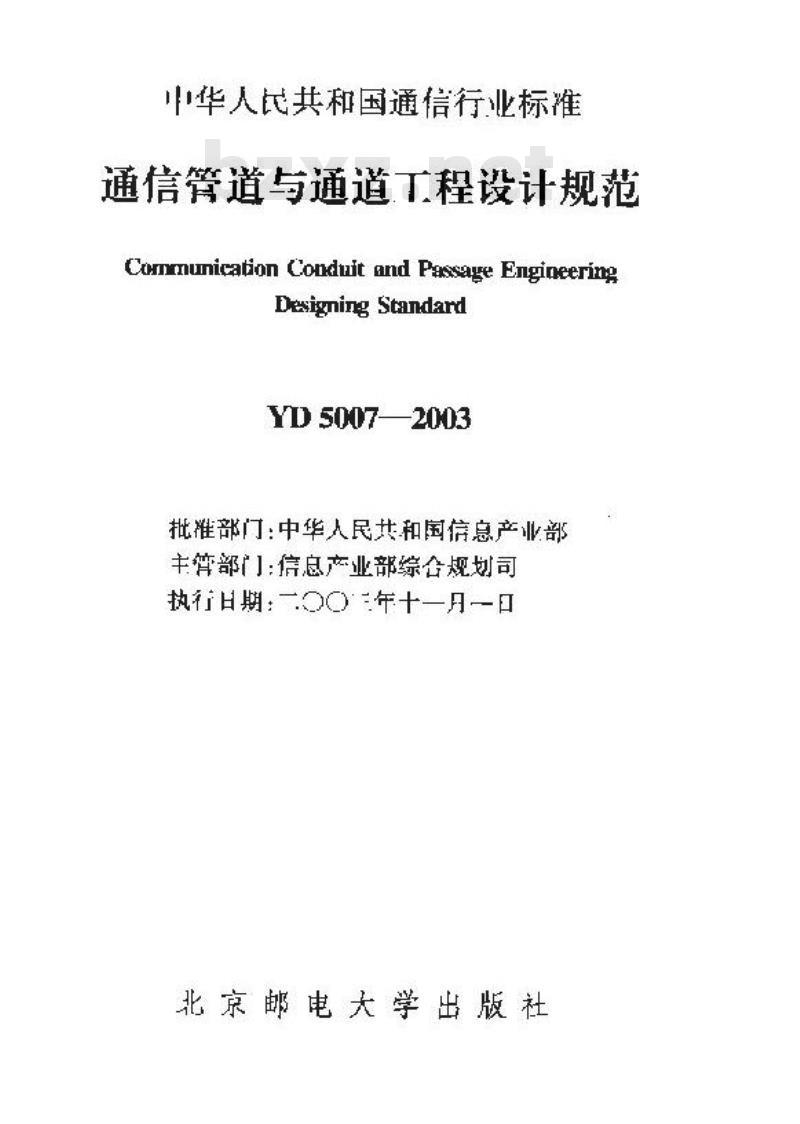

小华人民共和国通信行业标准
通信管道与通道丁程设计规范
Cornnunication Conduit and Passage EngineeringDesigning Standard
YD 5007—2003
批准部门：中华人民共和国信息产业部主管部门：信良产业部综合规划司执行日期：一0C年十一月一日
北京邮电大学出版社

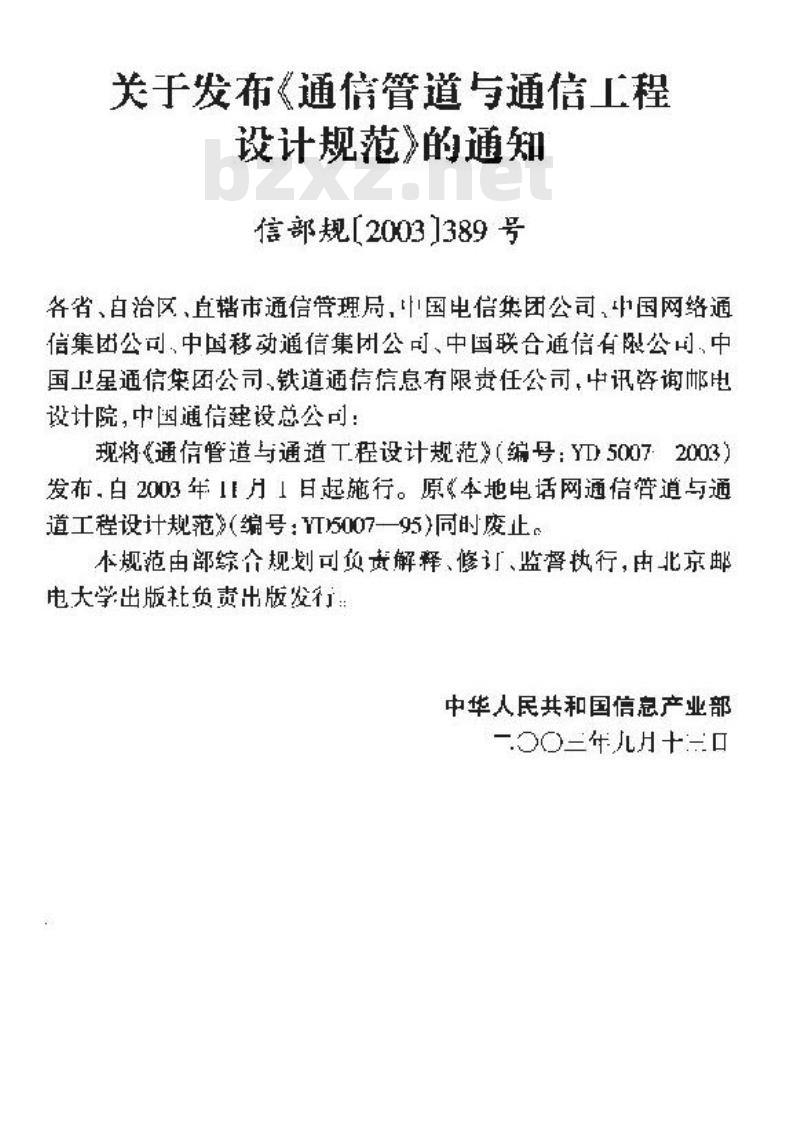

关于发布《通管道写通信程
设计规范》的通知
信部规[20031389号
各省、百治区自辖市通信管理局，国电信集团公司：国网络通信集团公司.中国移动通信集团公司、中国联合通信有限公司.中国卫星通信集团公司、铁道通信信息有限责任公司，中讯咨询邮电设计院，国博信设总公司
现将通信管道与通道程设计规范（编号：YT)5007：2003发柜，白2003年1月1月起施行。原，本地电适网通信誉道与道工程设计规范》(编号：竹5007一奶)同时废止。本规范由部综个规划司负武解释、修订、监督执行，由北京邮电大学出版托负责出版发行：
中华人民共和国信忘产业部
二年九月十-

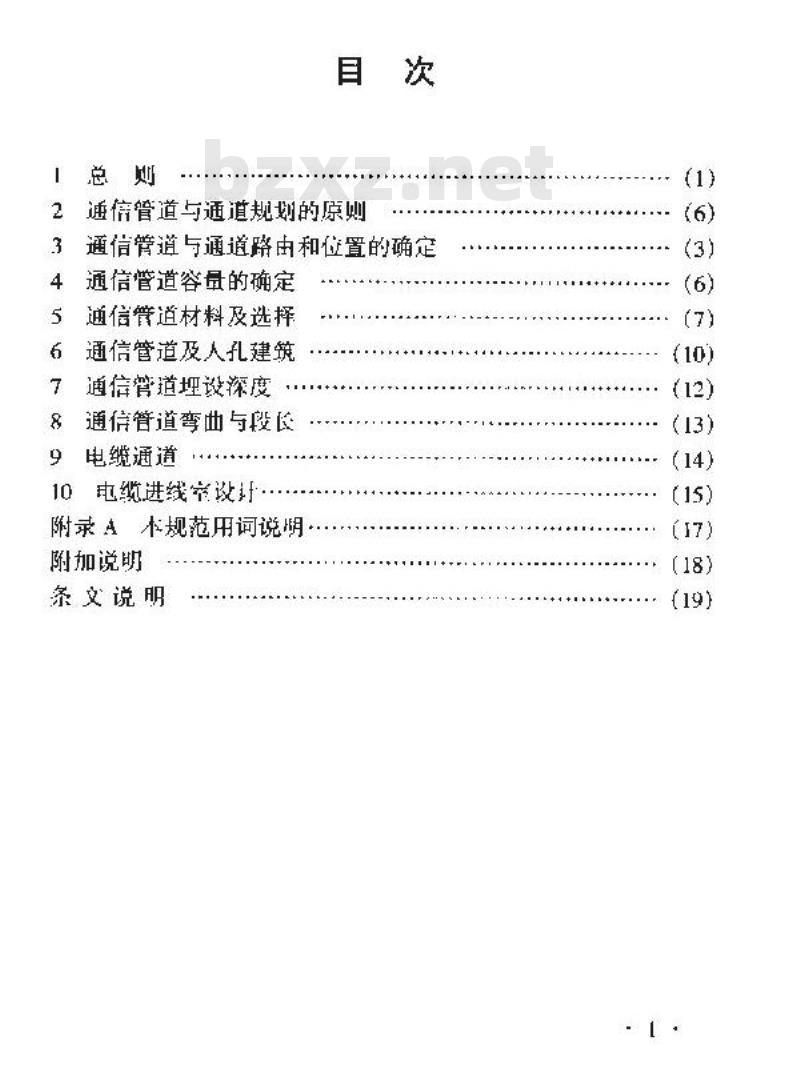

通信管道与通道规划的原则
通信管道与通道路由和位置的确定通信管道容量的确定
通信管道材料及选择
通信管道及人孔建筑
通信管道埋设深度
通信管道弯曲与段长
电缆通道
10电缆进线宽设计
附录A本规范用词说朔·
附加说明
条文说明
1总则
1.0.1本规范适用于新建的本地电话网的配线、局间中继线，长途班局线以及高等级公路等通信管道与通道丁程：改，扩建工程可袭照热行，
1..2根据通信普道建设的特点，通信管道应超前建设，使下程能尽罩形成生产能力，尽快发操经济效益。13当本规范与国家有关标准、规范柔适时，应接国家标准，规范和规定办理。
2通信管道与通道规划的原则
2.0.1通信管道与通道规划成以城市发展规划和通宿建设总体规划为依据，通信管道建设规划必须纳人城市建设规划。2.0.2通信管道与通道应根据各运营商发展需要，进行总体规划。2.0.3城市街区内新建、改建的建筑物楼外应预埋通信管道，井应与公用通信管道相联接：
2.0.4城市的桥梁，隧道、高等级公路等建筑应回同步建设通信管道或留有通信管道的位置必要时，应进行管道特殊设计，2..5通信管道与通道规划成与城市道路和地下管道规划及其现状帮切结合，主干道路可在道路两侧修建管道。管道建设宜与框关的市政建设统规划，同我进行。3通信管道与通道路由和位置的确定3.0.1、通信管道与通道路出的确定应符合下列要求：1、通信管道与通道宜建在城市主要道路和任宅小区，对于城郊区的费公路也席建设通信管道：？：选择管道与通道路出应在管道规划的基础上充分研究分路建设的可能（包括在道路两侧建设的可能），以满各运管商的需要和宽道网路的灵活性。
3，通信臂道与通道露由远离电仙和化学魔创耻带。4选择地下、地上障碍物较少的街道，5，避免在已有规划而尚未成型，或乐已成型仙土壤未沉实的道路上，改皮流砂，翻浆地修建登道与通道3.0.2选定管道与通道建筑位置时，成符合下列条性：1官肆筑在人行追下。期在人行道下无法建设，可建筑在慢车道下，不宜建筑准快车道于。2.高等级公路上的通信管道建筑位置选择依次是：在隔离带下、路肩和防扩网以内：
3.为便于电缆弓L，管道位置宜与杆路同侧。4，通信管道与通道中心线成平行十道路中心线或建筑红线。5.通信管道与通道位置不宜选在理设较深的其他管线附近。3.0.3通信算道与通道成尽量避免与燃气管道、高压电力电缆在道路同侧建设，不可避免时通信營道、通道与其他地下普线及建筑物间的最小净距，应符合表3.0.3规是。 3
通信管道、追遵和其他地下管线建筑物间的最小净距表
其他地下管线及肆望物名称
已有建筑物免费标准下载网bzxz
规划建筑物红线
300 m
给水管
电力电缆
高乐铁塔基础迎
300 rm d >500 mum
钙水,排水管
热力管
≤300P(H≤3k/)
35 kv以F
35kv以上
通信电缆（或通情音道）
地上杆柱
马路边石达缘
铁路钢轨（或坡脚）
沟渠(基础底)
涵润(础底)
电车款底
铁路轨底
平行净陆(m)
1.0注(1)
交没净距(m)
0.15往(2)
0.3注(3)
0.5注(4)
注：（1)土干排水管后效设时,其施1\为边与答道间的水平净距不宜小于1.5m。（2）管道在用水受下部穿越时，净距不再小下0.4m，通信管道应作包封。3)在交感处2m范函内，识气管不应微接合装置和到属设备如上运情况不能避免时，通信管道冲作划
(4)如电小电缆览加保护管时将而减不0.15m.4.
3..4人孔内不得有其他管线穿越。3.0.5通信管道与铁道及有轨电车道的交越角不宜小于60°%。交越时，与道贫及回归线的距离不应小于3m，与有轨电车道或电气铁道交越处如采用钢算时，应有安全措施。4通信管道容量的确定
4.0.1管孔需要量成按业务预测终其体情况计算，备段管孔数叫参考表4,0，1的规定估算：
使用性质
广电缆管孔
中维电缆管州
过路进局电缆
和用管孔及H他
备用管孔
管孔数量表
根据规划的电缆条数
根据规划的光缆或电缆系数
根据需发计带
接业务测及其体惜况计算
馈线锋道乎均将线对占用孔
买线管道平均再40线对凸用1孔
现需要估节
根据发展需要估算
规需要估草
现具体情况估计
4.心.2管道容虽应按远期需要和合理的管群组合类型取定，应留有适当的备用孔，为便维护和施工，水泥管道管群组合宜红成矩形体，高度宜大丁其宽度，但不宜超过一倍：塑料管、钢管等宜组成形状整齐的群体，形体可视其体情况而定。4业，3在：-条路由上，为避免多次挖据马路，管道成按远期容量欢敷设。在远期管孔需要量过大的宽阔马路上，可将管道建在马格的两侧或建通道，
4.0.4进局管道应根据终局要量次建设。管孔人于48孔时可做通道，由地下室接山
5通信管道材料及选择
5.0.1通信管道通常采用的材料主要有：水管块，硬质或半硬质聚乙烯(或案氢乙烯)塑料管以及钢管等。5.0.2水泥管道：由于水泥管块一直是通信管道建设采用的去要管块，且技术成熟，价格低廉，水泥管块被广泛用在城区的主工和配线管道建设上、水泥管块的规格和使用范围应符合表5.0.2的要求，
孔数×孔径
4 × 90
二九管块
四孔管块
六孔管块
水泥管材
外形尺寸
长×宽×高(rn)
600 × 360 × 140
62×250×250
600 ×360 ×250
适用范围
城区土十管道、配线管道
域区主干管道、配线管道
城区主于道配线管道
塑料管道：由丁料管道较水泥管道施工方便，并伴随塑料5.0.31
普材的价格降低，已逐步广泛用在通信管道的建设上。5.0.4通信用塑料管的材料主要有两种，聚氯乙矫（PVC-U)和高密度聚乙烯（HDIPE）管，由于聚氯乙烯（PVC-UJ)管的耐低温性不如聚乙烯管。在低于-70C的特殊环境不宜采用聚氯乙烯（PVC-U)管、
5.0.5塑料管道结构有：单孔双罐波纹式塑料管、硅芯式塑料管多孔式塑料管（包括蜂窝式塑料管和栅格式塑料管等）。工程中采用时应符合规范要求。
1.双整波纹式塑料管，其管道外径一般在100~110rrm范围（也可按照需要生产），单根长6米，可广泛用于城区内的主干，配.:
线管道，桥梁上的主干管道建设等，2，硅芯式塑料管，其内壁有硅芯层起润滑作用，摩擦紊数小，被广泛用在光缆保护管。硅芯管的外径在32-60mm之间，每根长可达2000米，其常用硅芯管的规格尺寸应符合表5.05-1要求，表 5.0.5-1
60/50 rart
50/42
46/38mmm
40/33nm
34/28 mam
32/26mm
硅芯管的规格尺寸
外径(mm)
厚（mm)
适用范围
北线线管道
光缆、配线管道
光缆、配线昏道
光缆、配线管道
光统，子管，配线管道
光缆、子普、配线管道
3，多孔管（单孔为圆形或六边形），生产方式为多孔一体的绪构，受力哟句，结构紧漆，管孔从3～7孔，单管外径一般在25～32，也可根据需要任意组合生产。材长一般在6米以上盘绕式最长可达200米，盘长也可根据需要生产，其多孔管规格尺寸应符合表5.0,5-2要求。
表5.0.5-2
性式乱管
管式四孔管
曾式五孔管
埋式五孔筐
埋式入扎管
埋式比孔管
埋式八孔普
025/32 × 2/76
425 × 5./76
428 ×5/88
32×5/100
a92 ×6/110
432×7/119
多孔规格尺寸
内孔直径
等效外衔
- 25.6 2 ~ 3
5 ~ 32
6 - 32
7 ~ 32
适范围
光缆、记线督道
光缆、配线管道
光缆、配线管道
光缆内线管道
光缆、配线管道
光缆、配线管道
光缆、配线管道
