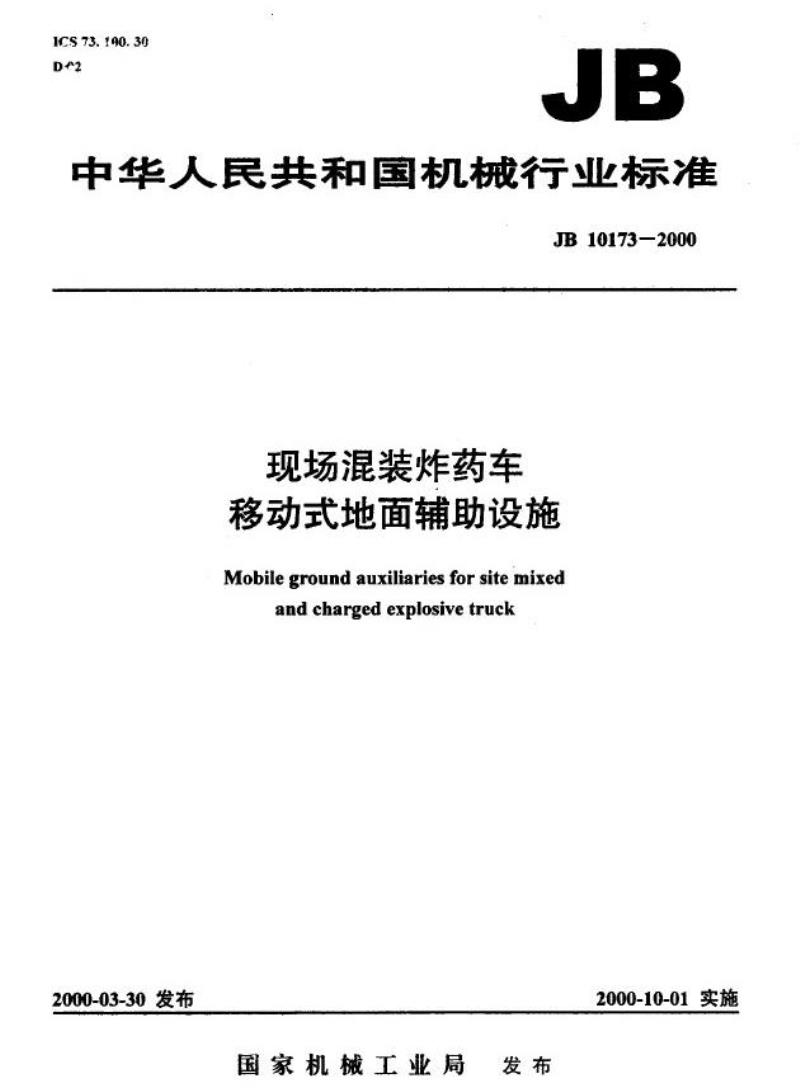

ICS 73. 100. 30
De2
JB
中华人民共和国机械行业标准
JB10173-2000
现场混装炸药车
移动式地面辅助设施
Mobile ground auxiliaries for site mixedandcharged explosivetruck
2000-03-30发布
国家机械工业局
发布
2000-10-01实施
3B10173-2000

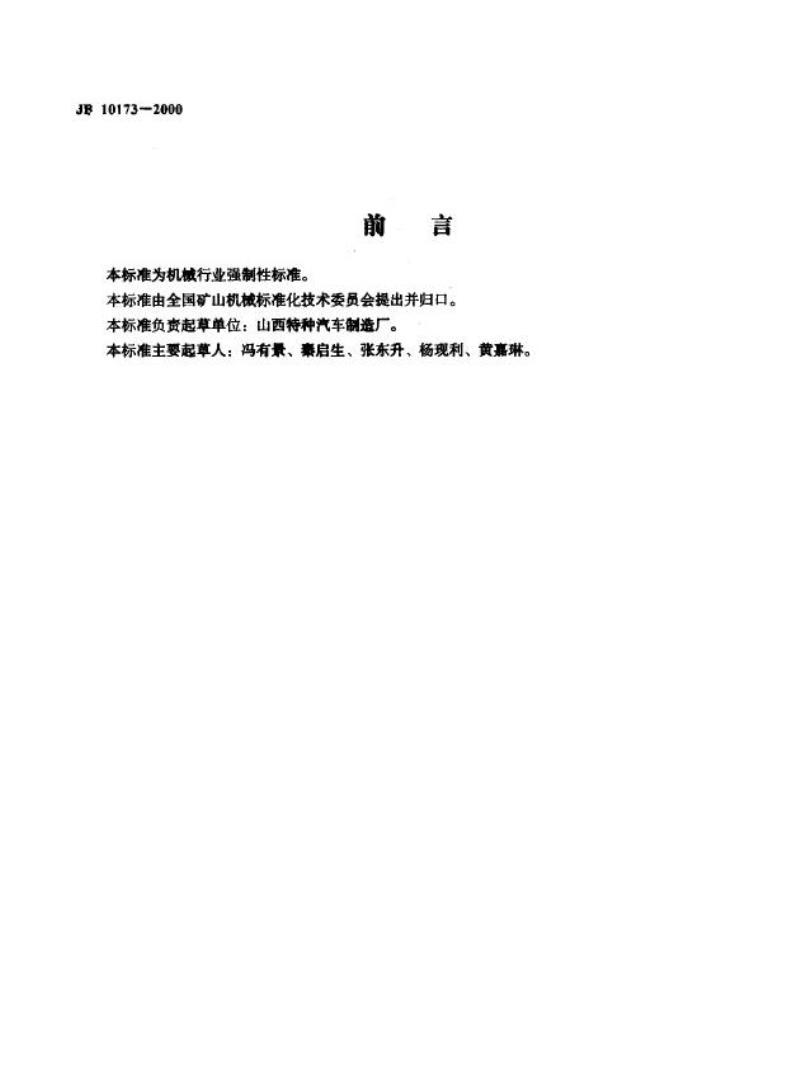

本标准为机械行业强制性标准。前言
本标准由全国矿山机械标准化技术委员会提出并归口。本标准负资起草单位：山西特种汽车制造厂。本标准主要起草人：冯有景、泰启生、张东升、杨现利、黄嘉琳。1范围

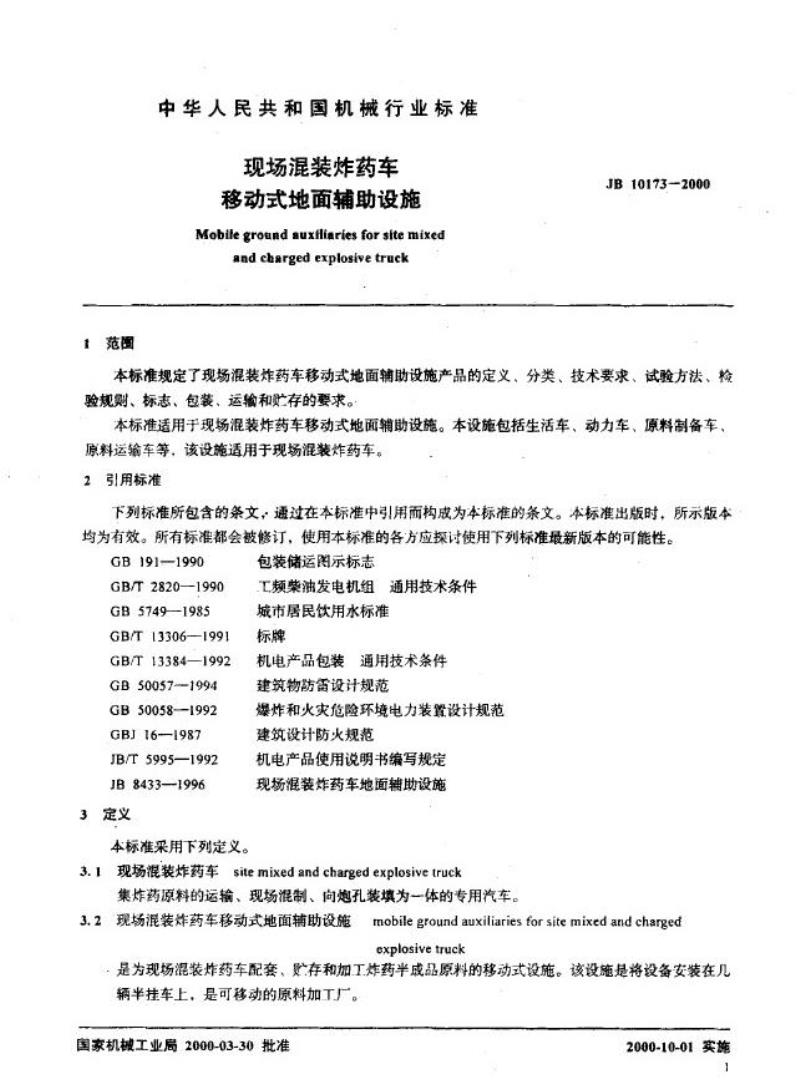

中华人民共和国机械行业标准
现场混装炸药车
移动式地面辅助设施
Mobileground suxfliaries forsitemixedand charged explosive truck
JB10173-2000
本标准规定了现场混装炸药车移动式地面辅助设施产品的定义、分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存的要求。本标准适用于现场混装炸药车移动式地面辅助设施。本设施包括生活车、动力车、原料制备车、原料运输车等，该设施适用于现场混装炸药车。2引用标准
下列标准所包含的条文，通过在本标准中引用而构皮为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—1990
GB/T2820—1990
GB 57491985
GB/T 13306—1991
GB/T 13384—1992
GB50057-1994
GB50058—1992
GBJ16-—1987
JB/T5995—1992
JB8433—1996
3定义
本标准采用下列定义。
包装储运图示标志
工频柴油发电机组通用技术条件城市居民饮用水标准
标牌
机电产品包装通用技术条件
建筑物防雷设计规范
爆炸和火灾危险环境电力装置设计规范建筑设计防火规范
机电产品使用说明书编写规定
现场混装炸药车地面辅助设施
3.1现场混装炸药车sitemixedandchargedexplosivetruck集炸药原料的运输、现场混制、向炮孔装填为一体的专用汽车。3.2现场混装炸药车移动式地面辅助设施rnobilegroundauxiliariesforsitemixedandchargedexplosive truck
·是为现场混装炸药车配套、贮存和加工炸药半成品原料的移动式设施。该设施是将设备安装在几辆半挂车上，是可移动的原料加工厂。国家机械工业局2000-03-30批准2000-10-01实施

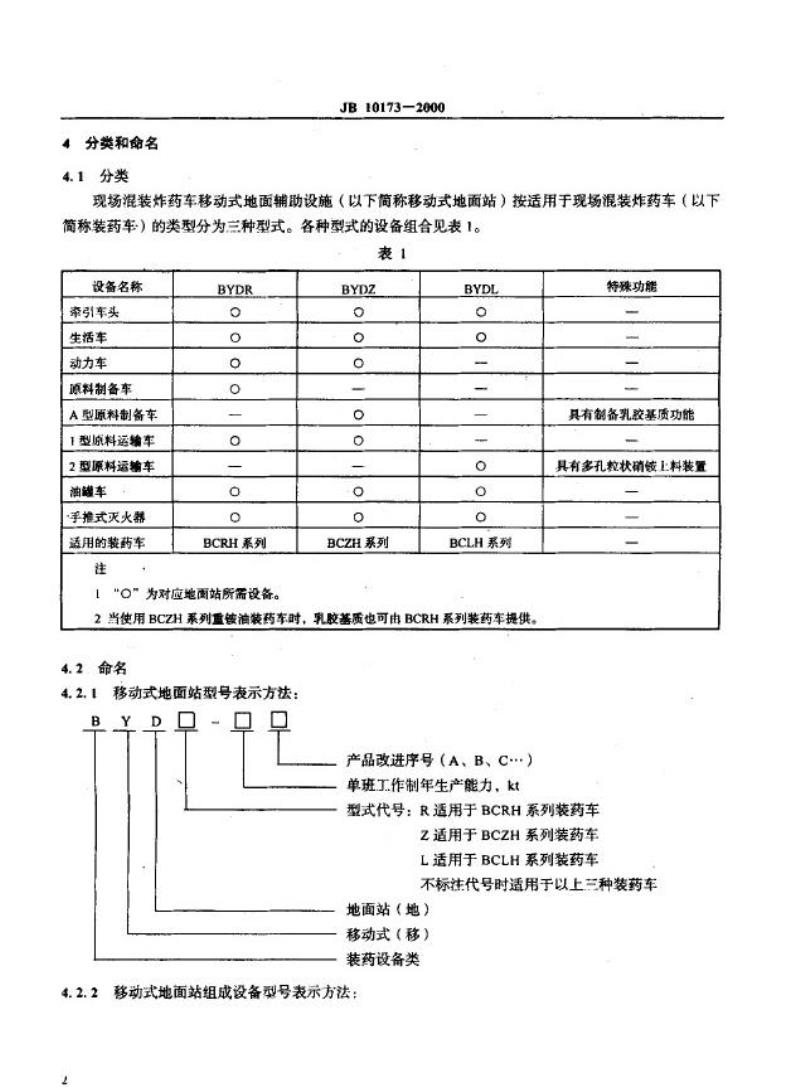

分类和命名
4.1分类
JB10173-2000
现场混装炸药车移动式地面辅助设施（以下简称移动式地面站）按适用于现场混装炸药车（以下简称装药车）的类型分为三种型式。各种型式的设备组合见表1。
表1
设备名称
牵引车头
生活车
动力车
原料制备车
A型原料制备车
1型原料运输车
2型源料运输车
油罐车
手推式灭火器
适用的装药车bzxZ.net
注
BYDR
o
o
o
o
o
o
o
BCRH系列
1“O”为对应地面站所需设备。BYDZ
o
o
o
o
o
o
o
BCZH系列
BYDL
o
o
o
o
o
BCLH系列
2当使用BCZH系列重铍滴装药车时，乳胶基质也可由BCRH系列装药车提供4.2命名
4.2.1移动式地面站型号表示方法：BY
D口
口口
产品改进序号（A、B、C.….）
单班工作制年生产能力，kt
特殊功能
其有制备乳胶基质功能
具有多孔数状硝铵上料装置
型式代号：R适用于BCRH系列装药车Z适用于BCZH系列装药车
L适用于BCLH系列装药车
不标注代号时适用于以上三种装药车地面站（地）
移动式（移）
装药设备类

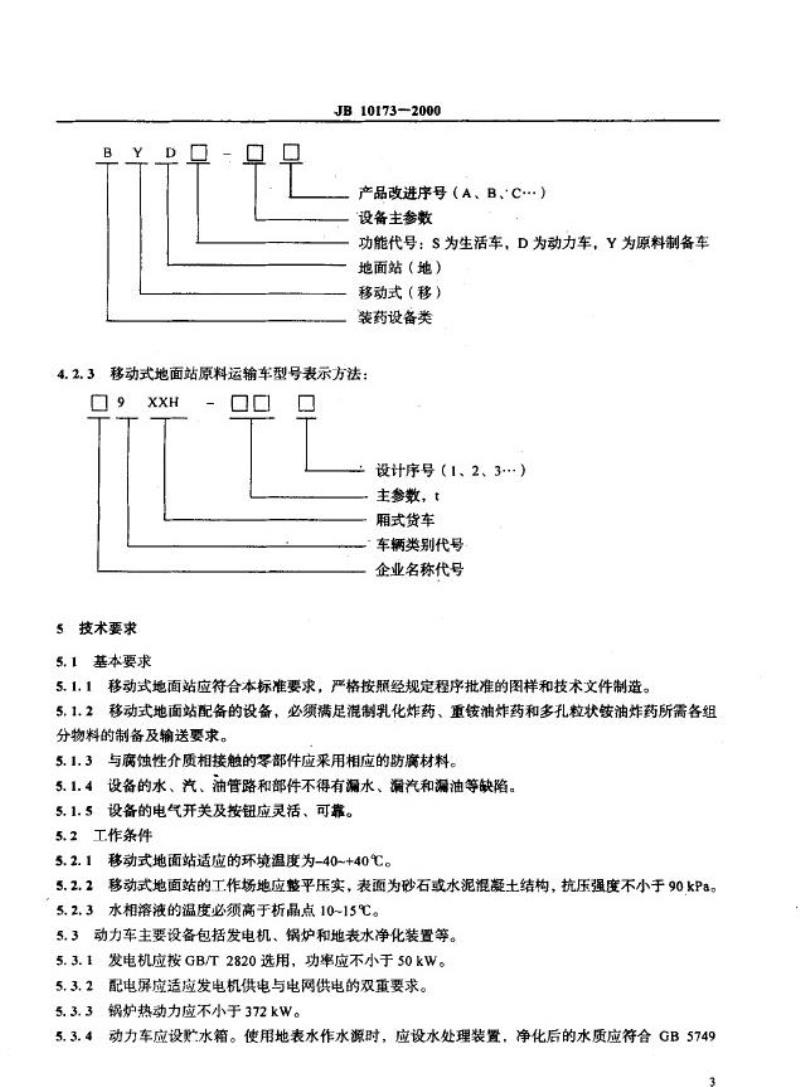

4.2.2移动式地面站组成设备型号表示方法：JB10173-2000
产品改进序号（A、B、C）
设备主参数
功能代号：S为生活车，D为动力车，Y为原料制备车地面站（地）
移动式（移）
裂药设备类
4.2.3移动式地面站原料运输车型号表示方法：9XXH
5技术要求
5.1基本要求
0
口
设计序号（1、2、3·…·）
主参数，t
厢式货车
·车辆类别代号
企业名称代号
5.1.1移动式地面站应符合本标准要求，严格按照经规定程序批准的图样和技术文件制造。5.1.2移动式地面站配备的设备，必须满足混制乳化炸药、重铵油炸药和多孔粒状铵油炸药所需各组分物料的制备及输送要求。
5.1.3与腐蚀性介质相接触的零部件应采用相应的防腐材料。5.1.4设备的水、汽、油管路和部件不得有漏水、漏汽和漏油等缺陷。5.1.5设备的电气开关及按钮应灵活、可靠。5.2工作条件
5.2.1移动式地面站适应的环境温度为-40~+40℃。5.2.2移动式地面站的工作场地应整平压实，表面为砂石或水泥混凝土结构，抗压强度不小于90kPa。5.2.3水相溶液的温度必须高于析晶点10~15℃。5.3动力车主要设备包括发电机、锅炉和地表水净化装置等。5.3.1发电机应按GB/T2820选用，功率应不小于50kW。5.3.2配电屏应适应发电机供电与电网供电的双重要求。5.3.3锅炉热动力应不小于372kW。5.3.4动力车应设贮水箱。使用地表水作水源时，应设水处理装置，净化后的水质应符合GB57493
的规定。
JB10173—2000
5.4原料制备车的主要设备包括水相制备罐、水相存罐、破碎机、螺旋输送机、油相制备继、微盆元素制备链等。各设备的主要技术参数应符合表2的规定。表2
设备名称
水相制各罐
水相存罐
破碎机
螺旋输送机
油相制备镶
微量元紧制备罐
乳胶基质制备装置
注
主要技术参数
有效容积
蒂化效率
有效容积
破碎能力
输送能力
有效容积
有效容积
乳化效率
单位
m
m
th
Vh
m
kg/min
1表中所列数值是单班工作制年生产能力为4ki时的各设备主要技术参数。2当原料制备车上设有乳胶基质制备装置时，考核其乳化效率。5.5原料运输车的承载能力不小于40t。数值
6~7
3.5
9-10
4-6
68
1.52.5
0.20.4
200
5.6移动式地面站应设化验室。化验室所配置的设备和仪器，必须满足移动式地面站所制备炸药各组分的检验及工序质量检测。
5.7健康、安全和环境保护
5.7.1站区规划及内、外部距离应符合CBJ16中甲类防火的规定。5.7.2原料制备车和动力车均应设污水收集箱，污水应进行处理、隔油沉淀。5.7.3在硝酸铵破碎间设除尘装置，每个工作间均应设置排风扇。5.7.4防莆应符合GB50057中Ⅱ类防雷的要求。5.7.5电力装置应符合GB50058火灾危险环境的要求。5.7.6移动式地面站应制定相应的安全生产和操作规程。5.8外观要求应符合JB8433一1996中4.11的规定，试验方法
移动式地面站的试验方法应符合JB8433--1996第5章的规定。7检验规则
移动式地面站的检验规则应按JB8433-1996第6章的规定。8标志、使用说明书
8.1移动式地面站均应在明显位置处固定产品标牌，标牌型式应符合GB/T13306的规定。8.2产品的标牌、使用说明书应标明以下内容4
a）产品名称、产品标准号：
b）生产企业名称、详细地址：
JB10173-2000
c）根据产品的特点和使用要求，标明设备的种类、规格、型号及主要参数d）对使用不当而容易造成人身、产品、设备危害或环境污染的应标明警示说明。8.3包装标志应符合GB191的规定。8.4产品标牌、使用说明书的起草与表述应符合JB/T5995的规定。9包装、运输与贮存
9.1产品的包装应符合GB/T13384的规定。9.2产品随机技术文件：
a）使用说明书、安全生产和操作规程；b）产品合格证；
c）随机备件及附件清单：
d）装箱单；
e）平面布置图；
f）零件手册。
9.3随机产品技术文件应装人专用塑料袋内，放置在标有“文件在此箱内”的包装箱内。9.4产品必须符合陆路、水路运输的要求。9.5产品运输吊装（卸）时，不得损伤。9.6产品在贮存时，应置于平坦的地方，并采取有效的防锈、防腐和防冻措施。
