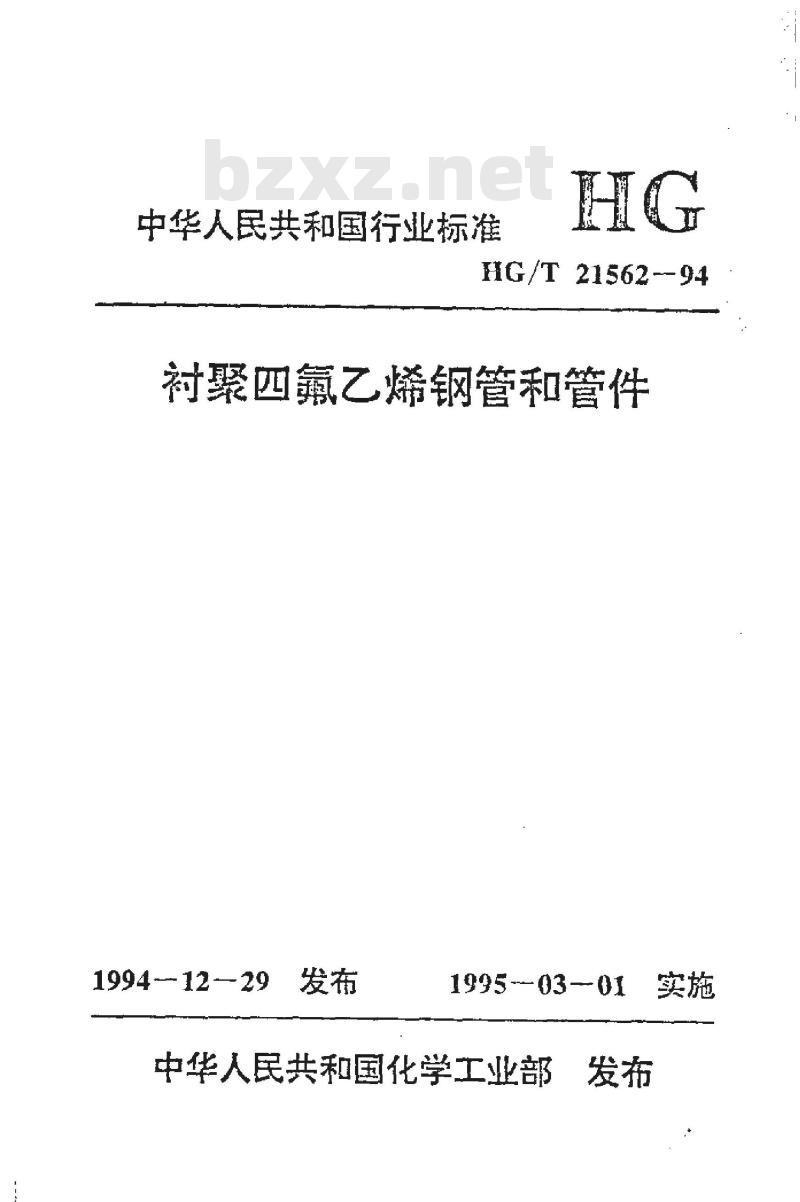

中华人民共和国行业标准
HG/T 21562--94
衬聚四氟乙烯钢管和管件
199412—29发布
1995--03--01
中华人民共和国化学工业部

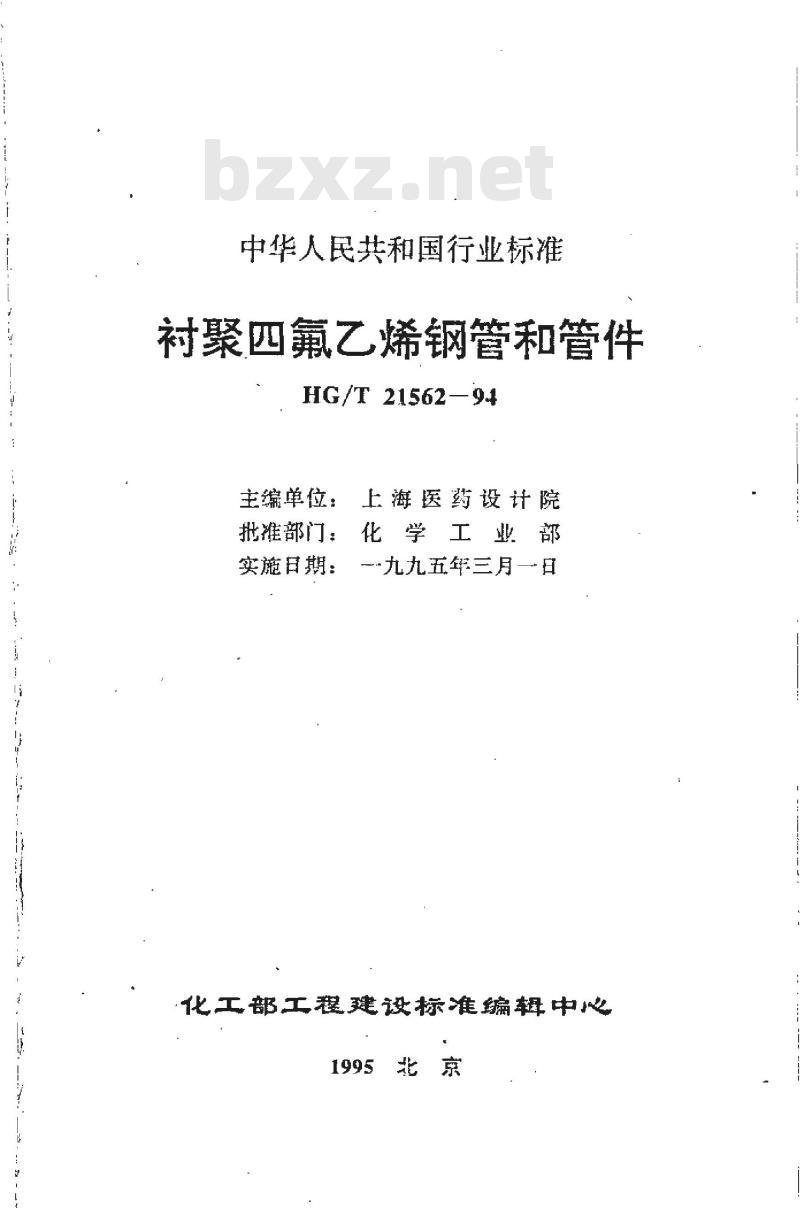

中华人民共和国行业标准
衬聚四氟乙烯钢管和管件
HG/T 21562—94
主编单位:上海医药设计院
批推部门:化 学工 业部
实施日期:一九九五年三月一日化工部工程建设标准编辑中心
1995北京

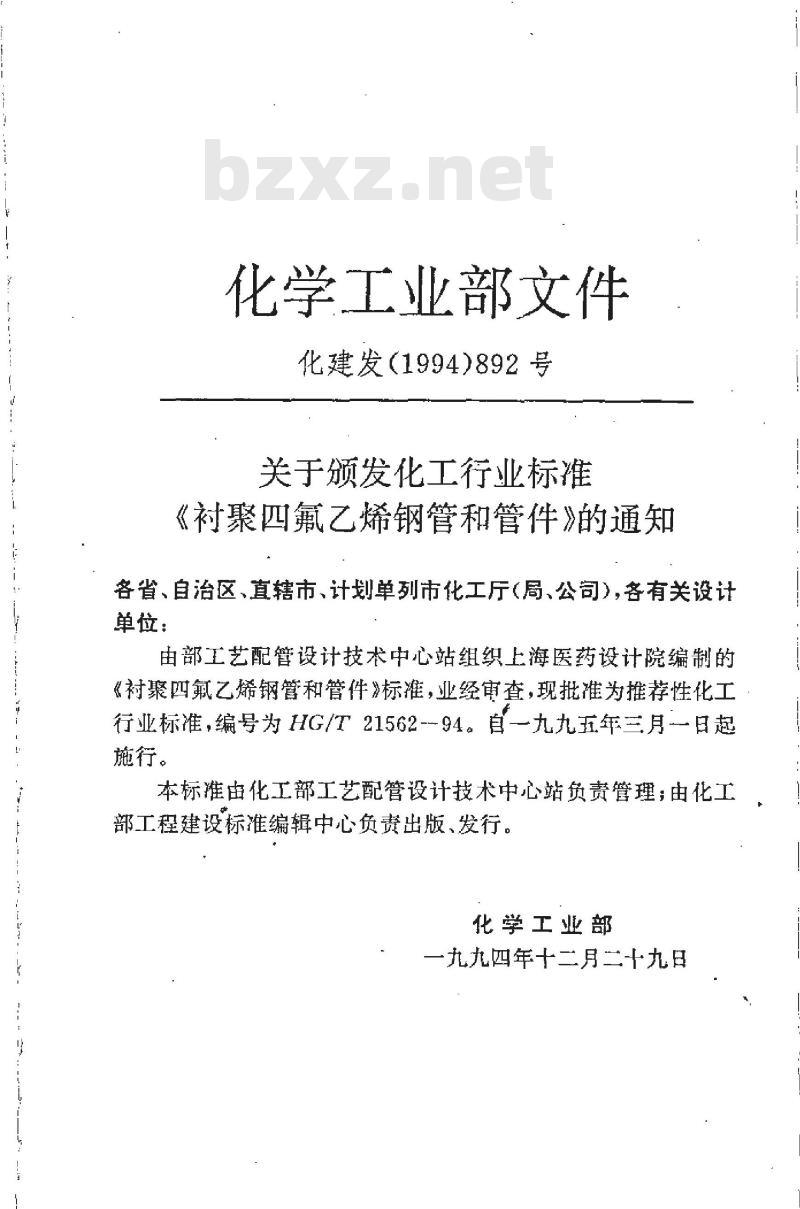

化学工业部文件
化建发(1994)892号
关于颁发化工行业标准
《衬聚四氟乙烯钢管和管件》的通知各省、自治区、直辖市、计划单列市化工厅(局、公司),各有关设计单位:
由部工艺配管设计技术中心站组织上海医药设计院编制的《衬聚四氟乙烯钢管和管件》标准,业经审查,现批准为推荐性化工行业标准,编号为HG/T21562--94。自一九九五年三月一日起施行。
本标准由化工部工艺配管设计技术中心站负责管理;由化工部工程建设标准编辑中心负责出版、发行。化学工业部
一九九四年十二月二十九日

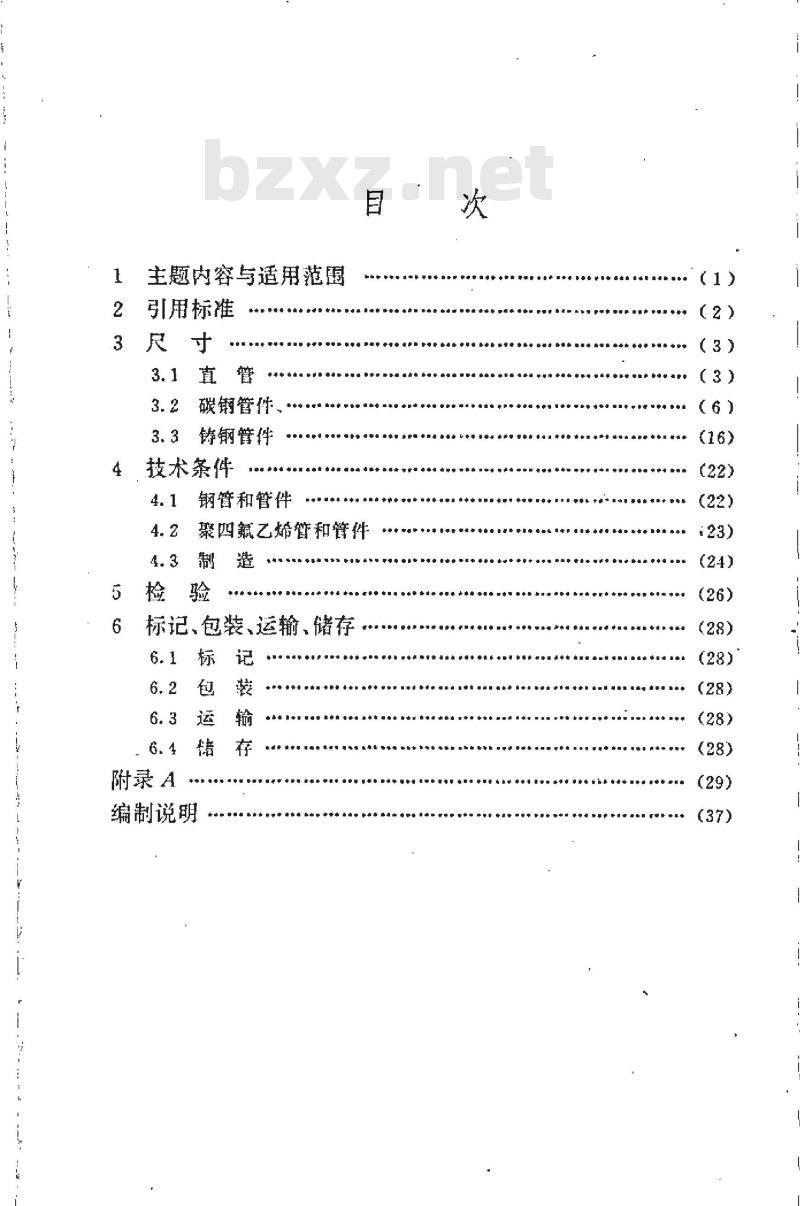

主题内容与适用范围
引用标准
尺 寸
3.2碳钢管件。
铸钢管件
技术条件
钢管和管件bzxz.net
聚四氟乙烯管和管件
标记、包装、运输、储存
附录A
编制说明
(3)

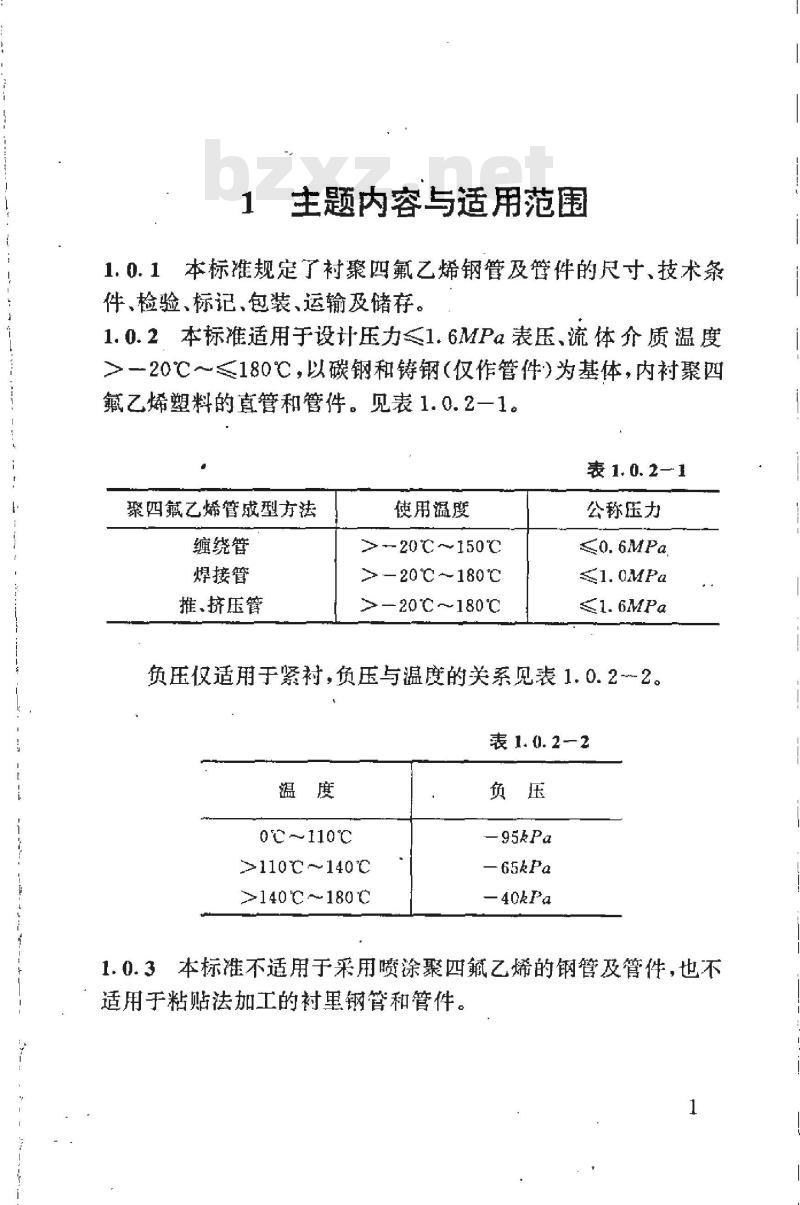

1主题内容与适用范围
本标准规定了聚四氟乙烯钢管及管件的尺寸、技术条1.0.12
件、检验、标记、包装、运输及储存。1.0.2本标准适用于设计压力≤1.6MPa表压、流体介质温度>一20℃~≤180℃,以碳钢和铸钢(仅作管件)为基体,内衬聚四氟乙烯塑料的真管和管件。见表1.0.2一1。表1.0.2—1
聚四氟乙烯管成型方法
缠绕管
焊接管
推、挤压管
使用温度
>20℃~150℃
>—20℃-180℃
>-20'℃-~180'℃
公称压力
≤0.6MPa
≤1.6MPa
负压仅适用于紧衬,负压与温度的关系见表1.0.2-2。表1. 0.22
0℃-110℃
≥110℃~140℃
>140℃~180C
—95hPa
-40kPa
1.0.3本标准不适用于采用喷涂聚四氟乙烯的钢管及管件,也不适用于粘贴法加工的衬里钢管和管件。1
2引用标准
GB1040《塑料拉伸试验方法》
GB7136《通用型模压用聚四氟乙烯树脂》GB8163《输送流体用无缝钢》
GB8923(钢材表面锈蚀等级和除锈等级》GB9114.2《突面带颈螺纹钢制管法兰》GR9116.8《突面带颈平焊钢制管法兰GB9117.2《突面带颈承插焊钳制管法兰》GB9118.1《突面对焊环松套带颈钢制管法兰》GB11352《一般工程用铸造碳钢件》GB12381.2《突面带颈螺纹球墨铸铁管法兰》GB12459《钢制对焊无缝管件》
ZBG33001《聚四氟乙烯管》
ZBG33002《聚四氟乙烯板》
HG20553《化工配管用无缝及焊接钢管尺寸选用系列》HGJ46《突面带颈平爆铺制管法兰》HGI54《突面承插焊钢制管法兰》HGJ57《突面平焊环松套板式钢制管法兰》IIGJ229《工业设备、管道防腐蚀施工及验收规范》GBJ235《工业管道工程施工及验收规范》2
钢管采用HG20553《化工配管用无缝及焊接钢管尺寸选用系列》中的I系列,若工程需用1系列时,请见附录A中的尺寸表。
3.1直管
直管端用突面带颈螺纹管法兰的结构型式和尺寸应分别符合图3.1.1和表3:1.1的规定,图3.1.1
公称通径
管子外径
最小)
见4.3.5条
管子长度
见4.2.1条
3.1.2为了便于安装就位,直管的一端采用固定式法兰≤DN80的管子采用GB9117.2《突面带颈承插焊钢制管法兰》,≥DN80的管子采用GB9116.8《突面带颈平焊钢制管法兰》,另一端采用松套法兰(GB9118.1《突面对焊环松套带颈钢制管法兰》)。根据需要,直管两端也可都采用固定式法兰。结构型式和尺寸应符合图3.1.2和表3.1.2的规定。
松套法兰
松套法兰
承插焊法兰
平焊法兰
公称通径
管子外径
最小)
见4.3.5条
碳钢管件
管子长度
见4.2.1条
3.2.1弯头的结构型式和尺寸应分别符合图3.2.1和表3.2.1的规定。≤DN80的弯头法兰采用承插焊法兰,>DN80的弯头法兰采用平焊法兰。
90°弯头
承插焊法兰连接
45°弯头
承插焊法兰连接
续图3.2.1
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
HG/T 21562--94
衬聚四氟乙烯钢管和管件
199412—29发布
1995--03--01
中华人民共和国化学工业部
中华人民共和国行业标准
衬聚四氟乙烯钢管和管件
HG/T 21562—94
主编单位:上海医药设计院
批推部门:化 学工 业部
实施日期:一九九五年三月一日化工部工程建设标准编辑中心
1995北京
化学工业部文件
化建发(1994)892号
关于颁发化工行业标准
《衬聚四氟乙烯钢管和管件》的通知各省、自治区、直辖市、计划单列市化工厅(局、公司),各有关设计单位:
由部工艺配管设计技术中心站组织上海医药设计院编制的《衬聚四氟乙烯钢管和管件》标准,业经审查,现批准为推荐性化工行业标准,编号为HG/T21562--94。自一九九五年三月一日起施行。
本标准由化工部工艺配管设计技术中心站负责管理;由化工部工程建设标准编辑中心负责出版、发行。化学工业部
一九九四年十二月二十九日
主题内容与适用范围
引用标准
尺 寸
3.2碳钢管件。
铸钢管件
技术条件
钢管和管件bzxz.net
聚四氟乙烯管和管件
标记、包装、运输、储存
附录A
编制说明
(3)
1主题内容与适用范围
本标准规定了聚四氟乙烯钢管及管件的尺寸、技术条1.0.12
件、检验、标记、包装、运输及储存。1.0.2本标准适用于设计压力≤1.6MPa表压、流体介质温度>一20℃~≤180℃,以碳钢和铸钢(仅作管件)为基体,内衬聚四氟乙烯塑料的真管和管件。见表1.0.2一1。表1.0.2—1
聚四氟乙烯管成型方法
缠绕管
焊接管
推、挤压管
使用温度
>20℃~150℃
>—20℃-180℃
>-20'℃-~180'℃
公称压力
≤0.6MPa
≤1.6MPa
负压仅适用于紧衬,负压与温度的关系见表1.0.2-2。表1. 0.22
0℃-110℃
≥110℃~140℃
>140℃~180C
—95hPa
-40kPa
1.0.3本标准不适用于采用喷涂聚四氟乙烯的钢管及管件,也不适用于粘贴法加工的衬里钢管和管件。1
2引用标准
GB1040《塑料拉伸试验方法》
GB7136《通用型模压用聚四氟乙烯树脂》GB8163《输送流体用无缝钢》
GB8923(钢材表面锈蚀等级和除锈等级》GB9114.2《突面带颈螺纹钢制管法兰》GR9116.8《突面带颈平焊钢制管法兰GB9117.2《突面带颈承插焊钳制管法兰》GB9118.1《突面对焊环松套带颈钢制管法兰》GB11352《一般工程用铸造碳钢件》GB12381.2《突面带颈螺纹球墨铸铁管法兰》GB12459《钢制对焊无缝管件》
ZBG33001《聚四氟乙烯管》
ZBG33002《聚四氟乙烯板》
HG20553《化工配管用无缝及焊接钢管尺寸选用系列》HGJ46《突面带颈平爆铺制管法兰》HGI54《突面承插焊钢制管法兰》HGJ57《突面平焊环松套板式钢制管法兰》IIGJ229《工业设备、管道防腐蚀施工及验收规范》GBJ235《工业管道工程施工及验收规范》2
钢管采用HG20553《化工配管用无缝及焊接钢管尺寸选用系列》中的I系列,若工程需用1系列时,请见附录A中的尺寸表。
3.1直管
直管端用突面带颈螺纹管法兰的结构型式和尺寸应分别符合图3.1.1和表3:1.1的规定,图3.1.1
公称通径
管子外径
最小)
见4.3.5条
管子长度
见4.2.1条
3.1.2为了便于安装就位,直管的一端采用固定式法兰≤DN80的管子采用GB9117.2《突面带颈承插焊钢制管法兰》,≥DN80的管子采用GB9116.8《突面带颈平焊钢制管法兰》,另一端采用松套法兰(GB9118.1《突面对焊环松套带颈钢制管法兰》)。根据需要,直管两端也可都采用固定式法兰。结构型式和尺寸应符合图3.1.2和表3.1.2的规定。
松套法兰
松套法兰
承插焊法兰
平焊法兰
公称通径
管子外径
最小)
见4.3.5条
碳钢管件
管子长度
见4.2.1条
3.2.1弯头的结构型式和尺寸应分别符合图3.2.1和表3.2.1的规定。≤DN80的弯头法兰采用承插焊法兰,>DN80的弯头法兰采用平焊法兰。
90°弯头
承插焊法兰连接
45°弯头
承插焊法兰连接
续图3.2.1
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
