【化工行业标准(HG)】 自动分析器室设计规定(附条文说明)

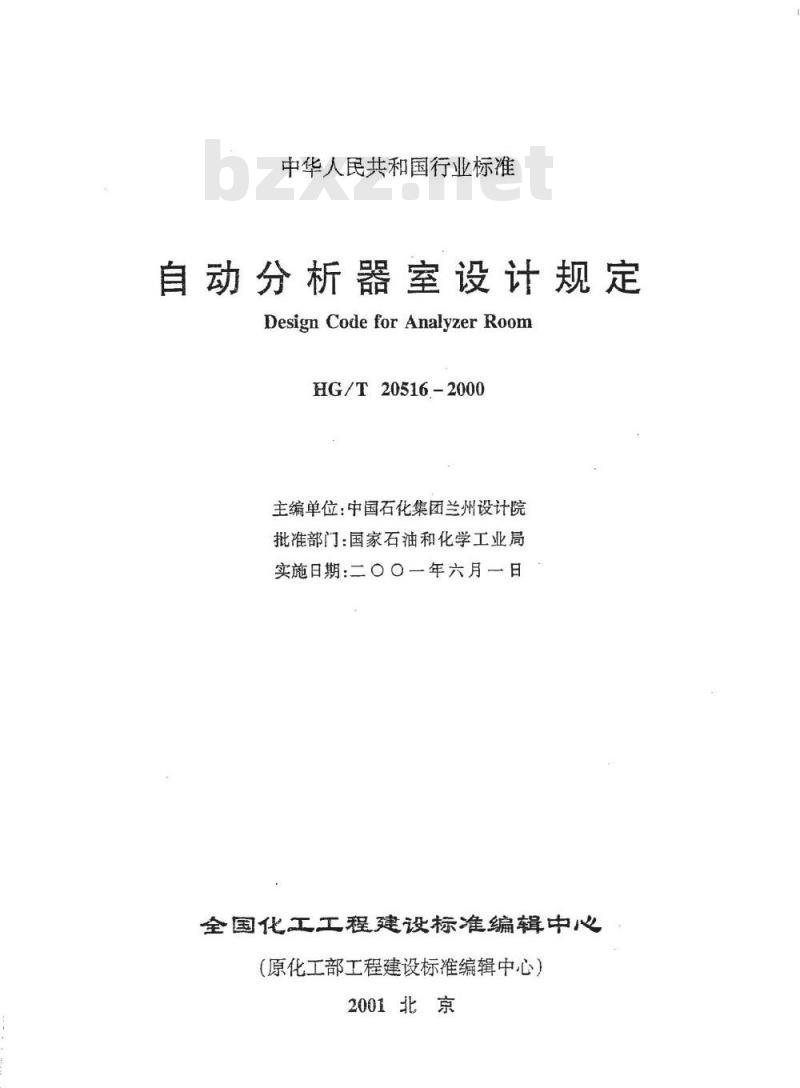

中华人民共和国行业标准
自动分析器室设计规定
Design Code for Analyzer RoomHG/T20516-2000
主编单位：中国石化集团兰州设计院批准部门：国家石油和化学工业局实施日期：二〇〇一年六月一日全国化工工程建设标准编辑中心（原化工部工程建设标准编辑中心）2001北京

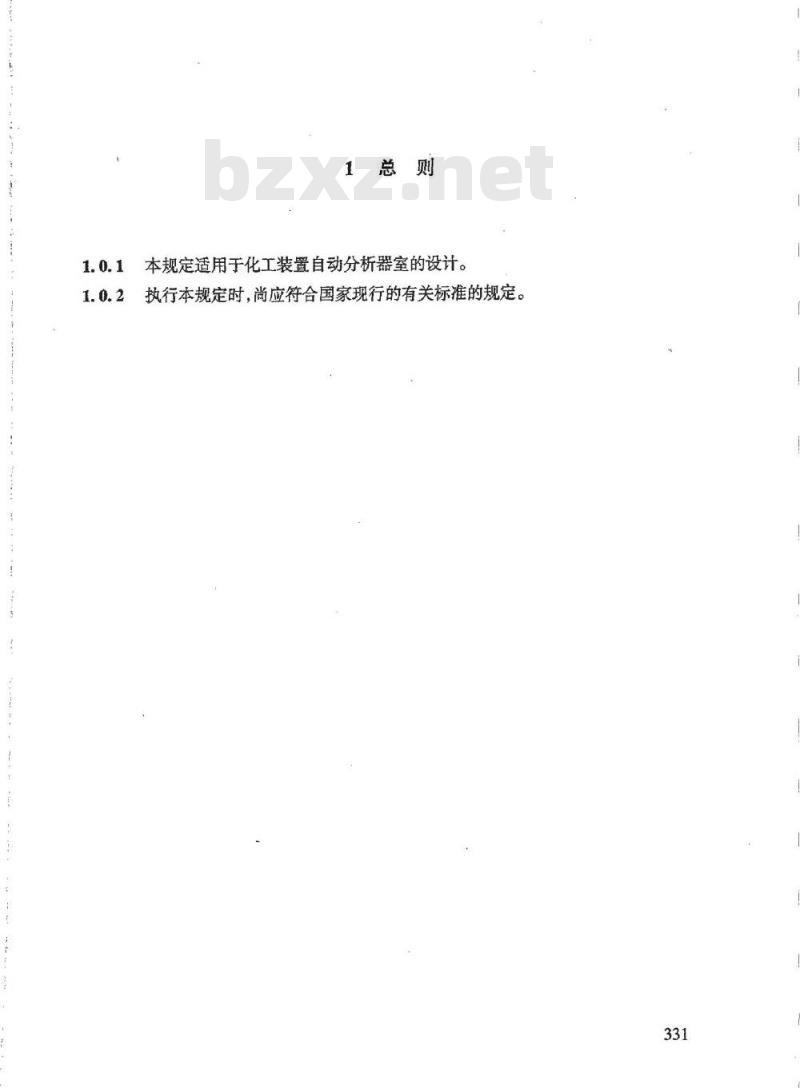

1总则
本规定适用于化工装置自动分析器室的设计。1.0.1
执行本规定时，尚应符合国家现行的有关标准的规定。1.0.2

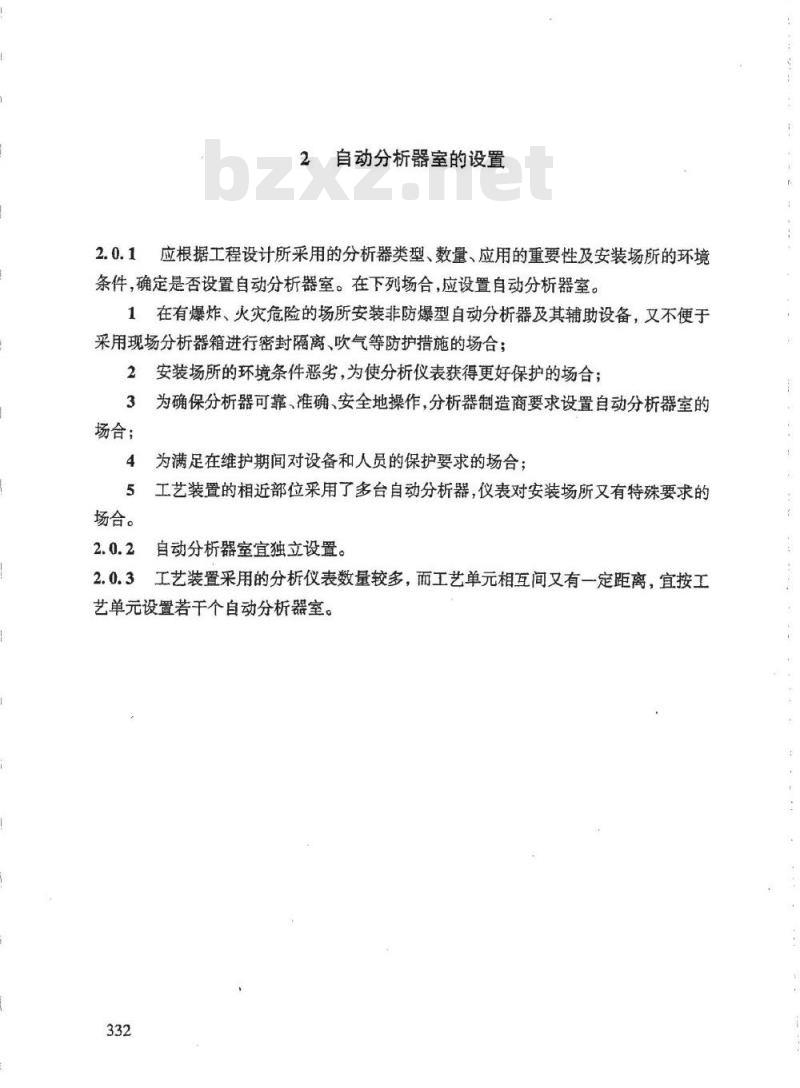

2自动分析器室的设置
2.0.1应根据工程设计所采用的分析器类型、数量、应用的重要性及安装场所的环境条件，确定是否设置自动分析器室。在下列场合，应设置自动分析器室。1在有爆炸、火灾危险的场所安装非防爆型自动分析器及其辅助设备，又不便于采用现场分析器箱进行密封隔离、吹气等防护措施的场合；安装场所的环境条件恶劣，为使分析仪表获得更好保护的场合；2
为确保分析器可靠、准确、安全地操作，分析器制造商要求设置自动分析器室的3
场合；
为满足在维护期间对设备和人员的保护要求的场合；4
工艺装置的相近部位采用了多台自动分析器，仪表对安装场所又有特殊要求的5
场合。
自动分析器室宜独立设置。
工艺装置采用的分析仪表数量较多，而工艺单元相互间又有一定距离，宜按工艺单元设置若干个自动分析器室。332

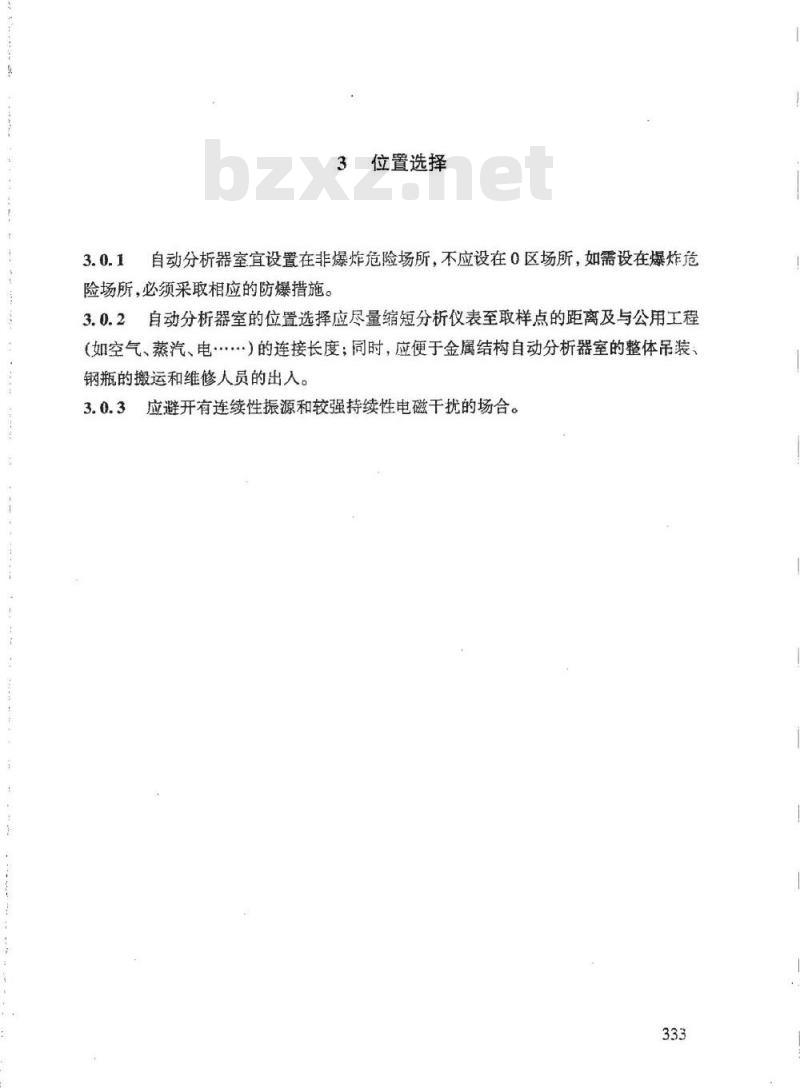

位置选择
自动分析器室宜设置在非爆炸危险场所，不应设在0区场所，如需设在爆炸危3.0.1
险场所，必须采取相应的防爆措施。3.0.2自动分析器室的位置选择应尽量缩短分析仪表至取样点的距离及与公用工程（如空气、蒸汽、电··）的连接长度：同时，应便于金属结构自动分析器室的整体吊装钢瓶的搬运和维修人员的出入。应避开有连续性振源和较强持续性电磁干扰的场合。3.0.3

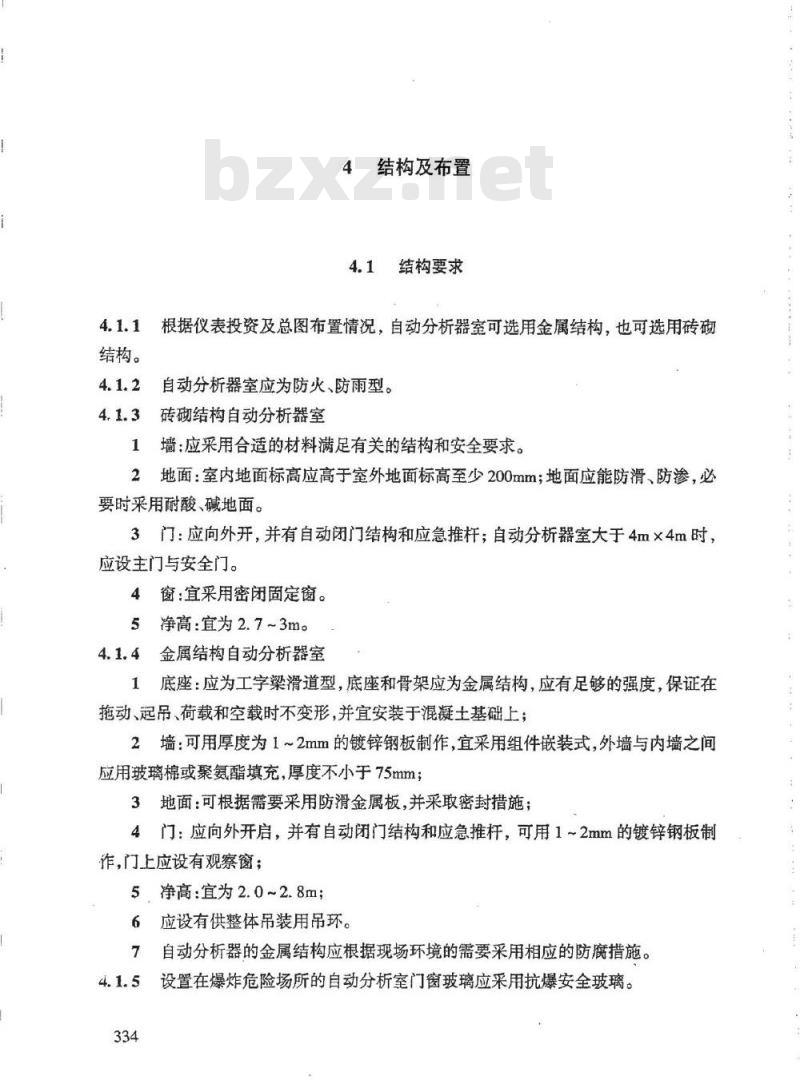

结构及布置免费标准下载网bzxz
结构要求
根据仪表投资及总图布置情况，自动分析器室可选用金属结构，也可选用砖砌4.1.1
结构。
自动分析器室应为防火、防雨型。4.1.3
砖砌结构自动分析器室
墙：应采用合适的材料满足有关的结构和安全要求。1
2地面：室内地面标高应高于室外地面标高至少200mm：地面应能防滑、防渗，必要时采用耐酸、碱地面。
3门：应向外开，并有自动闭门结构和应急推杆；自动分析器室大于4m×4m时，应设主门与安全门。
4窗：宜采用密闭固定窗。
5净高：宜为2.7~3m。
4.1.4金属结构自动分析器室
1底座：应为工字梁滑道型，底座和骨架应为金属结构，应有足够的强度，保证在拖动、起吊、荷载和空载时不变形，并宜安装于混凝土基础上；2墙：可用厚度为1~2mm的镀锌钢板制作，宜采用组件嵌装式，外墙与内墙之间应用玻璃棉或聚氨酯填充，厚度不小于75mm；3地面：可根据需要采用防滑金属板，并采取密封措施；4门：应向外开启，并有自动闭门结构和应急推杆，可用1~2mm的镀锌钢板制作，门上应设有观察窗；
5净高：宜为2.0~2.8m；
6应设有供整体吊装用吊环。
自动分析器的金属结构应根据现场环境的需要采用相应的防腐措施。4.1.5
设置在爆炸危险场所的自动分析室门窗玻璃应采用抗爆安全玻璃。334
4.2布置原则
自动分析器室的面积，应按分析仪表的数量、类型及辅助设备的尺寸确定。自动分析器室内分析仪表、辅助设备以及通风系统的布置应避免出现可燃性物质的积聚。
分析仪表应安装在独立的机架或仪表盘上，机架或仪表盘应固定在地面上或安4.2.3
装在墙上，并应留有足够的维修空间。4.2.4采样系统宜布置在自动分析器室外，分析器的快速回路应布置在自动分析器室外墙上；自动分析器室内的管线长度、连接件数量以及其它可能泄漏可燃物质的部件应减至最少。
4.2.5分析器所需的载气、标准气（零点和量程气）钢瓶宜安装在室外墙边，并应设防雨棚遮盖。
自动分析器室内不应设置手动分析取样点。4.2.6
自动分析器室内应设有灭火器。4.2.7
4.2.8金属结构自动分析器室的设备、管线等的布置及安装宜由自动分析器室制造厂成套提供。
5照明
自动分析器室内应设置照明灯和紧急照明灯。照度不宜低于2001x，需要经常检查和维护的部位，应增加局部照明。照明开关宜设于门口外墙上。
采暖及通风防爆
基本原则
为满足环境控制、防腐、防爆以及设备和人员安全的要求，可设置采暖，通风系6.1.1
6.1.2自动分析器室内温度宜保持在10~30℃范围内根据分析仪表维修的要求，可设置采暖系统。
当一般的采暖通风达不到分析器对温度、湿度的要求时，应采用空气调节系6.1.3
自动分析器室的通风应保证有足够的洁净空气以稀释任何泄漏的可燃物质，使其浓度低于爆炸下限(L.E.L)的25%。6.1.5人工通风的换气次数应不低于每小时5次。风机吸人口的空气应取自非危险场所，且应是洁净、无危险的：但如果自动分析61.6
器室内的电气设备能满足2区或高于2区场所的要求，也可将吸入口的空气取自2区。
安装在爆炸危险区域或测量易燃、易爆气体分析仪表的自动分析器室，应设置6.1.7
可燃气体检测报警器；测量有毒气体分析仪表的自动分析器室，应设置有毒气体检测报警器。
6.2非防爆区内的分析器室
设在非爆炸危险场所的自动分析器室应采用机械通风。6.2.1
6.3防爆区内的分析器室
6.3.1自动分析器室内爆炸危险场所等级的划分，应充分考虑系统管线及各种管阀件泄漏介质的可能性。
照明灯具及电气设备应采用防爆型。当分析仪表及其它电气设备能满足相应的防爆要求时，自动分析器室可采用机6.3.3
械通风。
当分析仪表不能满足相应的防爆要求，也不能做局部的防爆处理时，自动分析器室应采用正压通风。正压通风系统应满足如下要求：当所有的开口（门、窗）等关闭时，应能保持室内压力不低于25Pa；2
当所有的开口打开时，通过开口的气流流速不应低于0.3m/s；正压通风系统发生故障时应报警或启动联锁装置：通风系统的电气设备，其防爆等级应满足通风系统故障状况下的场所划分等正压通风系统的电源应独立设置。必要时在分析器室外采样管线或返回管线上应装有流量限制器和紧急切断6.3.5
6.3.6可燃气体检测报警器的报警部分应安装在控制室内，同时在自动分析器室内及门顶外墙上也应有信号显示，当可燃气体浓度达到爆炸下限值（L.E.L）25%时，发出报警；当达到爆炸下限值（L.E.L）的50%时，切断自动分析器室内非防爆电气设备的电源。
公用工程
自动分析器室可设上、下水，并采用生活水。根据分析仪表的需要，还可提供循7.0.1
环水、冷却水或去离子水。
7.0.2分析仪表的供电电源负荷等级及质量应符合分析仪表的要求。通风机宜考虑接事故电源。
7.0.3分析仪表驱动、保护用气应为仪表空气。7.0.4
当需要使用蒸汽时，可采用0.3~1.0MPa的低压蒸汽。339
样品的排放
8.0.1从分析器排出的气体、蒸汽或液体不应对分析器室或周围环境造成危险。8.0.2分析仪表排出的各种样品残气，如果无法经济地送回工艺系统时，应排放至安全地点，如残气与公用放空系统混合后无危险，并且混合后排放系统的背压波动不会引起仪表的测量误差时，可接至一公用放空系统，否则应单独放空；排空管的直径不宜小于DN40；如样品残气为可燃气体，在放空管上应加阻火器。8.0.3液体样品，应排至回收系统或公共排放系统。340
管线及电缆的敷设
9.0.1采样管线、放空管线和仪表空气或氯气管线以及电线电缆的敷设，应符合《仪表配管配线设计规定》(HG/T20512)的规定。9.0.2
自动分析器室的接地应符合《仪表系统接地设计规定》（HG/T20513）的规定。所有进出自动分析器室的物料管线，均应通过高质量的穿板接头连接；公用工程物料或排污、放空管线宜用法兰连接。341
