【汽车行业标准(QC)】 汽车用低压电线的颜色
本网站 发布时间:
2024-10-12 15:35:34
- QC/T414-1999
- 现行
标准号:
QC/T 414-1999
标准名称:
汽车用低压电线的颜色
标准类别:
汽车行业标准(QC)
标准状态:
现行-
发布日期:
1989-07-06 -
实施日期:
1990-01-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
416.62 KB
替代情况:
替代ZB T35 002-1989

部分标准内容:

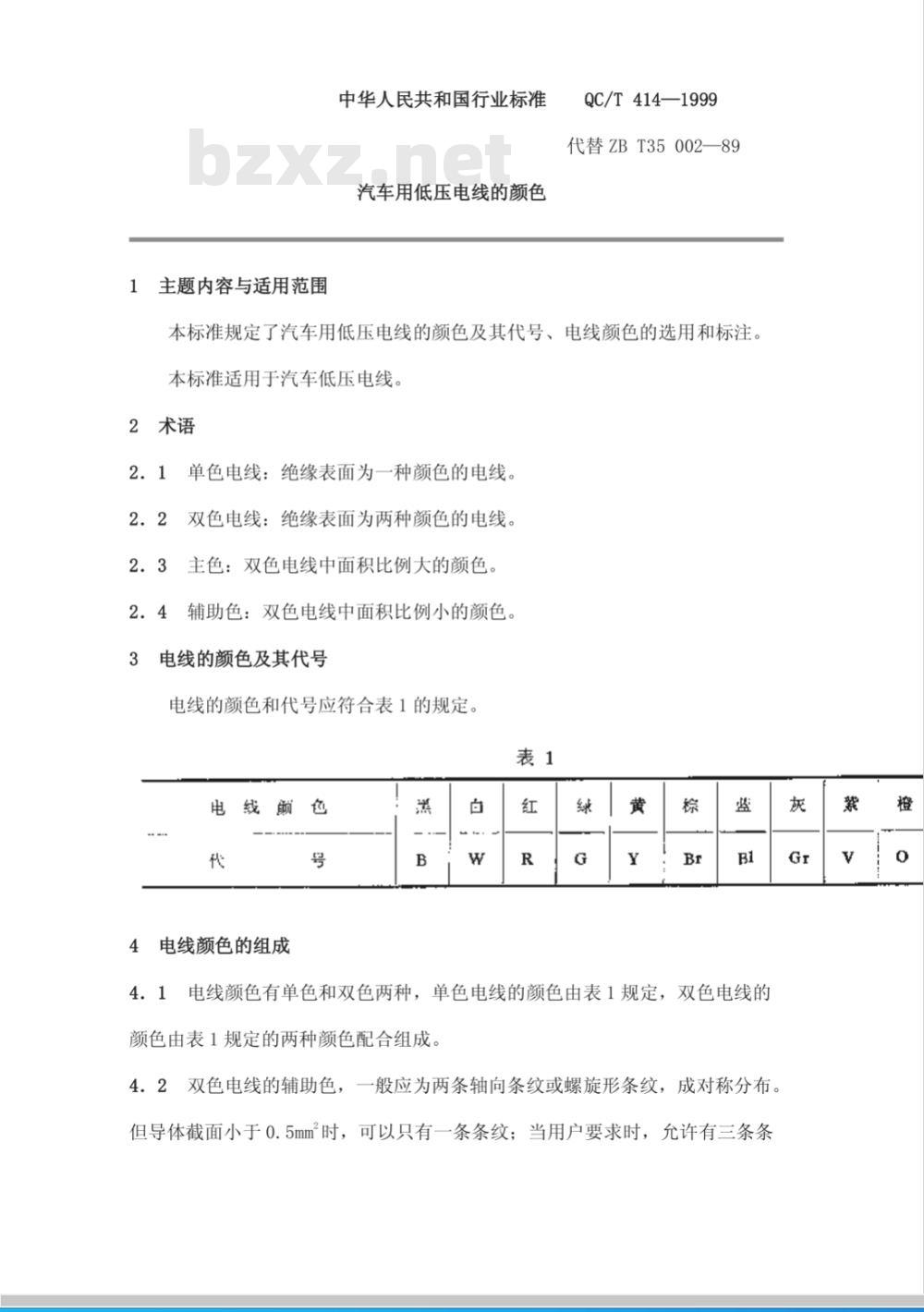

1主题内容与适用范围
中华人民共和国行业标准
汽车用低压电线的颜色
QC/T414—1999
代替ZBT35002—89
本标准规定了汽车用低压电线的颜色及其代号、电线颜色的选用和标注。本标准适用于汽车低压电线。
2术语
单色电线:绝缘表面为一种颜色的电线。2. 2
双色电线:绝缘表面为两种颜色的电线。2.3主色:双色电线中面积比例大的颜色。辅助色:双色电线中面积比例小的颜色。2.4
电线的颜色及其代号
电线的颜色和代号应符合表1的规定。表1
线颜色
4电线颜色的组成
电线颜色有单色和双色两种,单色电线的颜色由表1规定,双色电线的颜色由表1规定的两种颜色配合组成。4.2双色电线的辅助色,一般应为两条轴向条纹或螺旋形条纹,成对称分布。但导体截面小于0.5mm2时,可以只有一条条纹;当用户要求时,允许有三条条灰

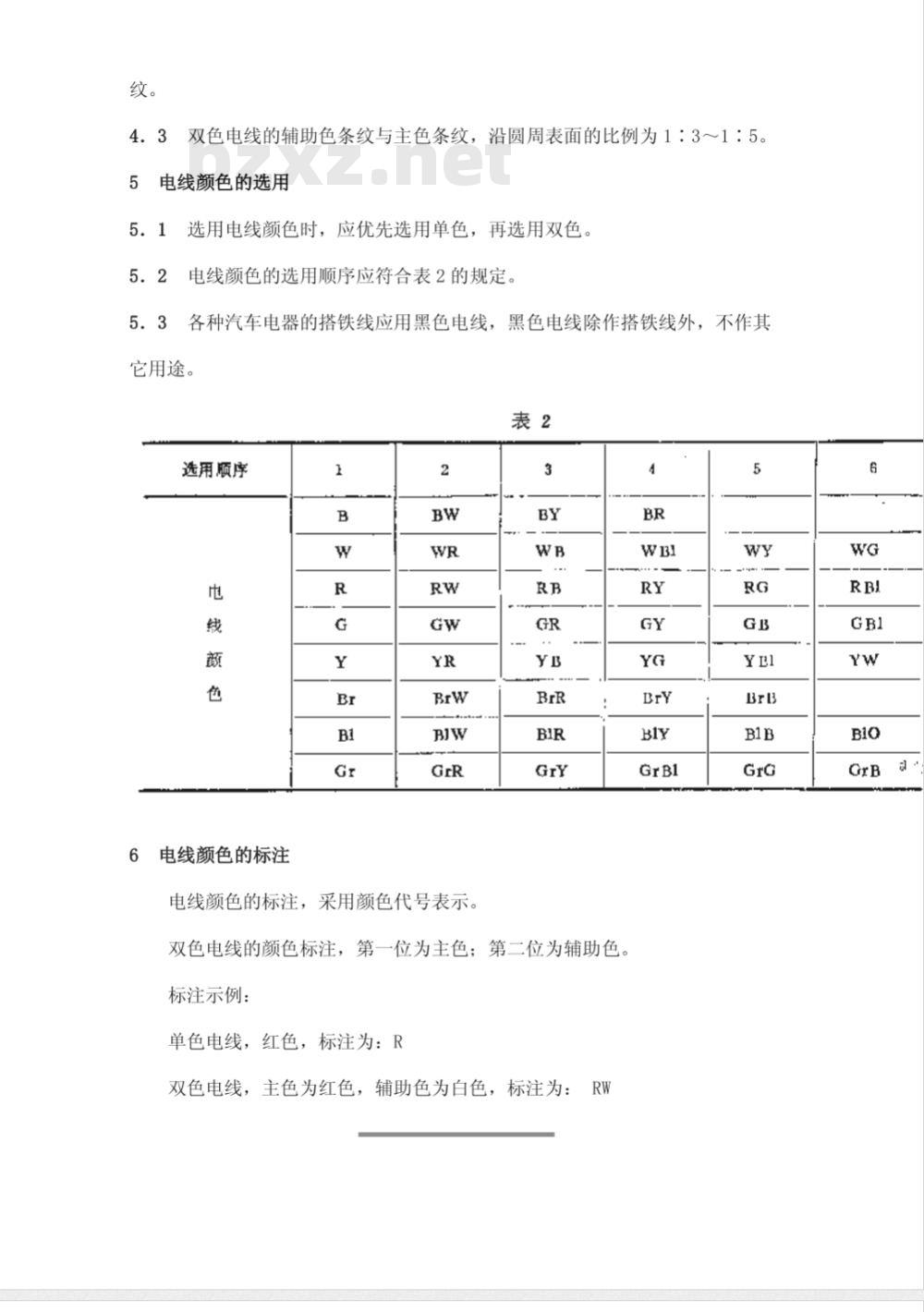

4.3双色电线的辅助色条纹与主色条纹,沿圆周表面的比例为1:3~1:5。5电线颜色的选用
选用电线颜色时,应优先选用单色,再选用双色。5.2
电线颜色的选用顺序应符合表2的规定。5.3bZxz.net
各种汽车电器的搭铁线应用黑色电线,黑色电线除作搭铁线外,不作其它用途。
选用顺序
6电线颜色的标注
电线颜色的标注,采用颜色代号表示。3
双色电线的颜色标注,第一位为主色;第二位为辅助色。标注示例:
单色电线,红色,标注为:R
双色电线,主色为红色,辅助色为白色,标注为:RWBR

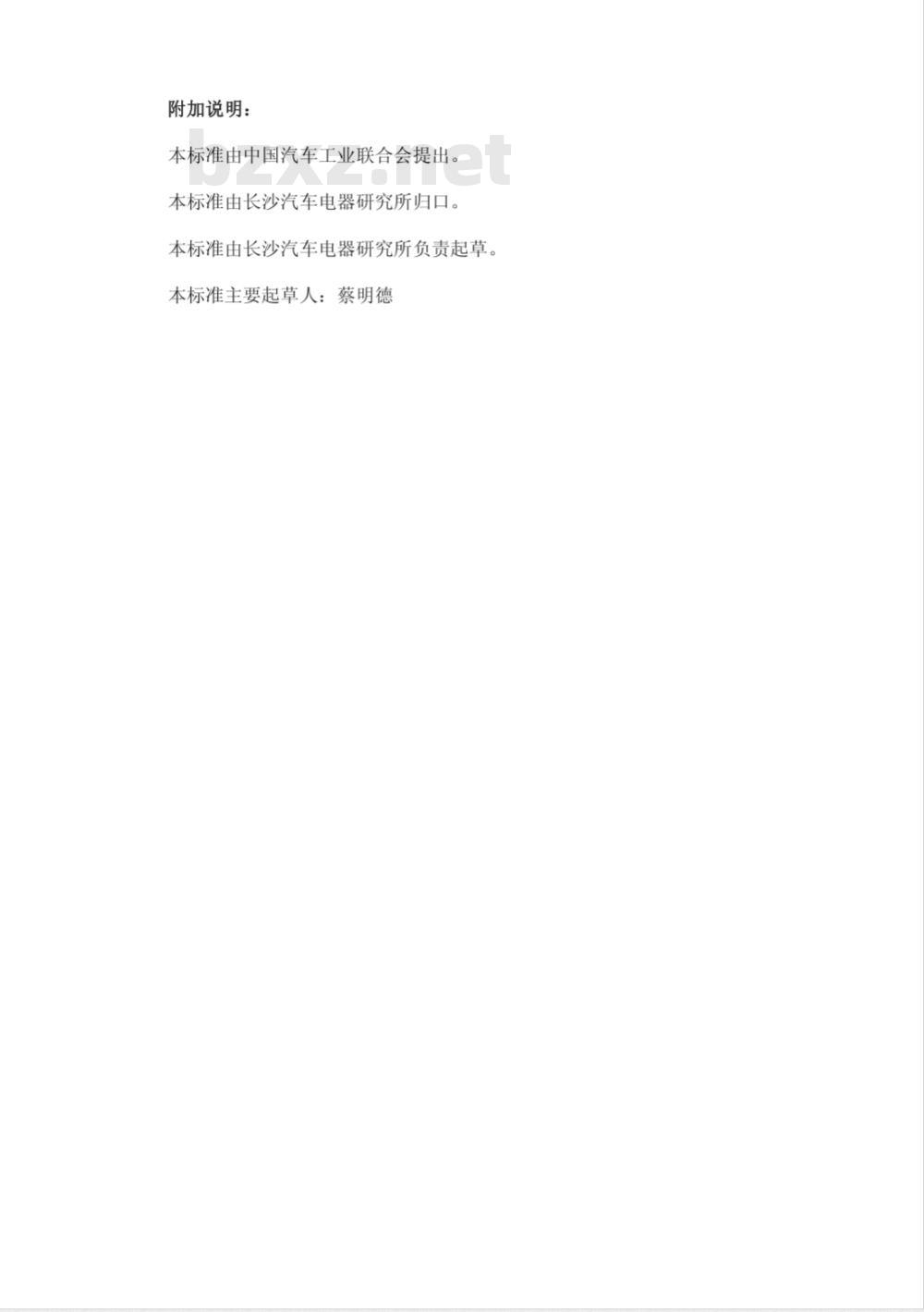

附加说明:
本标准由中国汽车工业联合会提出。本标准由长沙汽车电器研究所归口。本标准由长沙汽车电器研究所负责起草。蔡明德
本标准主要起草人:
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国行业标准
汽车用低压电线的颜色
QC/T414—1999
代替ZBT35002—89
本标准规定了汽车用低压电线的颜色及其代号、电线颜色的选用和标注。本标准适用于汽车低压电线。
2术语
单色电线:绝缘表面为一种颜色的电线。2. 2
双色电线:绝缘表面为两种颜色的电线。2.3主色:双色电线中面积比例大的颜色。辅助色:双色电线中面积比例小的颜色。2.4
电线的颜色及其代号
电线的颜色和代号应符合表1的规定。表1
线颜色
4电线颜色的组成
电线颜色有单色和双色两种,单色电线的颜色由表1规定,双色电线的颜色由表1规定的两种颜色配合组成。4.2双色电线的辅助色,一般应为两条轴向条纹或螺旋形条纹,成对称分布。但导体截面小于0.5mm2时,可以只有一条条纹;当用户要求时,允许有三条条灰
4.3双色电线的辅助色条纹与主色条纹,沿圆周表面的比例为1:3~1:5。5电线颜色的选用
选用电线颜色时,应优先选用单色,再选用双色。5.2
电线颜色的选用顺序应符合表2的规定。5.3bZxz.net
各种汽车电器的搭铁线应用黑色电线,黑色电线除作搭铁线外,不作其它用途。
选用顺序
6电线颜色的标注
电线颜色的标注,采用颜色代号表示。3
双色电线的颜色标注,第一位为主色;第二位为辅助色。标注示例:
单色电线,红色,标注为:R
双色电线,主色为红色,辅助色为白色,标注为:RWBR
附加说明:
本标准由中国汽车工业联合会提出。本标准由长沙汽车电器研究所归口。本标准由长沙汽车电器研究所负责起草。蔡明德
本标准主要起草人:
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:
