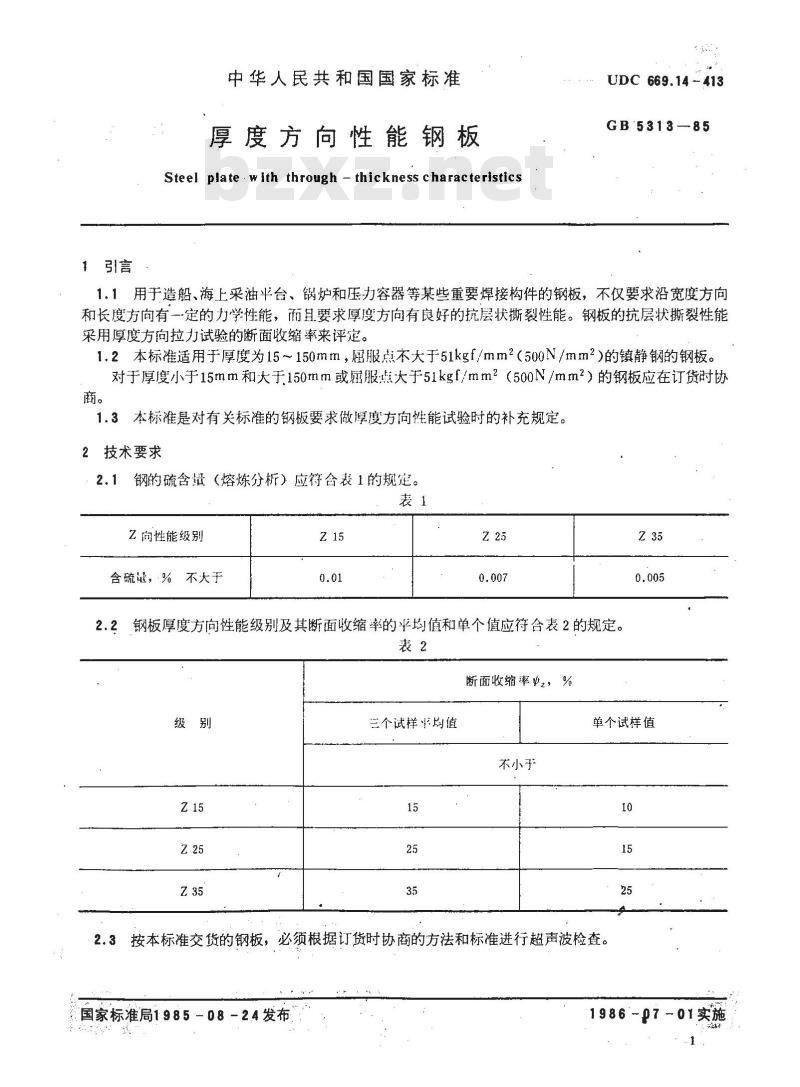

UDC 669:14-413
中华人民共和国国家标准
GB5313—85
厚度方向性能钢板
Steel plate with through-thickness characteristics1985-08-24发布
1986-07-01实施
国·家标准局批准
中华人民共和国国家标准
厚度方向性能钢板
Steel plate with through - thickness characteristicsUDC 669.14-413
GB5313-85
1.1用于造船、海上采油平台、锅炉和压力容器等某些重要焊接构件的钢板,不仅要求沿宽度方向和长度方向有一定的力学性能,而且要求厚度方向有良好的抗层状撕裂性能。钢板的抗层状撕裂性能采用厚度方向拉力试验的断面收缩率来评定。1.2本标准适用于厚度为15~150mm,屈服点不大于51kgf/mm2(500N/mm2)的镇静钢的钢板。对于厚度小于15mm和大于150mm或屈服点大于51kgf/mm2(500N/mm2)的钢板应在订货时协商。
1.3本标准是对有关标准的钢板要求做厚度方向性能试验时的补充规定。2技术要求
钢的硫含量(熔炼分析)应符合表1的规庭。2.1
Z向性能级别
含硫量,% 不大于
2.2钢板厚度方向性能级别及其断面收缩率的平均值和单个值应符合表2的规定。表2免费标准bzxz.net
断面收缩率少2,%
按本标准交货的钢板,
必须根据计
国家标准局1985-08-24发布
三个试样平均值
不小子
单个试样值
「货时协商的方法和标准进行超声波检查。1986-07-01实施

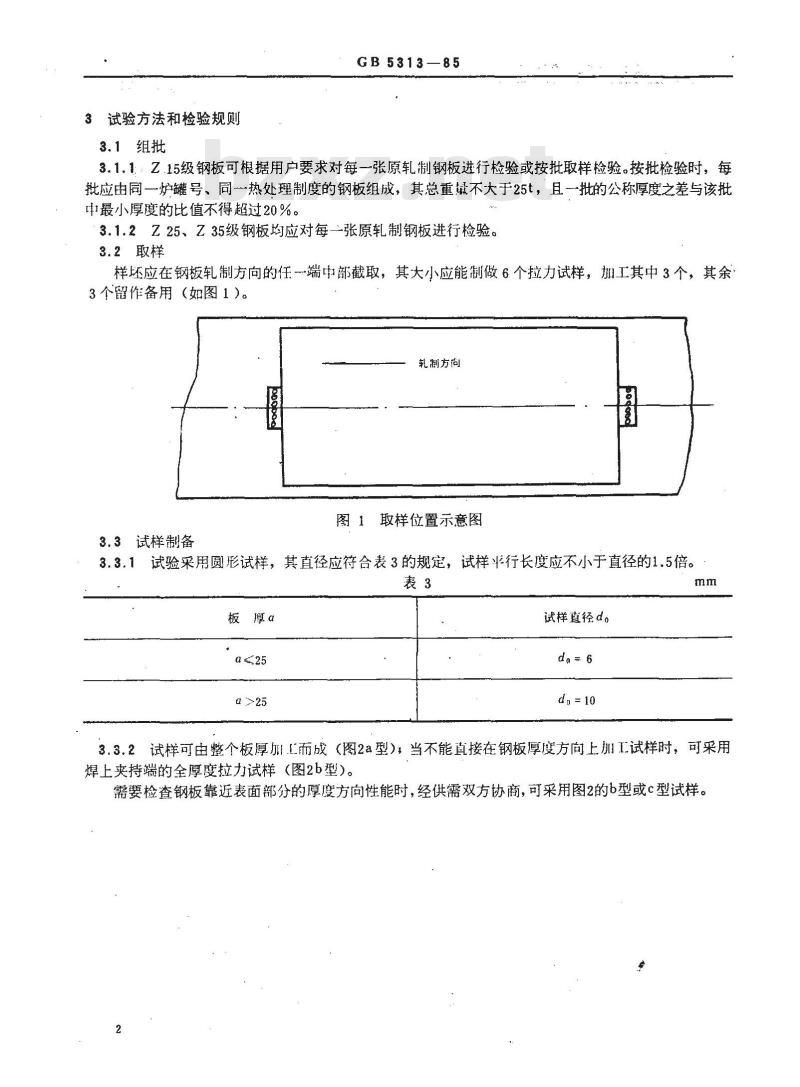

3试验方法和检验规则
3.1组批
GB5313—85
3.1.1:Z.15级钢板可根据用户要求对每一张原轧制钢板进行检验或按批取样检验。按批检验时,每批应由同一炉罐号、同一热处理制度的钢板组成,其总重量不大于25t,且批的公称厚度之差与该批中最小厚度的比值不得超过20%。3.1.2Z25、Z35级钢板均应对每一张原轧制钢板进行检验。3.2取样
样坏应在钢板轧制方向的任一端中部截取,其大小应能制做6个拉力试样,加工其中3个,其余3个留作备用(如图1)。
轧制方向
图1取样位置示意图
3.3试样制备
试验采用圆形试样,其直径应符合表3的规定,试样平行长度应不小于直径的1.5倍。表3
板厚α
试样直径d。

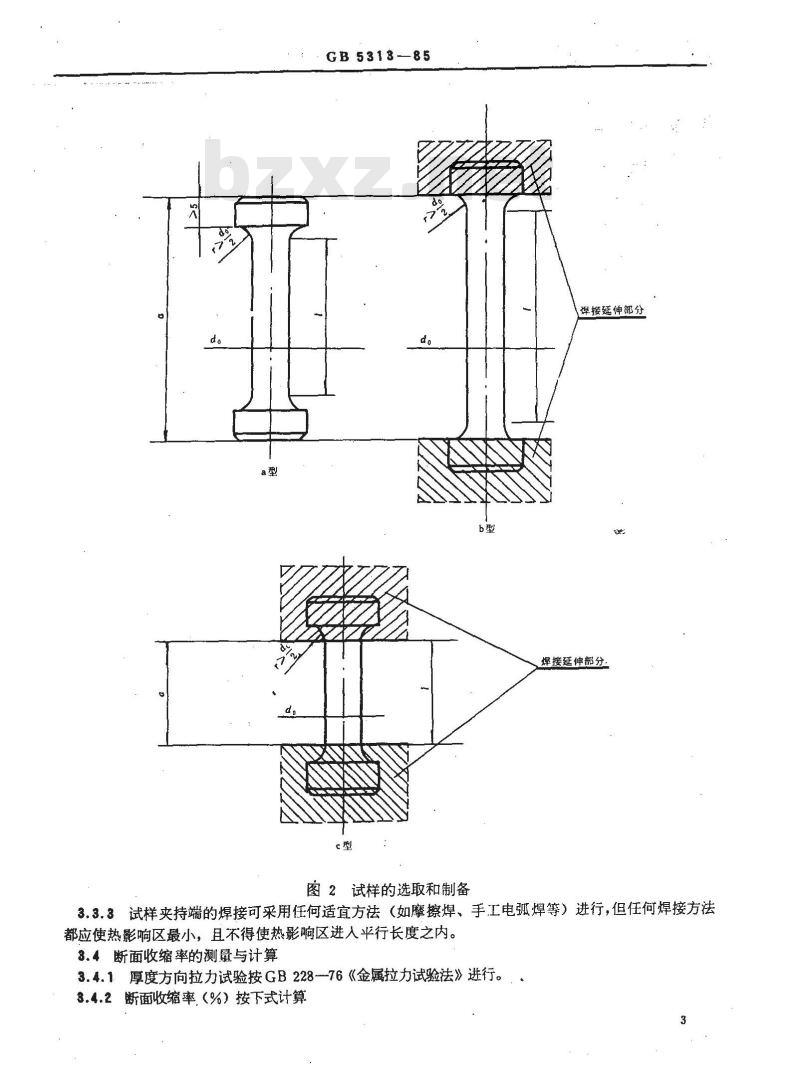

3.3.2试样可由整个板厚加L而成(图2a型),当不能直接在钢板厚度方向上加I试样时,可采用焊上夹持端的全厚度拉力试样(图2b型)。需要检查钢板靠近表面部分的厚度方向性能时,经供需双方协商,可采用图2的b型或c型试样。a型
GB531385
焊接延伸部分
焊接延伸部分
图2试样的选取和制备
3.3.3试样夹持端的焊接可采用任何适宜方法(如摩擦焊、手工电弧焊等)进行,但任何焊接方法都应使热影响区最小,且不得使热影响区进人平行长度之内。3.4断面收缩率的测量与计算

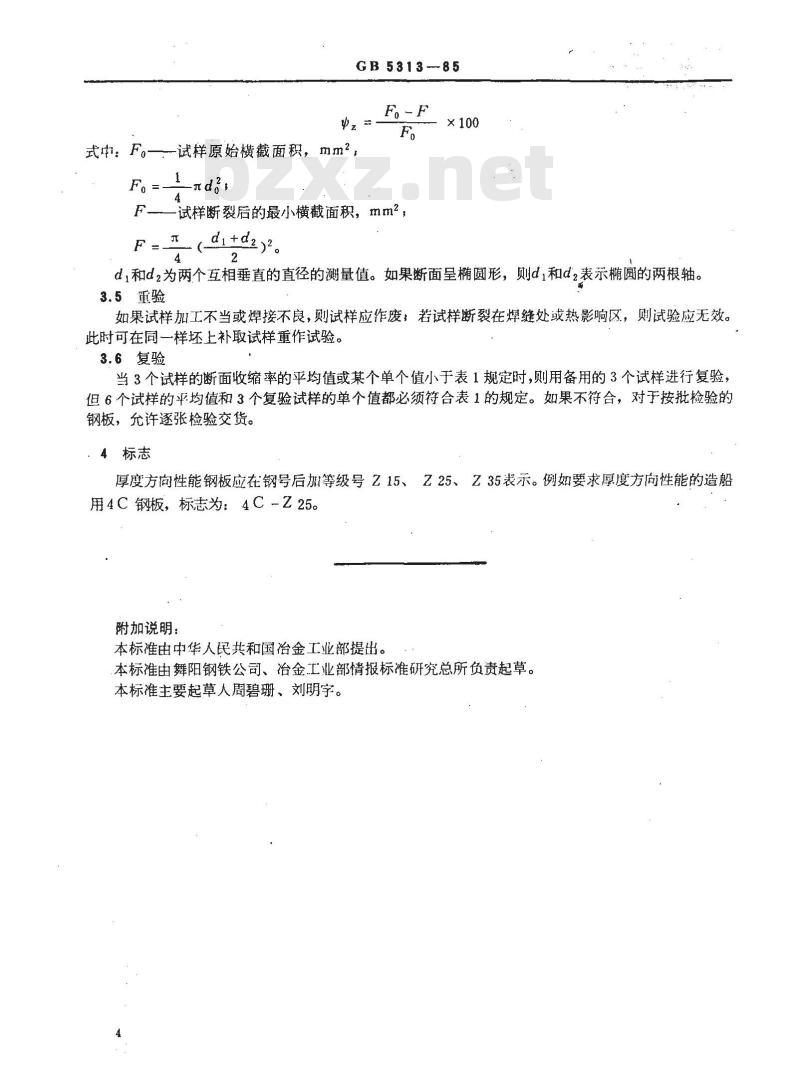

3.4.1厚度方向拉力试验按GB228—76《金属拉力试验法》进行。3.4.2断面收缩率(%)按下式计算GB5313-85
式中:F。—试样原始横截面积,mm2,F。=—
一试样断裂后的最小横截面积,mm2,F=(ditdz)2。
d,和d2为两个互相垂直的直径的测量值。如果断面呈椭圆形,则d,和d,表示椭圆的两根轴。3.5重验
如果试样加工不当或焊接不良,则试样应作废;若试样断裂在焊缝处或热影响区,则试验应无效。此时可在同一样坏上补取试样重作试验。3.6复验
当3个试样的断面收缩率的平均值或某个单个值小于表1规定时,则用备用的3个试样进行复验,但6个试样的平均值和3个复验试样的单个值都必须符合表1的规定。如果不符合,对于按批检验的钢板,允许逐张检验交货。
4标志
厚度方向性能钢板应在钢号后加等级号Z15、Z25、Z35表示。例如要求厚度方向性能的造船用4C钢板,标志为:4C-Z25。
附加说明:
本标准由中华人民共和国冶金工业部提出。本标准由舞阳钢铁公司、冶金工业部情报标准研究总所负责起草。本标准主要起草人周碧珊、刘明字。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
