【国家标准(GB)】 干式电力变压器

总则

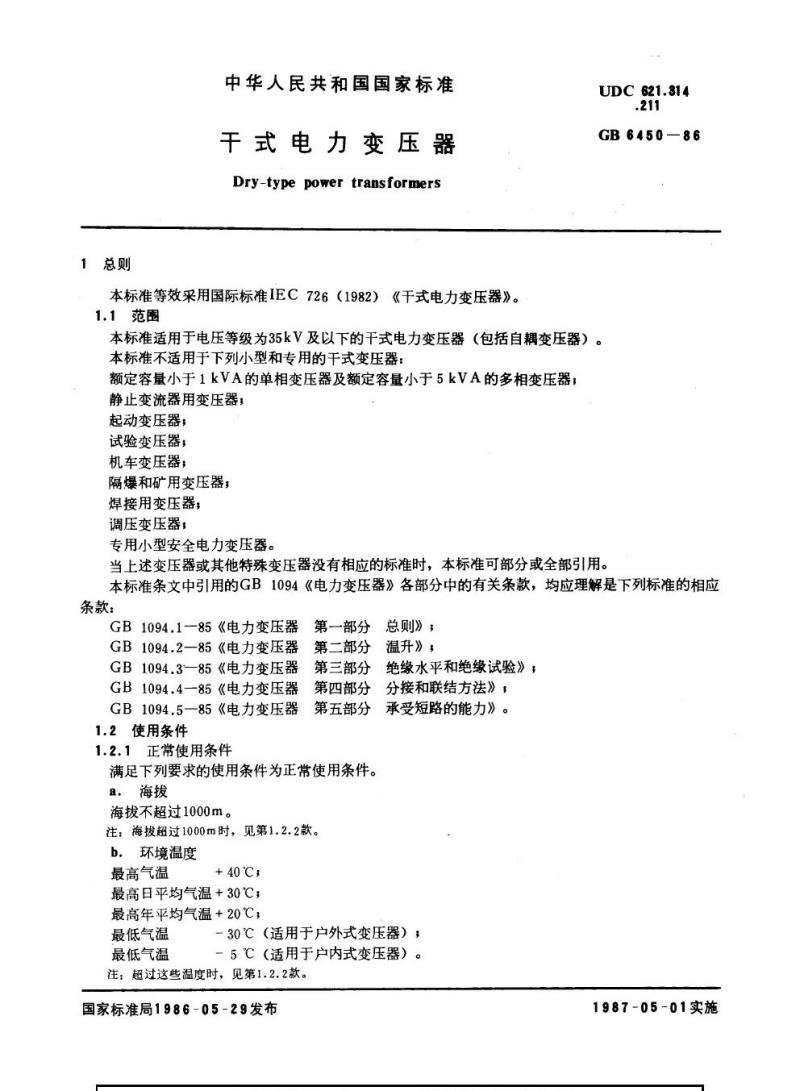

中华人民共和国国家标准
于式电力变压器
Dry-typepowertransformers
本标准等效采用国际标准IEC726（1982）《干式电力变压器》。1.1范围
UDC 621.314
.211
GB6450—86
本标准适用于电压等级为35kV及以下的干式电力变压器（包括自耦变压器）。本标准不适用于下列小型和专用的干式变压器：额定容量小于1kVA的单相变压器及额定容量小于5kVA的多相变压器：静止变流器用变压器；
起动变压器：
试验变压器；
机车变压器；
隔爆和矿用变压器；
焊接用变压器；
调压变压器，
专用小型安全电力变压器。
当上述变压器或其他特殊变压器没有相应的标准时，本标准可部分或全部引用。本标准条文中引用的GB1094《电力变压器》各部分中的有关条款，均应理解是下列标准的相应条款：
GB1094.1-85《电力变压器
GB1094.285《电力变压器
GB1094.3—85《电力变压器
GB1094.4—85《电力变压器
GB1094.5—85《电力变压器
1.2使用条件
1.2.1正常使用条件
第一部分，
总则》，
第二部分
温升》，
绝缘水平和绝缘试验》
第三部分
分接和联结方法》，
第四部分
第五部分
满足下列要求的使用条件为正常使用条件。海拨
a.
海拔不超过1000m。
注；海拨超过1000m时，见第1.2.2款。b.环境温度
最高气温
+40℃,
最高日平均气温+30℃；
承受短路的能力》。
最高年平均气温+20℃；
-30℃（适用于户外式变压器）3最低气温
最低气温
-5℃（适用于户内式变压器）。注；超过这些温度时，见第1.2.2款。国家标准局1986-05-29发布
1987-05-01实施

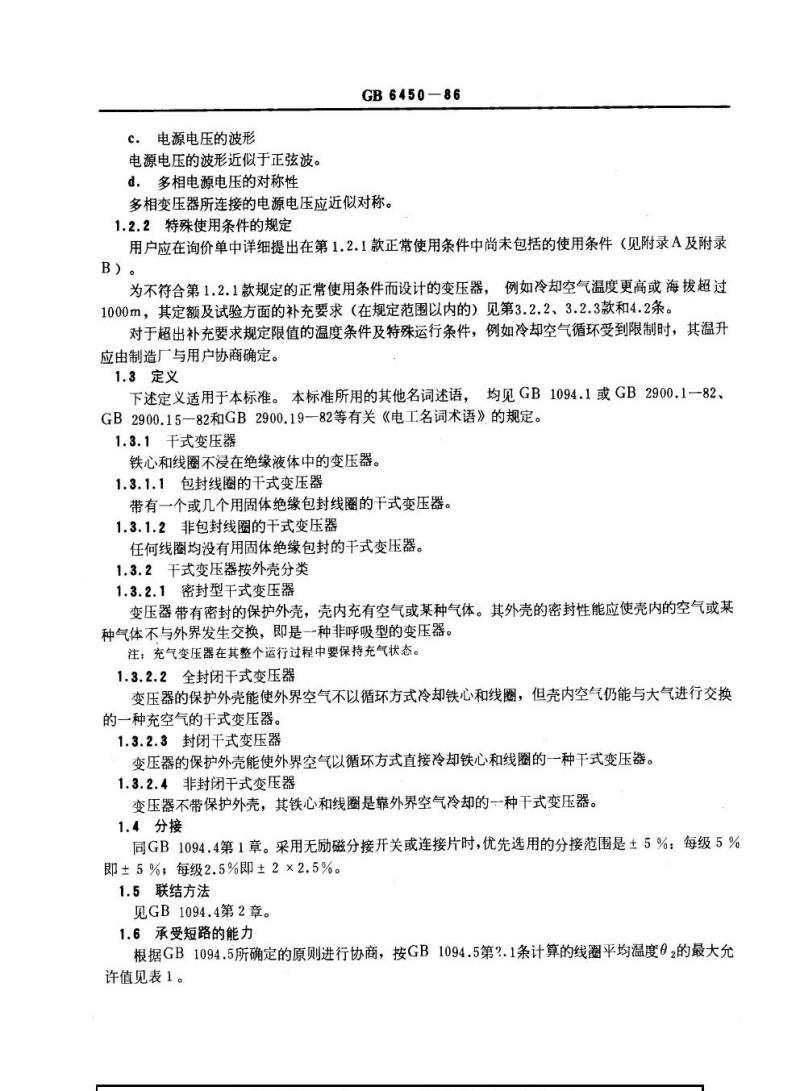

c.电源电压的波形
电源电压的波形近似于正弦波。d，多相电源电压的对称性
GB6450—86
多相变压器所连接的电源电压应近似对称。1.2.2特殊使用条件的规定
用户应在询价单中详细提出在第1.2.1款正常使用条件中尚未包括的使用条件（见附录A及附录B）。
为不符合第1.2.1款规定的正常使用条件而设计的变压器，例如冷却空气温度更高或海拔超过1000m，其定额及试验方面的补充要求（在规定范围以内的）见第3.2.2、3.2.3款和4.2条。对于超出补充要求规定限值的温度条件及特殊运行条件，例如冷却空气循环受到限制时，其温升应由制造厂与用户协商确定。
1.3定义
下述定义适用于本标准。本标准所用的其他名词述语，均见GB1094.1或GB2900.1一82、GB2900.1582和GB2900.19-82等有关《电工名词术语》的规定。1.3.1干式变压器
铁心和线圈不浸在绝缘液体中的变压器。1.3.1.1包封线圈的于式变压器
带有一个或几个用固体绝缘包封线圈的干式变压器。1.3.1.2非包封线圈的干式变压器任何线圈均没有用固体绝缘包封的干式变压器。1.3.2干式变压器按外壳分类
1.3.2.1密封型干式变压器
变压器带有密封的保护外壳，壳内充有空气或某种气体。其外壳的密封性能应使壳内的空气或某种气体不与外界发生交换，即是一种非呼吸型的变压器。注：充气变压器在其整个运行过程中要保持充气状态。1.3.2.2全封闭于式变压器
变压器的保护外壳能使外界空气不以循环方式冷却铁心和线圈，但壳内空气仍能与大气进行交换的一种充空气的干式变压器。
1.3.2.3封闭千式变压器
变压器的保护外壳能使外界空气以循环方式直接冷却铁心和线圈的一种干式变压器。1.3.2.4非封闭于式变压器
变压器不带保护外壳，其铁心和线圈是靠外界空气冷却的一种干式变压器。1.4分接
同GB1094.4第1章。采用无励磁分接开关或连接片时，优先选用的分接范围是±5%：每级5%即±5%，每级2.5%即±2×2.5%。1.5联结方法
见GB1094.4第2章。
1.6承受短路的能力
根据GB1094.5所确定的原则进行协商，按GB1094.5第2.1条计算的线圈平均温度2的最大允许值见表1。
2定额
绝缘的耐热等级
A
B
c
F和H
2.1定额
2.1.1概述
GB6450-86

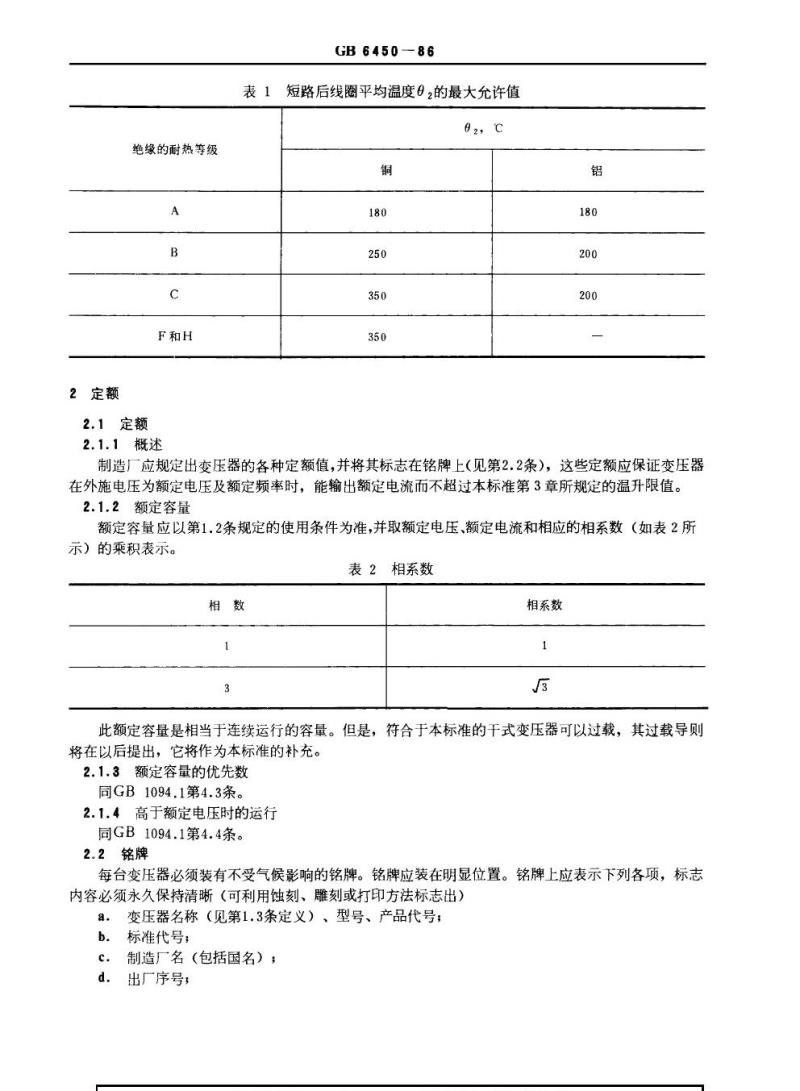

表1短路后线圈平均温度θ，的最大允许值?2，℃
铜
180
250
350
350
铝
180
200
200
制造厂应规定出变压器的各种定额值，并将其标志在铭牌上（见第2.2条），这些定额应保证变压器在外施电压为额定电压及额定频率时，能输出额定电流而不超过本标准第3章所规定的温升限值。2.1.2额定容量
额定容量应以第1.2条规定的使用条件为准，并取额定电压、额定电流和相应的相系数（如表2所示）的乘积表示。
表2相系数
相数
1
3
相系数
1
此额定容量是相当于连续运行的容量。但是，符合于本标准的干式变压器可以过载，其过载导则将在以后提出，它将作为本标准的补充。2.1.3额定容量的优先数
同GB1094.1第4.3条。
2.1.4高于额定电压时的运行
同GB1094.1第4.4条。
2.2铭牌
每台变压器必须装有不受气候影响的铭牌。铭牌应装在明显位置。铭牌上应表示下列各项，标志内容必须永久保持清晰（可利用蚀刻、雕刻或打印方法标志出）变压器名称（见第1.3条定义）、型号、产品代号；a.
b.
c.
d.
标准代号；
制造厂名（包括国名）；
出广序号，
e.
f.
g.
h.
1.
j.
k.
1.
m.
n.
0.
p.
q.
r.
GB6450-86

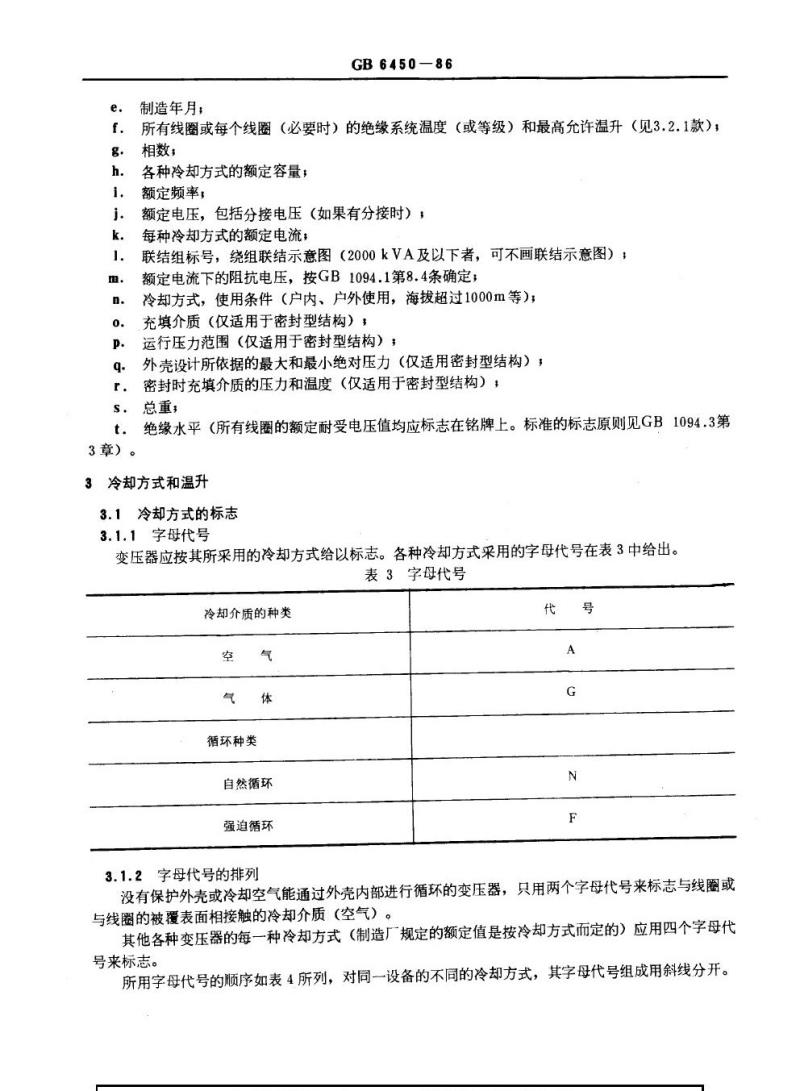

制造年月；
所有线圈或每个线圈（必要时）的绝缘系统温度（或等级）和最高允许温升（见3.2.1款）；相数；
各种冷却方式的额定容量；
额定频率；
额定电压，包括分接电压（如果有分接时）；每种冷却方式的额定电流；
联结组标号，绕组联结示意图（2000kVA及以下者，可不画联结示意图）；额定电流下的阻抗电压，按GB1094.1第8.4条确定；冷却方式，使用条件（户内、户外使用，海拔超过1000m等）；充填介质（仅适用于密封型结构）；运行压力范围（仅适用于密封型结构）外壳设计所依据的最大和最小绝对压力（仅适用密封型结构），密封时充填介质的压力和温度（仅适用于密封型结构），总重，
s.
绝缘水平（所有线圈的额定耐受电压值均应标志在铭牌上。标准的标志原则见GB1094.3第t.
3章）。
3冷却方式和温升
3.1冷却方式的标志
3.1.1字母代号
变压器应按其所采用的冷却方式给以标志。各种冷却方式采用的字母代号在表3中给出。表3字母代号
冷却介质的种类
空
气
气
体
循环种类
自然循环
强迫循环
代
G
号
N
F
3.1.2字母代号的排列
没有保护外壳或冷却空气能通过外壳内部进行循环的变压器，只用两个字母代号来标志与线圈或与线圈的被覆表面相接触的冷却介质（空气）。其他各种变压器的每一种冷却方式（制造厂规定的额定值是按冷却方式而定的）应用四个字母代号来标志。
所用字母代号的顺序如表4所列，对同一设备的不同的冷却方式，其字母代号组成用斜线分开。第一个字母
GB6450-86

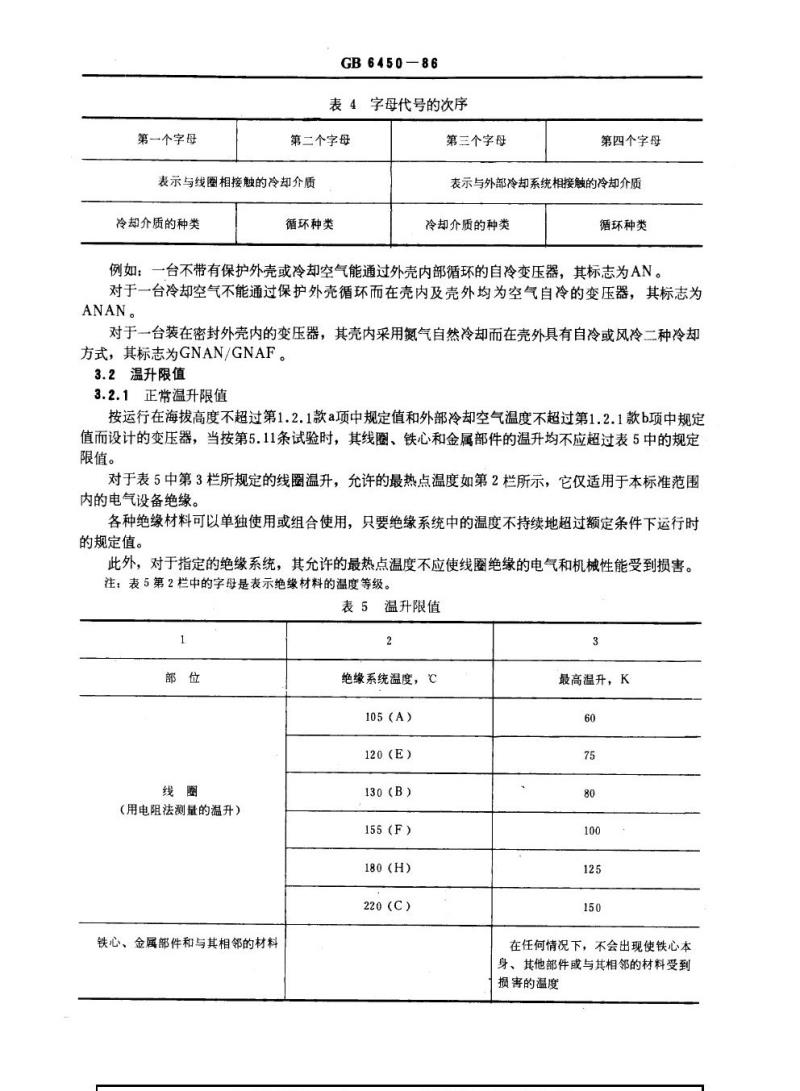

表4字母代号的次序
第二个字母
表示与线圈相接触的冷却介质
冷却介质的种类
循环种类
第三个字母
第四个字母
表示与外部冷却系统相接触的冷却介质冷却介质的种类
循环种类
例如：一台不带有保护外壳或冷却空气能通过外壳内部循环的自冷变压器，其标志为AN。对于一台冷却空气不能通过保护外壳循环而在壳内及壳外均为空气自冷的变压器，其标志为ANAN。
对于一台装在密封外壳内的变压器，其壳内采用氮气自然冷却而在壳外具有自冷或风冷二种冷却方式，其标志为GNAN/GNAF。
3.2温升限值
3.2.1正常温升限值
按运行在海拔高度不超过第1.2.1款a项中规定值和外部冷却空气温度不超过第1.2.1款b项中规定值而设计的变压器，当按第5.11条试验时，其线圈、铁心和金属部件的温升均不应超过表5中的规定限值。
对于表5中第3栏所规定的线圈温升，允许的最热点温度如第2栏所示，它仅适用于本标准范围内的电气设备绝缘。
各种绝缘材料可以单独使用或组合使用，只要绝缘系统中的温度不持续地超过额定条件下运行时的规定值。
此外，对于指定的绝缘系统，其允许的最热点温度不应使线圈绝缘的电气和机械性能受到损害。注：表5第2栏中的字母是表示绝缘材料的温度等级。表5温升限值
1
部位
线圈
（用电阻法测量的温升）
铁心、金属部件和与其相邻的材料2wwW.bzxz.Net
绝缘系统温度，℃
105(A)
120（E）
130(B）
155（F）
180(H)
220(C)
3
最高温升，K
60
75
80
100
125
150
在任何情况下，不会出现使铁心本身、其他部件或与其相邻的材料受到损害的温度
GB6450-86
3.2.2为较高的环境温度或为特殊的空气冷却条件而设计的变压器的温升降低如果变压器是按下列条件设计的。即冷却空气的温度超过了按第1.2.1款b项所规定的最大值中的某一项，但超过值不大于10K，则线圈的允许温升应按下述情况分别降低：当超过的温度小于或等于5K时，应降低5K，当超过的温度大于5K但小于或等于10K时，应降低10K，当温度超过第1.2.1款b项规定值中的某一值，且此超过值大于10K时，其允许的温升应由制造厂与用户协商确定。
任何可能使冷却空气受到限制或者可能产生较高的环境空气温度的现场条件，应由用户提出。3.2.3为高海拔而设计的变压器温升的降低除非制造厂与用户另有规定，对于在超过1000m海拔处运行，但仍在正常海拔进行试验的变压器，表5中所列的温升限值须相应递减。运行地点海拔超过1000m的部分以每500m为一级，温升按下列数值减小：
2.5%，
自冷变压器
风冷变压器
5%。
注：①当使用部门提供的变压器在高海拨运行地点的环境温度比第1.2.1款规定的最高温度、日平均温度和年平均温度均有所降低，且符合海拨每升高1000m温度降低5K或更多时，则认为变压器在高海拔运行时由于散热不良而引起变压器温升增高的影响已有环境温度的降低所补偿，因此在正常海拔试验时温升限值将不予校正。
②如果变压器运行海拔低于1000m，而试验地点的海拔高于1000m时，则所测得的温升应根据试验地点海拔超过1000m的部分以每500m为一级按上述规定数据降低。4绝缘水平
4.1概述
用于一般配电网络或工业系统的变压器，其绝缘水平应符合表6中的系列I或系列Ⅱ的规定。应按变压器遭受雷电过电压和操作过电压的程度，中性点接地方式和过电压保护装置的型式来选择系列I或系列Ⅱ的绝缘水平（见GB311.1一83《高压输变电设备的绝缘配合》）。但是，当变压器用于绝缘要求较一般情况为低且不要作雷电冲击试验的特殊系统中时，只要经验证明可行的话，允许其额定短时工频耐受电压比表6规定值低，对此降低的试验电压值本标准不予以推荐。
电压等级
kv
3
6
10
15
20
35
表6绝缘水平
额定短时工频耐受电压（有效们)设备的最高电压U（有效值）
kv
1.1
3.5
6.9
11.5
17.5
23
40.5
kv
3
10
20
28
38
50
70
额定雷电冲击耐受电压(峰值）
kv
1
20
40
60
75
95
145
40
60
75
95
125
170
GB6450-86
4.2高海拔运行的变压器
当变压器在海拔为1000～3000m之间运行，但试验却在正常海拔地点进行时，则其额定短时工频耐受电压值按安装地点超过1000m的部分以每500m为一级增加6.25%。注：上述要求不适用于密封型干式变压器，但对套管应作特殊考虑。5试验
5.1试验的一般要求
除非制造厂与用户另有协议，试验应在制造厂中进行。变压器应承受下列规定的试验项目。定期的型式试验应最少每五年进行1次。按第5.6、5.7、5.8条进行绝缘试验时，应使变压器温度与环境温度相接近。试验时，凡可能影响变压器性能的所有部件和组件均应装配完毕。除非制造厂与用户另有协议，有分接的线圈应处于主分接位置。
除非有关试验条款另有规定，变压器除绝缘外的其他所有特性的试验均是以额定条件为基础。负载损耗、阻抗电压和短路阻抗应校正到参考温度，此参考温度为表5中第3栏的线圈最高温升值再加上20K。
注：变压器各个绕组分别由不同的绝缘系统温度构成时，变压器仅采用一个参考温度，这个参考温度与较高的一个绝缘系统温度相对应。
5.2绕组电阻测定（出厂试验）
见GB1094.1中的第8.2.1款。测定时的温度应取放于线圈表面的几个温度计（至少3个）读数的平均值。线圈的电阻和温度应同时记录，用温度计测量的线圈温度应近似等于其周围的介质温度。5.3电压比试验和电压矢量关系的校定（出厂试验）见GB1094.1中的第8.3条。
5.4阻抗电压（主分接）、短路阻抗和负载损耗测量（出厂试验）见GB1094.1中的第8.4条。
5.5空载损耗及空载电流测量（出厂试验）见GB1094.1中的第8.5条。
5.6外施耐压试验（出厂试验）
见GB1094.3中的第10章。
如制造厂与用户之间并未商定其他数值时，试验电压应符合表6的规定。试验电压应加在被试绕组与接地的外壳之间。试验时，其余所有绕组、铁心、夹件均连在一起接地。试验电压施加的时间为60s。5.7感应耐压试验（出厂试验）
5.7.1概述
在变压器一个绕组端子上施加一个交流电压，其波形尽可能为正弦波，为了防止试验时励磁电流过大，试验时频率应适当大于额定频率。应测量感应试验电压的峰值，峰值除以2应等于试验值。试验应从小于1/3试验电压值开始，并应与测量相配合尽快地增加到试验值。试验结束时，应将电压尽快地降低到试验值的1/3以下，然后再切断电源。除非另有规定，当试验电压的频率等于或小于2倍额定频率时，其全电压下的施加时间应为60s。当试验频率超过2倍的额定频率时，试验持续时间应为：120×（额定频率）
（试验频率）
5.7.2试验电压
(s），但不少于15s。
GB6450-86
通常规定，加在变压器不带分接的线圈两端的试验电压等于两倍的额定电压，但是任一三相线圈的相同试验电压不应超过表6第3栏中所列的额定短时耐受电压。三相线圈最好用对称三相电源在各相感应出来的电压进行试验，如果该绕组中有中性点端子，则在试验期间可将其接地。
如果试验中不发生异常现象，则认为试验合格。5.8雷电冲击试验（型式试验）
见GB1094.3中的第12章。
试验电压应符合表6系列I或系列Ⅱ电压值的规定。试验冲击波应是标准雷电冲击全波：1.2±30%/50±20%μs
试验电压一般是采用负极性的。每个线路端子的试验顺序为：先在全电压的50%和75%之间进行一次校验性的冲击，然后进行3次全电压冲击。订货时，经制造厂与用户协商，试验也可采用正极性，但此时必须避免极性发生突然的变化。注：在干式变压器的雷电冲击试验中，可能出现空气中的电容性局部放电，它并不对绝缘引起危害，此局部放电将使电流波形发生变化，但电压波形并不发生变化或只有轻微的变化。5.9重复绝缘试验
如果变压器已经按5.6、5.7、5.8条规定进行了绝缘验收试验，而在其后进行重复试验时，则试验电压降低到原来试验值的85%，同时在此期间变压器的内绝缘不得有任何变更。5.10局部放电测量（特殊试验）5.10.1概述
局部放电测量是按相应国家标准和GB1094.3中的附录A进行。本试验可在各种干式变压器上进行，它特别适用于具有包封线圈的变压器。5.10.2基本测量电路（仅是典型电路）局部放电试验的基本测量电路表示在图1和图2中。测量仪器
低压绕组
高压绕组
图1单相变压器局部放电试验的基本测量电路测量仪盟
低压绕组
高压绕组
（三角形联结或星形联结）
图2三相变压器局部放电试验的基本测量电路GB6450-86
图中C为无局部放电的电容器（其电容值与校正发生器的电容C.相比应足够大）。C是与测量阻抗乙串联并且与每个要测的高压端子相连。5.10.3测量电路的校正
在绕组和测量电路中，均会出现放电脉冲的衰减现象。校正是按GB1094.3的附录A的规定，将符合标准的校正装置所产生的模仿放电脉冲加到变压器端子上。校正脉冲的重复频率数量级为励磁电压频率的2倍。
5.10.4电压的施加方式
局部放电测量应在全部绝缘试验完成后进行。根据变压器是三相还是单相来决定其低压绕组由三相还是单相电源供电。电压波形应尽可能是近似的正弦波且其频率应适当地比额定频率高一些，以避免试验时产生过大的励磁电流。试验程序分别按第5.10.4.1或5.10.4.2项。注：当变压器的运行电压明显地低于设备的最高电压值时，对预加电压和测量电压的降低值，可按制造厂与用户之间的协议来选定。
5.10.4.1三相变压器
a。当绕组接到直接接地或通过一个小阻抗接地的系统时：应先加
1.5Um
J3
的线对地的预
1.1Um
加电压，其感应耐压时间为30s（Um为设备的最高电压），然后不切断电源再施加-3
地电压3min，并测量此期间中的局部放电量。的线对
b。当绕组接到不接地或通过一个相当大的阻抗（如消弧线圈）接地的系统时：应先加1.5Um相对相的预加电压，其感应耐压时间为30s，此时，有一个线路端子接地。然后不切断电源再施加1.1Um的相对相电压3min,并应测量此期间中的局部放电量。然后将另一个线路端子接地，重复进行本试验。
5.10.4.2单相变压器
用于三相系统中的单相变压器，其试验与三相变压器相同。此时应注意设备最高电压Um表示相对相的电压。
如单相变压器按星形联结运行，且试验是按第5.10.4.1项b进行时，另一线路端子接地时的重复试验是没有必要的。
5.10.5局部放电量的允许值
按上述方法测得的局部放电允许值应由制造厂与用户协商确定，当有争议时，应采用GB1094.3附录A详细规定的研究程序解决。5.11温升试验（型式试验）
见GB1094.2中的第3.1.1、3.1.2、3.1.3、3.3、3.9.1、3.9.2和3.9.3等条款。5.11.1施加负载的方法
可由制造厂选择下列方法中的任何一种。5.11.1.1直接负载法*
在变压器的一个绕组，最好是内部的绕组上，以额定电压励磁，而在另一个绕组上连接适当的负载，使两个绕组中都通过额定电流。5.11.1.2相互负载法*
这是一种较好的方法，适用于有两台同样的变压器可供使用的情况。把两台变压器并联起来，其中一台是被试变压器，最好是在内部的绕组上以被试变压器的额定电压进行励磁。利用不同的电压比或输人某一电压值的方法，使被试变压器中流过额定电流。5.11.1.3模拟负载法（根据制造厂与用户间的协议进行）*在对各个线圈通以试验电流之前，为减小试验时间，可以先对铁心励磁一段时间（最好不少于12h）。
