- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 电子行业标准(SJ) >>
- SJ/T 10410-2002 永磁铁氧体材料

【电子行业标准(SJ)】 永磁铁氧体材料
本网站 发布时间:
2024-07-31 11:53:29
- SJ/T10410-2002
- 现行
标准号:
SJ/T 10410-2002
标准名称:
永磁铁氧体材料
标准类别:
电子行业标准(SJ)
标准状态:
现行-
发布日期:
2002-07-31 -
实施日期:
2002-12-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
59.19 KB
替代情况:
SJ/T 10410-1993

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了永磁铁氧体材料的命名与分类、要求、试验方法。本标准适用于永磁铁氧体材料,包括烧结永磁铁氧体材料和粘结永磁铁氧体材料。 SJ/T 10410-2002 永磁铁氧体材料 SJ/T10410-2002

部分标准内容:

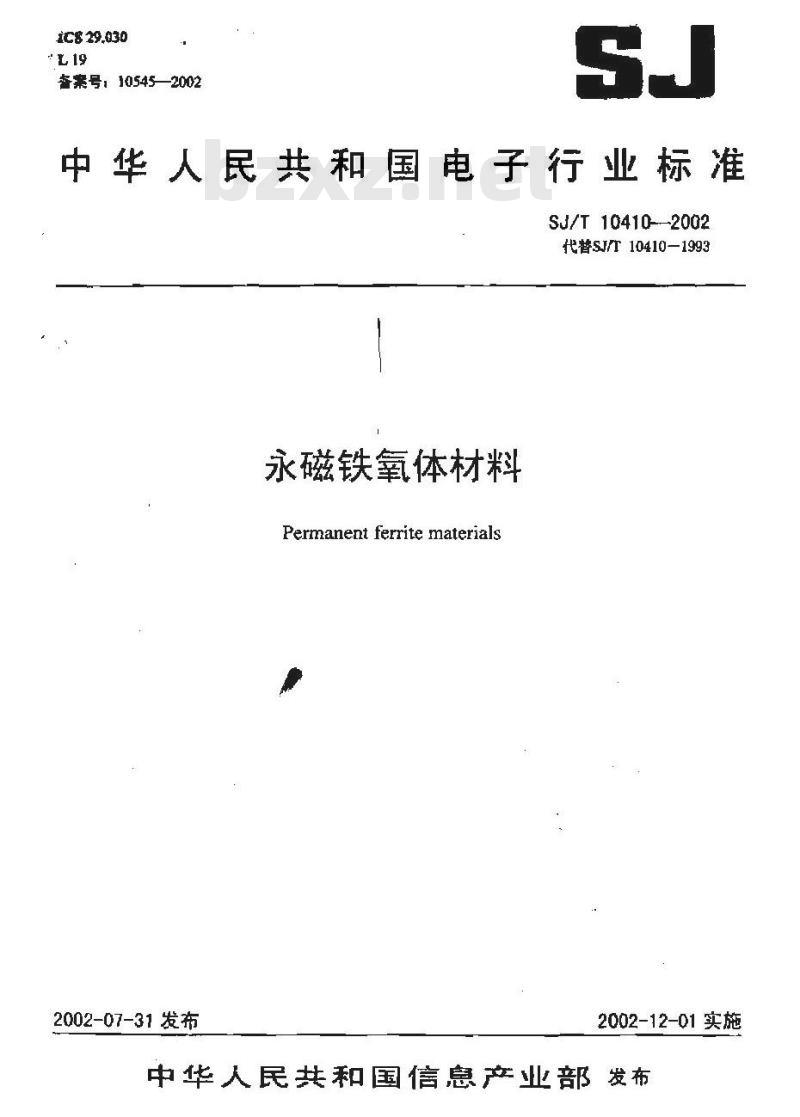

IC8 29.030
督案号:10545—2002
中华人民共和国电子行业标准
SJ/T10410-2002
代替SJ10410—1993
永磁铁氧体材料
Permanent ferritematerials
2002-07-31发布
2002-12-01实施

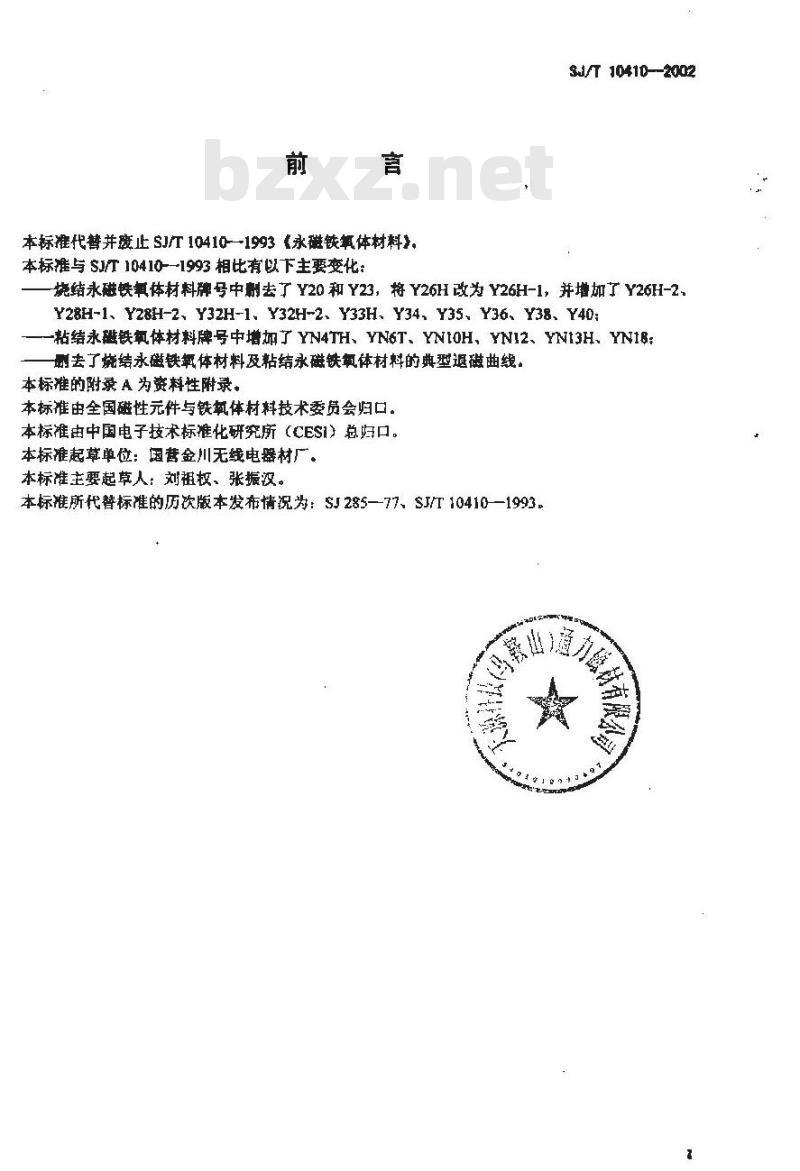

中华人民共和国信息产业部发布前言
本标准代替并废止 SJ/T 10410--1993 《永磁铁氧体材料>。本标准与SJ/T10410-1993相比有以下主要变化:SJ/T 10410—-2002
烧结永磁铁氧体材料牌号中删去了 Y20和Y23,将Y26H改为 Y26H-1,并增加了 Y26H-2.Y28H-1、Y28H-2、Y32H-1.Y32H-2、Y33H.Y34,Y35、Y36、Y38、Y40:-粘结永磁铁氧体材料牌号中增加了YN4TH、YN6T、YN10H、YN12、YN13H、YN1B:副去了烧结永磁铁氧体材料及粘结永磁铁氧体材料的典型退磁曲线,本标准的附录 A 为资料性附录。本标准由全国磁性元件与铁氧体村料技术委员会归口。本标准由中国电子技术标准化研究所(CESI)总归口。本标准起草单位:营金川无线电器材厂。本标准主要起草人:刘权、张振汉。本标准所代替标准的历饮版本发布情况为:SJ285—77、SJ/T 10410--1993,1范围

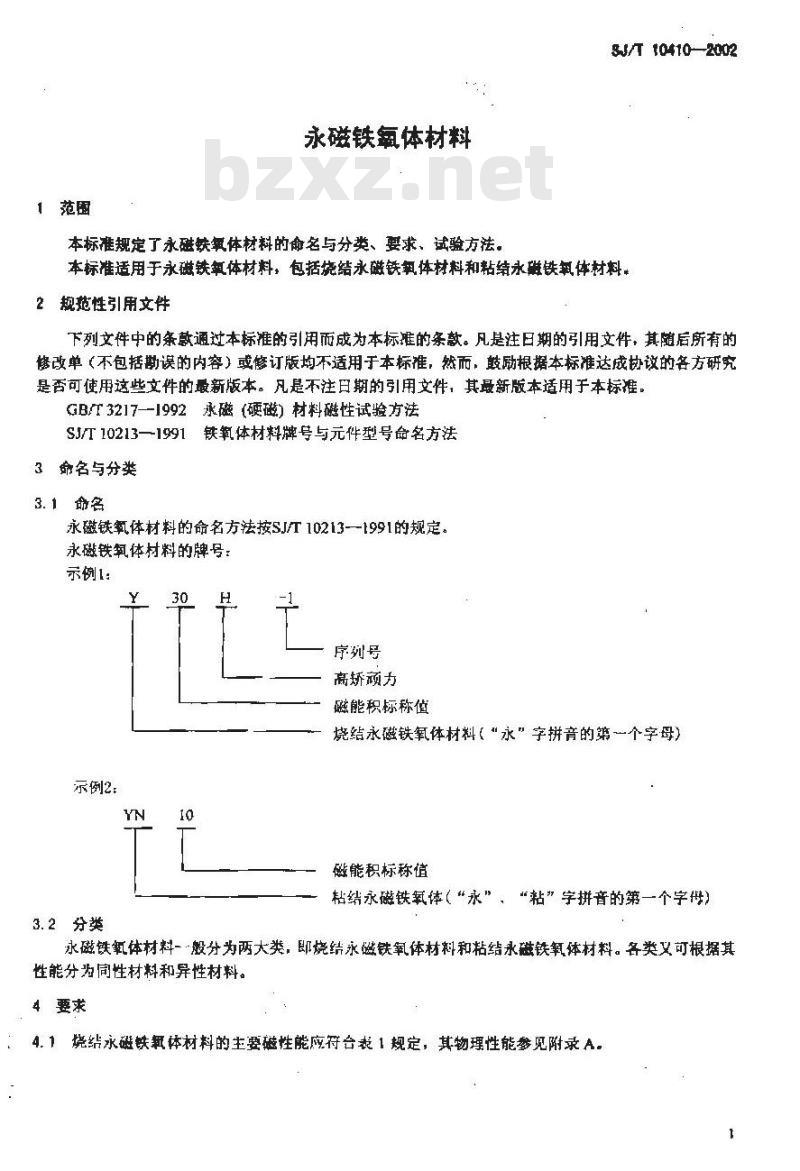

永磁铁氧体材料
本标准规定了永缺氧体材料的命名与分类、要求、试验方法。SJ/T 10410—2002
本标准适用于永磁铁氧体材料,包括烧结永磁铁氧体材料和粘结永磁铁氧体材料。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标难的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T3217--1992永磁(硬磁)材料磁性试验方法SJ/T10213—1991铁氧体材料牌号与元件型号命名方法3命名与分类
3.1命名
永磁铁氧体材料的命名方法按SJ/T10213-1991的规定永磁铁氧体材料的牌号:
示例1:
序列号
商矫顽力
磁能积标称值
烧结永磁铁氧体材料(“永”字拼音的第一个字母)示例2:
3.2分类
磁能积标称值
粘结永磁铁氧体(“永”,“粘”字拼音的第一个字)永磁铁氧体材料一·般分为两大类,即烧结永燃铁氧体材料和粘结永磁铁氧体材料。各类又可根据其性能分为同性材料和异性材料。4要求

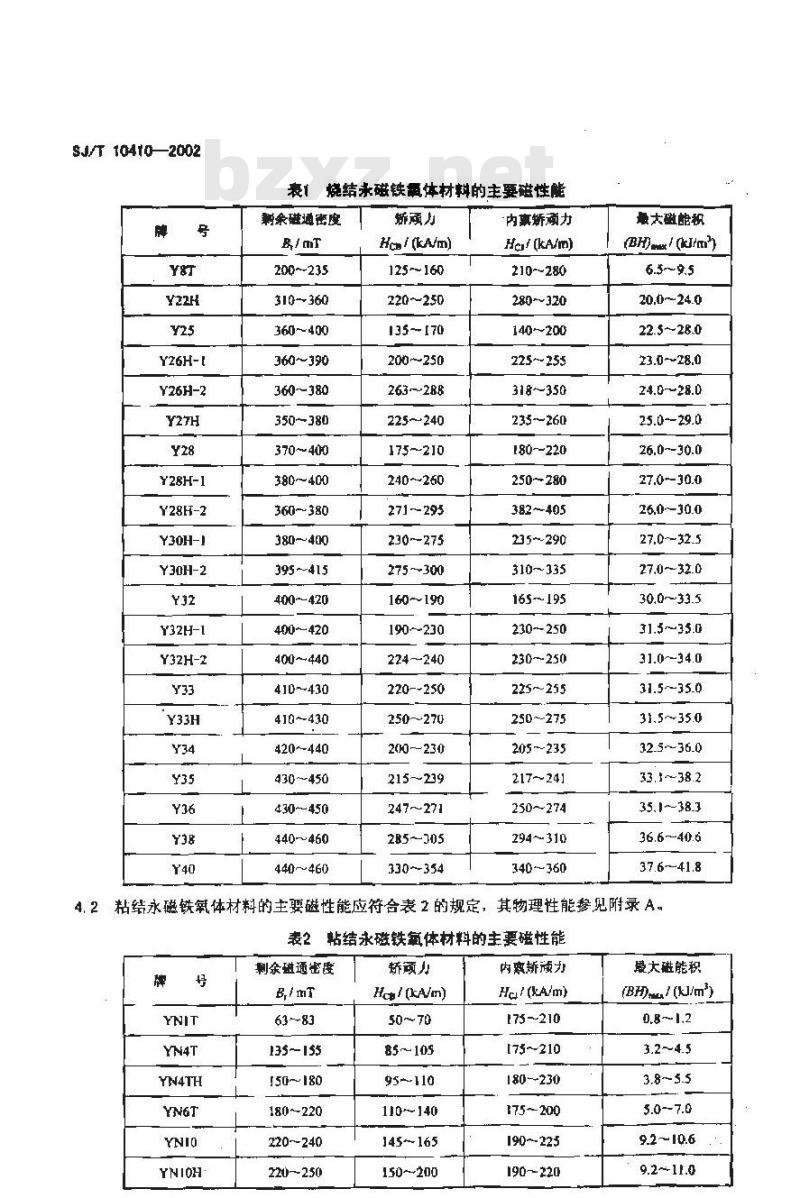

4. 1烧结永磁铁氧体材料的主要磁性能应符台表 1规定,其物理性能参见附录A。SJ/T 1o4to—2002
Y26H-2
Y28H-1
Y28H-2
Y30H-1
Y30H-2
Y32H-1
Y32H-2
烧结永磁铁氧体材料的主要磁性能剩余磁通密度
200~235
310360
360~390
360~380
350~380
370~400
380400
360-380
380400
395~~415
400420
400420
400~440
410~430
410~430
420--440
430~~450
430-450
440~460
440~460
矫顽方
Hcs / (kA/m)
125160
220~250
135 [70
200~250
263~288
225~240
175~210
240~260
271--295
230-275
275 ~300
160~190
190~230
224--240
220--250
250~270
200-230
215~239
247~271
285-305
330~354
内真矫顽力
Har (kA/m)
210~280
280~320
140~200
225~255
318~350
235~260
180--220
250~280
382~-405
235~290
310~335
165~195
230~250
230~250
225~255
250~275
205~~235
217~241
250~274
294~310
340~360
最太础积
(BH / (uJm)
20.0~24.0
22.35~28.0
23.0~-28.0
24.0~~28.0
25.0-29.0
26.0~30.0
27.0--30.0
26.0~30.0
27.0~32.5
27.0~~32.0
30.0~~33.5
31.5 ~~35.0
31.0~-34.0
31.5~35.0
31.5 ~35.0
32.5~36.0
33.1~38.2
35.1~~38.3
36.6--40.6
37.6--41.8
粘结永磁铁氧体材料的主要磁性能应符合表2的规定,其物理性能参见附录A。4.2
表2粘结永磁铁氧体材料的主要磁性能牌
剩余碰通密度
B,/ mT
135~155
150180
180~220
220--240
220250
矫颈力
Hep? (kAm)
85~105
95--110
110-140
145~165
150~200
内察矫顽力
He(KA/m)
175-210
[75~210
180--230
175 ~ 200
190~225
190220
最大磁能积
(BH)/ (kl/m)
9.2~-11.0
试验方法
余磁通密度
230~250
240~250
250~270
250-270
290~320

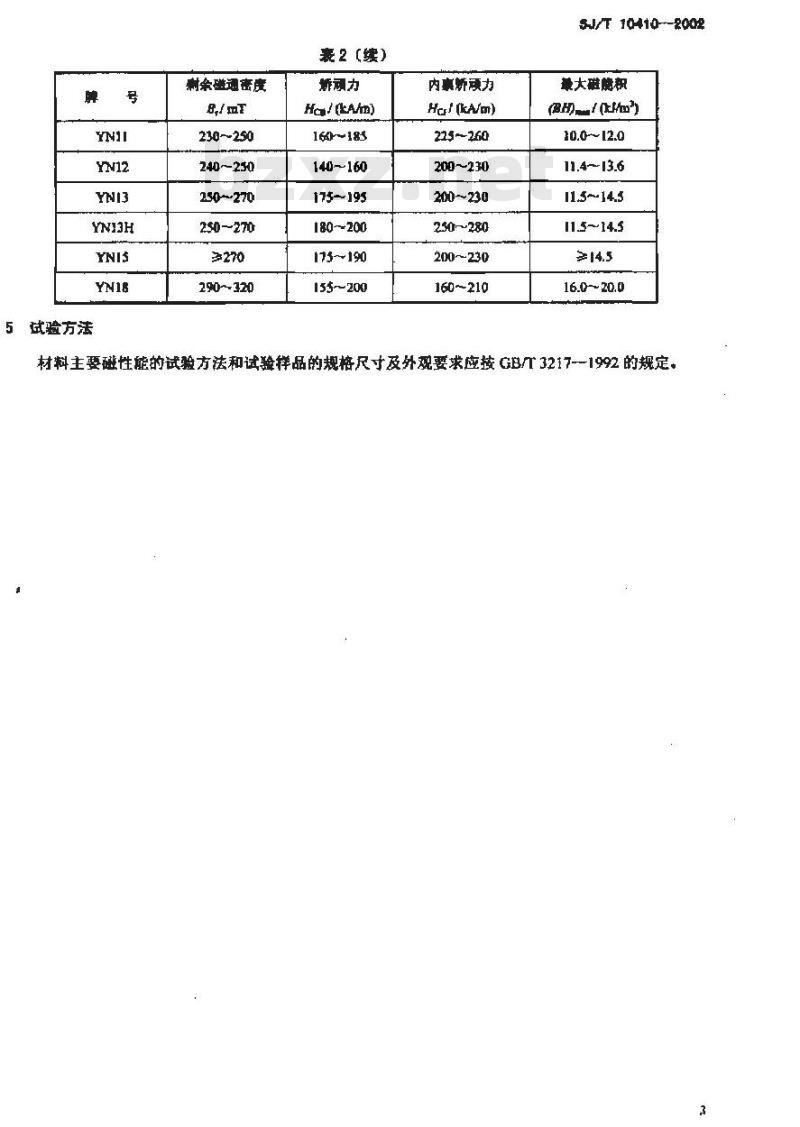

表2【续】
Haa / (tAhn)
160~185
140160www.bzxz.net
175195
180~200
175~190
155~200
内事矫颈力
H) (kA/m)
225~-260
200~230
200~~230
250~280
200~230
160~210
S/E 104102002
最大雄髋积
(BH) (m)
10.0~[2.0
11.35~14.5
11.5~14.5
16.0~20,0
材料主要磁性能的试验方法和试验样品的规格尺寸及外观要求应按GB/T3217--1992的规定。SJ/斤 10410—2002
附录A
(资料性附录)
永磁铁氧体材料的物理性能
烧结永磁铁氧体材料物理性能(见表A.1)A1
烧结永磁铁氧体材料物理性能
回复磁导率
居里温度
剩磁温度系数
内离矫顽力温度系数
电阻率
线性膨服系数
粘结永磁铁氧体材料物理性能(见表A. 2)单
a· cm
460--480
0.2 %~0.3 %
7~15× 10
表A. 2粘结永磁铁氧体材料物理性能名
回复磁导率
线性膨服系数
10°×10/D
18×10-
(0~100)芒时
(0 100)℃时
(4-120)附
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
督案号:10545—2002
中华人民共和国电子行业标准
SJ/T10410-2002
代替SJ10410—1993
永磁铁氧体材料
Permanent ferritematerials
2002-07-31发布
2002-12-01实施
中华人民共和国信息产业部发布前言
本标准代替并废止 SJ/T 10410--1993 《永磁铁氧体材料>。本标准与SJ/T10410-1993相比有以下主要变化:SJ/T 10410—-2002
烧结永磁铁氧体材料牌号中删去了 Y20和Y23,将Y26H改为 Y26H-1,并增加了 Y26H-2.Y28H-1、Y28H-2、Y32H-1.Y32H-2、Y33H.Y34,Y35、Y36、Y38、Y40:-粘结永磁铁氧体材料牌号中增加了YN4TH、YN6T、YN10H、YN12、YN13H、YN1B:副去了烧结永磁铁氧体材料及粘结永磁铁氧体材料的典型退磁曲线,本标准的附录 A 为资料性附录。本标准由全国磁性元件与铁氧体村料技术委员会归口。本标准由中国电子技术标准化研究所(CESI)总归口。本标准起草单位:营金川无线电器材厂。本标准主要起草人:刘权、张振汉。本标准所代替标准的历饮版本发布情况为:SJ285—77、SJ/T 10410--1993,1范围
永磁铁氧体材料
本标准规定了永缺氧体材料的命名与分类、要求、试验方法。SJ/T 10410—2002
本标准适用于永磁铁氧体材料,包括烧结永磁铁氧体材料和粘结永磁铁氧体材料。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标难的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T3217--1992永磁(硬磁)材料磁性试验方法SJ/T10213—1991铁氧体材料牌号与元件型号命名方法3命名与分类
3.1命名
永磁铁氧体材料的命名方法按SJ/T10213-1991的规定永磁铁氧体材料的牌号:
示例1:
序列号
商矫顽力
磁能积标称值
烧结永磁铁氧体材料(“永”字拼音的第一个字母)示例2:
3.2分类
磁能积标称值
粘结永磁铁氧体(“永”,“粘”字拼音的第一个字)永磁铁氧体材料一·般分为两大类,即烧结永燃铁氧体材料和粘结永磁铁氧体材料。各类又可根据其性能分为同性材料和异性材料。4要求
4. 1烧结永磁铁氧体材料的主要磁性能应符台表 1规定,其物理性能参见附录A。SJ/T 1o4to—2002
Y26H-2
Y28H-1
Y28H-2
Y30H-1
Y30H-2
Y32H-1
Y32H-2
烧结永磁铁氧体材料的主要磁性能剩余磁通密度
200~235
310360
360~390
360~380
350~380
370~400
380400
360-380
380400
395~~415
400420
400420
400~440
410~430
410~430
420--440
430~~450
430-450
440~460
440~460
矫顽方
Hcs / (kA/m)
125160
220~250
135 [70
200~250
263~288
225~240
175~210
240~260
271--295
230-275
275 ~300
160~190
190~230
224--240
220--250
250~270
200-230
215~239
247~271
285-305
330~354
内真矫顽力
Har (kA/m)
210~280
280~320
140~200
225~255
318~350
235~260
180--220
250~280
382~-405
235~290
310~335
165~195
230~250
230~250
225~255
250~275
205~~235
217~241
250~274
294~310
340~360
最太础积
(BH / (uJm)
20.0~24.0
22.35~28.0
23.0~-28.0
24.0~~28.0
25.0-29.0
26.0~30.0
27.0--30.0
26.0~30.0
27.0~32.5
27.0~~32.0
30.0~~33.5
31.5 ~~35.0
31.0~-34.0
31.5~35.0
31.5 ~35.0
32.5~36.0
33.1~38.2
35.1~~38.3
36.6--40.6
37.6--41.8
粘结永磁铁氧体材料的主要磁性能应符合表2的规定,其物理性能参见附录A。4.2
表2粘结永磁铁氧体材料的主要磁性能牌
剩余碰通密度
B,/ mT
135~155
150180
180~220
220--240
220250
矫颈力
Hep? (kAm)
85~105
95--110
110-140
145~165
150~200
内察矫顽力
He(KA/m)
175-210
[75~210
180--230
175 ~ 200
190~225
190220
最大磁能积
(BH)/ (kl/m)
9.2~-11.0
试验方法
余磁通密度
230~250
240~250
250~270
250-270
290~320
表2【续】
Haa / (tAhn)
160~185
140160www.bzxz.net
175195
180~200
175~190
155~200
内事矫颈力
H) (kA/m)
225~-260
200~230
200~~230
250~280
200~230
160~210
S/E 104102002
最大雄髋积
(BH) (m)
10.0~[2.0
11.35~14.5
11.5~14.5
16.0~20,0
材料主要磁性能的试验方法和试验样品的规格尺寸及外观要求应按GB/T3217--1992的规定。SJ/斤 10410—2002
附录A
(资料性附录)
永磁铁氧体材料的物理性能
烧结永磁铁氧体材料物理性能(见表A.1)A1
烧结永磁铁氧体材料物理性能
回复磁导率
居里温度
剩磁温度系数
内离矫顽力温度系数
电阻率
线性膨服系数
粘结永磁铁氧体材料物理性能(见表A. 2)单
a· cm
460--480
0.2 %~0.3 %
7~15× 10
表A. 2粘结永磁铁氧体材料物理性能名
回复磁导率
线性膨服系数
10°×10/D
18×10-
(0~100)芒时
(0 100)℃时
(4-120)附
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:





- 其它标准
- 热门标准
- 电子行业标准(SJ)
- SJ1470-1979 3CG102型PNP硅外延平面高频小功率三极管
- SJ3067.2-1988 冲裁模通用模架 侧面导板
- SJ3085-1988 冲裁模通用模架 导板
- SJ50681.65-1994 TNC系列(接半硬电缆)插孔接触件法兰安装2级射频同轴插座连接器详细规范
- SJ20580-1996 通信系统电性能测量方法
- SJ/T11277-2002 防静电周转容器通用规范
- SJ2335-1983 专用电话设备型号命名方法
- SJ3093-1988 冷冲模 倒装复合薄凹模典型结构
- SJ20682-1998 Lx波段固态脉冲功率模块通用规范
- SJ20796-2001 地面警戒引导雷达天线驱动控制器通用规范
- SJ/T10178-1991 隔振器特性测试方法
- SJ1158-1977 MF11型普通用负温度系数热敏电阻器
- SJ1240-1977 CB81型高压聚苯乙烯电容器
- SJ1471-1979 3CG103型PNP硅外延平面高频小功率三极管
- SJ20898-2004 J45ZK系列控制式自整角机详细规范
- 行业新闻
- Metaplanet购入9360万美元比特币,股价应声上涨
- 独家披露法庭文件Movement 前创办人Rushi 正式向M5MT Labs 提起民事诉讼
- Worldcoin价格维持在趋势线上方,多头瞄准1.32美元
- CoinW启动“东亚杯足球挑战赛” 50万USDT奖池打造体育与加密融合新体验
- 以太坊瞄准3000美元以上流动性——价格磁铁正在形成
- 什么是迷因币?我们为何要关注?
- Bitget 启动KCGI 2025 全球交易竞赛
- MemeCore在最新上市和投资者支持下飙升85%
- 探索加密货币薪资的未来:比特币的影响与监管变革
- 加密货币市场的每周赢家和输家——XLM、MOG、JTO、SYRUP
- 亚瑟·海斯预测以太坊将引领山寨币狂潮
- 加密货币是世界上最具竞争力的运动:比特币OG达芬奇
- TRX 对决HYPE 对决XYZ5erse 2035 年实现$1,000 变$1,000,000 的顶级加密货币竞赛
- 交易所比特币供应量在新里程碑下持续低迷,这是利好信号吗?
- 全球流动性週期解读:当前在哪个位置?12 个核心指标整理
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
