【化工行业标准(HG)】 回转盖带颈平焊法兰人孔

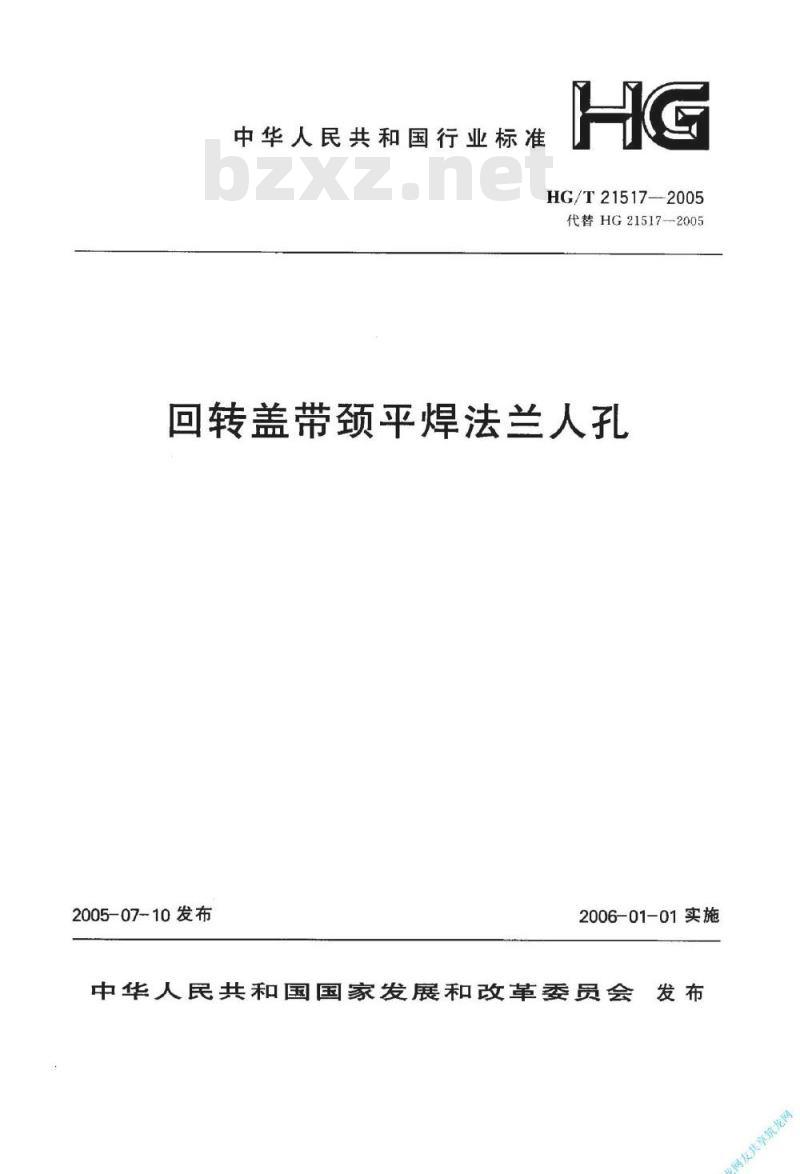

中华人民共和国行业标准
HG/T21517--2005
代替HG21517—2005
回转盖带颈平焊法兰人孔
2005-07-10发布
2006-01-01实施
中华人民共和国国家发展和改革委员会发布中华人民共和国行业标准

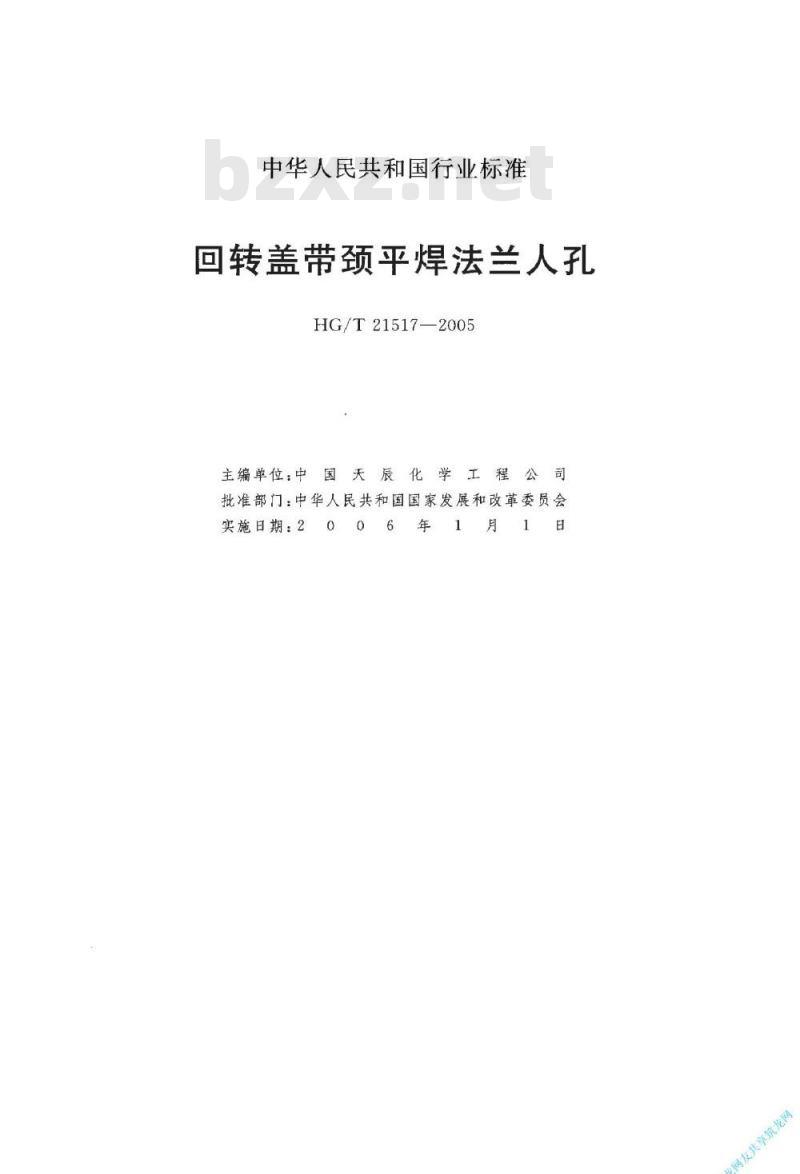

回转盖带颈平焊法兰人孔
HG/T21517—2005
国天辰化学工程公司
主编单位：中
批准部门：中华人民共和国国家发展和改革委员会实施日期：2

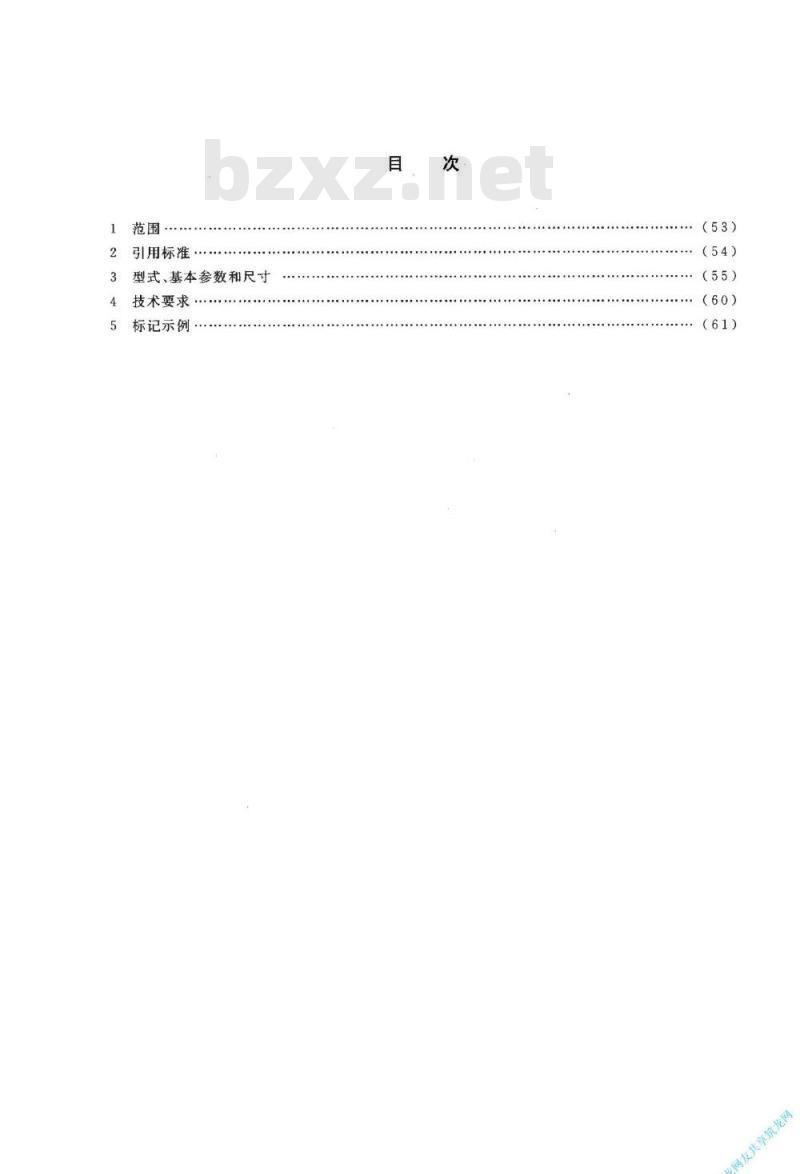

范围·
引用标准
型式、基本参数和尺寸
技术要求
标记示例：
........
（53)
（54）
（55）

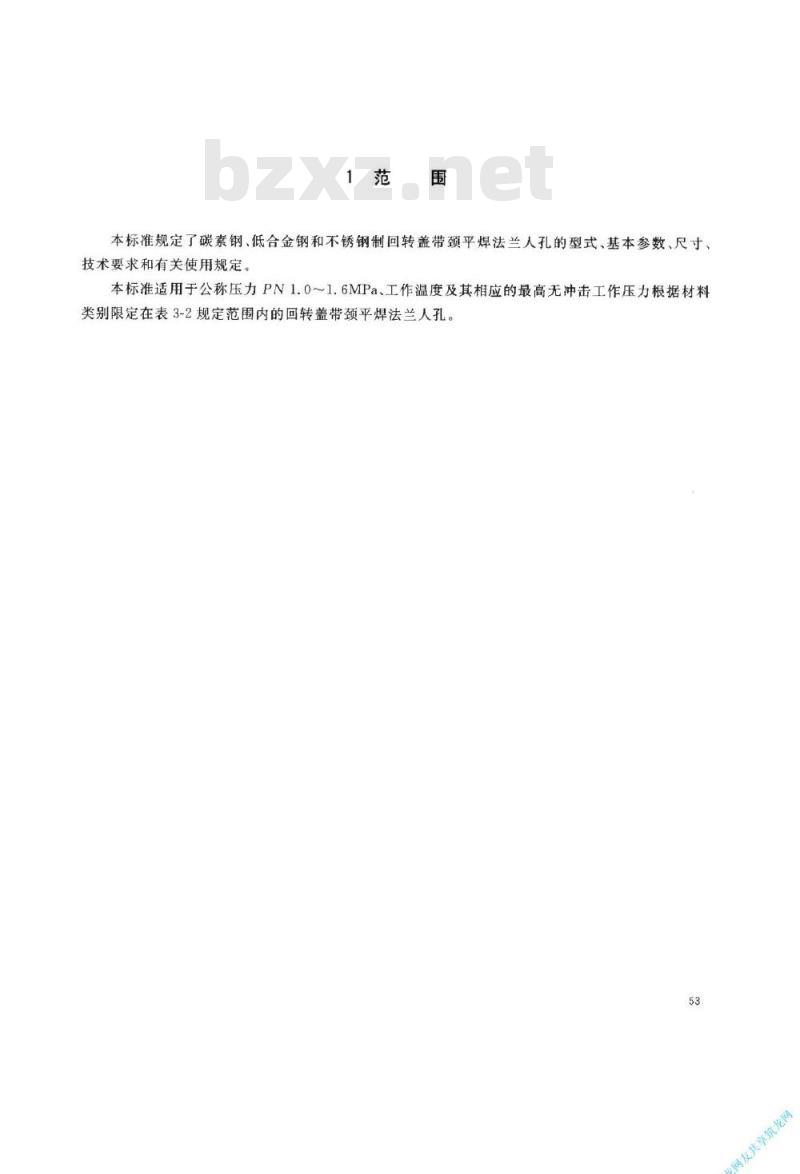

本标准规定了碳素钢、低合金钢和不锈钢制回转盖带颈平焊法兰人孔的型式、基本参数、尺寸、技术要求和有关使用规定。
本标准适用于公称压力PN1.0～1.6MPa、工作温度及其相应的最高无冲击工作压力根据材料类别限定在表3-2规定范围内的回转盖带颈平焊法兰人孔。53

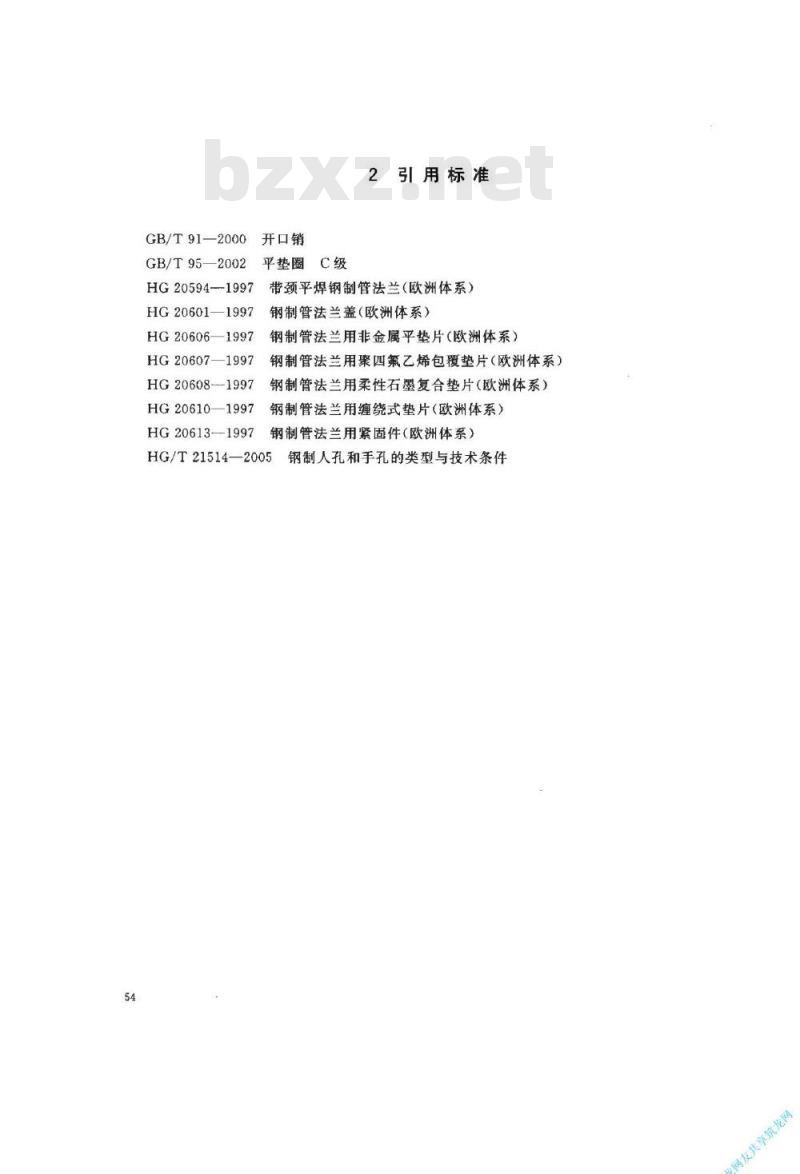

GB/T91—2000
GB/T95—2002
HG20594-1997
HG20601-—1997
HG20606—1997
HG20607—1997Www.bzxZ.net
HG20608-1997
HG20610—1997
HG20613—1997
开口销
平垫圈
引用标准
带颈平焊钢制管法兰（欧洲体系）钢制管法兰盖（欧洲体系）
钢制管法兰用非金属平垫片（欧洲体系）钢制管法兰用聚四氟乙烯包覆垫片（欧洲体系）钢制管法兰用柔性石墨复合垫片（欧洲体系）钢制管法兰用缠绕式垫片（欧洲体系）钢制管法兰用紧固件（欧洲体系）HG/T21514—2005
钢制人孔和手孔的类型与技术条件型式、基本参数和尺寸
人孔的型式、基本参数和尺寸见图3及表3-1～表3-3的规定。RF型
A型盖轴耳
MFM型
图3人孔的型式
B型盖轴耳
网友共
注：1
表3-2工作温度下的最高无冲击工作压力表作温
（℃）
最高无冲击工作压力（MPa）
1.3921.3121.184
1.4561.424
表中的工作温度和最高无冲击工作压力仅适用于不包括螺栓（柱）和垫片在内的人孔各受压零件。螺栓（柱）和垫片的压力、温度使用范围应按相应紧固件和垫片标准确定。中间温度的最高无冲击工作压力，可按本表的压力值用内插法确定。2
s06801
（OOP）
（oov)
（AN）
恒样翠
网友共
(00%）
（00%)
（厘OL)
享筑龙网
网友共
技术要求
人孔的技术要求应符合HG/T.21514中第4章“技术条件”的规定。龙
5标记示例
按照HG/T21514中5.0.1的规定，公称压力PN1.6、公称直径DN450、工作温度小于或等于300℃、H,=240、A型盖轴耳、RF型密封面、Ⅲ类材料、其中采用六角头螺栓、非金属平垫（不带内包边的XB350石棉橡胶板）的回转盖带颈平焊法兰人孔，其标记符号为：人孔RFIb-8.8(NM-XB350)A450-1.6HG/T21517—2005H,=270(非标准尺寸)的上例人孔，其标记符号为：人孔RFⅢb-8.8(NM-XB350)A450-1.6H,=270HG/T21517--200561
