标准简介:
JB/T 7862.3—2001 本标准是对JB/T 7862.3—1995《农业机械 切割器的压刃器》的修订。主要技术内容改变如下: ——增加、调整了压器的型式; ——调整了技术要求、检验规则等内容。 本标准规定了农业机械切割器的压刃器的主要结构特征,技术要求,检验规则及标志、包装、运输和贮存等。 本标准适用于农业机械切割器的压刃器。 本标准所代替标准的历次版本发布情况为: ——NJ 11—63、GB 1212—75、GB 1212—86、JB/T 7862.3—95; ——NJ 206—80、GB 1212—86、JB/T 7862.3—95。 JB/T 7862.3-2001 农业机械 切割器的压刃器 JB/T7862.3-2001 标准下载解压密码:www.bzxz.net
标准内容
部分标准内容:

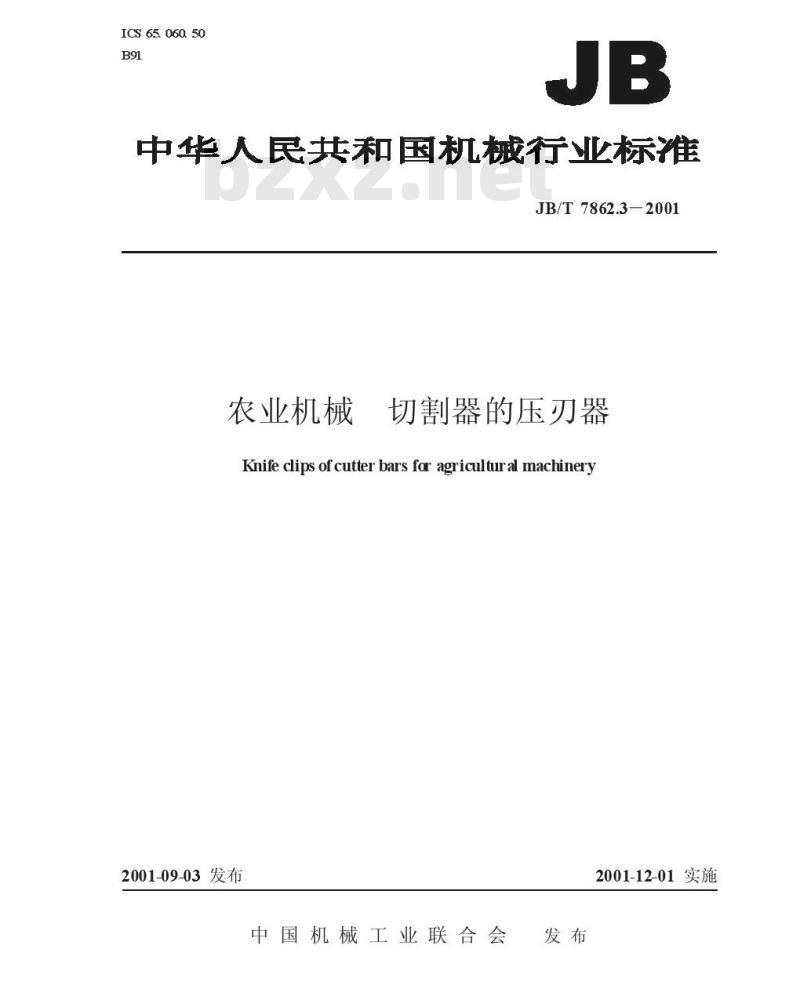

ICS 65. 060. 50
B91
JB
中华人民共和国机械行业标准
JB/T7862.3-2001
农业机械
切割器的压刃器
Knife clips of cutter bars for agricultural machinery2001-09-03发布
中国机械工业联合会
发布
2001-12-01实施
JB/T7862.3—2001

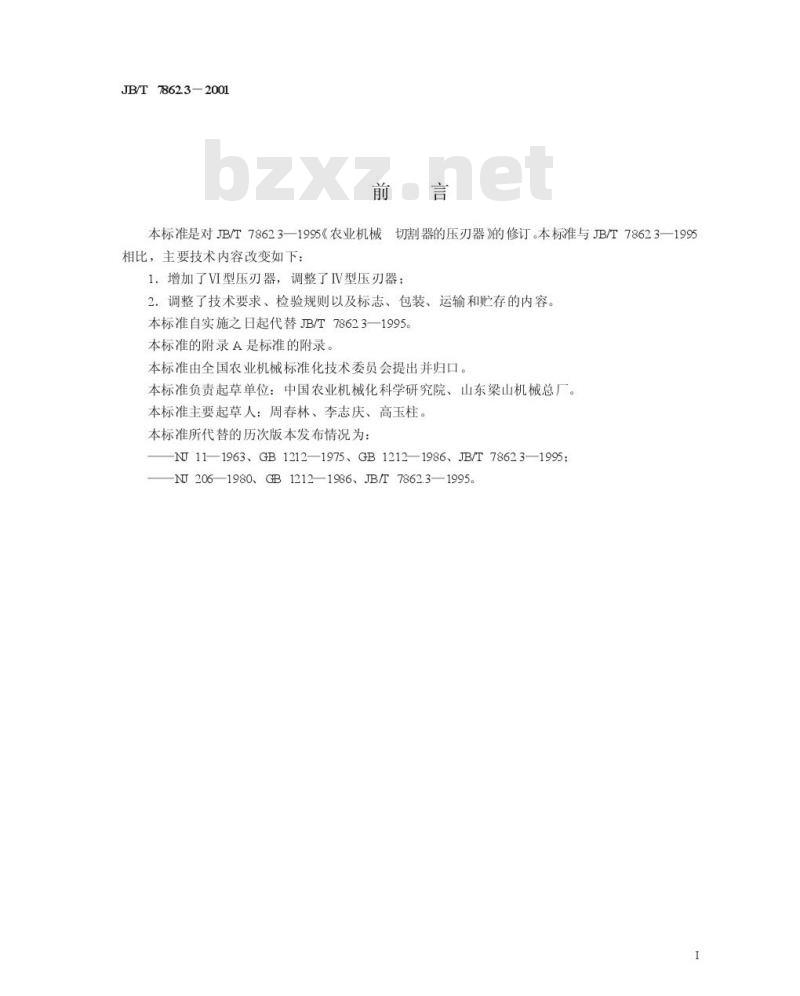

前言
本标准是对JB/T78623一1995《农业机械切割器的压刃器的修订。本标准与B/T78623一1995相比,主要技术内容改变如下:1.增加了VI型压刃器,调整了IV型压刃器;2.调整了技术要求、检验规则以及标志、包装、运输和贮存的内容。本标准自实施之日起代替JB/T78623—1995。本标准的附录A是标准的附录。
本标准由全国农业机械标准化技术委员会提出并归口。本标准负责起草单位:中国农业机械化科学研究院、山东梁山机械总厂。本标准主要起草人:周春林、李志庆、高玉柱。本标准所代替的历次版本发布情况为:—NT11—1963、GB1212—1975、GB1212—1986、JB/T78623—1995;—NI206—1980、GB1212—1986、JB/T7862.3—1995。1范围

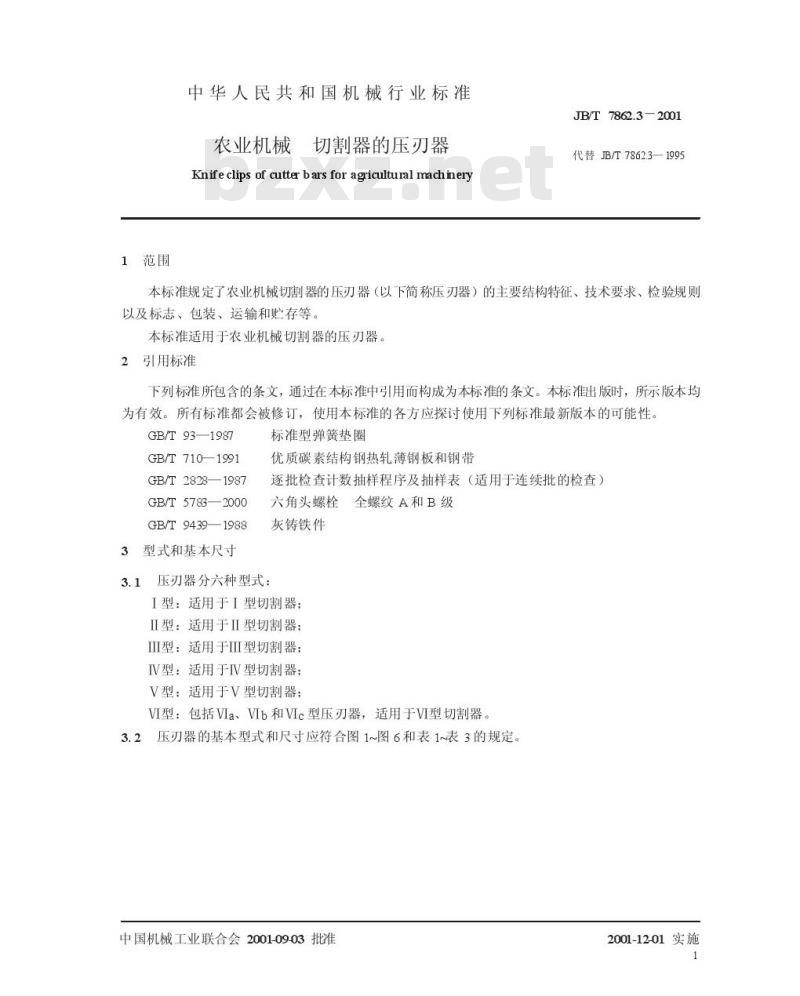

中华人民共和国机械行业标准
农业机械
切割器的压刃器
KnifeclipsofcutterbarsforagriculturalmachineryJB/T 7862.3—2001
代替JB/T7862.3—1995
本标准规定了农业机械切割器的压刃器(以下简称压刃器)的主要结构特征、技术要求、检验规则以及标志、包装、运输和贮存等。本标准适用于农业机械切割器的压刃器。引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 93—1987
GB/T710—1991
GB/T2828—1987
GB/T5783—2000
GB/T9439—1988
3
型式和基本尺寸
标准型弹簧垫圈
优质碳素结构钢热轧薄钢板和钢带逐批检查计数抽样程序及抽样表(适用于连续批的检查)六角头螺栓全螺纹A和B级
灰铸铁件
3.1压刃器分六种型式:
I型:适用于I型切割器;
Ⅱ型:适用于ⅡI型切割器;
IⅢI型:适用于II型切割器;
IV型:适用于IV型切割器;
V型:适用于V型切割器;
VI型:包括VIa、VIb和VIc型压刃器,适用于VI型切割器。压刃器的基本型式和尺寸应符合图1~图6和表1~表3的规定。3.2
中国机械工业联合会2001-09-03批准2001-12-01实施
1
76.2
102
76.2
102
JB/T7862.3—2001
萍火区

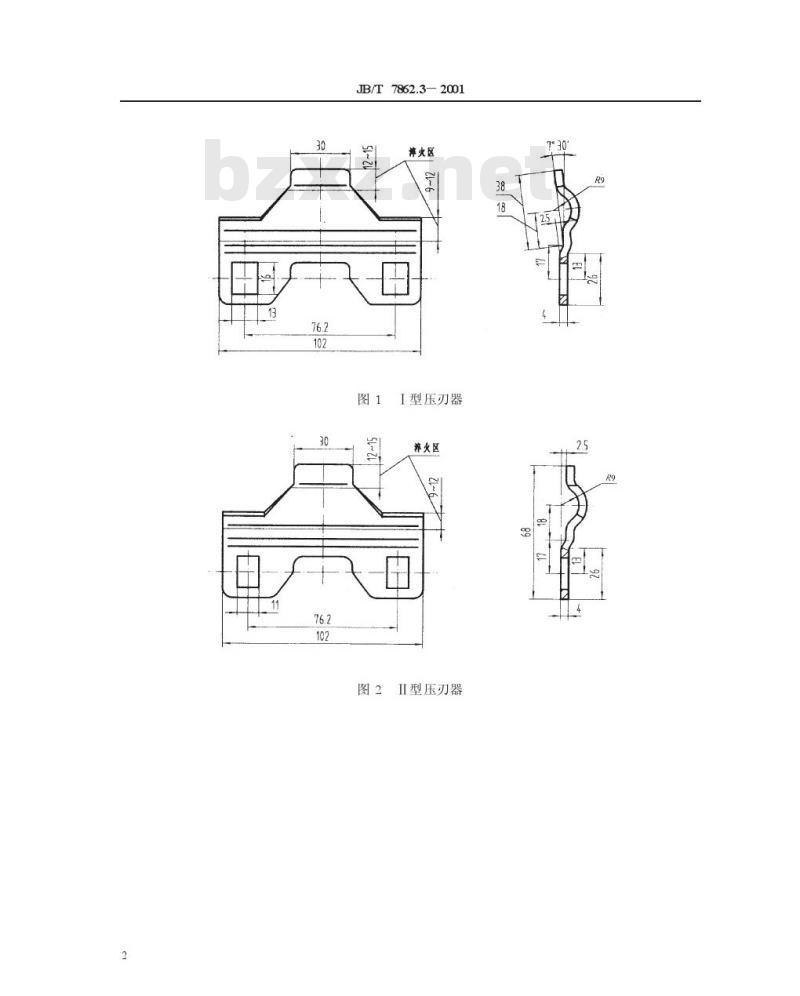

图1
I型压刃器
蒋灭区
图2II型压刃器
38
2x11x
167
2
76.2
101
76.2
JB/T 7862.3—2001
萍大区

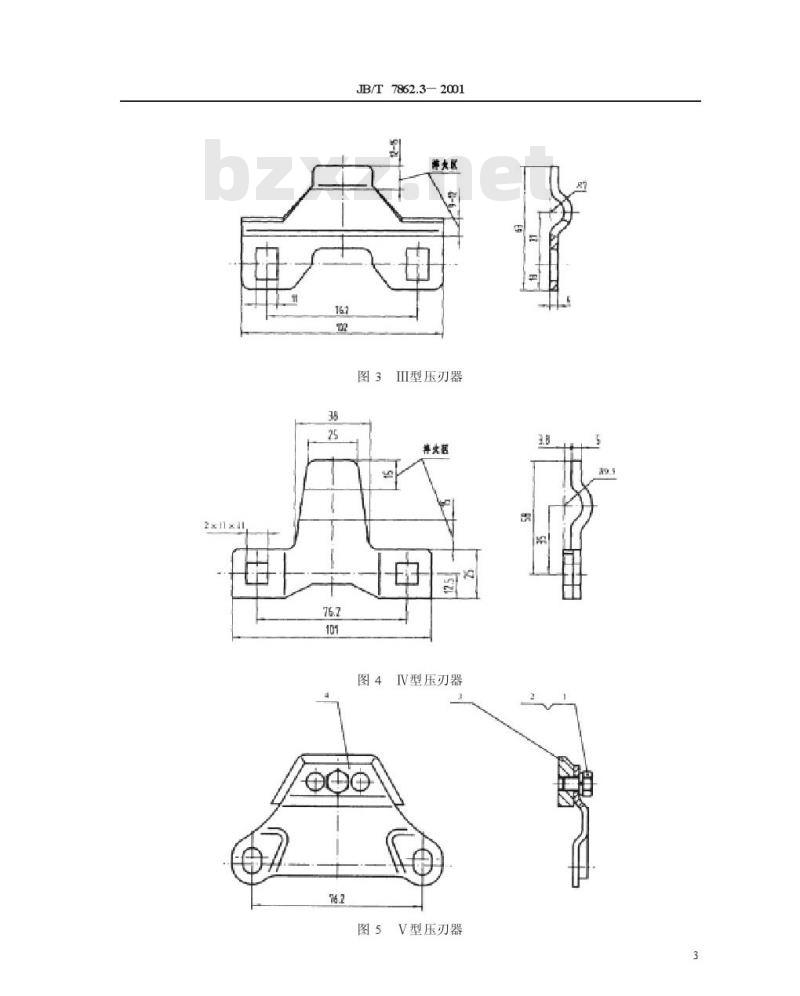

图3II型压刃器
海北区
图4IV型压刃器
图5V型压刃器
B
.
4
序号
1
2
3
4
序号
1
2
3
序号
1
2
3
3
20
零件名称
螺栓
垫圈
压刃铁
压刃板
100
50±0.2
70
JB/T
7862.3—2001
2
?
2 ×$10
5VI型压刃器
图6
表1
规
5
格
M16×10
表2VIa、VIb和VIc型压刃器规格压刃器类型
Va
VIb
VIc
3V型压刃器零件
表3
零件名称
铆钉
压刃铁
压刃板
规格
5×L
标准
GB/T5783
GB/T 93
附录A中A2
附录A中A1
a
10
25
40
标准
GB/T869
3.3标记示例
1型压刃器
压刃器1JB/7862.3—2001
4技术要求
JB/T7862.3—2001
4.1压刃器应符合本标准的要求,并按经规定程序批准的图样和技术文件制造。4.2I、II、IⅡII、IV及VI型压刃器应采用GB/T710中规定的40钢板或35Mn钢板制造,V型压刃器应符合附录A(标准的附录)的规定。钢制压刃器摩擦表面应进行热处理,可采用局部火或整体淬火,其硬度为35~45HRC。
4.3压刃器表面应光滑,无起层和毛刺,不允许有裂纹。4.4在保证互换的前提下,压刃器的结构尺寸可有所改变。5检验规则
5.1出厂检验
5.1.1检验项目及指标依据本标准规定的技术要求、产品图样或订货合同确定5.1.2批量生产的压刃器应经检验合格,并附有产品合格证。5.1.3压刃器应分批提交验收。每批应全部进行外观检验,并按GB/2828的规定进行尺寸、材料和力学性能的抽样检查。具体检验方案应按GB下2828规定的二次正常检查抽样方案进行,合格质量水平(AQL)为4.0。
5.2最终检查
压刃器须经制造厂质量检查部门按订货合同进行最终检查。6标志、包装、运输和贮存
6.1压刃器上应锻、铸或冲出制造厂商标和型号。6.2单独发运压刃器,每包装件重量不超过5dkg6.3包装件外部应标明:
a)压刃器名称、型号及数量;
b)重量;
c)制造厂名称;
d)产品标准号;
e)出厂编号和出厂日期;
f)储运标志。
6.4包装件内应附有制造厂的产品合格证。6.5应采取措施防止在运输及装卸过程中造成损失或损坏。5应采取措施防止在存放过程中锈蚀和损坏。6.6
5
JB/T7862.3—2001
附录A
(标准的附录)
V型压刃器
V型压刃器由压刃板和压刃铁组成,其尺寸应符合图A1和图A2的规定。A1
0
唱bzxZ.net
8.4
34
20
76.2
图A1
Me
压刃板
A-A
4 × 45°
08+8号
图A2压刃铁
7°8-2
压刃板采用不低于GBT710规定的45钢板制造。压刃铁采用GB/T9439规定的HT150铸造。A2
压刃铁摩擦面的硬度为217~227HB。6
人民
中华
共和
国
机械行业标准
农业机械切割器的压刃器
JB/T786232001
*
机械科学研究院出版发行
机械科学研究院印刷
(北京首体南路2号:邮编100044)*
1/16印张3/4
4字数14,000
开本880×1230
2001年12月第一版
2001年12月第一次印刷
印数1-500
定价12.00元
2001-149
编号
机械工业标准服务网:http:/wwwJB.accn10098
r
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
