- JB/T 7862.1-2001 农业机械 切割器的护刃器
【机械行业标准(JB)】 农业机械 切割器的护刃器
本网站 发布时间:
2001-09-03 15:00:00
- JB/T7862.1-2001
- 现行
标准号:
JB/T 7862.1-2001
标准名称:
农业机械 切割器的护刃器
标准类别:
机械行业标准(JB)
标准状态:
现行-
发布日期:
2001-09-03 -
实施日期:
2001-12-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
KB
标准简介/下载
点击下载
标准简介:
JB/T 7862.1—2001 JB/T 7862.1-2001 农业机械 切割器的护刃器 JB/T7862.1-2001 标准下载解压密码:www.bzxz.net
标准内容
部分标准内容:

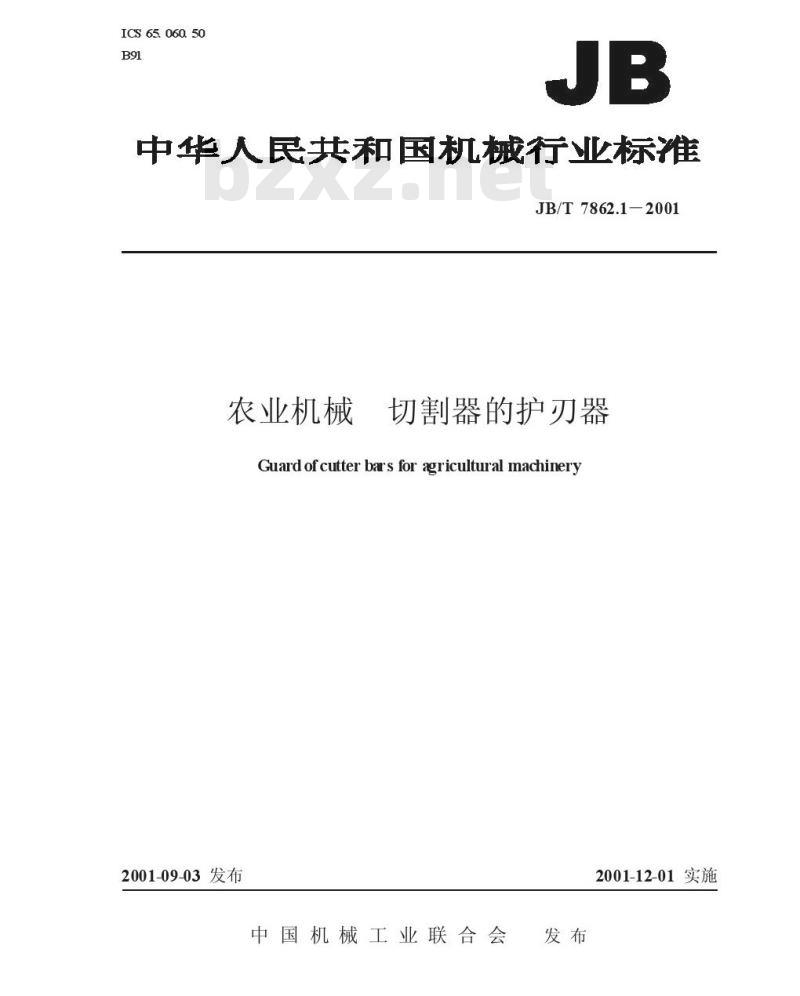

ICS 65. 060. 50
B91
JB
中华人民共和国机械行业标准
JB/T7862.1-2001
农业机械
切割器的护刃器
Guard of cutter bars for agricultural machinery2001-09-03发布
中国机械工业联合会
发布
2001-12-01实施
JB/T7862.1-2001

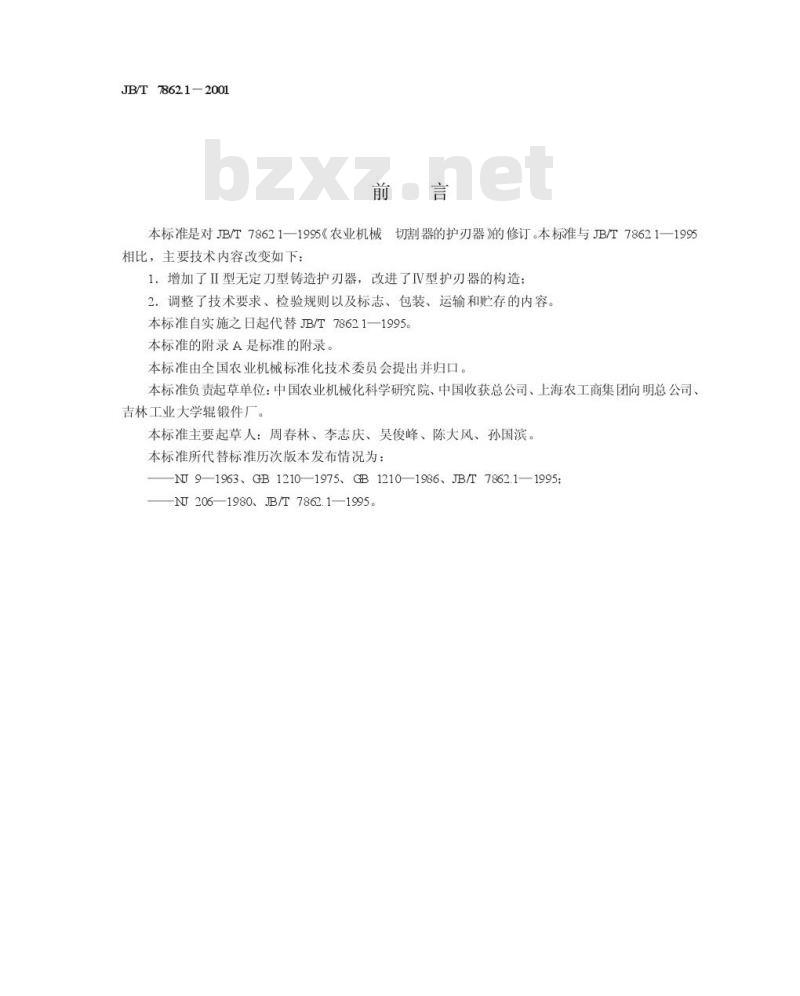

前言
本标准是对JB/T786211995《农业机械切割器的护刃器的修订。本标准与B/T78621一1995相比,主要技术内容改变如下:1.增加了I型无定刀型铸造护刃器,改进了IV型护刃器的构造:2.调整了技术要求、检验规则以及标志、包装、运输和贮存的内容。本标准自实施之日起代替JB/T78621—1995。本标准的附录A是标准的附录。
本标准由全国农业机械标准化技术委员会提出并归口。本标准负责起草单位:中国农业机械化科学研究院、中国收获总公司、上海农工商集团向明总公司、吉林工业大学辊锻件厂。
本标准主要起草人:周春林、李志庆、吴俊峰、陈大风、孙国滨。本标准所代替标准历次版本发布情况为:——NI9—1963、GB1210—1975、GB1210—1986、JB/T7862.1—1995;—NI206—1980、B/T7862.1—1995。1范围

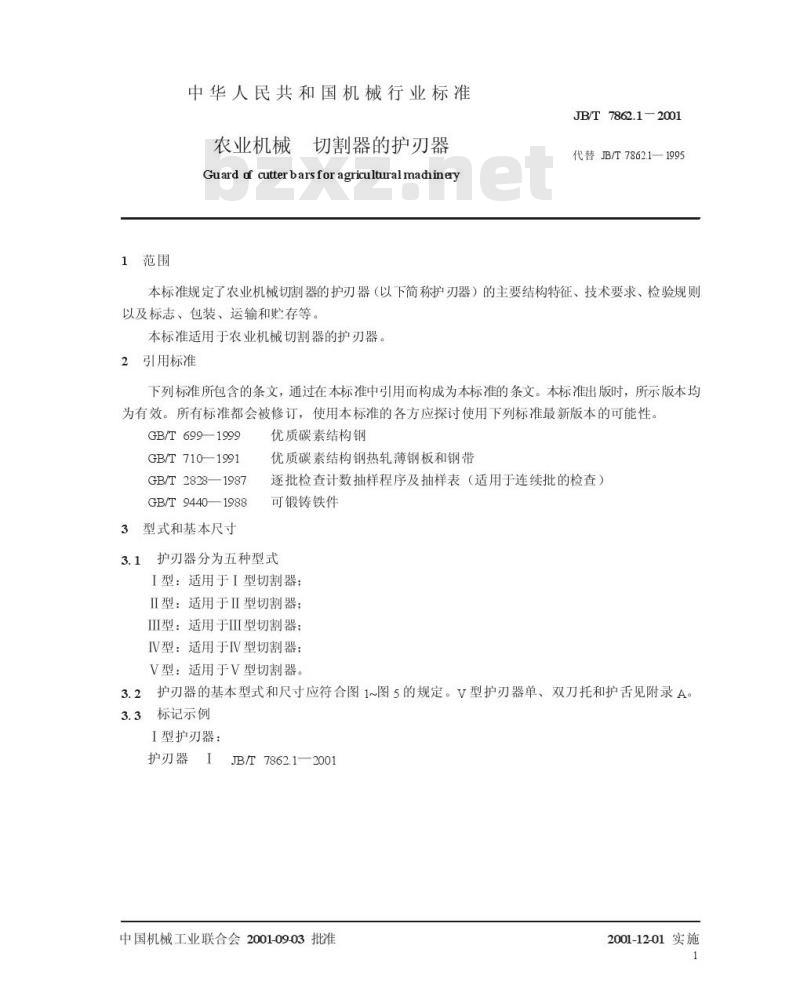

中华人民共和国机械行业标准
农业机械
切割器的护刃器
Guard df cutterbarsfor agriculturalmadhineryJB/T 7862.1—2001
代替JB/T7862.1—1995
本标准规定了农业机械切割器的护刃器(以下简称护刃器)的主要结构特征、技术要求、检验规则以及标志、包装、运输和贮存等。本标准适用于农业机械切割器的护刃器。引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 699—1999
GB/T 7101991
GB/T 2828—1987
GB/T9440—1988
3型式和基本尺寸
优质碳素结构钢
优质碳素结构钢热轧薄钢板和钢带逐批检查计数抽样程序及抽样表(适用于连续批的检查)可锻铸铁件bzxz.net
3.1护刃器分为五种型式
I型:适用于I型切割器;
II型:适用于IⅡI型切割器;
ⅢI型:适用于ⅢI型切割器;
IV型:适用于IV型切割器;
V型:适用于V型切割器。
3.2护刃器的基本型式和尺寸应符合图1~图5的规定。V型护刃器单、双刀托和护舌见附录A。3.3标记示例
I型护刃器:
护刃器1JB7862.1—2001
中国机械工业联合会2001-09-03批准2001-12-01实施
1
2
013.5
20±0.5
622
JB/T 7862.1-2001
52±0.4
55-82
5.5
164
A

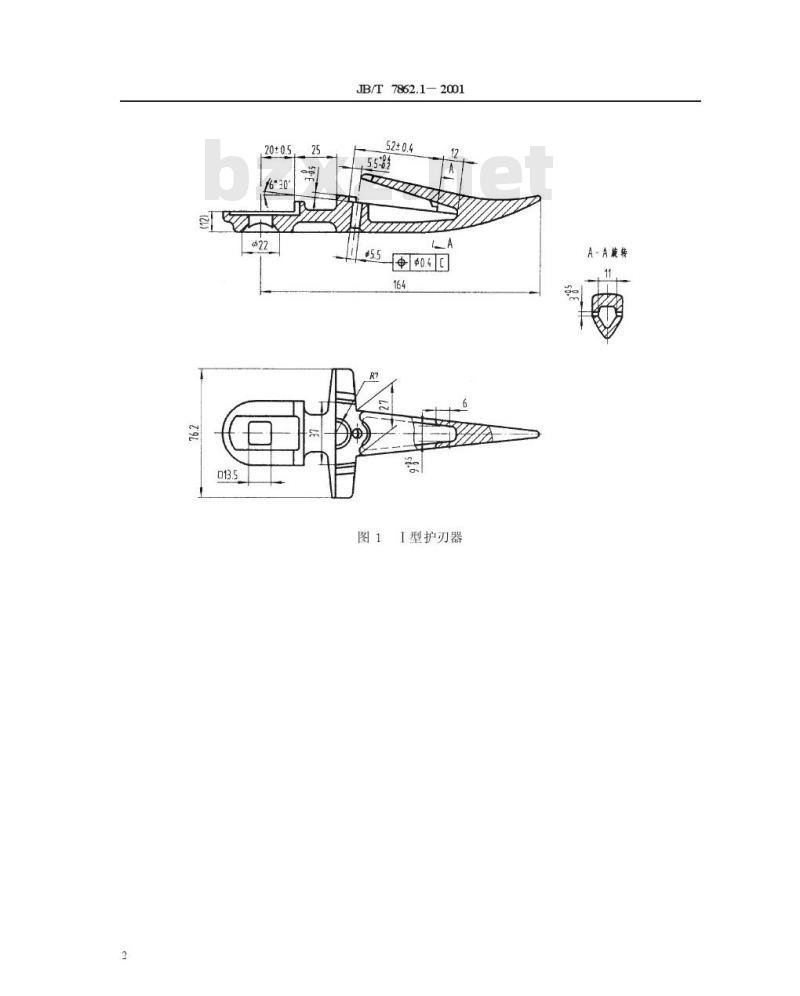

图1I型护刃器
A-A旋转
291
吨
2-011
ths
45± 0.5
JB/T 7862.1—2001
A-A
B

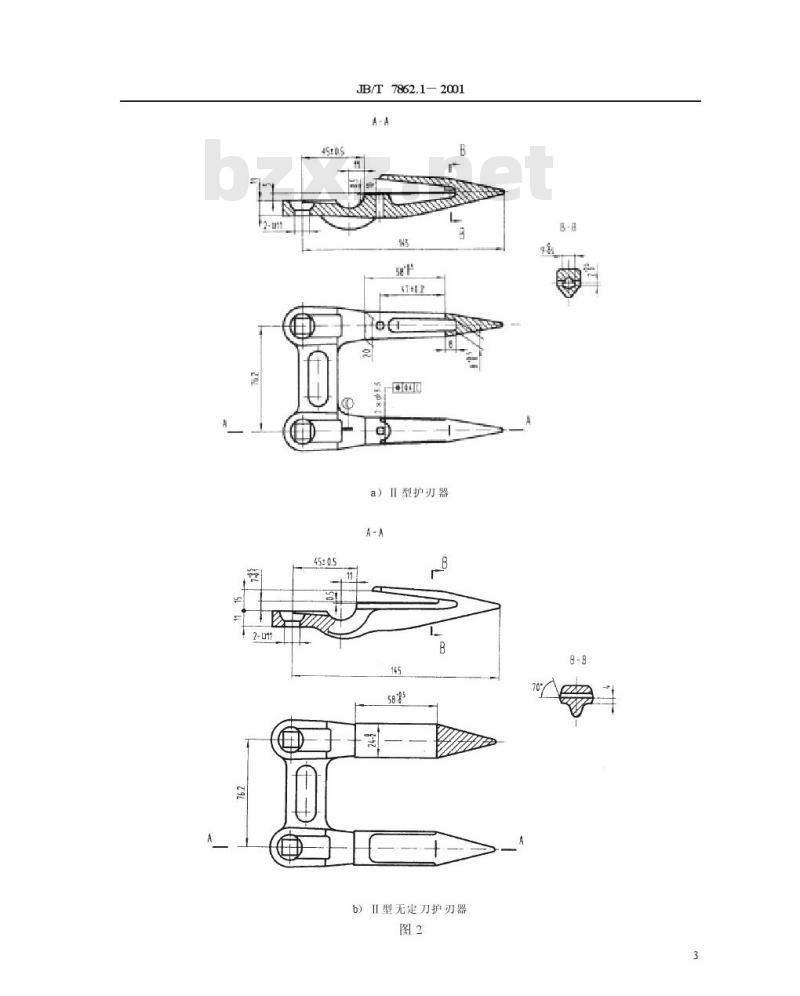

a)Ⅱ型护刃器
A-A
8
人
B
9
5e2
b)II型无定刀护刃器
图2
8-8
B-8
3
e
27±0.5
22±0.5
C
JB/T 7862.1—2001
A-A
155
2
47±0.2
585
e
2*55030
伊
图3IⅢI型护刃器
n
B-B
'0
R13
2
2
44
33
B
2×±10.3
103
JB/T
70
133.5
7862.1-2001
图4IV型护刃器
A-A
5
6
8
2
40
JB/T7862.1—2001
单联
效联
40
2~5
1×12
1一护舌;2单、双联护刃器刀托图5V型护刃器
2
4技术要求
JB/T 7862.1—2001
4.1护刃器应符合本标准的要求,并按经规定程序批准的图样制造。4.2I、II和II型护刃器应采用不低于GB/T9440规定的KTH350-10可锻铸铁制造,允许采用力学性能不低于规定的其他材料制造。锻造IV型护刃器应采用GB699规定的15、20或45钢制造,15和20钢制造的护刃器刃口硬度为58~62HRC,45钢护刃器刃口硬度不低于54HRC,亦充许采用球墨铸铁和力学性能不低于规定的材料制造。球墨铸铁制造的护刃器刃口硬度不低于5CHRC。V型护刃器的刀托应采用GB/T710规定的冷轧钢板制造。4.3护刃器表面应光洁,无毛刺、飞边和裂纹。4.4铆装定刀片的护刃器应铆合牢固,铆钉头应与定刀片表面齐平。4.5装定刀片的两平面应位于同一平面上,两个平面的位置度为0.3mm。4.6对I、I、IⅢI和V型护刃器,加工与护刃器梁接触的平面,保证该平面和安装定刀片平面的相对位置,倾斜度或平行度为0.3mm。IV型护刃器与护刃器梁接触的平面需经机械加工,保证其和护刃器经锻造、机械加工及热处理形成的刃口平面平行,平行度为0.3mm。4.7护刃器应进行防锈处理。
5检验规则
5.1出厂检验
5.1.1检验项目及指标依据本标准规定的技术要求、产品图样或订货合同确定。5.1.2批量生产的护刃器应经检验合格,并附有产品合格证。5.1.3护刃器应分批提交验收。每批应全部进行外观检验,并按GBT2828的规定进行尺寸、材料和力学性能的抽样检查。具体检验方案应按GB2828规定的二次正常检查抽样方案进行,合格质量水平(AQL)为4.0。
5.2最终检查
护刃器须经制造厂质量检查部门按订货合同进行最终检查6标志、包装、运输和贮存
6.1护刃器上应锻、铸或冲出制造厂商标和型号。6.2单独发运护刃器时,每包装件重量不超过50kg6.3包装件外部应标明:
a)护刃器名称、型号及数量;
b)重量;
c)制造厂名称;
d)产品标准号:
e)出厂编号和出厂日期;
f)储运标志。
6.4包装件内应附有制造厂的质量检验合格证。6.5应采取措施防止在运输、装卸过程中由于磕碰等造成损失或损坏。6.6应采取措施防止在存放过程中锈蚀和损坏。7
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
