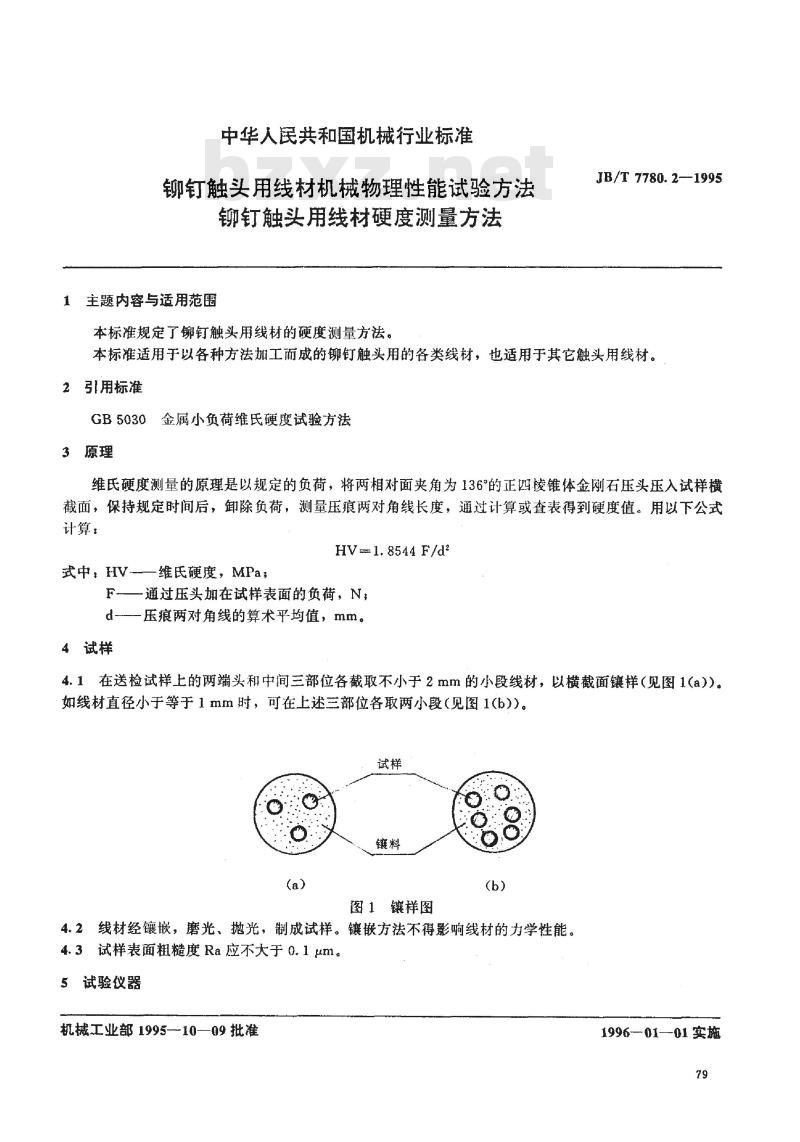

中华人民共和国机械行业标准
铆钉触头用线材机械物理性能试验方法铆钉触头用线材硬度测量方法bZxz.net
主题内容与适用范围
本标准规定了铆钉触头用线材的硬度测量方法。JB/T 7780.2—1995
本标准适用于以各种方法加工而成的铆钉触头用的各类线材，也适用于其它触头用线材。2引用标准
GB5030金属小负荷维氏硬度试验方法3原理
维氏硬度测量的原理是以规定的负荷，将两相对面夹角为136°的正四棱锥体金刚石压头压入试样横截面，保持规定时间后，卸除负荷，测量压痕两对角线长度，通过计算或查表得到硬度值。用以下公式计算：
HV=1.8544 F/d2
式中，HV-一维氏硬度，MPa
F—通过压头加在试样表面的负荷，Nd-压痕两对角线的算术平均值，mm。4试样
4.1在送检试样上的两端头和中间三部位各截取不小于2mm的小段线材，以横截面镶样（见图1（a））。如线材直径小于等于1mm时，可在上述三部位各取两小段（见图1(b)）。试样
鑫料
(a)
图1镶样图
(b)
4.2线材经镶嵌，磨光、抛光，制成试样。镶嵌方法不得影响线材的力学性能。4.3试样表面粗糙度 Ra应不大于 0.1 μm。5试验仪器
机械工业部1995--10—09批准
1996—01—01实施
79

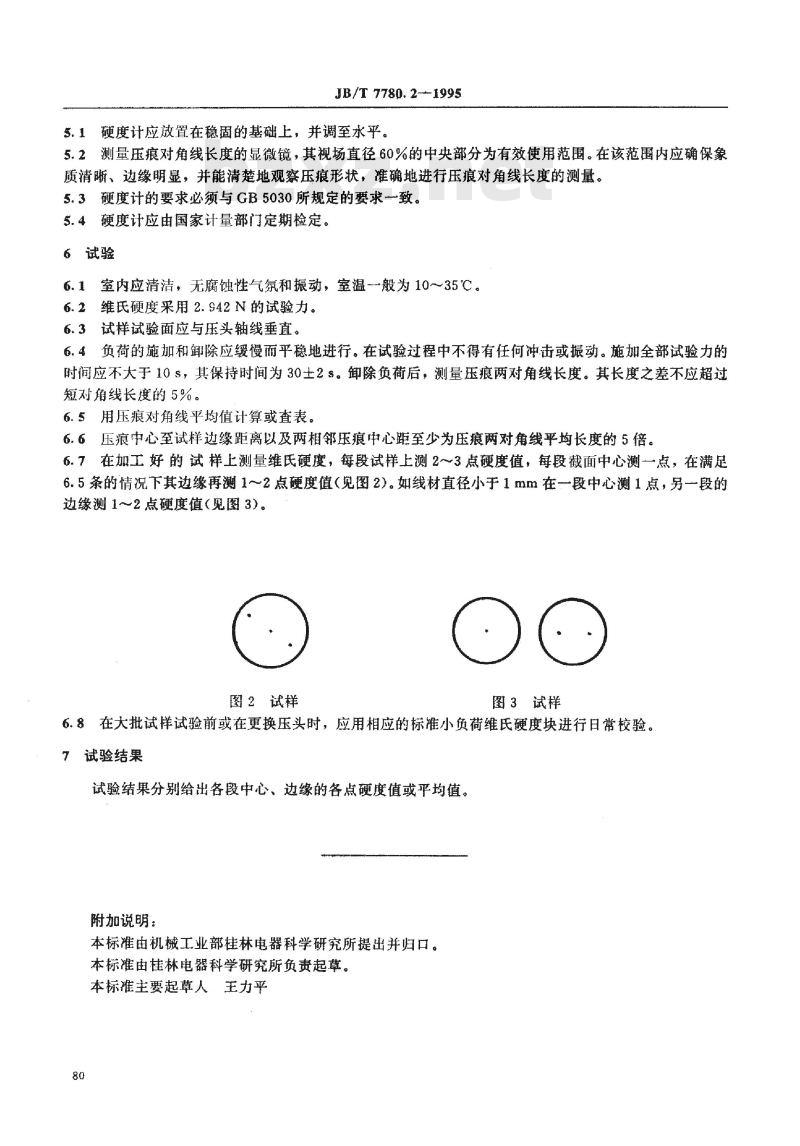

JB/T 7780.2-1995
5.1硬度计应放置在稳固的基础上，并调至水平。5.2测量压痕对角线长度的显微镜，其视场直径60%的中央部分为有效使用范围。在该范围内应确保象质清晰、边缘明显，并能清楚地观察压痕形状，准确地进行压痕对角线长度的测量。5.3硬度计的要求必须与GB5030所规定的要求一致。5.4硬度计应由国家计量部门定期检定。6试验
6.1室内应清洁，无腐蚀性气氛和振动，室温一般为10～35℃。6.2维氏硬度采用2.9S42N的试验力。6.3试样试验面应与压头轴线垂直。6.4负荷的施加和卸除应缓慢而平稳地进行。在试验过程中不得有任何冲击或振动。施加全部试验力的时间应不大于10s，其保持时间为30士2s。卸除负荷后，测量压痕两对角线长度。其长度之差不应超过短对角线长度的5%。
6.5用压痕对角线平均值计算或查表。6.6压痕中心至试样边缘距离以及两相邻压痕中心距至少为压痕两对角线平均长度的5倍。6.7在加工好的试样上测量维氏硬度，每段试样上测2～3点硬度值，每段截面中心测一点，在满足6.5条的情况下其边缘再测1～2点硬度值（见图2）。如线材直径小于1mm在一段中心测1点，另一段的边缘测1～2点硬度值（见图3）。图2试样
图3试样
6.8在大批试样试验前或在更换压头时，应用相应的标准小负荷维氏硬度块进行日常校验。7试验结果
试验结果分别给出各段中心、边缘的各点硬度值或平均值。附加说明：
本标准由机械工业部桂林电器科学研究所提出并归口。本标准由桂林电器科学研究所负责起草。本标准主要起草人王力平
