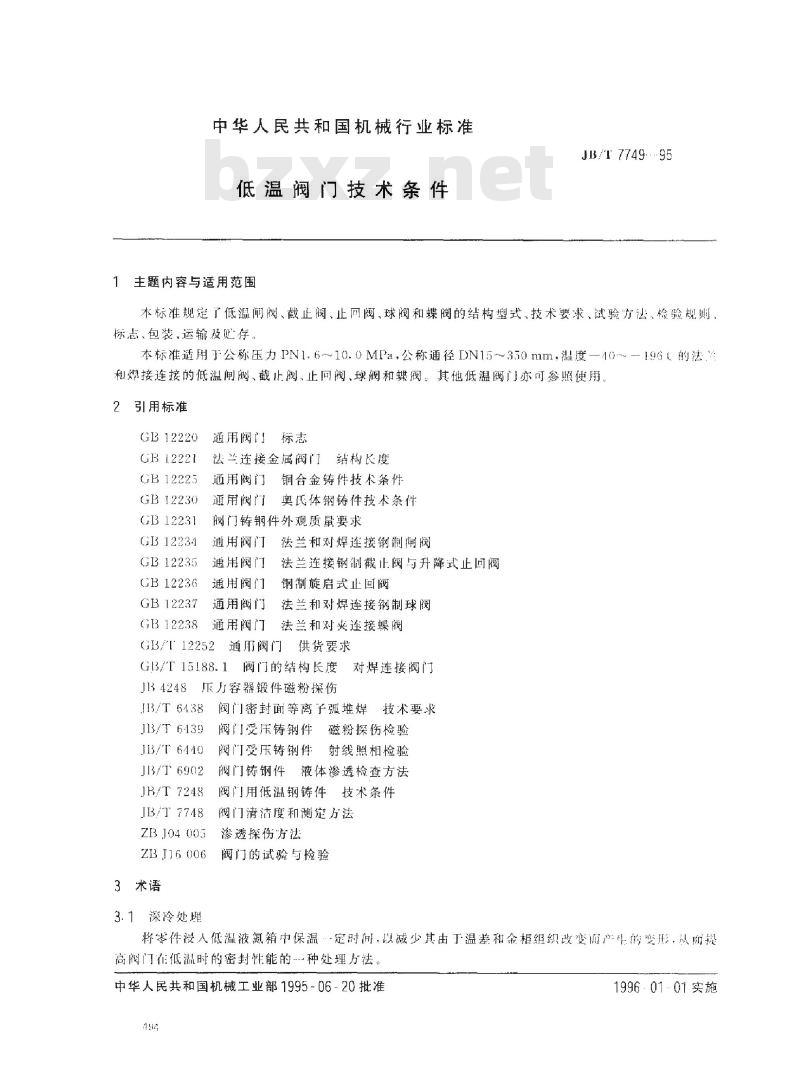

【机械行业标准(JB)】 低温阀门 技术条件

中华人民共和国机械行业标准
低温阀门技术条件
1主题内容与适用范围
JB/T 7749...95
本标准规定了低源闻阀、截止阀、止回阅、球阀和蝶阀的结构型式、技术要求、试验方法、检验规则、标志、包装、运输及贮存
本标准适用了公称压力PN16～10.MPa公称通径DN15～350mm，温度-1(0~196的法%和焊接连接的低温闸阀、截止阀、止回阀、球阀和蝶阀。其他低温阀门亦可参照使用。引用标准
GB12220
GB 12221
GB12225
GB12230
GB12231
GB12234
GB12235
GB12236
GB12237
GB12238
通用阀门标志
法兰连接金属阀门结构长度
通用阀门
通用阀门
铜合金铸件技术条件
奥氏体钢铸件技本条件
阀门铸钢件外观质量要求
通用阀门
通用阀门
通用阀门
通用阀门
通用阀门
GB/T 12252
法兰和对焊连接钢制闸阀
法兰连接钢制截止阀与升降式止回阀钢制旋启式止回阀
法兰和对焊连接钢制球阀
法兰和对夹连接蝶阀
供货要求
通历阀门
G13/T 15188.1
阀门的结构长度对焊连接阀门
压力容器锻件磁粉探伤
J34248
阀门密封面等离子弧堆焊技术要求JB/T 6438
113/T6439
JB/T 6440
J3/T 6902
JB/T 7248
JB/1 7748
ZBJ04 005
ZBJ16 006
3米语
3.1深冷处理
阀门受压铸钢件磁粉探伤检验
阀门受压铸钢件射线照相检验
阀门铸钢件液体渗透检查方法
阀门用低温钢铸件技术条件
阀门清洁度和测定方法
渗透探伤方法
阀门的试验与检验
将零件漫人低温液氮箱中保温·定时问，以减少其由于温差和金相组织改变通产牛的变形，从南提高阀门准低温时的密封性能的-种处理方法。中华人民共和国机械工业部1995-06-20批准1996.0101实施
4产品型式与结构
J13/T 7749- 95www.bzxz.net
低温阀门的基本结构型式如图1～图5所示。a
22
21
20
18
17
6

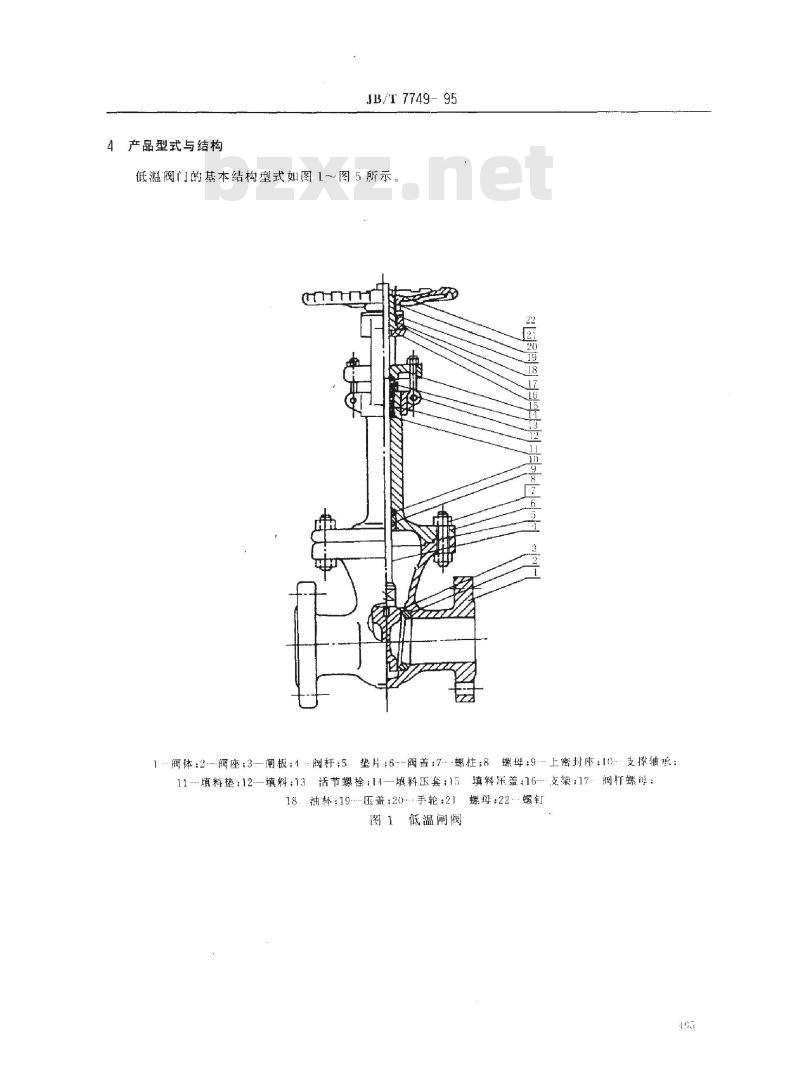

1阀体：2--酒座；3—闸板：1捆杆5垫片：6-阀盖：7··螺柱：8螺母，9上密封座：1·支撑辅哦；11--填料垫：12-填料；13活节螺栓；14--填料压套：15填料盖：16-支架；17·阀杆螺将；18油杯19.压盖：2手轮：21螺母：22螺钉图1低温闸阀
49
JB/T7749—95
21
[23
16
3
12
8

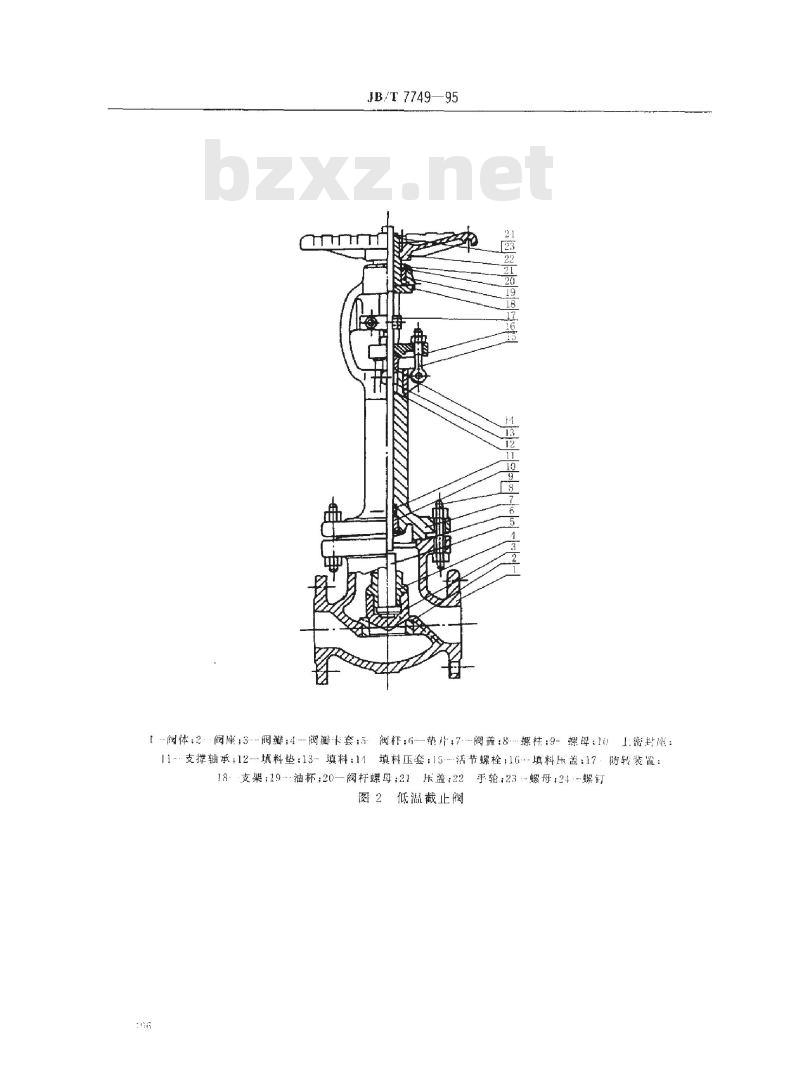

阀体；2··阀座3-阀瓣；-阀瓣卡套．阀杯；-垫计，·阀蔬·8·螺柱；9螺母：1密封率11·支撑轴承；12-填料垫：13-填料;11填料压套：15活节螺栓；1G填料压盖：17．防转装置·18．支架；19--油杯；20-阀杆螺母；21盖，22于轮：23螺母；24·-螺钉图2低温截止阀
JB/T7749--95

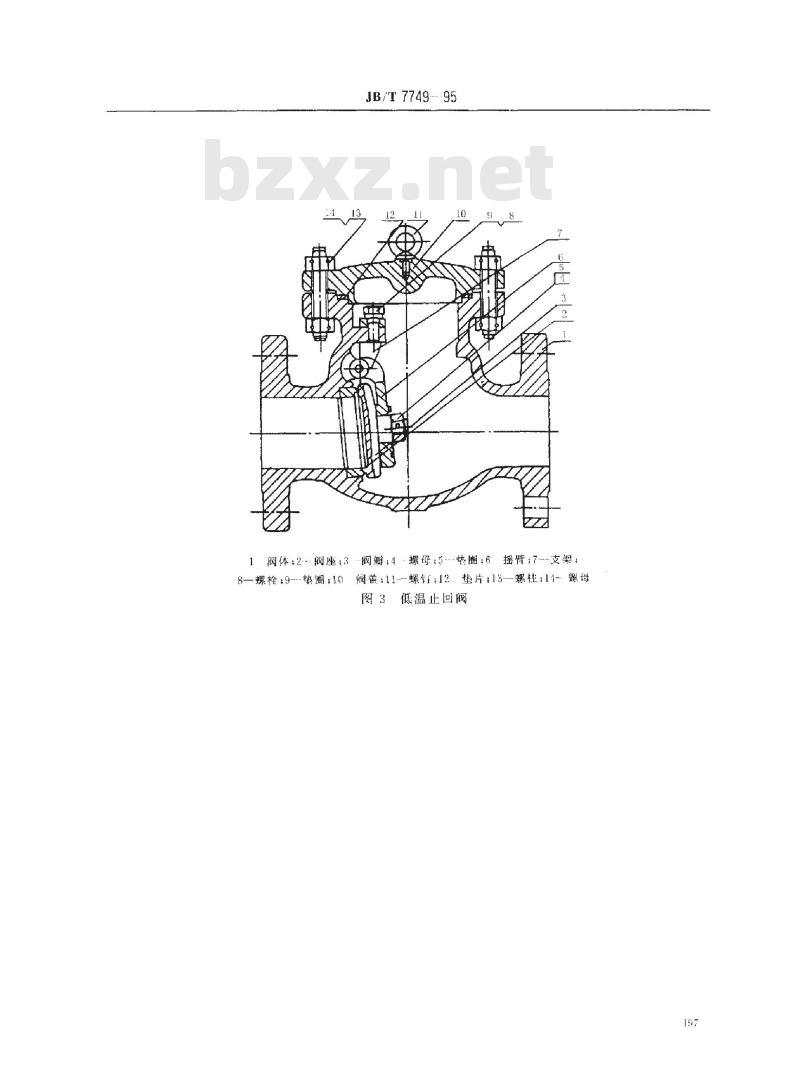

1阀体?2阀座；3·-阀瓣；4~螺母；5--热；6摇臂；7--支架8—螺栓;9--垫圈；10阀盖：11--螺钉：12垫片：13--螺柱：11-螺母图3低温止回阀
JB/T7749—95

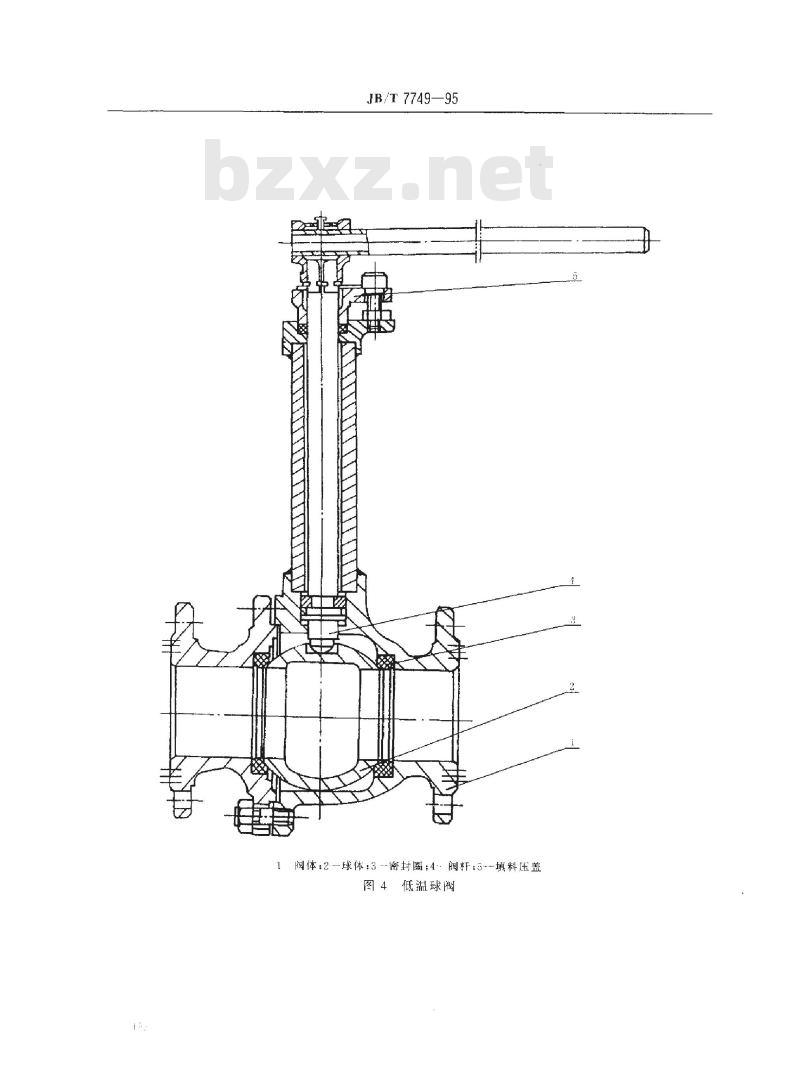

阀体2--球体：3--密封图4阀杯·-填料压盖图4低温球阀
JB/T 7749--. 95
中
1阀体：2阔体密封圈（阀座);3蝶板密圈：4密封圈压板：5蝶板：阀杆：7行格挖制升关：级驱动装胃：9．-二级驱动装置：1·手轮：11电源开美：12转矩控制儿美；动机6
图5低温电动蝶阀
5技术要求
5.1
般要求
低温阀门除应符合本标准的规定外，还应符合（GB312234、GB1223（132236、（H131\23：波12238等稻应阀门产品标准的规定5.2阀体
JB/T7749-95
5.2.1法连接低温阀门的结构长度按GB12221的规定，对焊连接低温阀门的结构长度按GB/T15188.1的规定。
5.2.2阀体在长期承受介质温度反复变化产生的温变应力和连接管道引起的附加应力的总载荷下，应能保持足够的强度。
5.2.3对有流动方向要求的阀门，在阀体或固定在阀体的标牌上应标山指示介质流向的标志。5.3阀盖
5.3.1低温闸阀、截止阀、球阀、蝶阀的阀盖应根据不同的使用温度要求设计成便于保冷的长颈阀蓝结构，以保证填料底部的温度保持在0C以上。5.3.2阀门长颈部分可采用与本体材质相同的无缝钢管对焊到阀盖和填料箱上，焊后应进行热处理以消除应力。阀杆与长颈部分之间的间隙应按对流热损失尽可能小来设计：长颈部分应有足够的壁厚：5.3.3对闸阀、截止阀等有上密封要求的低温阀门应设置上密封·上密封座堆焊硬质合金或采旧衬套镶焊准阈盖上。对奥氏体不锈钢阀盖的上密封面，也可直接加工而成。5.3.4阀体和阀盖应采用螺栓、焊接或管接头连接。管接头连接阀盖仅适用于公称通径等十或小于50mm的低温阀门，管接头螺逆应与阀体锁紧，不允许采用螺纹连接阀盖。5.4阀瓣和阀座
5.4.1阀瓣与阀座密封结构
5.4.1.1对进出口两侧均能密封的低温阀门应采取防止阀体中腔异常升压的措施，可设置降压孔、降压通道或采取其他泄压方式，降压孔应设置在进口端。若而户无特殊要求，则泄压方式由制造！确定。5.4.1.2截止阀的阀瓣宜采用锥面或球面密封结构。5.4.1.3低温阀门的密封副应设计成金属对金属或金属对软密封面。如彩用软密封面则由金属阀座支，避免软密封阀座产生冷流变形，5.4.2在阀瓣和阀体的密封面上堆焊硬质合金应符合JIB/T6438的规定。使用温度低于：100)（时，堆焊后要进行深冷处理，即在研磨前浸准一196C的液氮中保冷2～6h后取出自然处理，然后研磨装配5.5填料函
5.5.1填料函宜采用带有中间金属隔离坏的二重填料结构，也可采用通用阀门填料函结构或阀杆能自紧的二重填料结构等型式。
5.5.2用于易燃介质的低温阀门.在其填料压套写阀杆之问和填料压套与填料函内壁之间宜采用组台填料。
5.6用于易燃介质的阀门应设计成防静电结构，以保证阀门各部件间能导电。5.7材料
5.7.1低温阀门用材料按工作温度及材料性能进行选择，并应符合下列要求：a．在工作温度下，材料不应产生低温脆性破坏；h在工作温度下，材料的组织结构应稳定，以防止材料相变而引起体积变化。用于100以下的低温阀门，其阀体、阀盖、阀瓣、阀座、阀杆等零件在精加工前应进行深冷处理，即将零件浸放在液氮箱中进行冷却，当零件温度达到一196（时，开始保温1～2h，然后取出箱外自然处理到常温，重复循坏2茨；
c．采用焊接结构时.必须考虑到材料焊接性能及低温下焊缝的可靠性；d．在低温工况下频繁操作的低温阀门」，其内件材料应能避免引起卡阻、咬合和擦伤等现象。．5.7.2低溢阀门主要零件推荐选用的材料见表1。湿
度
阀体、阀盖、阀舰
阀杆、阀座
密封面
填料
中法兰垫片
中法兰螺栓
中法兰螺母
.
JB/T 7749---95
表1
10
3.5Ni
ICr17Ni2
J
ZG00r18N9
ZGiCri8Nig
ZGHCr1SNOH
ZGIGr18Ni9T:
00r18Ni2M32r1
ICrlSNi9
oCr19Ni9
Ir8N9Ti
F2201F(JBF22-15、SH.F221)
(SJ-o42.Co12.F221)
F2202F(F22 12,(n-1)
F2203F(F222.SH)(F222.F2217)
F2204F(StelliteN06)
F2205F(StelliteNe12)
聚四氟艺烯
桑性石螺
漫聚四氟乙烯白棉绳
纯钢
纯铝
蜡浸石棉橡胶板
聚三氟氯乙烯
不锈钢缠绕式垫片
ZG0Cr18Ni9
ZG1Cr18Ni9
ZGoCr18Ni91i
ZG1Cr18Ni91i
CCr18Ni12M02Ti
5.7.3低温钢铸件应按JB/T7284的规定；铜含金铸件应按GB12225的规定：奥氏体不锈钢铸件的化学成分和力学性能应按GB12230的规定.冲击试验结果应符合表2的规定；铸件的外观质量按（B12231的规定。
表2
验温度
试
196C
5.8无损探伤检验
5.8.1射线探伤检查
三个试样中…个试样最小值
1520
N?m
三个试样最小半均值
21:~27
5.8.1.1每-种新设计的铸件，最初二个铸件需全部进行射线探伤检查，检查结果必须合格以后在此相同铸造条件下铸造出来的铸件，每五个或不足五个的余件中各抽取个进行检查.抽样检在不合格时，该组中的剩余件应全部检查。5.8.1.2检查的零件和部位
a.
h.
c
d.
JB/T 7749---95
铸造阀体、阀盖的法益根部、阀体上焊接阀座的部位；对接焊的坡门处；
冒二的切割处：
进行补焊的部位，
5.8.1.3
5.8.1.4
5.8.2
射线探伤检验方法按JB/16440的规定探伤结果不应超过JB/T6440中2级（含2级）的规定。磁粉探伤检查和液体渗透检查
5. 8. 2. 1
5.8.2.2
a.
).
c
t.
再·个铸件或锻件部成磁粉探伤或溶透探伤检食：检查的零件和部位
铸造的阀体、阀盖的法治根部：对焊焊缝和焊接部坡门加面；
锻造阀体法连接部；
便质合金密封面。
5.8.2.3滋粉探伤检查
5.8.2.3.1铁滋性材料的阀体、阀盖等零件做磁粉探伤检香5.8.2.3.2铸钢件磁粉探伤检查万法按JB/T6439的规定，锻件的磁粉探伤检验方法按J131218的现5.8.2.3.3傅钢件表面磁粉探伤检验部位的缺陷不应低于J13/16439412级（含2级）的规定，缎件磁粉探伤检验部位应无裂纹和线性缺陷5.8.2.4液体渗透检查
5.8.2.4.1作铁磁性材料的阀体、阀盖等零件及硬质合金密封面堆焊层应做渗透检查：5.8.2.4.2铸件液体透检验方法按1L/T6902的规定.件液体渗透检查万法按Z13101003的规宠
5.8.2.4.3硬喷含金懿时面堆焊层和焊接坡面的检查做在精加1居进行5.8.2.4.4硬质合金密封面堆焊层和焊接坡门渗透探伤应无缺陷。5.8.2.4.5铸件液体渗透检食部位的缺陷不应低于JL/T690242级（含2级）的规定.锻件液体滚透检查部位的缺陷成不低于213304005规定的2级（含2级）。5.8.2.4.6进行补焊的部位·补焊后按上述要求进行检查。5.9低温阀门清洁度应符合J13/T7718的规定，6试验方法
6.1常温试验
常温试验应符合213J16006的规定。6.2低温试验
低阀门的低温试验化常温试验合格后进行6.2.1试验条件
试验前成消除阀门水分和油脂持紧螺栓全预定的扭矩或拉力，记录其数值，用符合试验婴求的热电偶与阀门连接，试验过程中避测阀体、阀盖的温度。低温试验冷却介质为液氮与酒精的泥合液或液氛，试验介质为氮汽，
6.2.2试验步骤
6.2.2.1低温阀门试验装置见图6，如图所示将阀门安装在试验容器，开连接好所有接头保证闷！旗料处在容器上部.温度保持在0（以上。0
