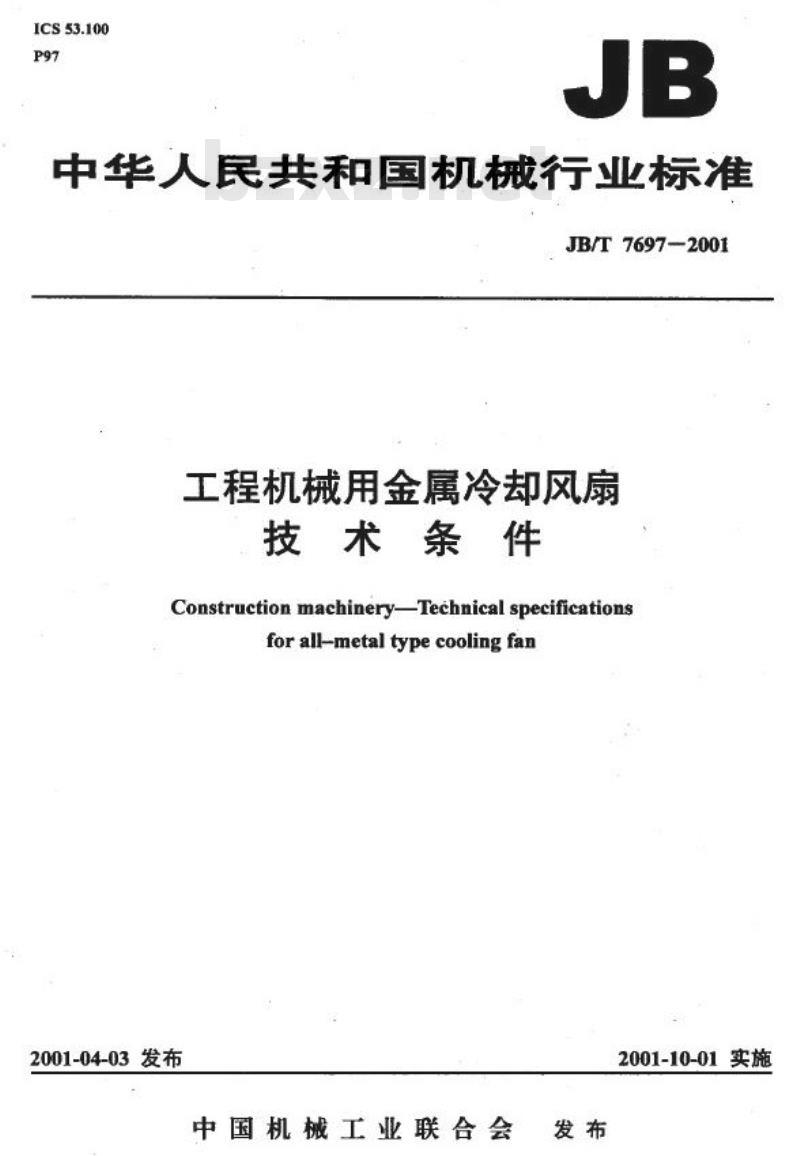

ICS53.100
P97
JB
中华人民共和国机械行业标准
JB/T7697-2001
工程机械用金属冷却风扇
技术条件
Construction machineryTechnical specificationsforall-metaltypecoolingfan
2001-04-03发布
中国机械工业联合会
发布
2001-10-01实施
JB/T7697—2001

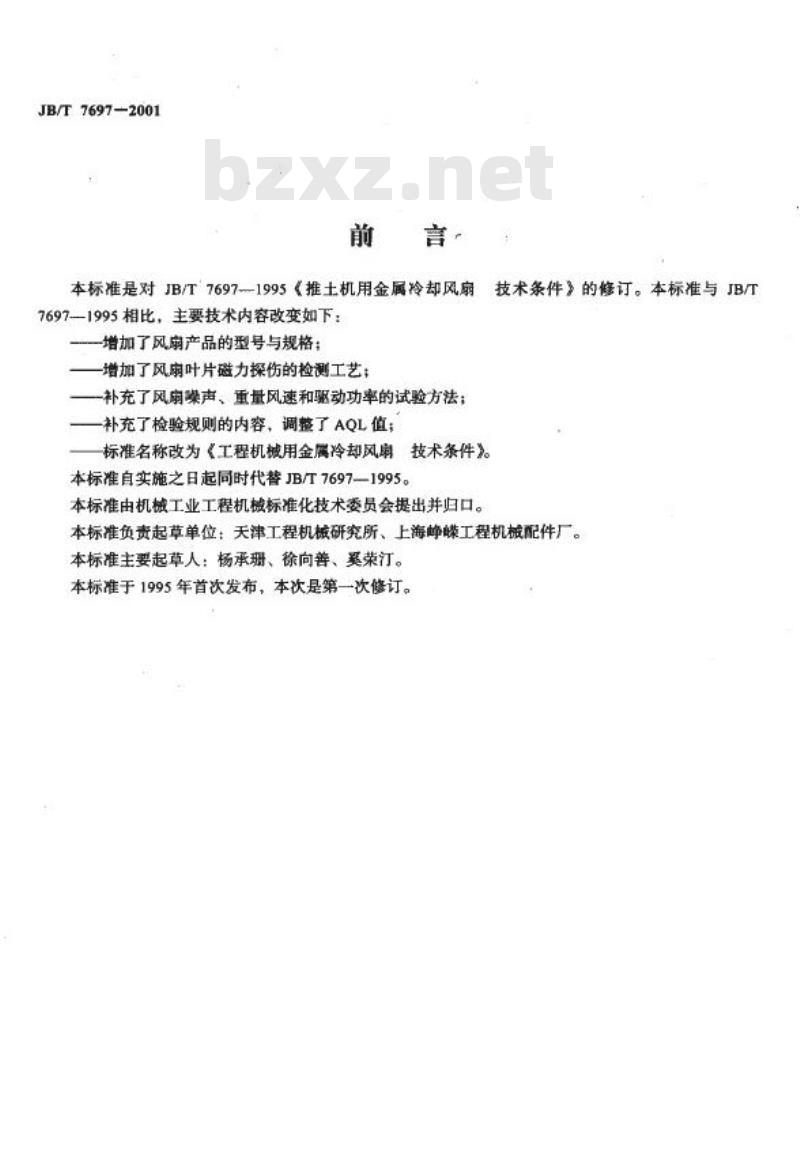

前
言
本标准是对JB/T7697-1995《推土机用金属冷却风扇7697—1995相比，主要技术内容改变如下：-增加了风扇产品的型号与规格；增加了风扇叶片磁力探伤的检测工艺；一补充了风扇碟声、重量风速和驱动功率的试验方法；补充了检验规则的内容，调整了AQL值；技术条件》。
标准名称改为《工程机械用金属冷却风扇本标准自实施之日起同时代替JB/T7697—1995。本标准由机械工业工程机械标准化技术委员会提出并归口。技术条件》的修订。本标准与JB/T本标准负责起草单位：天津工程机板研究所、上海峰碟工程机械配件厂。本标准主要起草人：杨承珊、徐向善、奚荣汀。本标准于1995年首次发布，本次是第一次修订。范围

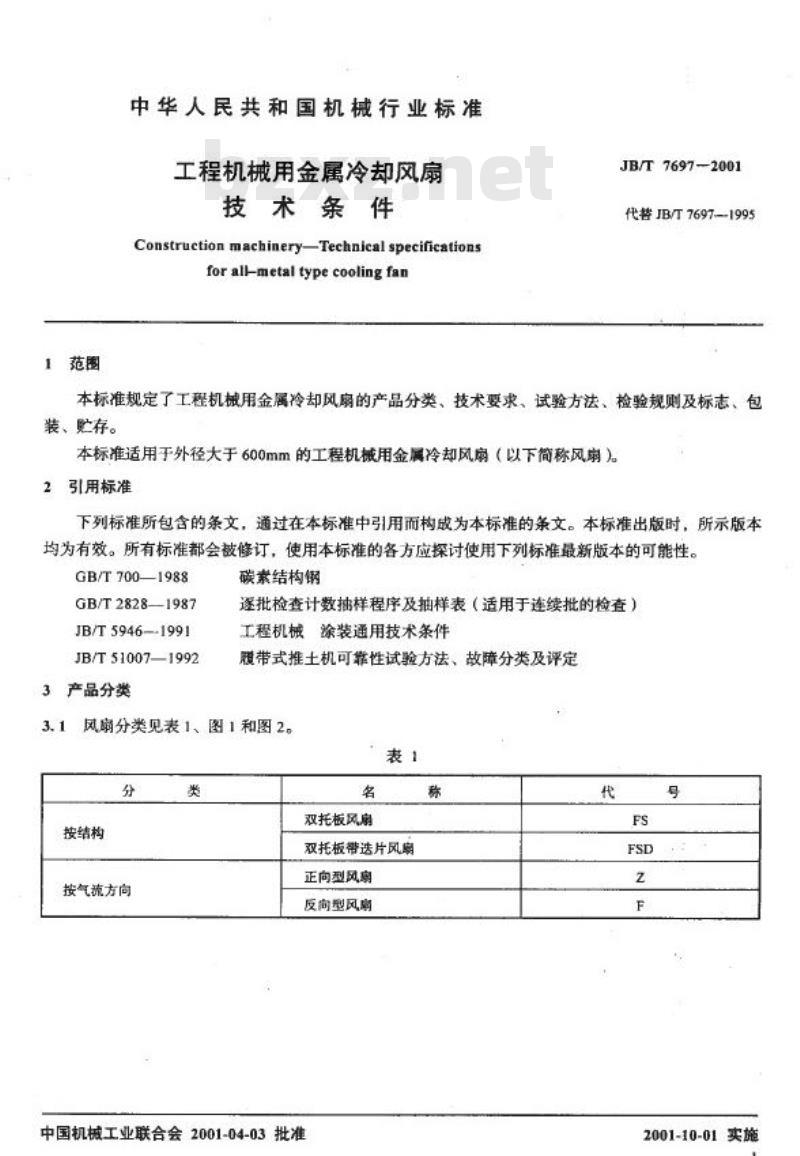

中华人民共和国机械行业标准
工程机械用金属冷却风扇
技术条件
ConstruetionmachineryTechnical specificationsfor all-metal type cooling fanJB/T7697—2001
代替JB/T7697—1995
本标准规定了工程机械用金属冷却风扇的产品分类、技术要求、试验方法、检验规则及标志、包装、贮存。
本标准适用于外径大于600mm的工程机械用金属冷却风扇（以下简称风扇）2
引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 700—1988
GB/T2828-1987
JB/T 59461991
JB/T51007—1992
产品分类
3
3.1
碳素结构
逐批检查计数抽样程序及抽样表（适用于连续批的检查）工程机械涂装通用技术条件
履带式推土机可靠性试验方法、故障分类及评定风扇分类见表1、图1和图2。
表1
分
按结构
按气流方向
类
名
双托板风扇
双托板带选片风扇
正向型风扇
反向型风响
中国机械工业联合会2001-04-03批准称
代
FS
FSD
z
F
号
2001-10-01实施

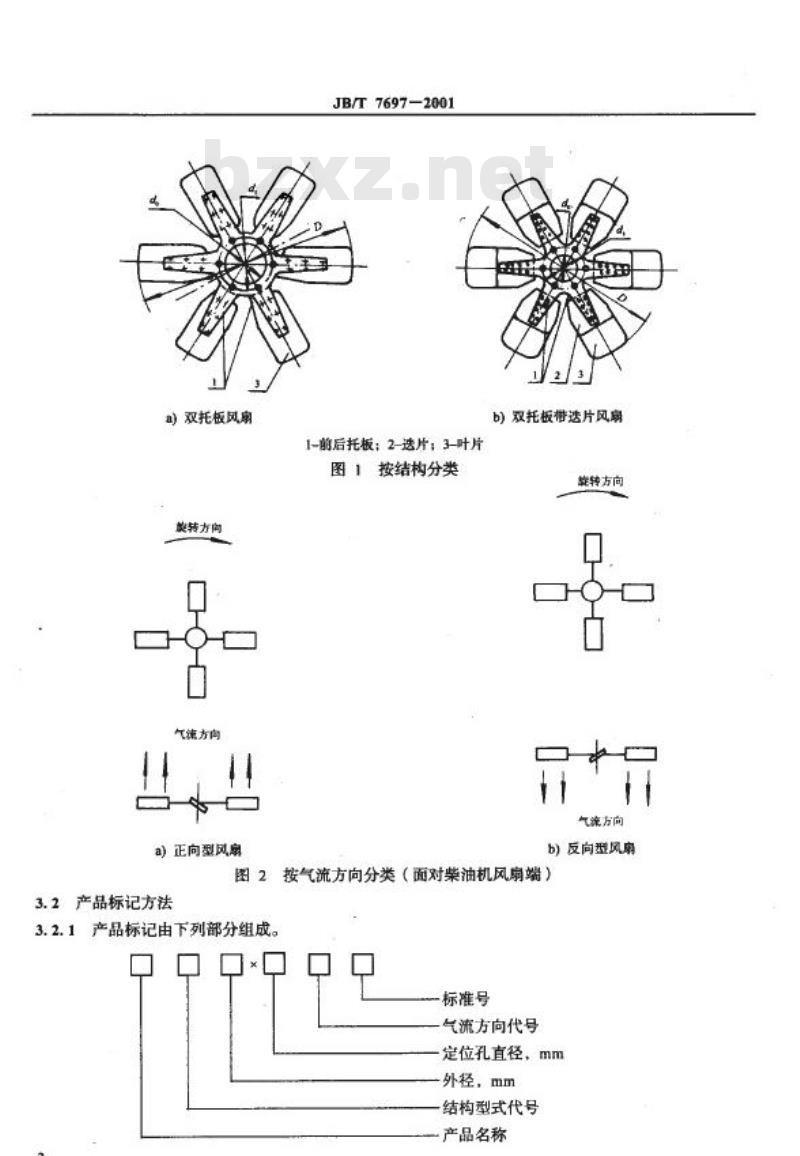

a）双托板风扇
美转方向
气流方向
a）正向型风扇
JB/T7697-2001
1-前后托板；2-选片；3-叶片
图1按结构分类
b)双托板带送片风扇
能转方向
气流方向
b)反向型风扇
图2按气流方向分类（面对柴油机风扇端）3.2产品标记方法
3.2.1产品标记由下列部分组成。口口口口
标准号
气流方向代号
定位孔直径，mm
外径，mm
结构型式代号
产品名称

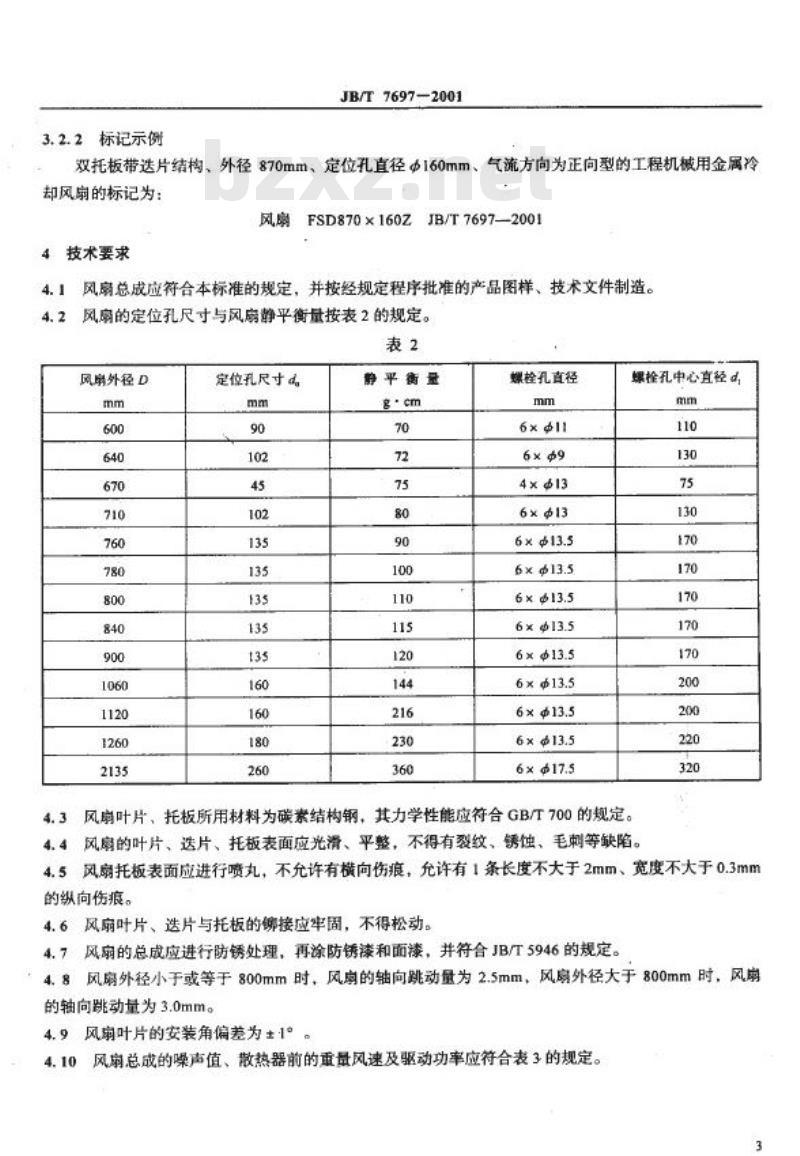

3.2.2标记示例
JB/T7697-2001
双托板带选片结构、外径870mm、定位孔直径Φ160mm、气流方向为正向型的工程机械用金属冷却风扇的标记为：
风扇FSD870×160ZJB/T7697—20014技术要求
风扇总成应符合本标准的规定，并按经规定程序批准的产品图样、技术文件制造。4.1
风扇的定位孔尺寸与风房静平衡量按表2的规定。4.2
表2
风扇外径D
mm
600
640
670
710
760
780
800
840
900
1060
1120
1260
2135
4.3
定位孔尺寸d
mm
90
102
45
102
135
135
135
135
t35
160
160
180
260
静平衡量
g :cm
70
72
75
80
90
100
110
115
120
144
216
230
360
螺栓孔直径
mm
6x411
6x9
4×413
6×Φ13
6×Φ13.5
6xΦ13.5
6×$13.5
6×413.5
6x13.5
6xΦ13.5
6×Φ13.5
6xΦ13.5
[email protected]
风扇叶片、托板所用材料为碳素结构钢，其力学性能应符合GB/T700的规定。螺栓孔中心直径d
mm
110
130
75
130
170
170
170
170
170
200
200
220
320
4.4风扇的叶片、送片、托板表面应光滑、平整，不得有裂纹、锈蚀、毛刺等缺陷，4.5风扇托板表面应进行喷丸，不允许有横向伤痕，允许有1条长度不大于2mm、宽度不大于0.3mm的纵向伤痕。
4.6风扇叶片、选片与托板的铆接应牢固，不得松动。4.7风扇的总成应进行防锈处理，再涂防锈漆和面漆，并符合JB/T5946的规定。4.8风扇外径小于或等于800mm时，风扇的轴向跳动量为2.5mm，风扇外径大于800mm时，风扇的轴向跳动量为3.0mm。
4.9风扇叶片的安装角偏差为±1°4.10风扇总成的噪声值、散热器前的重量风速及驱动功率应符合表3的规定。2
风扇外径
mm
600
640
670
720
760
780
800
840
900
1060
1120
1260
2135
4.11
风扇转速
r/min
2300
2300
2300
1800
1800
1800
1800
1800
1800
1200
1200
1200
700
风扇总成可靠性作业1000h无故障。5试验方法
JB/T7697-2001
表3
噪
声
dB(A)
≤90
≤95
100
≤90
≤95
≤100
≤100
≤105
≤105
≤110
≤110
≤115
≤115
5.1风扇的外观质量及标志、包装等用目测方法检验。重量风速
kg/(m2·s)
>12
>13
>14
>12
>13
≥13
14
14
>15
12
≥13
14
≥14
婴动功率
kw
≤6
≤6.5
≤6.5
S6
≤7
$8
≤9
≤10
≤11
≤12
14
15
≤15
5.2风扇尺寸精度、位置度及风扇叶片安装角，应采用通用量具和专用量具进行检验。风扇的静平衡量，应在专用的试验台上进行静平衡试验中测得。5.3
5.4探伤检查
风扇的叶根处应进行磁力探伤。5.5噪声试验
5.5.1试验设备
风扇的噪声试装置、测量仪器和测定点的位置应符合图3和图4的规定。在风扇单体状态下测定位置为LI、L：在风扇组合状态下测定位置为LI、Ly5.5.2测定点
在与发动机相对应的风扇转速下测定其噪声，风扇的转速可以从200×n（n=1、2、3..）等式选择。
5.5.3
测定结果的表示
测定值采用A声级，记为dB(A)：测定结果的表示如图5所示。5.6重量风速试验
风扇的重量风速试验可与5.5同时进行。5.6.1
5.6.2试验装置、测定位置和测量仪器应按图6的规定。4
5.6.3测定点按4.5.2的规定。
JB/T 76972001
5:6.4读取风速（m/s）的值，求出测定值的平均数，再计算重量风速，其值的表示按图5的规定。5.7驱动功率试验
5.7.1风扇的驱动功率试验可与5.5同时进行。5.7.2测定点按5.5.2的规定。
5.7.3测定值为读取测功器的指示值与风扇转速的乘积，其值的表示按图3的规定。5.8可靠性试验
风扇的可靠性试验可与JB/T51007的有关试验同时进行。测定位置L,、Ly、L,的高度为
风良的中心高度
散然器防护装置
散热器面率
散热荐
角费
导风翼
图3噪声试验装置
传声
项率分新仪下载标准就来标准下载网
图4记录仪
6检验规则
6.1出厂检验
102
(yiap
金童家家家会京商商
直流测功器
JB/T7697-2001
风岛组合
风期单体
题定点
50 F20014001600 18002000122002400 2600风扇转速
/min
图5测定结果
A
1.76
( 050[= ) SL1× 9
6 ×170 (1020
风速测定点位置
图6重量风速试验
每只风扇必须经制造厂检验部门检验合格后方能出厂。检验项目包括风扇的外形尺寸、风扇定位孔直径、风扇总成静平衡量、风扇叶片安装角偏差及表面质量。6.2型式检验
6.2.1抽样方案及检查水平
风扇的型式检验项目按表4的规定。抽样检验按GB/T2828的规定，采用次性抽样方案，A类、C类不合格选用一般检查水平ⅡI；B类不合格选用特殊检查水平S-2，见表4。6.2.2检查批N
般情况下检查批N为51~90。
6
6.2.3抽样方案
JB/T7697—2001
抽样方案按表4的规定，或由供需双方协商确定。在检查中，如每项的不合格数均等于或小于相应的合格判定数（Ac），则接收该批产品，否则拒收。表4
不合格类别
A类不合格
B类不合格
C类不合格
项序
2
3
4
2
3
4
5
6
1
2
3
4
7标志、包装、运输、贮存
检查项目
风期定位孔直径
风扇外径尺寸
风房总成的静平衡量
风扇碟声
驱动功率
重量风速
风南叶片安装角偏差
可靠性
风房叶片的端面跳动量
风扇螺栓孔的位置度
表面质量
标患
包装
防锈措施
每只风扇应标明制造厂名称或商标、产品型号及标准号。7.1
AQL
1.0
25
25
检查水平
一股检查水平Ⅱ
特殊检查水平S-2
一般检查水平Ⅱ
7.2每只风扇在包装前必须清洗干净，并经防锈处理，再装人有固定装置的箱内。箱内应附有制造厂质量检验部门检验员签章的合格证及装箱清单。7.3箱外表面应标明：
a）产品名称及型号：
b）制造广名称与地址、邮编：
c）数量与总质量；
d)“小心轻放”、“防潮”、“防压”等字样或符号：e）装箱日期。
7.4装箱的风扇应存放在通风、干燥的库房内，在正常保管条件下，制造厂应保证风扇自出厂之日起12个月内不致锈蚀。
