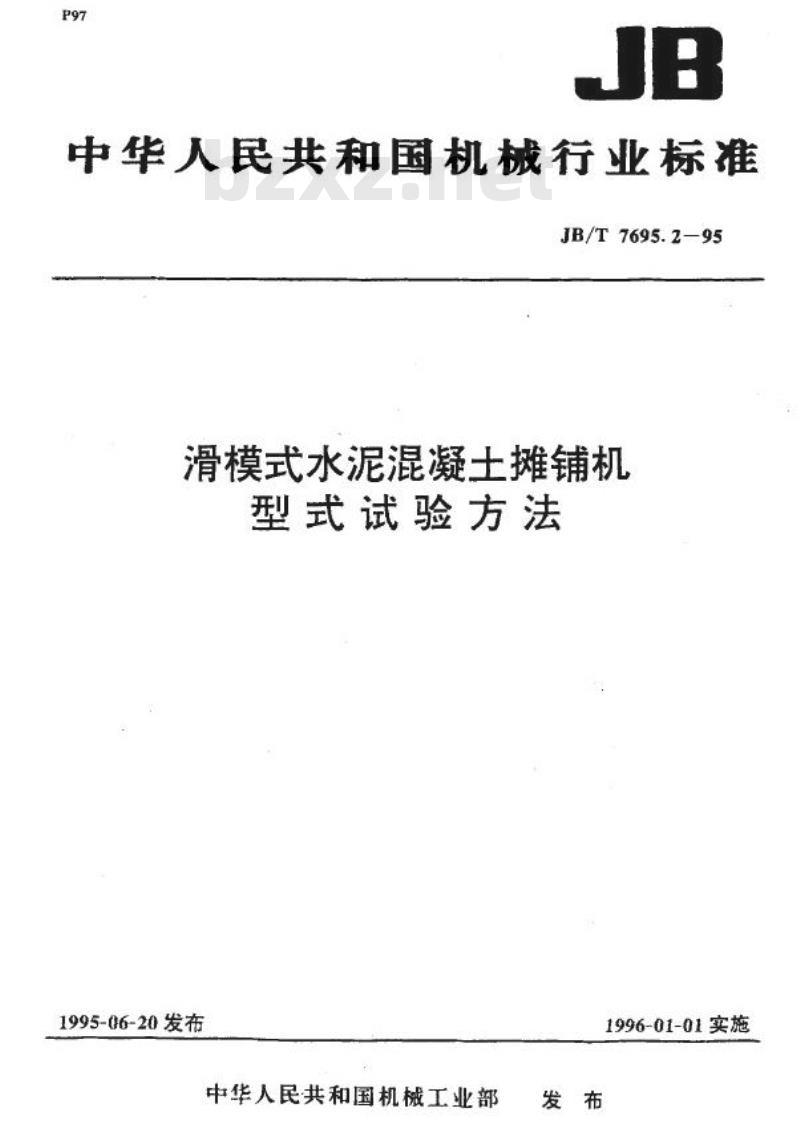

【机械行业标准(JB)】 滑模式水泥混凝土摊铺机 型式试验方法

P97
JB
中华人民共和国机械行业标准
JB/T 7695.2—95
滑模式水泥混凝土摊铺机
型式试验方法
1995-06-20发布
中华人民共和国机械工业部
1996-01-01实施
发布
2
3
4
5
6
8
9
10
11
12
13
14

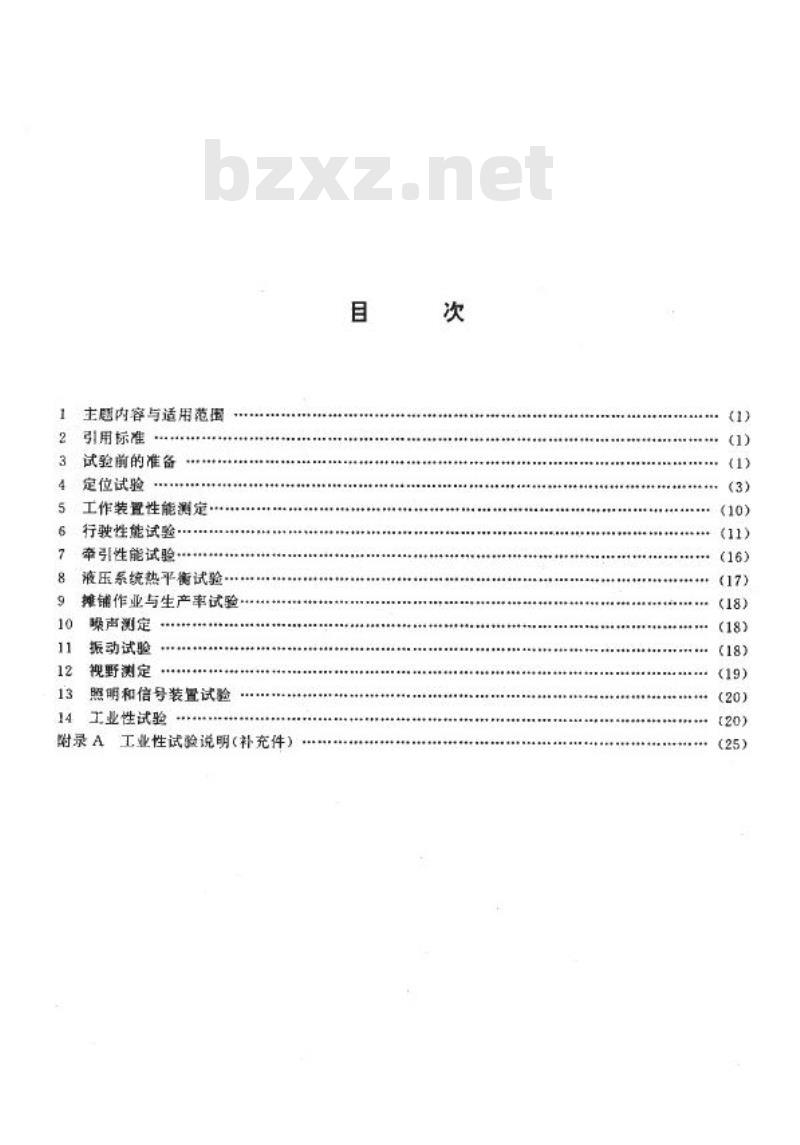

主题内容与适用范
引用标准
试验前的准备
定位试验
工作装置性能测定…
行驶性能试验
牵引性能试验
液压系统热平衡试验.
摊铺作业与生产率试验
噪声测定
振动试验
视野测定
照明和信号装置试验
工业性试验
附录A
工业性试验说明（补充件）
目
次
(1)
(1)
(1)
(3)
(10)
(11)
(16)
(17)
(18)
(18)
(18)
(19)
(20)
(20)
(25)

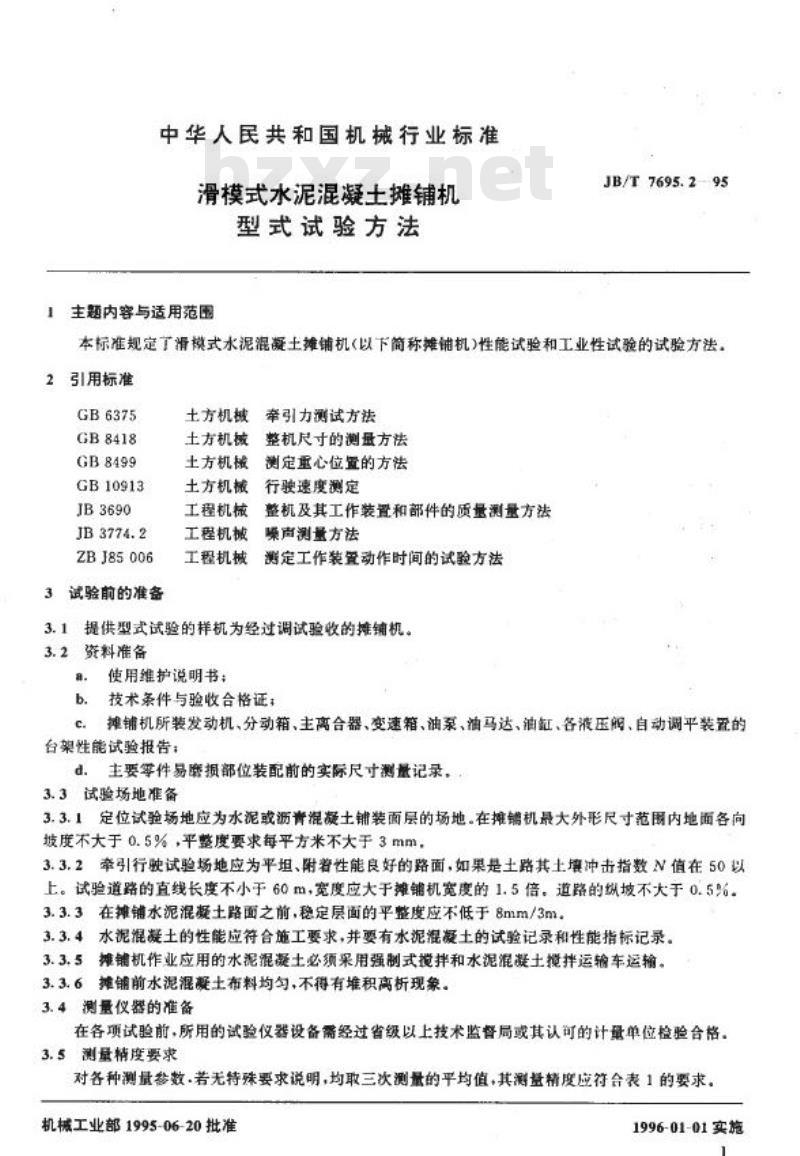

中华人民共和国机械行业标准
滑模式水泥混凝士摊铺机
型式试验方法
1主题内容与适用范围
JB/T 7695.2-95
本标准规定丁滑模式水泥混凝土摊铺机(以下简称雄铺机)性能试验和工业性试验的试验方法。2引用标准
GB6375
GB8418
GB8499
GB10913
JB3690
JB3774.2
ZBJ85006
3试验前的准备
土方机械牵引力测试方法
土方机核
土方机械
整机尺寸的测量方法
测定重心位置的方法
土方机械行驶速度测定
整机及其工作装置和部件的质量测量方法工程机械
工程机械
工程机械
噪声测量方法
测定工作装置动作时间的试验方法3.1提供型式试验的样机为经过调试验收的摊铺机。3.2资料准备
使用维护说明书：
a.
b.技术条件与验收合格证；
摊铺机所装发动机、分动箱、主离合器、变速箱、油系、油马达、油缸、各液压闯、自动调平装置的c.
台架性能试验报告：
d．主要等件易磨损部位装配前的实际尺寸测量记录，3.3试验场地准备
3.3.1定位试验场地应为水泥或沥青混凝土销装面层的场地.在摊铺机最大外形尺寸范围内地面各向坡度不大于0.5%，平整度要求每平方米不大于3mm，3.3.2牵引行驶试验场地应为平坦、附着性能良好的路面，如果是土路其土填冲击指数N值在50以上。试验道路的直线长度不小于60m，宽度应大于摊铺机宽度的1.5倍。道路的纵坡不大于0.5%。3.3.3在摊铺水泥混凝土路面之前，稳定层面的平整度应不低于8mm/3m。3.3.4水泥混凝土的性能应符合施工要求，并要有水泥混凝土的试验记录和性能指标记录。3.3.5摊铺机作业应用的水泥混凝土必须采用强制式搅拌和水泥混凝土搅拌运输车运输。3.3.6摊铺前水泥混土布料均勾，不得有堆积高析现象。3.4测量仪器的准备
在各项试验前，所用的试验仪器设备需经过省级以上技术监督局或其认可的计量单位检验合格。3.5测量精度要求
对各种测量参数.若无特殊要求说明，均取三次测量的平均值，其避量精度应符合表1的要求。机械工业部1995-06-20批准
1996-01-01实施
1
被测参数
距离和长度尺寸
重量
操纵力
时间
发动机转速
驱动轮转速

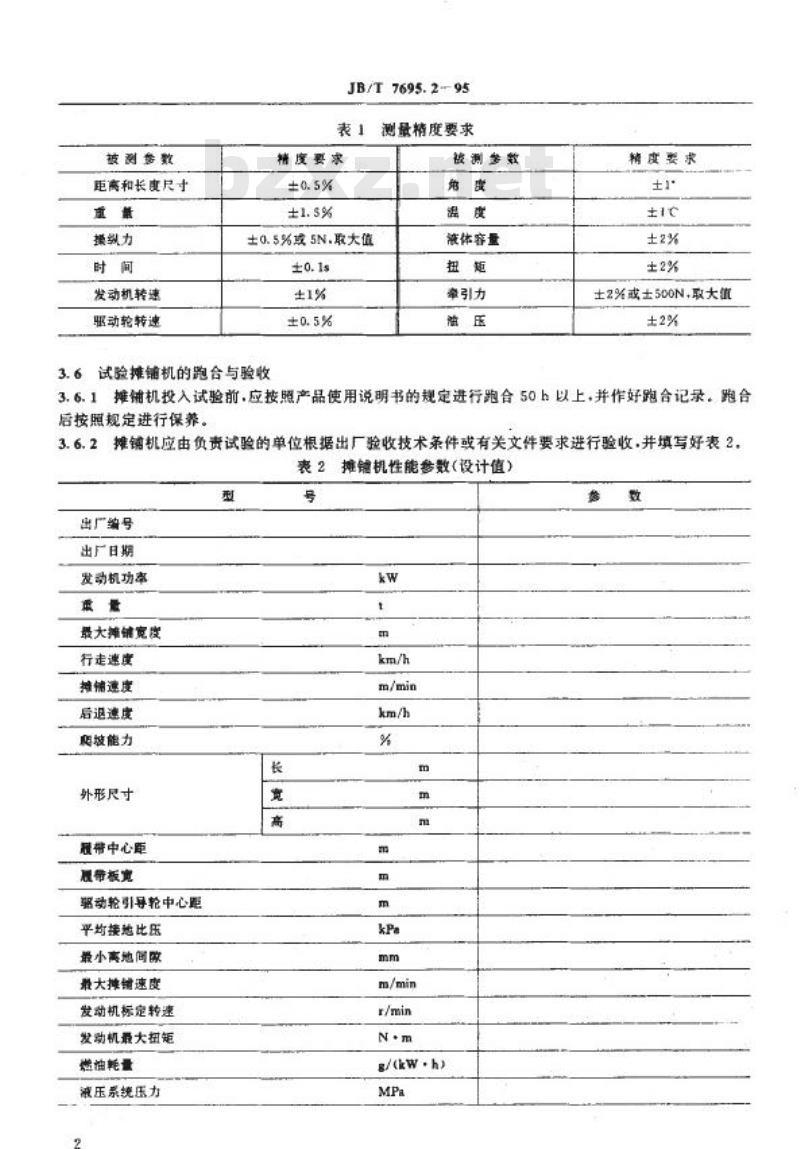

JB/T 7695.2-95
表1
精度要求
±0.5%
±1.5%
±0.5%或5N.取大值
±0.1s
±1%
±0.5%
试验摊铺机的跑合与验收
3.6
测量精度要求
被测参数
免度
混度
液体容量
扭矩
牵引力
医
精度要求
±
±1c
±2%
±2%
±2%或±500N，取大直
±2%
摊铺机投入试验前，应接照产品使用说明书的规定进行跑合50h以上，并作好跑合记录。跑合3.6.1
后按照规定进行保养。
3.6.2
摊铺机应由负责试验的单位根据出厂验收技术条件或有关文件要求进行验收，并填写好表2。摊机性能参数(设计值）
表2
型
出厂编号
出厂日期
发动机功率
承量
最大摊铺宽度
行走速度
推铺速度
后退速度
照坡能力
外形尽寸
履带中心距
履带板宽
驱动轮引导轮中心距
平均接地比压
最小离地间欧
最大撑错速度
发动机标定转速
发动机最大扭矩
燃油耗量
减压系统压力
2
长
宽
高
号
kw
m
km/h
m/min
km/h
%
m
m
m
m
m
m
kPe
mm
m/min
r/min
N·m
g/(kw·h)
MPa
修
数
流量
报搞摔额率
换动架振动制车
型
号

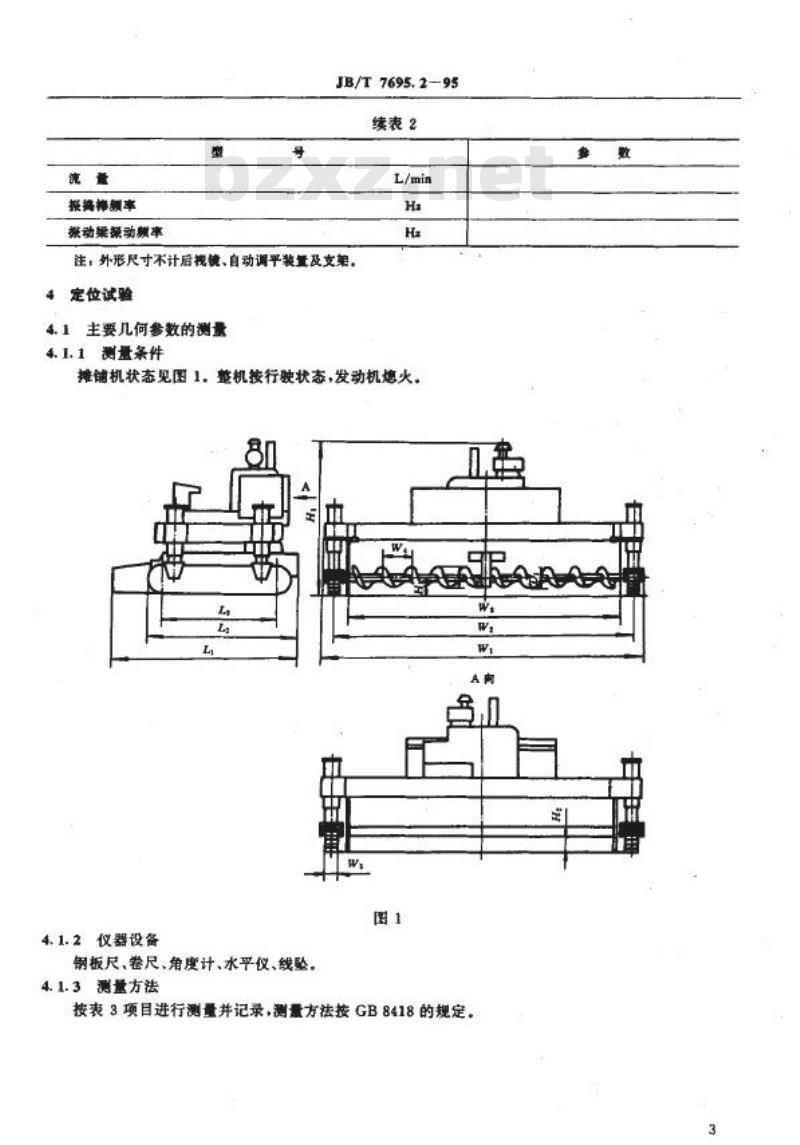

JB/T7695.2-95
续表2
L/min
Hz
Hz
注；外形尺寸不计后视键、自动调平装置及支弟。4定位试验
4.1主要几何参数的测量
4.1.1测量条件
摊铺机状态见图1整机按行驶状态，发动机熄火80
L
L
w
W
W,
A肉
免门
出
w
图1
4.1.2仪器设备
钢板尺、卷尺、角度计、水平仪、线坠。4.1.3测量方法
按表3项目进行测量并记录，测量方法按GB8418的规定。试验日期：
试验施点：
试验人员：
测量项目
长度L
宽度w,
高度H.
作业状态长L
驱动轮引导轮中心距L，
履带中心距W：
最大摊销宽度W，
螺距W.
最大推铺厚皮H：bzxz.net
履带板宽w，
爆旋中心离地高，H
综旗直径D
4.1.4测量结果
测量结果记入表3。
4.2重量的测量
4.2.1仪器设备
JB/T7695.295
表3主要几何参数测量表
样机型号：
出厂编号：
测量
地磅或压力测力计、水平仪、千斤项、三角支承、垫板。4.2.2测定条件
备
前挡料板收回
注
不计后视镜及自动调平支架
摊铺机备有随机工具。摊铺机的水箱、液压油箱和其他油箱均应加到工作液位，燃油箱加满。摊销机宽度取量小摊铺宽度与最大摊铺宽度两种状态。4.2.3测量方法
采用一个地磅或测力计测量时，摊铺机下的三角支承应放在地磅或压力计平台的中间，当受设备条件限制不能采用直接测量法时，可以采用间接测量法，即分别将摊铺机一侧履带置于地磅或测力计平台上，另一侧履带支承在硬平面上，摊铺机保持水平，分别测出左右两侧部分重量，总重量为两次测量值之和。
测量的总重量减去所有垫板，三角架的重量，并加上司机的标定重量75kg即为摊铺机的工作重。
平均接地比压按式(1)计算：
10-*Gg
2W,L
式中：p单均接地比压，kPa：
G—-摊铺机工作重量，kgi
g--重力加速度，m/s\；
一箱带板宽，m；
W
4
..............()
L
驱动轮引导轮中心距，m。
JB/T 7695.2--95
其余按JB3690的规定。测量结果按表4记录。表4重量测量数据表
试验日期：
试验地点：
试验人员，
项
工作重量
目
kg
m
程带接地面积
4.3重心位置的测定
4.3.1测定条件
测定条件网4.2.2条。
4.3.2仅器设备
测量值
机型号：
出厂编号：
设计值
备
地磅或压力测力计、起重设备、垫板、三角支承、划线板、卷尺、线坠、直角尺水平仪等。4.3.3测定方法
4.3.3.1水平坐标（见图2)
a.
b.
e.
d.
e.
式中：a
在地确上测量摊铺机工作重量G：测量三角支承B和垫板在B支点处的重量之和Y，再将摊铺机开到地确支承的垫板上并测量重量R：测量三角支承之间的距离P；
水平坐标主按式(2)计算：
(R-)P
G
注
（2
三角支承A到垂直基准面1的水平距离，当三角支承A位于垂直基准面1和三角支承B之间时取”十”，之外时取“”4.3.3.2水平坐标（见图3)
测出左侧和右侧履带的载荷R,和R、用履带中心距W，计算重心偏移景，6
R,W
G
W
2
6
注：为减少误差，宜用左侧和右侧履带载有之和(R,十R,)来确定摊错机的工作重量。(3)
·(4)
JB/T 7695.295
图2
爱带中心距W
图3
正直美准面1
点
4.3.3.3重直坐标万（见图4)
a.
JB/T7695.2-95
将摊铺机的一端吊起与水平面成15*~25°角，另一消放在地酪上.应把两侧的接地履带调整在同一条直线上，钢丝绳应是铅垂的：b.测录地确上推铺机重量R；
c.
d.
C
测量接地点到吊索的水平距离d；计算重心到吊案的水平距离C：
Rd
用公式C
在固定于机器上的划线板上面出通过重心的垂线，再将机器的另一端吊起来，重复以上测试，两端的起吊角度可以不同；
划线板上两垂线交点即表示重心高度万的位置，的垂的例索
图4
4.3.4测量结果
给出重心坐标：
T
一水平坐标，即重心到垂直基准面1的距离：>-一水平横坐标，即重心到重直基准面2的距离·有边为\十\.左边为“-”，一垂直坐标.即重心距水平基准面的距离，其余按GB8499的规定。
测定结果按表5记录。
