【机械行业标准(JB)】 冶金起重机技术条件 揭盖起重机

中华人民共和国机械行业标准
治金起重机技术条件
揭盖起重机
主题内容与适用范围
本标推规定了揭盖起重机的技术要求，试验及检验规则等内容JB/T 7688.7—95
本标准适用于初轧厂，为均热炉打开、关闭炉盖用的起重机（以下简称起重机）。2引用标准
GB3766液压系统通用技术条件
JB：T7688.1治金起重机技术条件通用要求ZBK26007YZ型系列起重及冶金用三相异步电动机技术条件3技术要求
除下述要求外，其他技术要求按JB/T7688.1中的有关规定。3.1环境条件
起重机的工作环境温度最低为一10C，最高不超过十65C。3.2主要零部件（如图1所示）
6
17

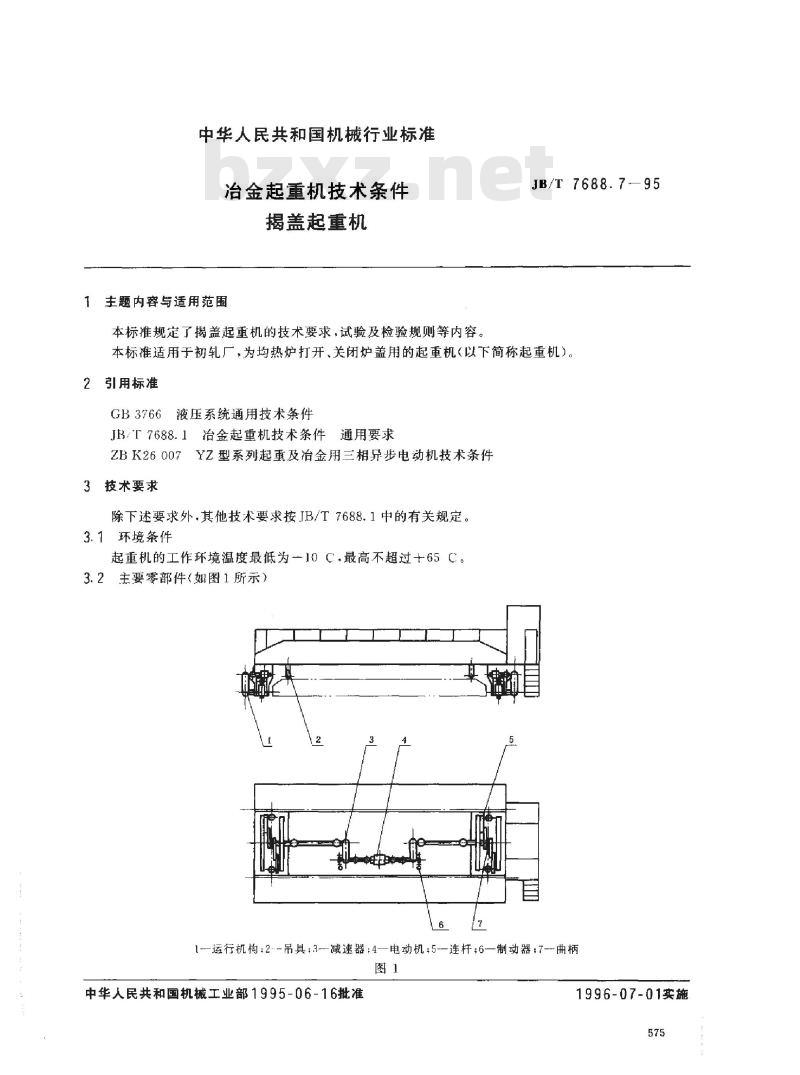

1-运行机构：2--吊具；3-减速器；4—电动机：5连杆；6—制动器7-曲柄图1
中华人民共和国机械工业部1995-06-16批准1996-07-01实施
575
JB/T 7688.7-95

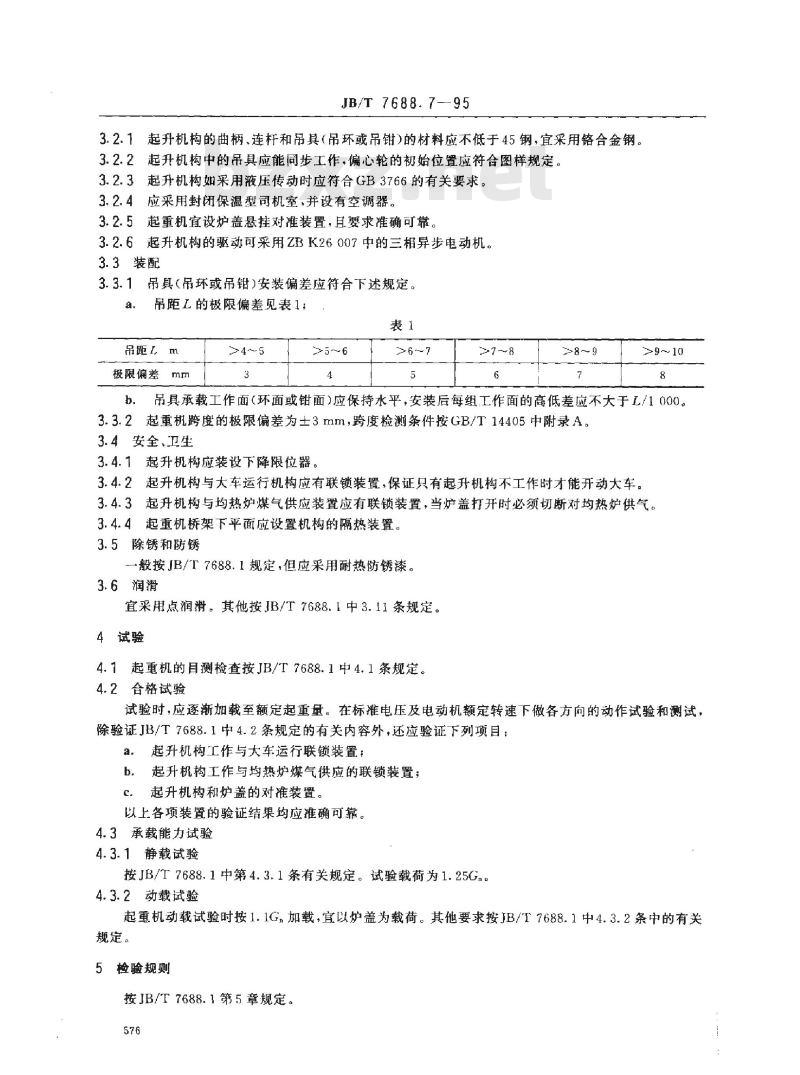

3.2.1起升机构的曲柄、连杆和吊具（吊环或吊钳）的材料应不低于45钢，宜采用铬合金钢。3.2.2起升机构中的吊具应能同步工作，偏心轮的初始位置应符合图样规定。3.2.3起升机构如采用液压传动时应符合GB3766的有关要求。3.2.4应采用封闭保温型司机室，并设有空调器。3.2.5起重机宜设炉盖悬挂对准装置，且要求准确可靠。3.2.6起升机构的驱动可采用ZBK26007中的三相异步电动机。3.3装配
3.3.1吊具（吊环或吊钳）安装偏差应符合下述规定。吊距L的极限偏差见表1：
a.
表1
吊距工。
m
极限偏差
b.
mm
>4～5
3
5~6
4
>6~7
5
7~8
6
8~
F
>9～10
吊具承载工作面（环面或钳面）应保持水平，安装后每组工作面的高低差应不大于L/1000。3.3.2起重机跨度的极限偏差为士3mm，跨度检测条件按GB/T14405中附录A。3.4安全、卫生
3.4.1起升机构应装设下降限位器。3.4.2起升机构与大车运行机构应有联锁装置，保证只有起升机构不工作时才能开动大车。3.4.3起升机构与均热炉煤气供应装置应有联锁装置，当炉盖打开时必须切断对均热炉供气。3.4.4起重机桥架下平面应设置机构的隔热装置，3.5除锈和防锈
一般按JB/T7688.1规定，但应采用耐热防锈漆。3.6润滑
宜采用点润滑。其他按JB/T7688.1中3.11条规定。4试验此内容来自标准下载网
4.7起重机的目测检查按JB/T7688.1中4.1条规定。4.2合格试验
试验时，应逐渐加载至额定起重量。在标准电压及电动机额定转速下做各方向的动作试验和测试，除验证JB/T7688.1中4.2条规定的有关内容外，还应验证下列项目：a。起升机构工作与大车运行联锁装置；b．起升机构工作与均热炉煤气供应的联锁装置；起升机构和炉盖的对准装置。
.
以上各项装置的验证结果均应准确可靠。4.3承载能力试验
4.3.1静载试验
按JB/T7688.1中第4.3.1条有关规定。试验载荷为1.25Gm。4.3.2动载试验
起重机动载试验时按1.1G，加载，宜以炉盖为载荷。其他要求按JB/T7688.1中4.3.2条中的有关规定。
5检验规则
按JB/T7688.1第5章规定。
576
h

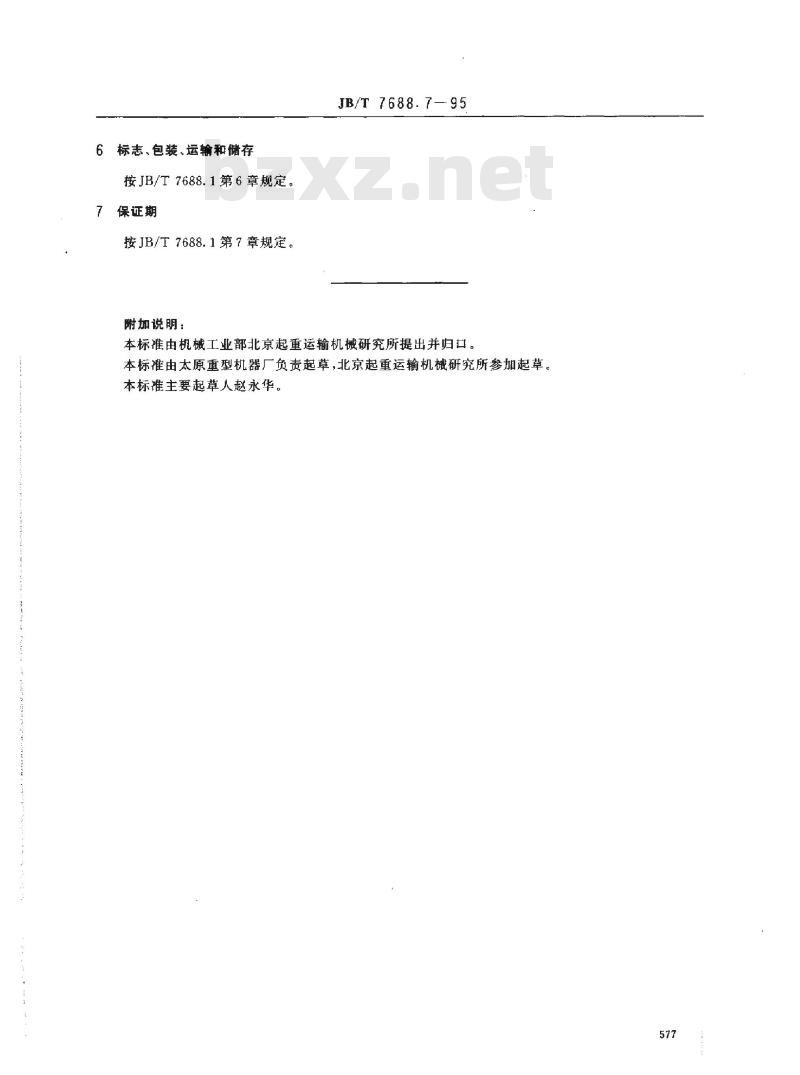

标志、包装、运输和储存
按JB/T7688.1第6章规定。
保证期
按JB/T7688.1第7章规定。
附加说明：
JB/T 7688.7—
95
本标准由机械工业部北京起重运输机械研究所提出并归口。本标准由太原重型机器厂负责起草，北京起重运输机械研究所参加起草本标准主要起草人赵永华。
