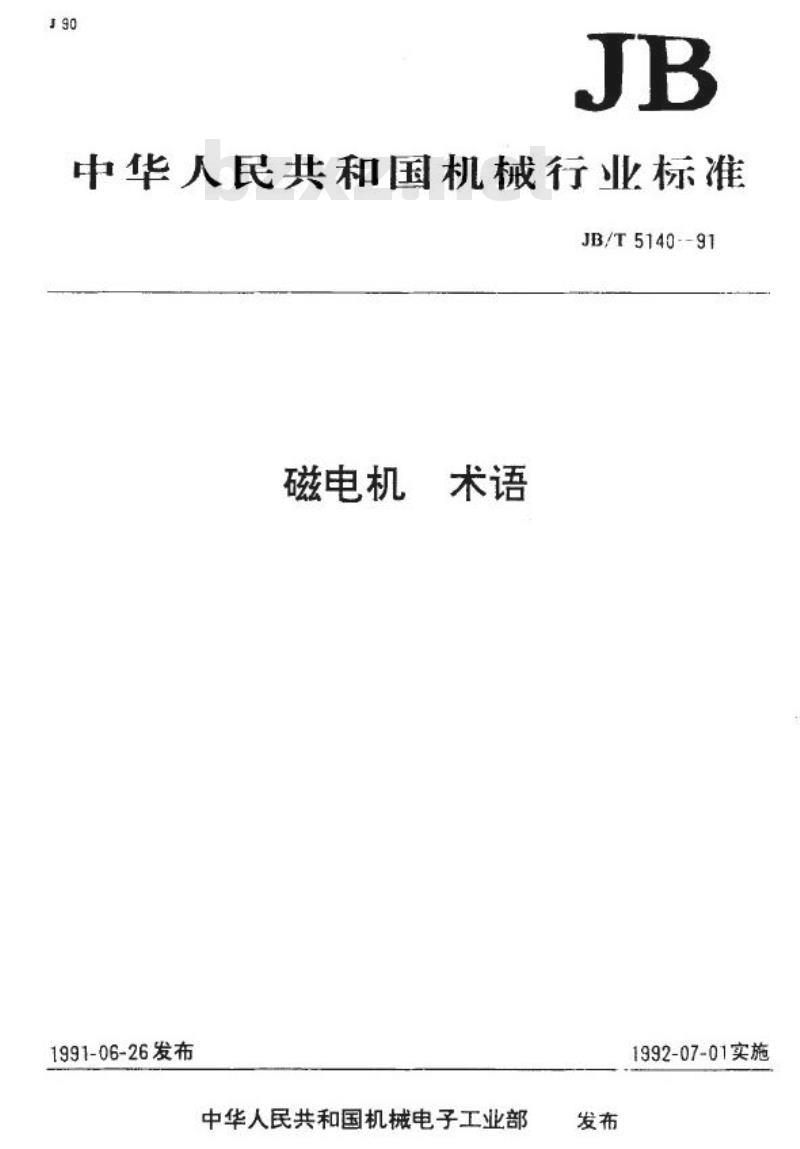

【机械行业标准(JB)】 磁电机 术语

J90
JB
中华人民共和国机械行业标准
JB/T5140--91
磁电机术语
1991-06-26发布
中华人民共和国机械电子工业部发布
1992-07-01实施

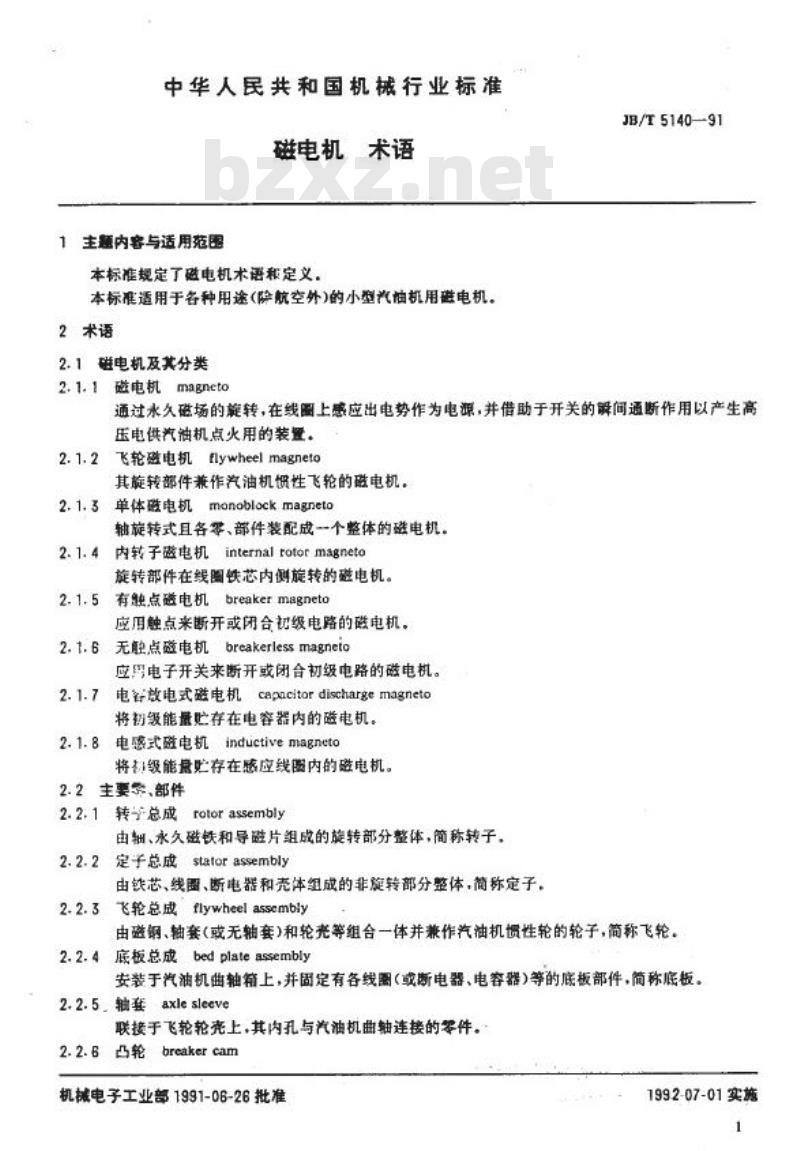

中华人民共和国机械行业标准
磁电机术语
1主题内容与适用范围
本标准规定了磁电机术语和定义。本标准适用于各种用途(除航空外)的小型汽油机用磁电机。2术语
2.1磁电机及其分类
2.1.1磁电机magneto
JB/T5140—91
通过永久磁场的旋转，在线围上感应出电势作为电源，并借助于开关的解间通断作用以产生高压电供汽油机点火用的装暨。
2.1.2飞轮磁电机flywheelmagneto其旋转部件兼作汽油机惯性飞轮的磁电机。2.1.3单体磁电机monoblockmagneto轴旋转式且各零、部件装配成一个整体的磁电机。2.1.4
内转子感电机internalrotormagneto旋转部件在线圈铁芯内侧旋转的醛电机。2.1.5
有触点磁电机breakermagneto
应月触点来断开或闭合初级电路的磁电机。2.1.6无触点磁电机breakerlessmagneto应男电子开关来断开或闭合初级电路的磁电机。电各放电式磁电机capacitordischargemagneto2.1.7
将韧级能量贮存在电容器内的磁电机。2.1.8电感式磁电机inductivemagneto将初级能最贮存在感应线医内的磁电机。2.2主要系、部件
2.2.1转于总成rotorassembly
由轴、水久磁铁和导避片组成的旋转部分整体，简称转子2.2.2
定子总成statorassembly
由铁芯、线圈、断电器和壳体组成的非旋转部分整体，简称定子，2.2.3飞轮总成flywheelassembly由磁钢、轴套（或无轴套)和轮光等组合一体并兼作汽油机惯性轮的轮子，简称飞轮。2.2.4底板总成bedplateassembly安装于汽油机曲轴箱上，并固定有各线图（或断电器、电容器）等的底板部件，简称底板。2.2.5，轴套axle sleeve
联接于飞轮轮尧上，其内孔与汽油机曲轴连接的零件。2.2.B凸轮breakercam
机械电子工业部1991-06-26批准1992-07-01实施
1

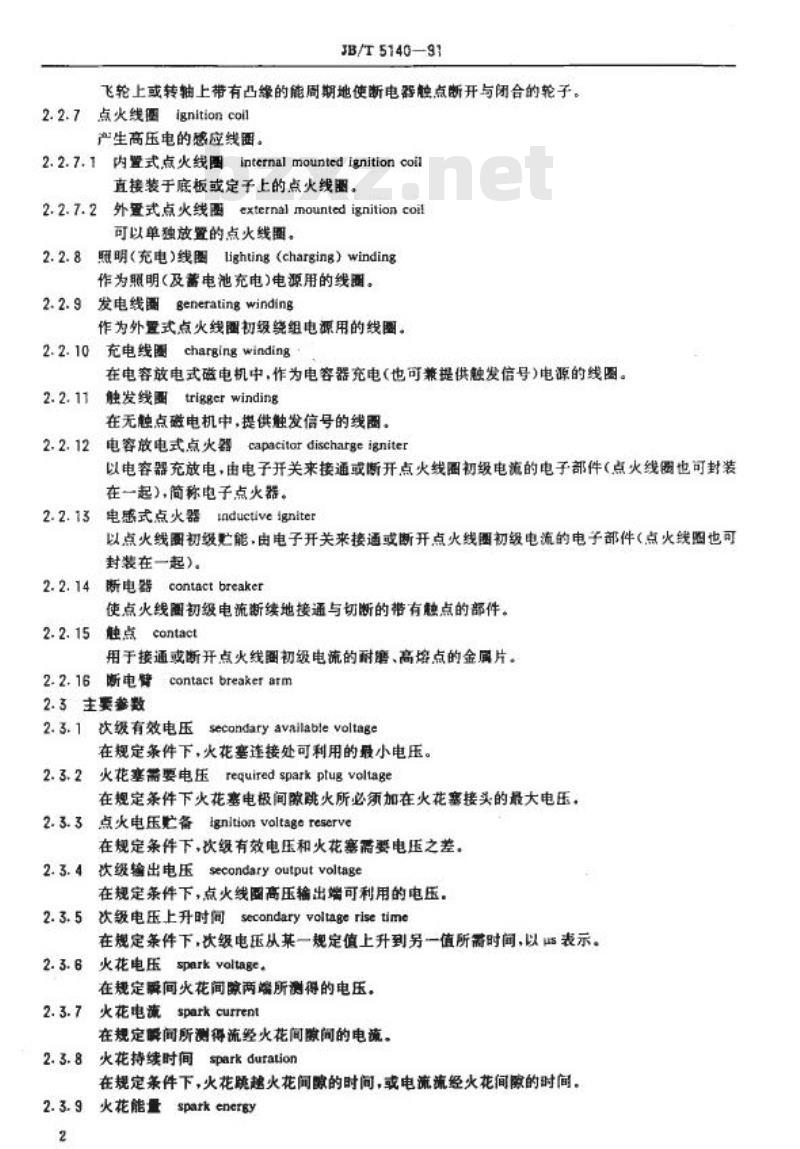

JB/T5140—91
飞轮上或转轴上带有凸缘的能周期地使断电器触点断开与闭合的轮子。2.2.7点火线圆ignitioncoil
产生高压电的感应线润。
2.2.7.1内置式点火线图internalmounted ignitioncoil直接装于底板或定子上的点火线圈。2.2.7.2外置式点火线圈
external mounted ignition coil可以单独放置的点火线圈，
2.2.8照明（充电）线圈lighting（charging）winding作为照明（及蓄电池充电)电源用的线围。2.2.9发电线圈generatingwinding作为外置式点火线圈初级绕组电源用的线圈。2.2.10充电线圈chargingwinding在电容放电式磁电机中，作为电容器充电（也可兼提供触发信号)电源的线图，2.2.11
触发线圈triggerwinding
在无触点磁电机中，提供触发信号的线圈。2.2.12
capacitor discharge igniter
电客放电式点火器
以电容器充放电，由电子开关来接通或断开点火线圈初级电流的电子部件（点火线圈也可封装在一起），简称电子点火器。
2.2.13电感式点火器inductiveIgniter以点火线图初级能，电电子开关来接通或断开点火线圈初级电流的电子部件（点火线圈也可封装在一起)。
2.2.14断电器contactbreaker
使点火线圈初级电流断续地接通与切断的带有触点的部件。2.2.15触点contact
用于接通或断开点火线圈初级电流的耐磨、高熔点的金属片。2.2.16断电臂
contactbreakerarm
2.3主要蓄数
2.3.1次级有效电压
secandary availablevoltage
在规定条件下，火花塞连接处可利用的最小电压。火花塞需要电压requiredsparkptugvoltage2.3.2
在规定条件下火花塞电极间跳火所必须加在火花塞接头的最大电压。2.3.3点火电压贴备ignitionvoltagereserve在规定条件下，次级有效电压和火花塞需要电压之差。2.3.4次级输出电压secondaryoutputvoltage在规定条件下，点火线图高压输出端可利用的电压2.3.5次级电压上升时间secondaryvoltagerisetime在规定条件下，次级电压从某一规定值上升到另一值所需时间，以路表示。火花电压sparkvoltage。
2.3.6
在规定瞬间火花间欧两端所测得的电压。2.3.7
火花电凌sparkcurrspt
在规定瞬间所测得流经火花间隙间的电流。2.3.8火花持续时间sparkduration在规定条件下，火花跳越火花闻欧的时间，或电流流经火花间陵的时间。2.3.9火花能量sparkenergy下载标准就来标准下载网
2

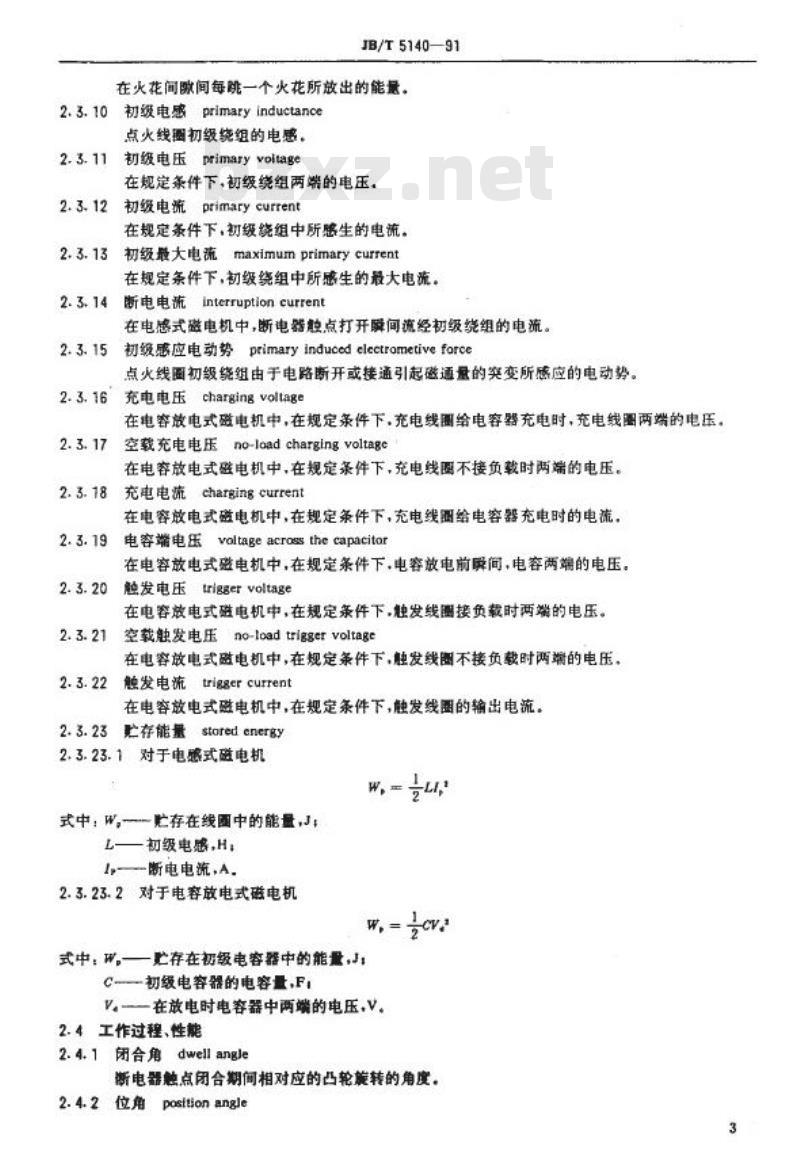

JB/T5140—91
在火花闻间每跳一个火花所放出的能量。2.3.10初级电感primaryinductance点火线圈初级绕组的电感，
2.3.11初级电压primaryvoltage在规定条件下，初级绕组两端的电压。2.3.12
初级电流primarycurrent
在规定条件下，初级绕组中所感生的电流。2.3.13初级最大电流maximumprimarycurrent在规定条件下，初级绕组中所感生的最大电流。2.3.14断电电流interruptioncurrent在电感式磁电机中，断电器触点打开瞬间流经初级绕组的电流。2.3.15初级感应电动势primaryinducedclectrometiveforce点火线圈初级绕组由于电路断开或接通引起磁通量的突变所感应的电动势。2.3.16充电电压chargingvoltage在电容电式磁电机中，在规定条件下，充电线圈给电容器充电时，充电线图两端的电压。2.3.17
空载充电电压no-loadchargingvoltage在电容放电式醛电机中，在规定条件下，充电线圈不接负载时两端的电压。2.3.18充电电流chargingcurrent在电容放电式磁电机中，在规定条件下，充电线圈给电容器充电时的电流，2.3.19电容端电压voltageacross thecapacitar在电容放电式磁电机中，在规定条件下，电容放电前瞬间，电容两端的电压。2.3.20触发电压triggervoltage在电容放电式磁电机中，在规定条件下，触发线围接负载时两端的电压。2.3.21空载触发电压no-loadtriggetvoltage在电容放电式磁电机中，在规定条件下，触发线圈不接负载时两端的电压，2.3.22触发电流triggercurrent在电容放电式磁电机中，在规定条件下，触发线圈的输出电流。2.3.23存能量stored energy
2.3.23.1对于电感式磁电机
W,
式中；W,忙存在线国中的能量,J;L初级电感,H；
I,断电电流，A.
2.3.23.2对于电容放电式磁电机式中：W，一忙存在初级电容器中的能量，J；C初级电容器的电容量.F
V。-在放电时电客器中两端的电压，V。2.4工作过程、性能
2.4.1闭合角dwellangle
断电器触点闭合期间相对应的凸轮旋转的角度。2.4.2位角positionangle
3

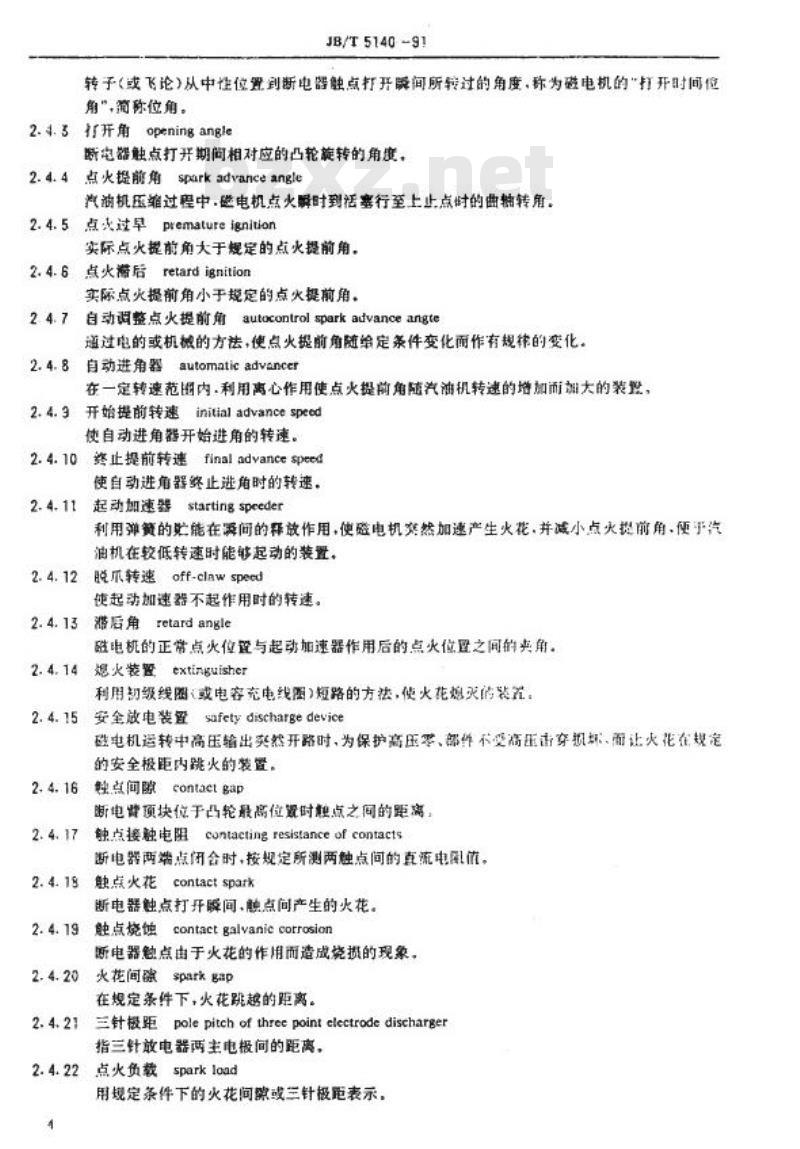

JB/T5140-91
转子（或飞论）从中性位贸到断电器触点打开象间所转过的角度，称为整电机的“打开时间位角”，简除位角。
openingangle
2.4.3打开角
断电器触点打开期间相对应的凸轮靛转的角避，2.4.4点火提前角sparkadvanceangle汽润机压缩过程中.磁电机点火解时到活塞行至上止点时的曲轴转角。2.4.5点k过早prematureignition实际点火提前角大于规定的点火提前角，2. 4.6
点火滞后retardignition
实际点火提前角小于规定的点火提前角。2.4.7
自动评整点火提前角
tautocontrol sparkadvanceangte通过电的或机械的方法，使点火提前角随给定条件变化耐作有规律的变化。2.4.8自动进角器automaticadvancer在一定转速范围内：利用高心作用使点火提前角随汽油机转速的增加而加大的装墅，2.4.3开始提前转速
initialadvancespeed
使自动进角器开始进角的转速。2.4.10终止提前转速finaladvance speed使自动进角器终止进角时的转速。起动期速器
Fstartingspeeder
2.4.113
利用弹籁的览能在案间的释放作用，使避电机密然加速产生火花，并减小点火提前角·便于汽油机在较低转速时能够起动的装置。2.4.12
脱爪转速off-clnwspeed
使起动加速器不起作用时的转速。滞后角retardangle
2.4.13
避电机的正常点火位置与起动加速器作用后的点火位置之间的卖角。2.4.14
火装登extinguisher
利用初级线圈（或电容充电线圈》短路的方法，使火花想灭的装五：2.4.15安全放电装置safety dischargedevice硅电机运转中高压输出类然开路时、为保护离压零、部件不受高压击穿损坏.面让火花在规定的安全极钜内跳火的梦臀。
contactgap
2.4.16
触点间欧
断电臂项块位于凸轮量高位置时独点之间的距钟点接钟电阻contactingresistanceofcontacts2. 4. 17
断电器商端点闭合时，按规定所测两触点间的直流电阻值。2.4.18
触点火花
contactspark
断电器触点打开瞬间，触点间产生的火花。contactgalvanic cotrosion
2.4.19
触点烧蚀
断电器钟点由于火花的作用而造成烧损的现象。sparkgap
2.4.20火花闻
在规定条件下，火花跳越的距离。2.4.21三针极距polepitch of threepoint clectrode discharger指三针放电器两主电极间的距离，2.4.22
点火负载
sparkload
用规定条件下的火花间脱或三针极距表示，4
2.4.23标称电压
nominalvoltage
JB/T514091
照明及蓄电池充电系统中所规定的名义电压，6V和12V，2.4.24照明负载lightingload
照明线图两端所接的额定负载。5照明电压Iightingvoltage
2.4.25
在规定条件下，照明负较两端的电压。2.4.26
空载照明电压no-load lightingvoltage在规定条件下，照明圈不接负载时两端的电压，2.4.27
2.4.28
充电电压（蓄电池）chargingvoltage（battery）在规定条件下，（给落电池)充电的充电线图两端的电压。空载充电电压（蓄电池）no-loadchargingvoltage（battery）在起定条件下，给蓄电池充电的线函不接负教时的端电压。2.4.29蓄电池端电压（充电时）valtageacrossbattery在规定条件下，充电线图给蓄电池充电时，蓄电池两端的直流电压。充电电流（器电池）chargingcurrent(battery）2.4.30
在规定条件下，充电线圈给蓄电池充电时的直流电流，2.4.31标定转速nominalspeed
为配用汽油机在标定转速时相应的磁电机转速。2. 4.32
最高转速
maximumspeed
为配用汽油机在最高工作转速时相应的磁电机转速，连续发火continuedsparking
2.4.33
在规定条件下，三针极距闻保证100%跳火。2.4. 34
断火misfire
在规定条件下，三针极距间达不到100%跳火。2.4.35最低连续发火转速
minimum continued sparking speed在规定条件下，连续发火的最低转速。2.4.3连续发火转速范围rangeof continued sparkingspeed在规定条件下，连续发火的最低至赔高转速范围，最高连绣发火转速maximumcontinuedsparkingspeed2.4.37
在规定条件下，连续发火的最高转速。2.4.38连续发火性能continuedsparkingperformance最低连续发火转速、连续发火转速范函和最高连续发火转速等性能的总称。2.5试验
2.5.1
装机试验installedtest
磁电机装在所配汽油机上进行的试验。2.5.2
台架试验benchtest
磁电机装在试验台上进行的试验，2.5.3性能试验performancetest测定磁电机性能所作的试验，
2.5.4出厂试验factorytest
磁电机产品在出厂之前，在试验台上进行的主要性能试验。型式试验typetest
2.5.5
新产品或经重大改进后的磁电机，为了定型所进行的试验，或正常生产的磁电机产品，按规定需进行的定期试验。
2.5.6验收试验acceptancetest
JB/T5140—91
由生产厂与验收单位共同检验磁电机性能是否符合技术承件所进行的试验。2.5.7
仲载试验arbitrationlest
用户与生产厂双方，因产品质问题发生争执而又无法解决时，需请公正的第三方进行裁决，为此进行的试验。
2.5.8耐久试验endurancetest
在规定条件下，磁电机进行长时间的运转，以考核整机性能指标的稳定性和零、部件的耐久性所作的试验。
2.5.9强化试验intensificationtest为了缩短试验时间，而在强化条件下所进行的试验。2.5.10可靠性试验，relibilitytest在规定条件和时间内，考核避电机运转过程中所发生故障或零、部件损环情况所进行的试验，2.5.11
绝缘介电强度试验dielectricstrengthtestof insulation在规定条件下，考核磁电机有关零、部件的耐压绝缘性能所进行的试验，2.5.12动及冲击试验vibrationandshocktest磁电机按规定条件进行振动及冲击后，考核其性能指标是否符合要求所作的试验。2.5.13高温试验hightemperaturetest磁电机在规定条件及高温下进行运转，考核其性能指标是否符合要求所作的试验。2.5.14低温试验towtemperaturetest在规定条件下，磁电机在低温下放置后，考核其性能指标是否符合要求所作的试验，2.5.15耐潮试验moisture-resistanttest磁电机在所规定的潮漫环境下放置后，考核其性能指标是否符合要求所作的试验。2.5.16温度冲击试验temperatureshocktest磁电机在规定的高温和低温突变的冲击后，考核其性能指标是否符合要求所作的试验。2.5.17超速试验overspeedtest
在规定条件下，磁电机超速运转后，考核其性能指标及零、部件是再符合要求所作的试验。2.5.18开路试验opencircuittest磁电机在运转过程中隔断三针火花，以考核各部分的绝缘性能所作的试验。2.5.19互换性试验exchangeabilitytest磁电机可拆主要零、部件互换后，考核其性能指标是否符合要求所作的试验。2.5.20温升试验temperaturerisetest在规定条件下，磁电机进行运转后，测得各绕组温升是否符合要求所作的试验。2.5.21淋水试验drenchtest
在规定条件下，电子点火器、电感式点火器经淋水后，考核其性能指标是否符合要求所作的试验，
耐加说明：
本标准由天津内燃机研究所提出并归口，本标难由天津内燃机研究所负费起草。本标准主要起草人李及资，
