- JB/T 5090-1991 内燃机机油泵粉末冶金转子 技术条件
【机械行业标准(JB)】 内燃机机油泵粉末冶金转子 技术条件
本网站 发布时间:
1991-07-01 16:00:00
- JB/T5090-1991
- 已作废
标准号:
JB/T 5090-1991
标准名称:
内燃机机油泵粉末冶金转子 技术条件
标准类别:
机械行业标准(JB)
标准状态:
已作废-
发布日期:
1991-07-01 -
实施日期:
1992-07-01 -
作废日期:
2008-07-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
KB
标准简介/下载
点击下载
标准简介:
本标准规定了内燃机机油泵粉末冶金内、外转子技术要求、检验规则、标志、包装、运输、贮存。 JB/T 5090-1991 内燃机机油泵粉末冶金转子 技术条件 JB/T5090-1991 标准下载解压密码:www.bzxz.net
标准内容
部分标准内容:
395
JB

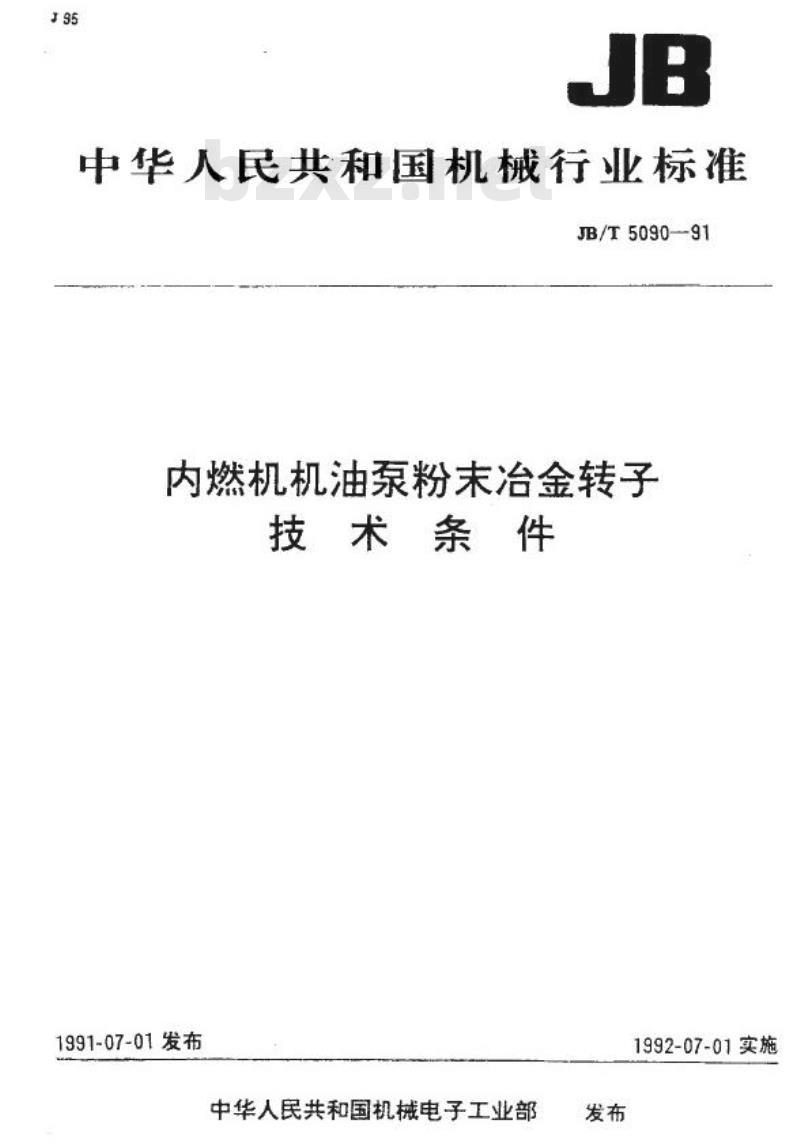

中华人民共和国机械行业标准此内容来自标准下载网
JB/T5090—-91
内燃机机油泵粉未冶金转子
技术条件
1991-07-01发布
中华人民共和国机械电子工业部发布
1992-07-01实施

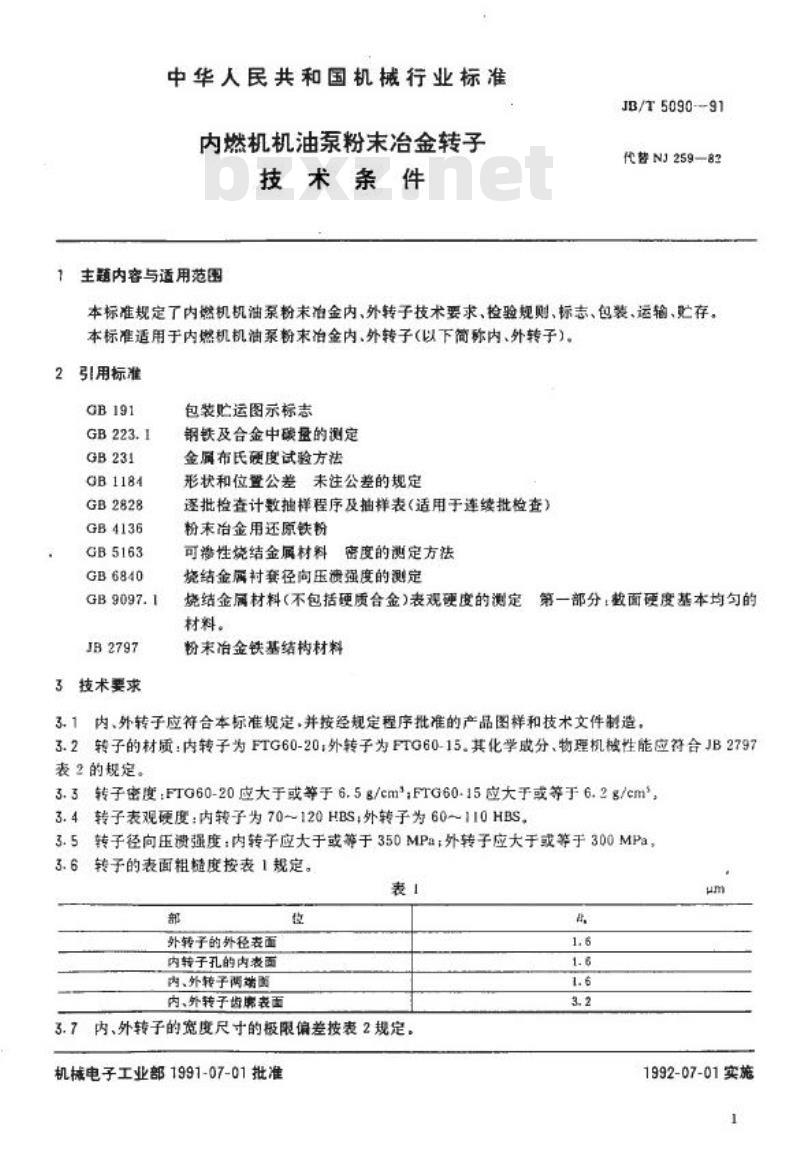

中华人民共和国机械行业标准
内燃机机油泵粉末冶金转子
技术条件
主题内容与适用范围
JB/T5090-91
代替NJ259—82
本标准规定了内燃机机油泵粉末冶金内、外转子技术要求、检验规则、标志、包装、运输、贮存。本标准适用于内燃机机油泵粉末冶金内、外转子(以下简称内、外转子)。2引用标准
GB191
GB223.1
GB231
GB1184
GB2828
GB4136
GB5163
GB6840
GB 9097.1
JB2797
3技术要求
包装忙运图示标志
钢铁及合金中碳量的测定
金属布氏硬度试验方法
形状和位置公差未注公差的规定逐批检查计数抽样程序及抽样表(适用于连续批检查)粉末冶金用还原铁粉
可性烧结金属材料
密度的测定方法
烧结金展衬套径向压溃强度的测定烧结金属材料(不包括硬质合金)表观硬度的测定第一部分:载面硬度基本均匀的材料。
粉末冶金铁基结材料
3.1内、外转子应符合本标准规定,并按经规定程序批准的产品图样和技术文件制造。3.2转子的材质:内转子为FTG60-20;外转子为FTG60-15.其化学成分、物理机被性能应符合JB2797表2的规定。
3.3转子密度:FTG60-20应大于或等于6.5g/cm2FTG60-15应大于或等于6.2g/cm2,3.4转子表观硬度:内转子为70~120HBS,外转子为60~110HBS,3.5转子径向压溃强度:内转子应大于或等于350MPa;外转子应大于或等于300MPa,3.6转子的表面粗糙度按表1规定。表1
部
外转子的外径表面
内转子孔的内表面
内、外转子两端面
内、外转子齿席表面
位
3.7内、外转子的宽度尺寸的极限偏差按表2规定。机械电子工业部1991-07-01批准1.6
1.6
1. 6
3. 2
um
1992-07-01实施
1
转子宽度
≤20
≥20~50

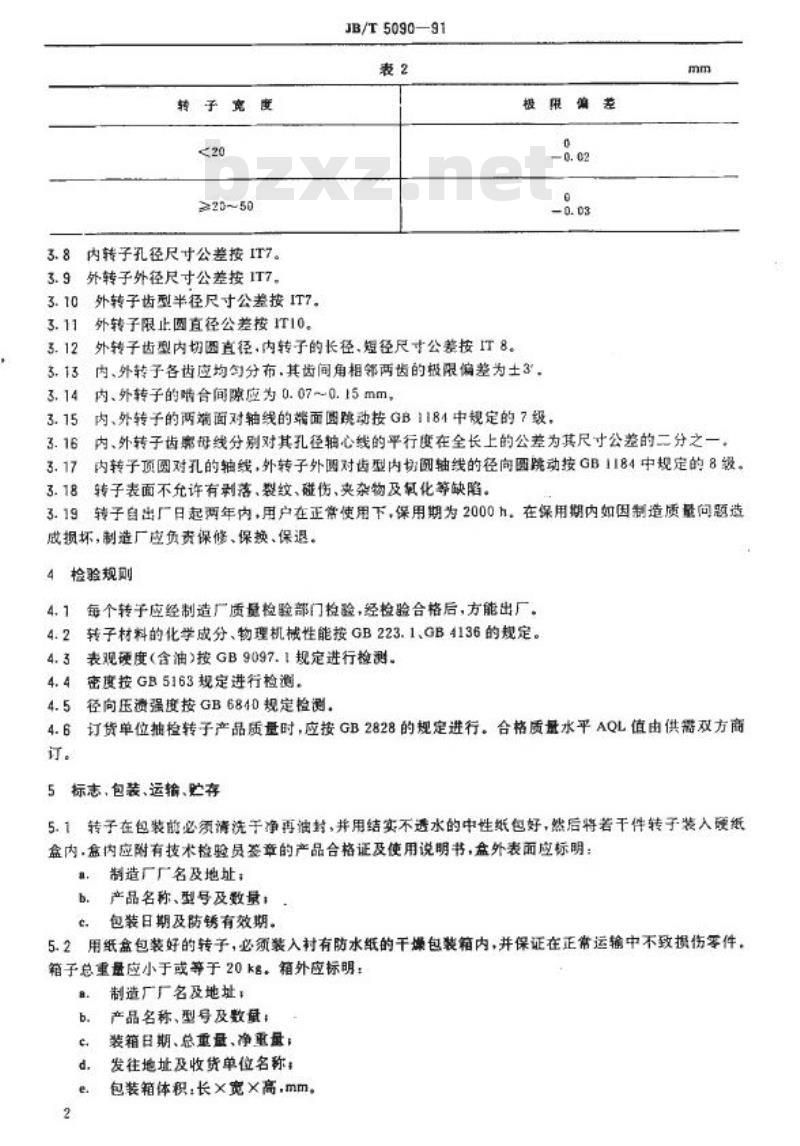

3.8内转子孔径尺寸公差按IT7。3.9外转子外径尺寸公差按IT7
3.10外转子齿型半径尺寸公差按IT7。3.11外转子限止圆直径公差按IT10。JB/T5090—91
表2
3.12外转子齿型内切圆直径,内转子的长径、短径尺寸公差按IT8。极限偏差
0
0. 02
0. 03
3.13内、外转子各齿应均勾分布.其齿间角相邻两齿的极限偏差为士3°,3.14内、外转子的合间隙应为0.07~0.15mm。3.15内、外转子的两端面对轴线的端面圆跳动按GB1184中规定的7级,mm
3.16内、外转子齿母线分别对其孔径轴心线的平行度在全长上的公差为其尺寸公差的二分之一3.17内转子顶圆对孔的轴线,外转子外圆对齿型内切四轴线的径向圆跳动按GB1184中规定的8级。3.18转子表面不允许有利落、裂纹、碰伤,夹杂物及氧化等缺陷。3.19转子自出厂日起两年内,用户在正常使用下,保用期为2000h。在保用期内如国制造质量问题造成损坏,制造厂应负责保修、保换、保退。4检验规则
4.1每个转子应经制造厂质量检验部门检验,经检验合格后,方能出厂。4.2转子材料的化学成分、物理机械性能按GB223.1、GB4136的规定。4.3表观硬度(含油)按GB9097.1规定进行检测。4.4密度按GB5163规定进行检测。4.5径向压溃强度按GB6840规定检测。4.6订货单位抽检转子产品质量时,应按GB2828的规定进行。合格质量水平AQL值由供需双方商订。
5标志,包装、运输、贮存
5.1转子在包装前必须清洗于净再油封,并用结实不透水的中性纸包好,然后将著干件转子装入硬纸盒内·盒内应附有技术检验员签章的产品合格证及使用说明书,盒外表而应标明:,制造厂厂名及地址;
b.
产品名称、型号及数量:
c.
包装日期及防锈有效期。
5.2用纸盒包装好的转子,必须装入有防水纸的干燥包装箱内,并保证在正常运输中不致损伤零件,箱子总重量应小于或等于20kg。箱外应标明:B.
b.
c
d.
e.
2
制造厂厂名及地址,
产品名称、型号及数量:
装箱日期、总重量、净重量:
发往地址及收货单位名称:
包装箱体积:长×宽×高,mm。JB/T5090-91

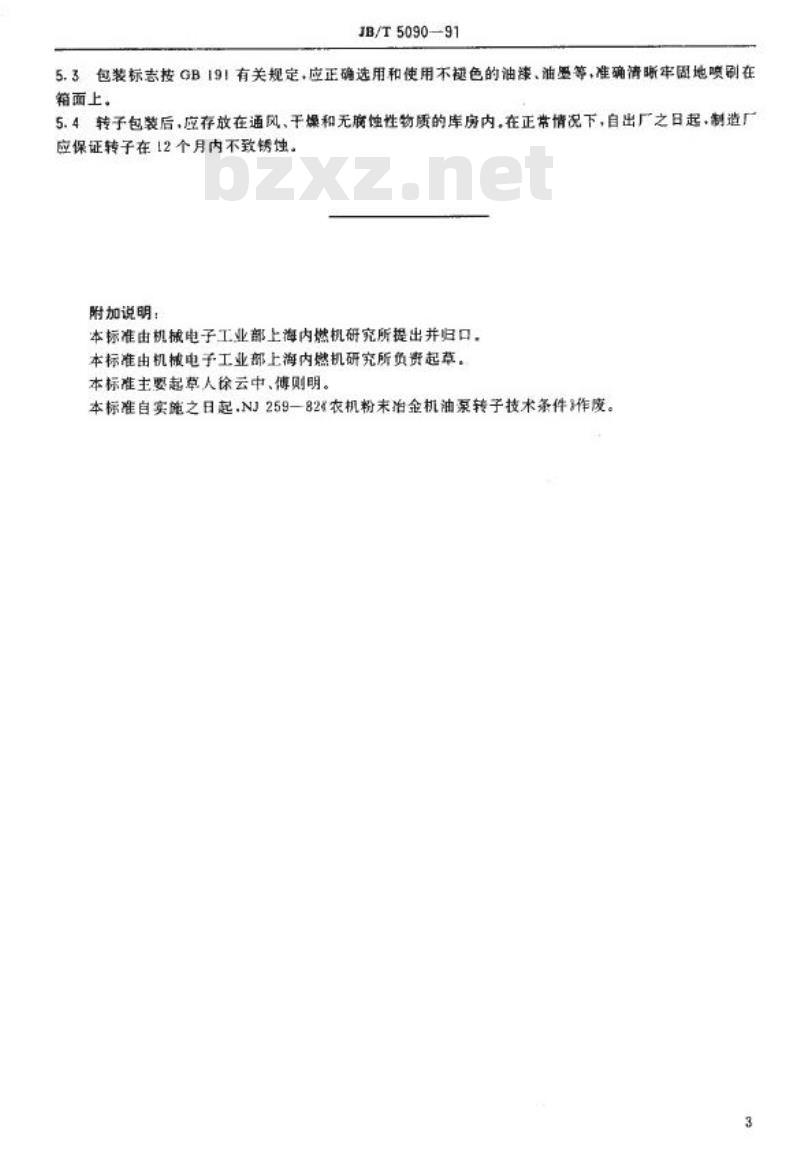

5.3包装标志按GB191有关规定,应正确选用和使用不视色的油漆、油墨等,准确清晰牢固地喷刷在箱面上。
5.4转予包装后,应存放在通风、干燥和无腐蚀性物质的库房内。在正常情况下,自出厂之日起,制造厂应保证转子在12个月内不致锈蚀。附加说明:
本标准由机械电子工业部上海内燃机研究所提出并归口,本标准由机械电子工业部上海内燃机研究所负贵起草。本标准主要起章人徐云中、傅则明。本标准自实施之日起.NJ259一82农机粉末冶金机油泵转子技术条件3作废。3
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
