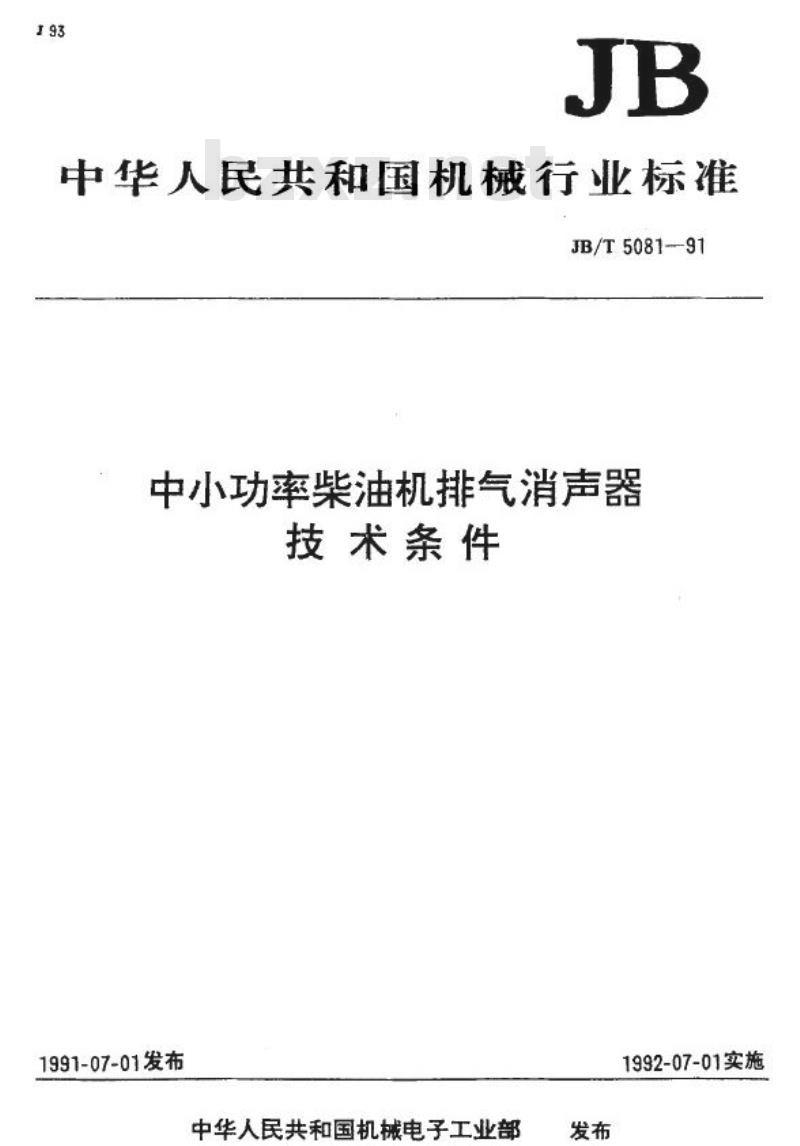

【机械行业标准(JB)】 中小功率柴油机排气消声器 技术条件

193
JB
中华人民共和国机械行业标
JB/T5081-91
中小功率柴油机排气消声器
技术条件
1991-07-01发布
中华人民共和国机械电子工业部发布
1992-07-01实施

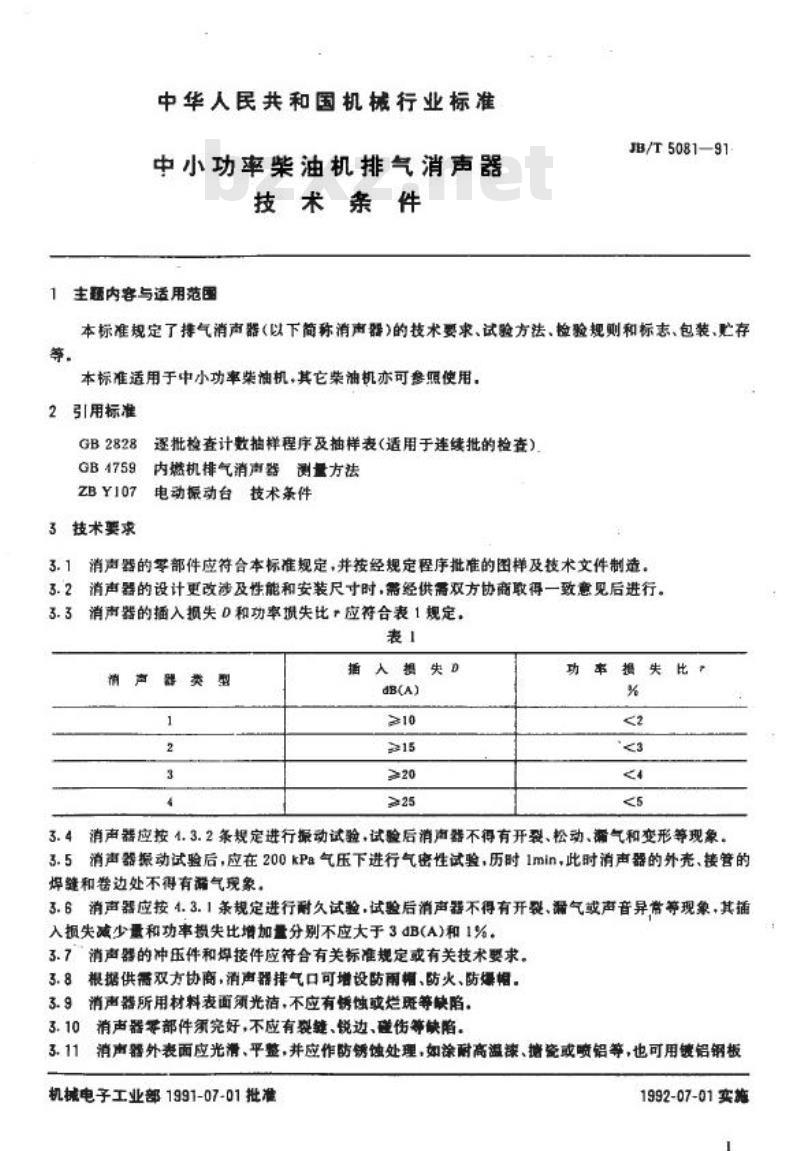

中华人民共和国机械行业标准
中小功率柴油机排气消声器
技术条件
1主题内容与适用范围
JB/T5081—91
本标准规定了持气消声器（以下简称消声器)的技术要求、试验方法、检验规则和标志、包装、贮存等，
本标准适用于中小功率柴油机，其它柴油机亦可参照使用。2引用标准
GB2828
逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB4759内燃机排气消声器测量方法ZBY107
电动振动台技术条件
3技术要求
3.1消声器的零部件应符合本标准规定，并按经规定程序批准的图样及技术文件制造。3.2消声器的设计更改涉及性能和安装尺寸时，需经供需双方协商取得一致意见后进行。3.3消声器的插入损失D和功率损失比*应符合表1规定，表1
器类型
消声
1
2
3
插入摄失D
dB(A)
>10
>15
>20
>25
功率摄失比，
%
<2
<3
<4
<5
3.4消声器应按1.3.2条规定进行振动试验，试验后消声器不得有开裂、松动、潘气和变形等现象。3.5消声器振动试验后，应在200kPa气压下进行气密性试验，历时1min，此时消声器的外壳、接管的焊缝和卷边处不得有播气现象。3.6消声器应按4.3.1条规定进行耐久试验.试验后消声器不得有开裂、漏气或声音异常等现象，其插入损失减少量和功率损失比增加量分别不应大于3dB(A)和1%。3.7“消声器的冲压件和焊接件应符合有关标准规定或有关技术要求。3.8根据供需双方协商，消声器排气口可增设防雨帽、防火、防爆相。3.9消声器所用材料表面须光洁，不应有锈蚀或烂斑等缺陷。3.10消声器零部件须完好，不应有裂键、锐边、碰伤等缺陷。3.11消声器外表面应光滑、平整，并应作防锈蚀处理，如涂耐高温漆、措瓷或喷铝等，也可用镀铝锅板机械电子工业部1991-07-01批准1992-07-01实施

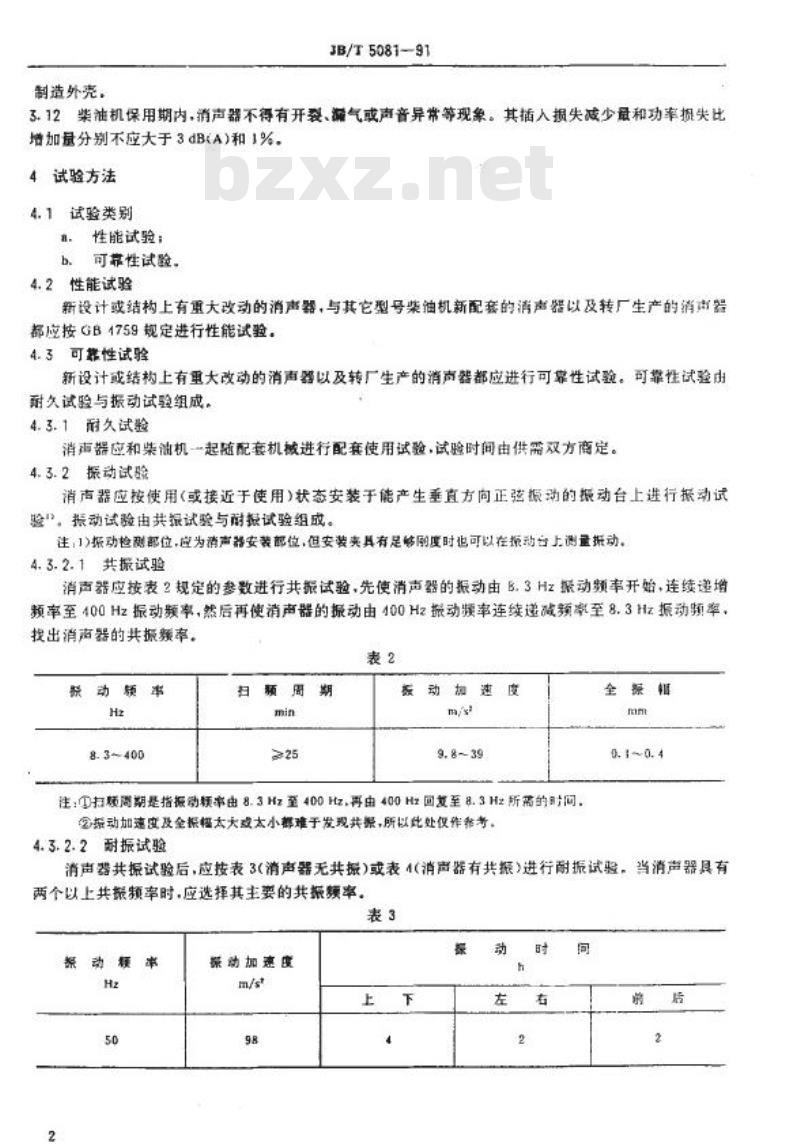

制造外壳，
JB/T508191
3.12柴油机保用期内，消声器不得有开裂、滞气或声音异常等现象。其插入损失减少量和功率损失比增加录分别不应大于3dB(A)和1%。4试验方法
4.1试验类别
8，性能试验：此内容来自标准下载网
b.可靠性试验
4.2性能试验
新设计或结构上有重大改动的消声器，与其它型号柴油机新配套的清声器以及转厂生产的消声器都应按GB4759规定进行性能试验。4.3可着性试验
新设计或结构上有重大改动的消声器以及转厂生产的消声器都应进行可靠性试验，可靠性试验由耐久试验与振动试验组成。
4.3.1耐久试验
消声器应和柴油机--起随配套机被进行配套使用试验，试验时间由供需双方商定。4.3.2振动试验
消声器应按使用(或接近于使用)状态安装于能产生重直方向正弦振动的振动台上进行振动试验\。振动试验由共据试验与耐据试验组成。注：1报动检融部位，应为消声器安装部位，但安数类具有足够剧度时也可以在据动白上测量抵动、4.3.2.1共振试验
消声器应按表2规定的参数进行共振试验，先使消声器的振动由8.3Hz摄动频率开始，连续递增频率至400Hz振动频率，然后再使消声器的振动由400Hz报动频率连续递减频率至8.3Hz振动频率找出消声器的共振额率。
表2
聚动额率
Hz
8.3~400
扫颖周期
min
>25
振动加速
度
ma/s
9.8~39
注：T扫频周期是指振动频率由8.3Hz至400Hz，再由400Hz回复至8.3Hz所需的时间②报动加速度及全探幅太大或太小都难于发现共累，所以此处仅作者，4.3.2.2耐振试验
全振幅
mm
0. 1~0. 4
消声器共振试验后，应按表3(消声器无共摄或表4(消声器有共报）进行耐振试验。当消声器具有两个以上共报频率时，应选择其主要的共振频率，表3
振动额率
Hz
50
2
探动加速度
m/s
98
上
4
标
动
左
E
2
时
右
间
e
禁动频率
Hz
共新频率
50
报动加速皮
m/st
98
98
JB/T5081--91
表4
上
下
3
振
动
左
时
右
0.5
1.5
同
消声器进行振动试验所采用的仪器，其测量准确度按ZBY107的规定。4.3.2.3
5检验规则
5.1检验项目
a.
外观及安装尺寸；
气密性试验：
b.
振动试验。
e
5.2产品检验规则
5.2.1抽祥规则按GB2828有关条文由供需双方商定。5.2.2批合格或不合格的判断按GB2828中第4.12条的规定。6标志、包装、贮存
消声器应有名称、型号、制造厂名、制造日期等标志，6.1
前
后
0.5
1.5
6.2消声器应置于包装箱内，包装箱应牢固，箱内须衬有防水材料，产品在箱内应有隔讨，包整箱内送应附有产品说明书、产品合格证和装箱单。6.3包装箱外面应标
8
b
c.
d.
e.
f.
g
h.
制造厂名称、商标及地址：
产品名称和型号：
数量：
体积(长×宽义高），mm；
重量，kg；
收货单位及地址：
出厂日期：
“防潮”“小心轻放\等标志
6.4消声器应贮存在干燥，通风和无腐蚀性物质的仓库内，在正常保管情况下，自出厂之日起.制造厂应保证消声器在12个月内不锈蚀附加说明：
本标准由上海内燃机研究所提出并归口。本标准由上海内燃机研究所负责起草。本标准主要起草人筛兰芳。
