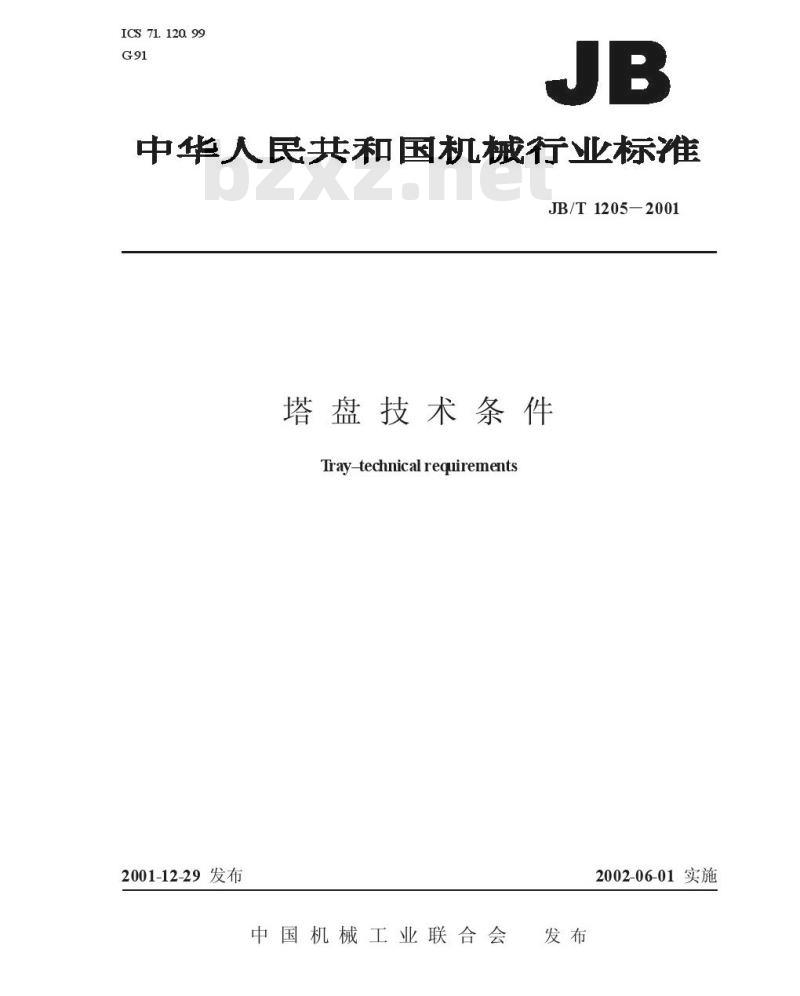

中华人民共和国机械行业标准
JB/T1205—2001
塔盘技术条件
Tray-technicalrequirements
2001-12-29发布
中国机械工业联合会
发布
2002-06-01实施
JB/T1205—2001
前言

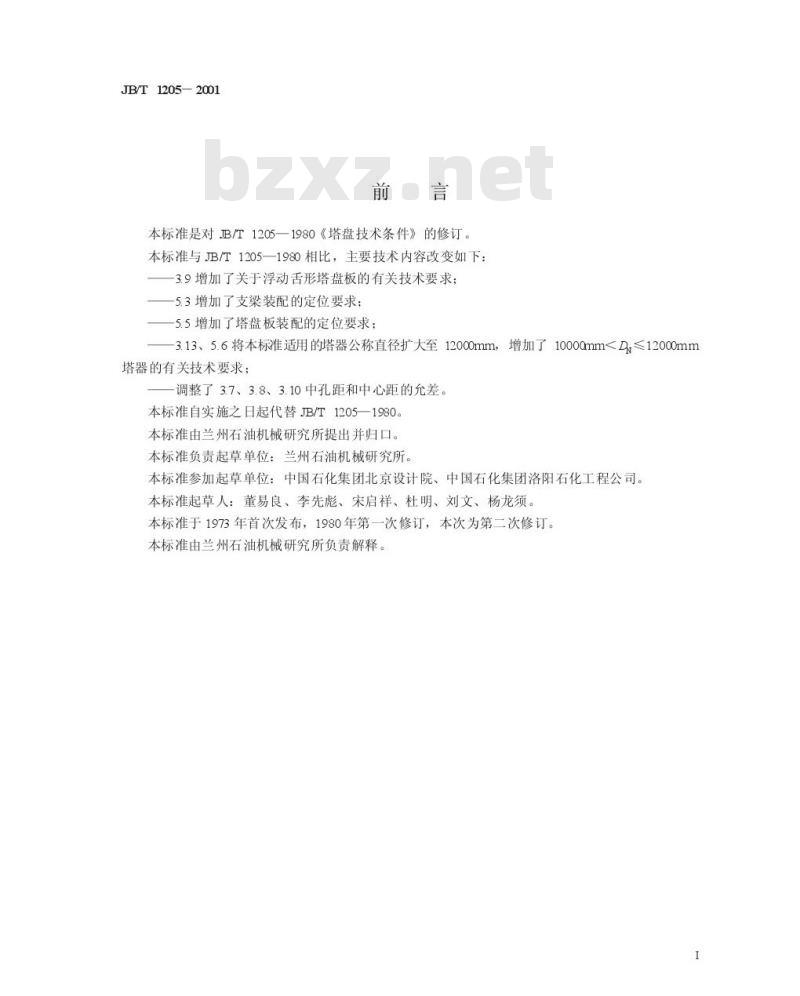

本标准是对B/T1205一1980《塔盘技术条件》的修订。本标准与JB/T1205一1980相比，主要技术内容改变如下：3.9增加了关于浮动舌形塔盘板的有关技术要求；—5.3增加了支梁装配的定位要求；—5.5增加了塔盘板装配的定位要求；—3.13、5.6将本标准适用的塔器公称直径扩大至12000mm，增加了1000Qmm一调整了3.7、3.8、3.10中孔距和中心距的允差本标准自实施之日起代替JB/T1205—1980。本标准由兰州石油机械研究所提出并归口。本标准负责起草单位：兰州石油机械研究所。本标准参加起草单位：中国石化集团北京设计院、中国石化集团洛阳石化工程公司。本标准起草人：董易良、李先彪、宋启祥、杜明、刘文、杨龙须。本标准于1973年首次发布，1980年第一次修订，本次为第二次修订。本标准由兰州石油机械研究所负责解释。1
1范围
中华人民共和国机械行业标准
塔盘技术条件
Tray-technical requirements
JB/T 1205—2001
代替JB/T1205—1980

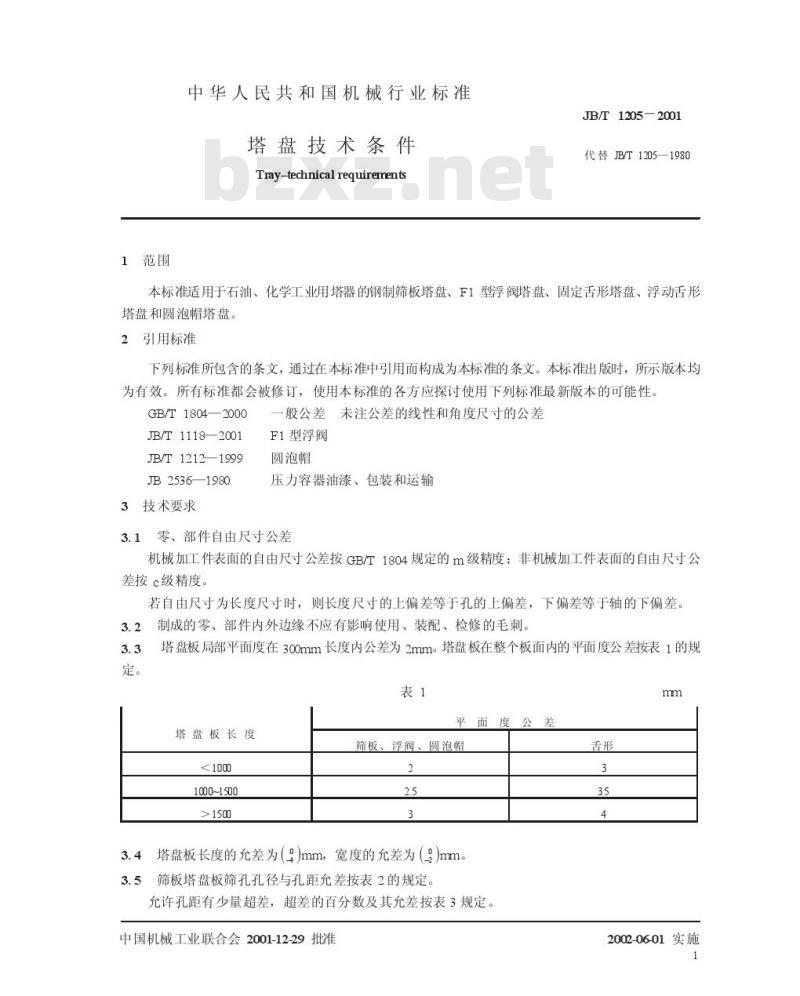

本标准适用于石油、化学工业用塔器的钢制筛板塔盘、F1型浮阀塔盘、固定舌形塔盘、浮动舌形塔盘和圆泡帽塔盘。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1804—2000
JB/T 1118—2001
JB/T 1212—1999
JB2536—1980
3技术要求
一般公差未注公差的线性和角度尺寸的公差F1型浮阀
圆泡帽
压力容器油漆、包装和运输
3.1零、部件自由尺寸公差
机械加工件表面的自由尺寸公差按GB/T1804规定的m级精度；非机械加工件表面的自由尺寸公差按c级精度。
若自由尺寸为长度尺寸时，则长度尺寸的上偏差等于孔的上偏差，下偏差等于轴的下偏差。制成的零、部件内外边缘不应有影响使用、装配、检修的毛刺。3.2
3.3
定。
塔盘板局部平面度在300mm长度内公差为2mm。塔盘板在整个板面内的平面度公差按表1的规表1
塔盘板长度
平面度公差
筛板、浮阀、圆泡帽
1000
1000~1500
>1500
2
2.5
3
3.4塔盘板长度的允差为（）mm，宽度的允差为（°）mm3.5筛板塔盘板筛孔孔径与孔距允差按表2的规定。允许孔距有少量超差，超差的百分数及其允差按表3规定中国机械工业联合会2001-12-29批准舌形
3
35
4
mm
2002-0601实施
1
3.6
孔径
2-4
5~11
12~28
孔径
2-4
5~11
12~28
尺
尺
寸
寸
孔距
3-10
7-20
16-45
孔距
340免费标准下载网bzxz
7-20
16-45
1205
5—2001
JB/T
表2
孔径允差
± 0.2
+0.2
-0.4
+0.4
-0.6
表3
超差百分数
%
10
5
F1型浮阀应符合JB/T1118的规定。孔距允差
± 0.6
±1
±1.6
孔距允差
±1.2
±2
±3.2
mm
mm

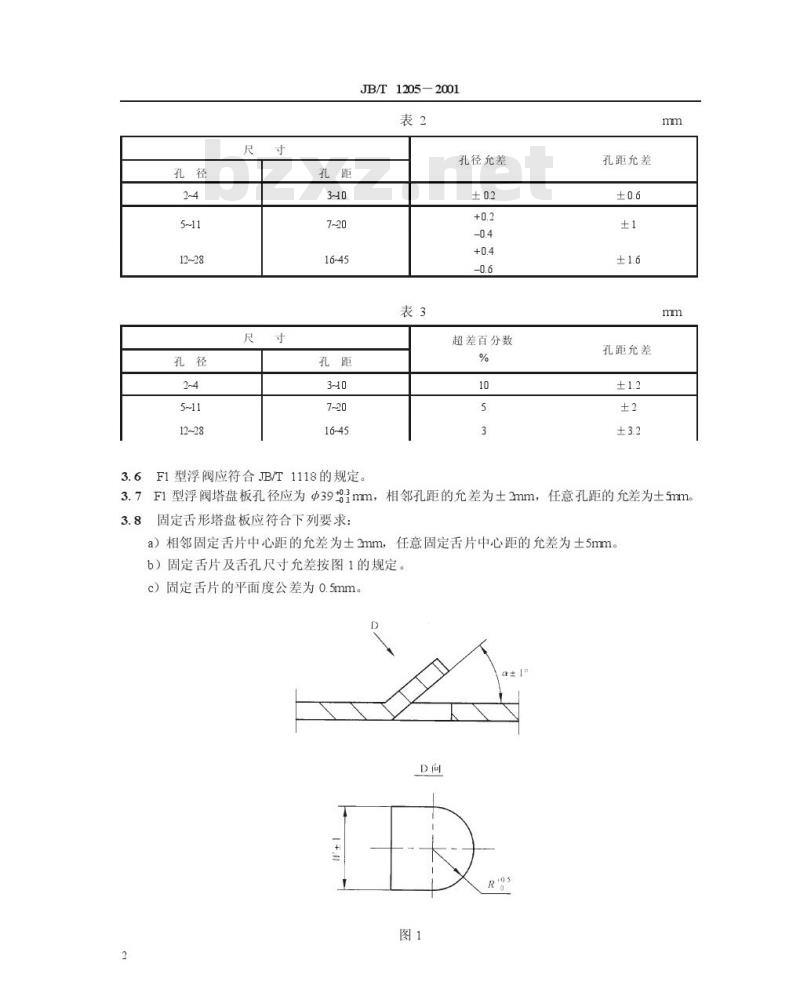

F1型浮阀塔盘板孔径应为Φ39imm，未相邻孔距的允差为土2mm，
任意孔距的允差为土5mm。
3.7
固定舌形塔盘板应符合下列要求：3.8
a）相邻固定舌片中心距的允差为土2mm，任意固定舌片中心距的允差为土5mm。b）固定舌片及舌孔尺寸允差按图1的规定。c）固定舌片的平面度公差为0.5mm。D
a
D间
1+
R'o3
图1
2

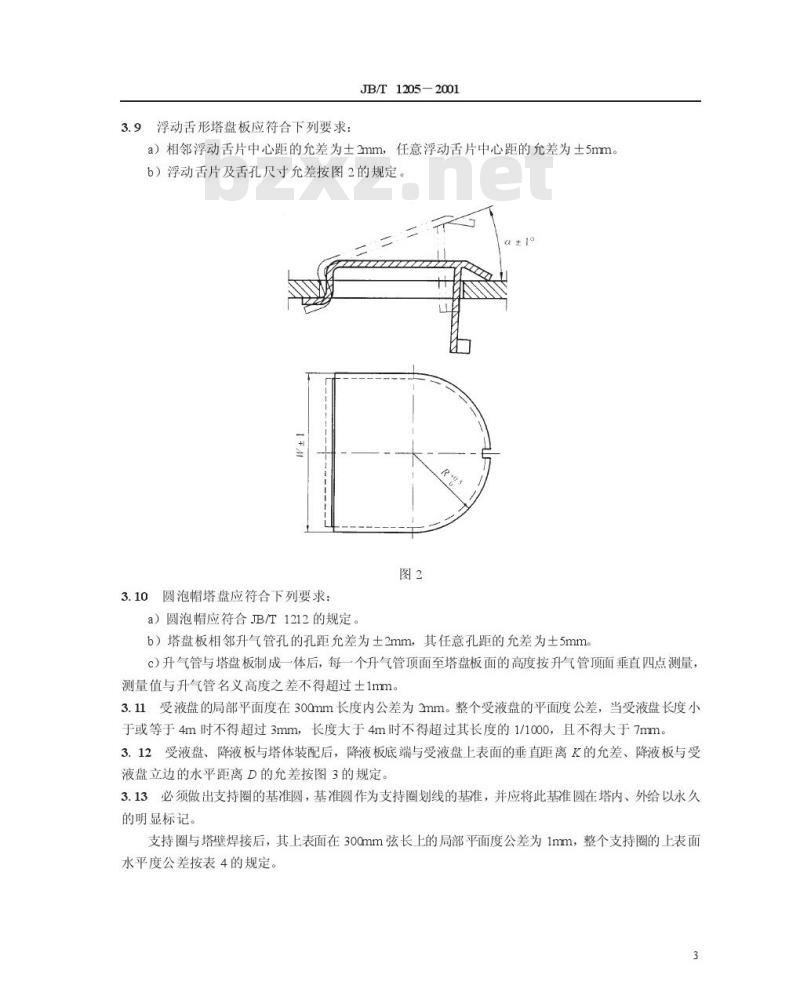

3.9浮动舌形塔盘板应符合下列要求：JB/T1205—2001
a）相邻浮动舌片中心距的允差为土2mm，任意浮动舌片中心距的允差为土5mm。b）浮动舌片及舌孔尺寸允差按图2的规定。图2
3.10圆泡帽塔盘应符合下列要求：a）圆泡帽应符合JB/T1212的规定。b）塔盘板相邻升气管孔的孔距允差为土2mm，其任意孔距的允差为土5mm。c）升气管与塔盘板制成一体后，每一个升气管顶面至塔盘板面的高度按升气管顶面垂直四点测量，测量值与升气管名义高度之差不得超过土1mm。3.11受液盘的局部平面度在300mm长度内公差为2mm。整个受液盘的平面度公差，当受液盘长度小于或等于4m时不得超过3mm，长度大于4m时不得超过其长度的1/1000，且不得大于7mm。3.12受液盘、降液板与塔体装配后，降液板底端与受液盘上表面的垂直距离K的允差、降液板与受液盘立边的水平距离D的允差按图3的规定。3.13必须做出支持圈的基准圆，基准圆作为支持圈划线的基准，并应将此基准圆在塔内、外给以永久的明显标记。
支持圈与塔壁焊接后，其上表面在300mm弦长上的局部平面度公差为1mm，整个支持圈的上表面水平度公差按表4的规定。
3
塔器公称直径DN
≤1600
>1600-4000
>4000-6000
>6000-8000
>8000-1000
>10000-12000
JB/T
1205
5—2001
图3
表4
公差
3
5
6
8
10
12
mm
3.14主梁、支梁制成后，上表面的局部平面度在300mm长度内公差为1mm，在整个上表面内的平面度公差为梁的长度的1/1000，且不得超过7mm。3.15相邻两层支持圈的间距允差为土3mm。任意两层支持圈间距允差在20层内为土10mm。3.16塔盘构件其它位置的允差按图4的规定。4
JB/T
1205-
—2001
H
—中间降液板问距：
A-塔内壁至降液板距离：
B
图4
4验收与包装
一两支承板问距
4.1可拆卸塔盘零、部件全部检查合格后，为校核尺寸和检验互换性，应按不同型式、不同尺寸的塔盘，任取图样上规定的数量各一套，在制造单位进行试装，试装合格后方可包装、运输。4.2塔盘零、部件的包装应符合JB2536的规定，保证在运输和储存过程中不发生变形、损坏。碳钢零、部件应有防锈措施。
4.3塔盘紧固件的数量，制造单位均应多供应2%，且各不少于10件；浮阀应多供应1%，且不少于5件；圆泡帽应多供应1%，且不少于2件。如果用户要求超出上述数量，应在订货合同中规定。5安装与试验
5.1塔盘安装前应清除其表面的油污、铁锈等。5.2主梁装配的定位：当只有一根主梁时，主梁中心线应通过塔体在该处的横截面中心线，其偏差不得超过2mm；当有两根主梁时，主梁中心线与塔体在该横截面处的中心距离偏差不得超过2mm。5.3支梁装配的定位：支梁装配后，两相邻支梁中心线距离偏差不得超过2mm，两任意支梁中心线距离偏差不得超过5mm。
5.4主梁和支梁安装后，其上表面与支持圈上表面应在同一水平面上，该平面的水平度公差与表4所规定的数值相同。
5.5塔盘板安装后，同一层塔盘两相邻塔板间距离允差为土3mm、任意两塔板间距离允差为土6mm5.6
塔盘板安装后，塔盘面水平度在整个面上的公差按表5的规定。表5
塔器公称直径DN
≤1600
>1600-4000
>4000-6000
>6000-8000
>8000-1000
>10000-12000
公差
4
6
9
12
15
17
mm
5
5.7
5.8
5.9
5—2001
JB/T
1205
溢流堰安装后，堰顶端水平度公差按表6，堰高允差按表7规定。表6
塔器公称直径DN
≤1500
>1500-2500
> 2500
塔器公称直径Dr
≤3000
>3000
表7
差
公
m
4.5
6
差
充
± 15
±3
圆泡帽安装时，应使每一个泡帽的齿根到塔盘板上表面的高度偏差不得超过土1.5mm圆泡帽安装后，应进行充水试漏及鼓泡试验。mm
mm
a）塔盘充水试漏时，应将所有泪孔堵死，充水后10min内水面下降不超过5mm为合格，合格后应将泪孔穿通。
b）鼓泡试验的要求如下：将水不断地注入受液盘内，在塔盘下部通入压缩空气，风压应在980Pa以下，风量不宜过大，要求所有齿缝都均匀鼓泡，且泡帽不得有震动现象6
人民
中华
共和
国
机械行业标准
塔盘技术条件
JB/T1205—2001
*
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号：邮编100044)*
1/16印张3/4
4字数14,000
开本880×1230
2002年1月第一版
2002年1月第一次印刷
印数1-500
定价12.00元
2001-173
编号
机械工业标准服务网：http:/wwwJB.accn10
