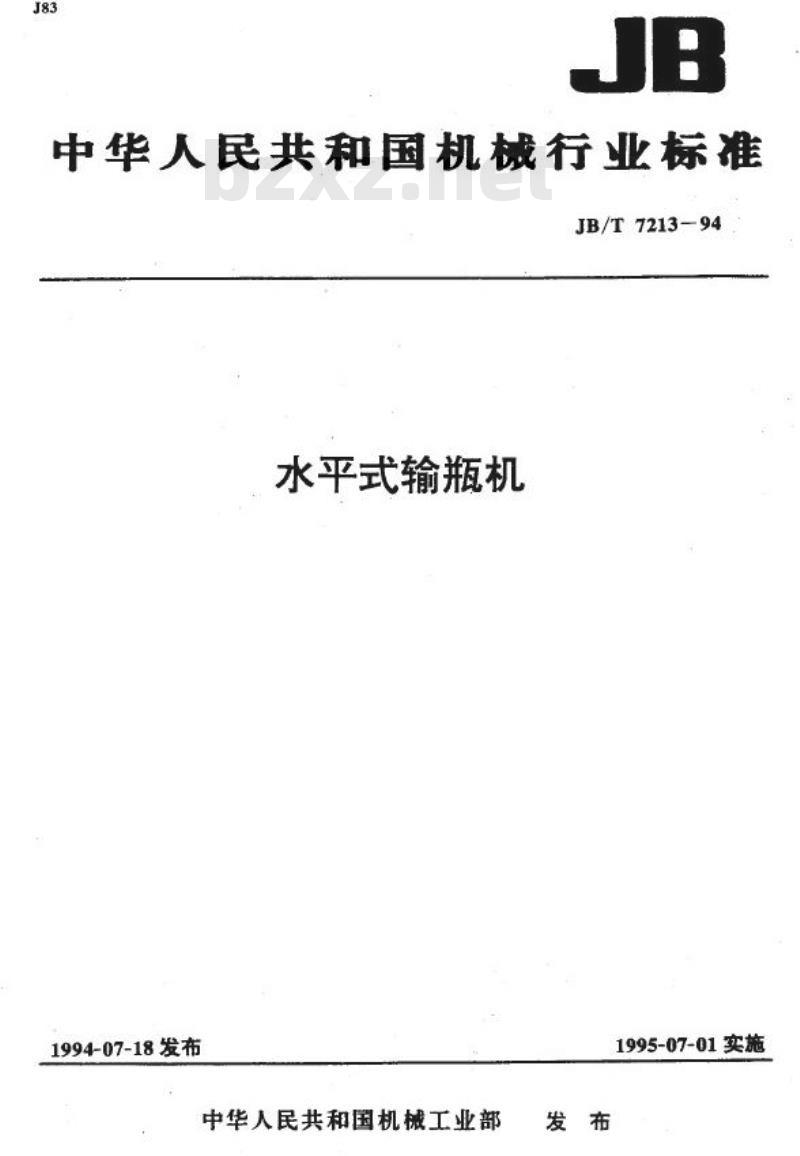

【机械行业标准(JB)】 水平式输瓶机

J83
JB
中华人民共和国机械行业标准
JB/T7213—94
水平式输瓶机
1994-07-18发布
中华人民共和国机械工业部
发布
1995-07-01实施免费标准下载网bzxz
中华人民共和国机械行业标准
水平式输瓶机

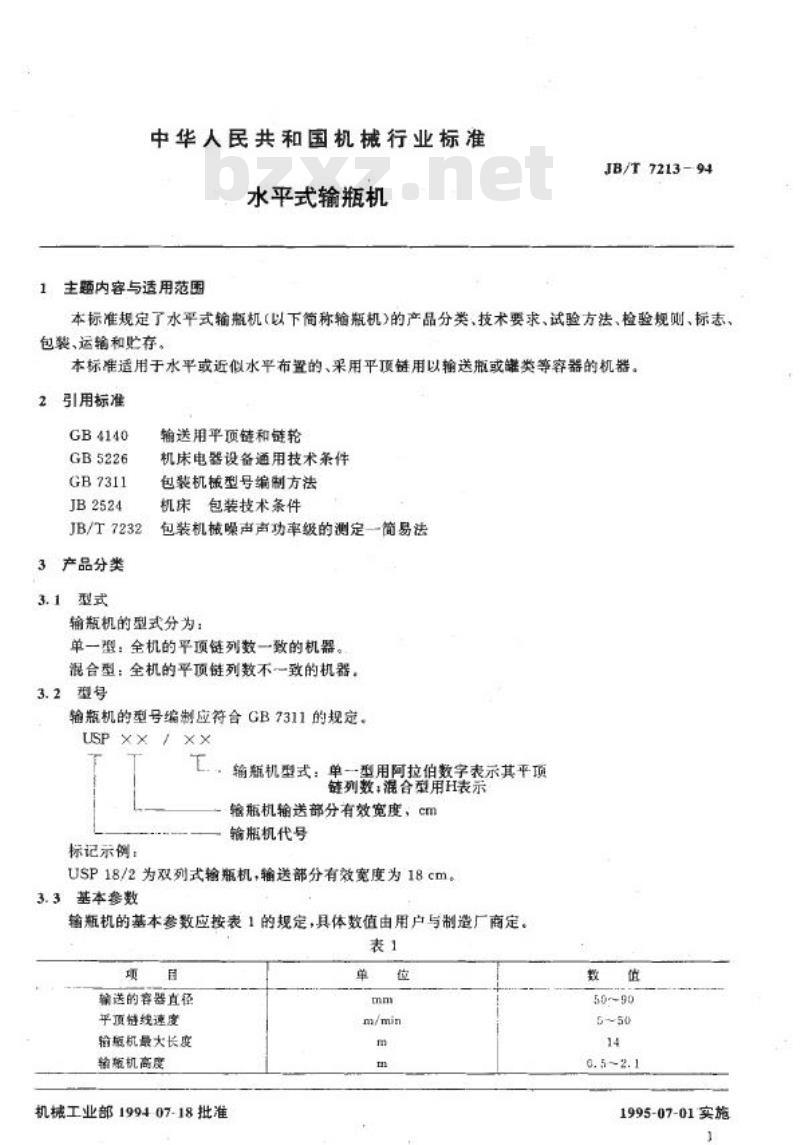

主题内容与适用范围
JB/T7213-94
本标准规定了水平式输瓶机（以下简称输瓶机)的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存，
本标准适用于水平或近似水平布置的、采用平顶链用以输送瓶或罐类等容器的机器。2引用标准
GB4140
GB5226
GB7311
JB2524
JB/T7232
产品分类
3
型式
3.1
输送用平项链和链轮
机床电器设备通用技术条件
包装机械型号编制方法
机床包装技术条件
包装机械噪声声功率级的测定一简易法输瓶机的型式分为：
单一型：全机的平项链列数一致的机器。混合型：全机的平项链列数不一致的机器。3.2型号
输瓶机的型号编制应符合GB7311的规定。USP××/××
T
单一型用阿拉伯数字表示其平项辅输瓶机型式：
链列数：混各型用H表示
输瓶机输送部分有效宽度，cm
标记示例：
输瓶机代号
USP18/2为双列式输瓶机，输送部分有效宽度为18cm。3.3基本参数
输瓶机的基本参数应按表1的规定，具体数值由用户与制造厂商定。表1
项
输送的容器直径
平顶链线速度
输瓶机量大长度
输瓶机高度
机械工业部1994·07-18批准
单
位
mm
m/min
m
m
数
值
50~90
5~50
14
0.5~2.1
1995-07-01实施
)

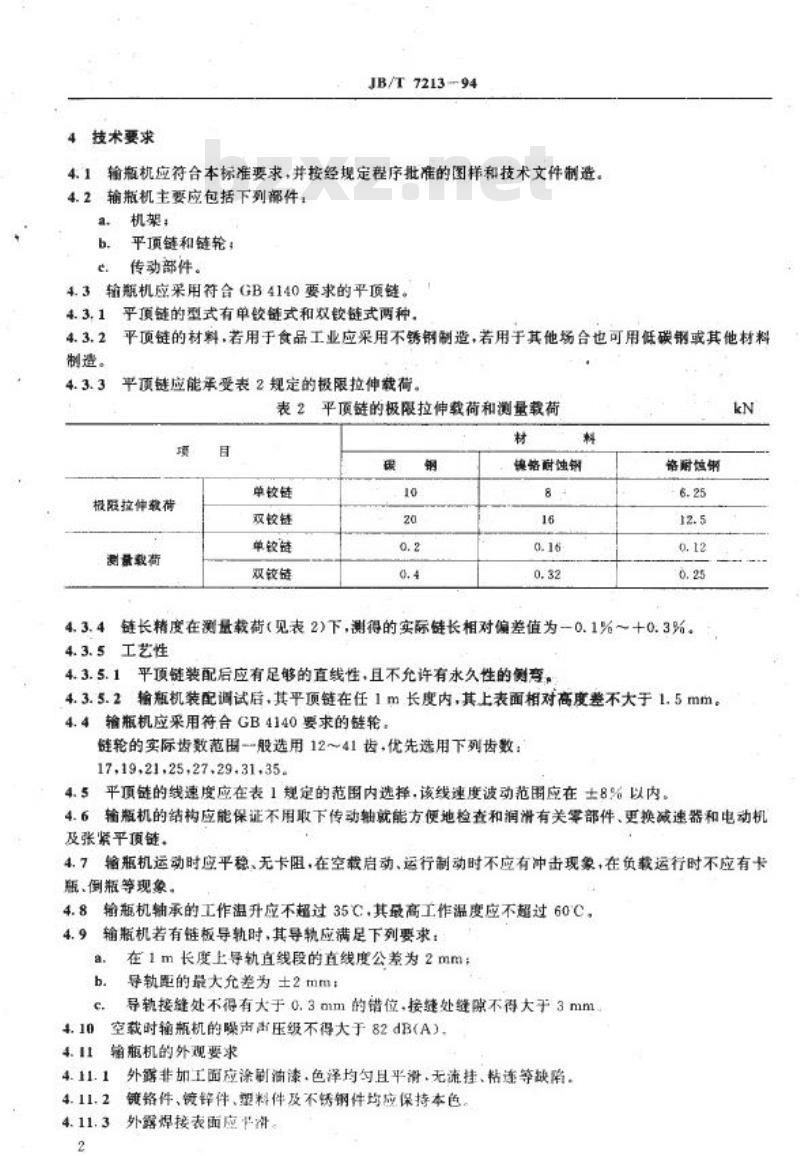

4技术要求
JB/T 7213 -94
4.1输瓶机应符合本标准要求，并按经规定程序批准的图样和技术文件制造。4.2输瓶机主要应包括下列部件，a.
机架；
平顶链和链轮；
b.
传动部件，
e.
4.3输瓶机应采用符合GB4140要求的平顶链。4.3.1
4.3.2
制造。
4.3.3
平顶链的型式有单铰链式和双铰链式两种平项链的材料，若用于食品工业应采用不锈钥制造，若用于其他场合也可用低碳钢或其他材料平链应能承受表2规定的极限拉伸载荷。表2平顶链的极限拉伸载荷和测量载荷项
极限拉伸教荷
测景载荷
目
单铰链
双铰链
单钦链
双铰链
银
钢
10
20
0.2
0.4
材
料
锦铬耐蚀钢
8
16
0.16
0.32
铬附销
· 6.25
12.5
0.12
0.25
链长精度在测量载荷（见表2)下，测得的实际链长相对偏差值为一0.1%～十0.3%。4.3.4
4.3.5工艺性
4.3.5.1平顶链装配后应有足够的直线性，且不允许有永久性的侧变。4.3.5.2输瓶机装配调试后，其平顶链在任1m长度内，其上表面相对高度差不大于1.5mm。4.4输瓶机应采用符合GB4140要求的链轮。链轮的实际齿数范围--般选用12～41齿，优先选用下列齿数：17,19,21,25,2729.31.35。
4.5平顶链的线速度应在表1规定的范围内选择，该线速度波动范围应在士8%以内。kN
4.6输瓶机的结构应能保证不用取下传动轴就能方便地检查和润滑有关零部件、更换减速器和电动机及张紧平顶链。
4.7输瓶机运动时应平稳、无卡阻，在空载启动、运行制动时不应有冲击现象，在负载运行时不应有卡瓶、倒瓶等现象。
4.8输瓶机轴承的工作温升应不超过35℃，其最高工作温度应不超过60C。4.9输瓶机若有链板导轨时，其导轨应满足下列要求：a.
b.
c.
4.10
4. 11
在1m长度上导轨直线段的直线度公差为2mm；导轨距的最大允差为士2mm：
导轨接缝处不得有大于0.3mm的错位.接缝处缝隙不得大于3mm.空载时输瓶机的噪声声压级不得大于82dB（A）。输瓶机的外观要求
4. 11.1
4.11.2
4.11.3
2
外露非加工面应涂制油漆，色泽均勾且平滑.无流挂、粘连等缺陷，镀铬件、镀锌件、塑料件及不锈钢件均应保持本色。外露焊接表面应严滑
4.12.输瓶机的安全要求
JB/T7213--94
4.12.1、输瓶机的电气控制应安全、可靠，各电气接头应联接牢围，电线无割断、擦伤或其他损伤、，其绝缘电阻不得低于.1M。输瓶机的金属外壳应有良好的接地措施，4.12.2输瓶机上有可能伤及人体的部位，应有防护罩。4.13在两班制工作条件下，首次大修期为10000h。4.14在用户遵守产品贮存、安装、使用规则的条件下，产品自发货之日起18不月内，用户安装之日起\12个月内，确因制造质量不良而不能正常工作时.制造厂应无偿为用户修理或更换（易损件除外）。5试验方法

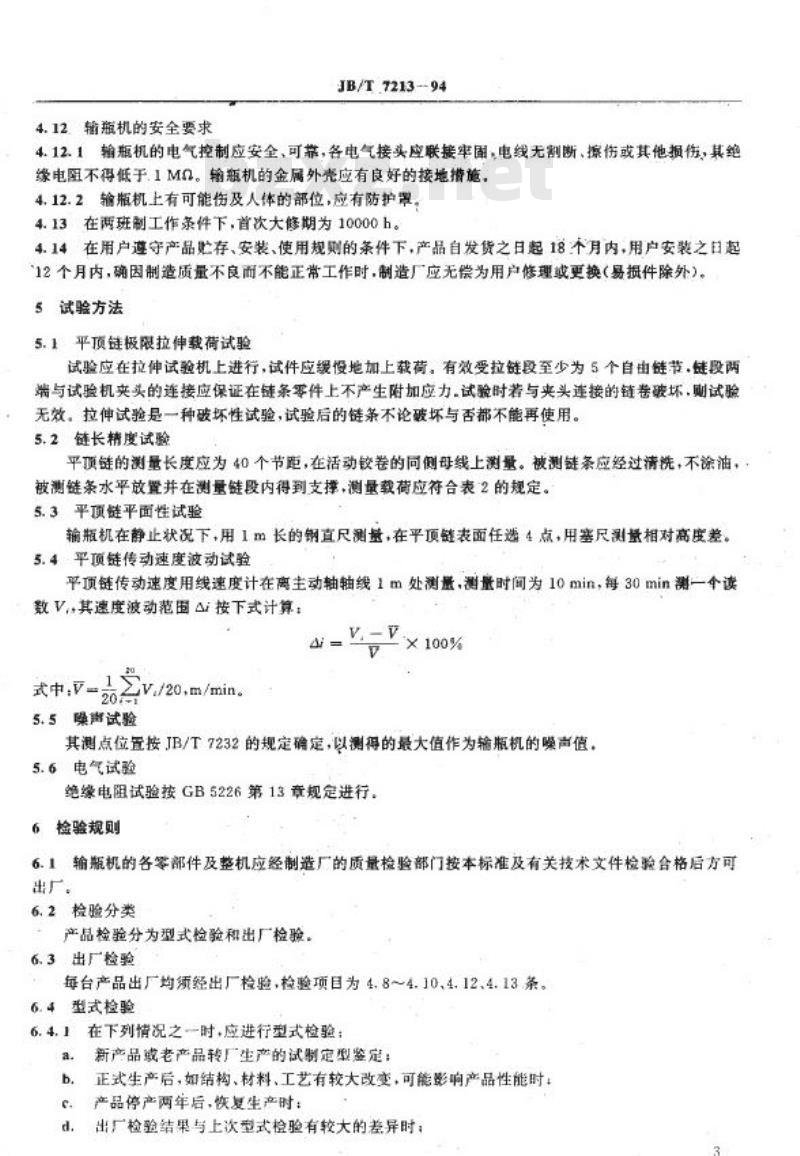

5.1平顶链极限拉伸载荷试验
试验应在拉伸试验机上进行，试件应缓慢地加上载，有效受拉链段至少为5个自由链节，链段两端与试验机夹头的连接应保证在链条零件上不产生附加应力。试验时若与夹头连接的链卷破坏，则试验无效。拉伸试验是一种破坏性试验，试验后的链条不论破坏与否都不能再使用。5.2链长精度试验
平顶链的测量长度应为40个节距，在活动铰卷的同侧母线上测量。被测链条应经过清洗，不涂油，被测链条水平放置并在测量链段内得到支撑，测量载荷应符合表2的规定。5.3平顶链平面性试验
输瓶机在静止状况下，用1m长的钢直尺测量，在平顶链表面任选4点，用塞尺测量相对高度差。5.4平项链传动速度波动试验
平项链传动速度用线速度计在离主动轴轴线1m处测，测量时间为10min，每30min测一个读数V,其速度波动范围△/按下式计算：V.-V
×100%
式中.V-
V./20,m/min。
20台
5.5噪声试验
其测点位直按JB/T7232的规定确定，以测得的最大值作为输瓶机的噪声值。5.6电气试验
绝缘电阻试验按GB5226第13章规定进行。6检验规则
6.1辅瓶机的各零部件及整机应经制造厂的质量检验部门按本标准及有关技术文件检验合格后方可出厂。
6.2检验分类
产品检验分为型式检验和出厂检验。6.3出厂检验
每台产品出厂均须经出厂检验，检验项目为4.8～4.10.4.12.4.13.条。6.4型式检验
6.4.1在下列情况之时，应进行型式检验：新产品或老产品转厂生产的试制定型监定：a.
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时，b.
e
d.
产品停产两年后，恢复生产时：出广检验结果与上次型式检验有较大的差异时；3
JB/T7213-94
国家质量监替机构提出进行型式检验的要求时，6.4.2型式检验的检验项目按本标准第4章所规定的全部项目进行检验。按生产批量的10%抽样，但不少于一台。
6.4.3型式检验可在用户处进行。7标志、包装，运输与贮存

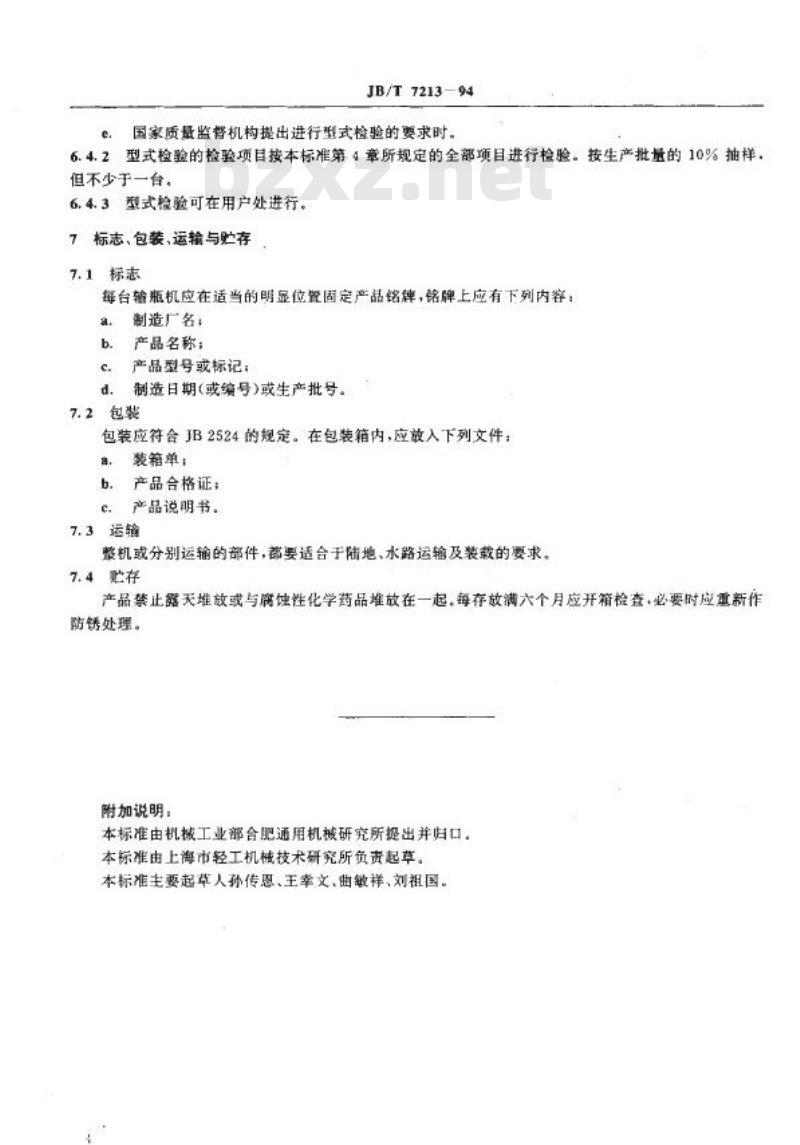

7.1标志
每台输瓶机应在适当的明显位置固定产品铭牌，铭牌上应有下列内容：制造厂名；
a.
b.
e
d.
产晶名称：
产品型号或标记：
制造日期(或编号)或生产批号。7.2包装
包装应符合JB2524的规定。在包装箱内，应放入下列文件：a.
b.
装箱单：
产品合格证：
e.产品说明书。
7.3运输
繁机或分别运输的部件，都要适合于陆地，水路运输及装载的要求。7.4贮存
产品禁止露天堆放或与离蚀性化学药品堆放在一起。每存放满六个月应开箱检查必要时应重新作防锈处理。
附加说明：
本标准由机械工业部合肥通用机械研究所提出并归口。本标准由上海市轻工机械技术研究所负责起草。本标准主要起草人孙传恩、王率文、曲敏样、刘祖国，
