- JB/T 7047-1999 滚动轴承 深沟球轴承振动(加速度)技术条件
【机械行业标准(JB)】 滚动轴承 深沟球轴承振动(加速度)技术条件
本网站 发布时间:
2024-08-07 16:56:52
- JB/T7047-1999
- 已作废
标准号:
JB/T 7047-1999
标准名称:
滚动轴承 深沟球轴承振动(加速度)技术条件
标准类别:
机械行业标准(JB)
英文名称:
Rolling bearings - Deep groove ball bearings - Vibration (acceleration) technical requirements标准状态:
已作废-
发布日期:
1999-06-28 -
实施日期:
2000-01-01 -
作废日期:
2006-10-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
1.53 MB
标准简介/下载
点击下载
标准简介:
标准下载解压密码:www.bzxz.net
JB/T 7047-1999 本标准是对 JB/T 7047-93《滚动轴承 深沟球轴承振动(加速度)技术条件》的修订。在以下方面作了修改: ——按 GB/T 272-1993 的规定对直径系列作了相应修改; ——增加了相应的振动值;补充了各直径系列对应的振动值; ——按有关规定作了编辑性修改。 本标准规定了外形尺寸符合 GB/T 276-1993《滚动轴承 深沟球轴承外形尺寸》中 0、2、3 直径系列,公称内径 3~120mm,径向游隙符合 GB/T 4640-1993《滚动轴承 径向游隙》0 组游隙的深沟球轴承振动(加速度)技术条件。 本标准 Z 组是对通用轴承的基本要求,选用于轴承制造厂对成品轴承的生产检验,轴承上不标注“Z”。 Z1、Z2、Z3 和 Z4 组适合于生产厂对轴承的生产检验和用户验收。 JB/T 7047-1999 滚动轴承 深沟球轴承振动(加速度)技术条件 JB/T7047-1999
标准内容
部分标准内容:

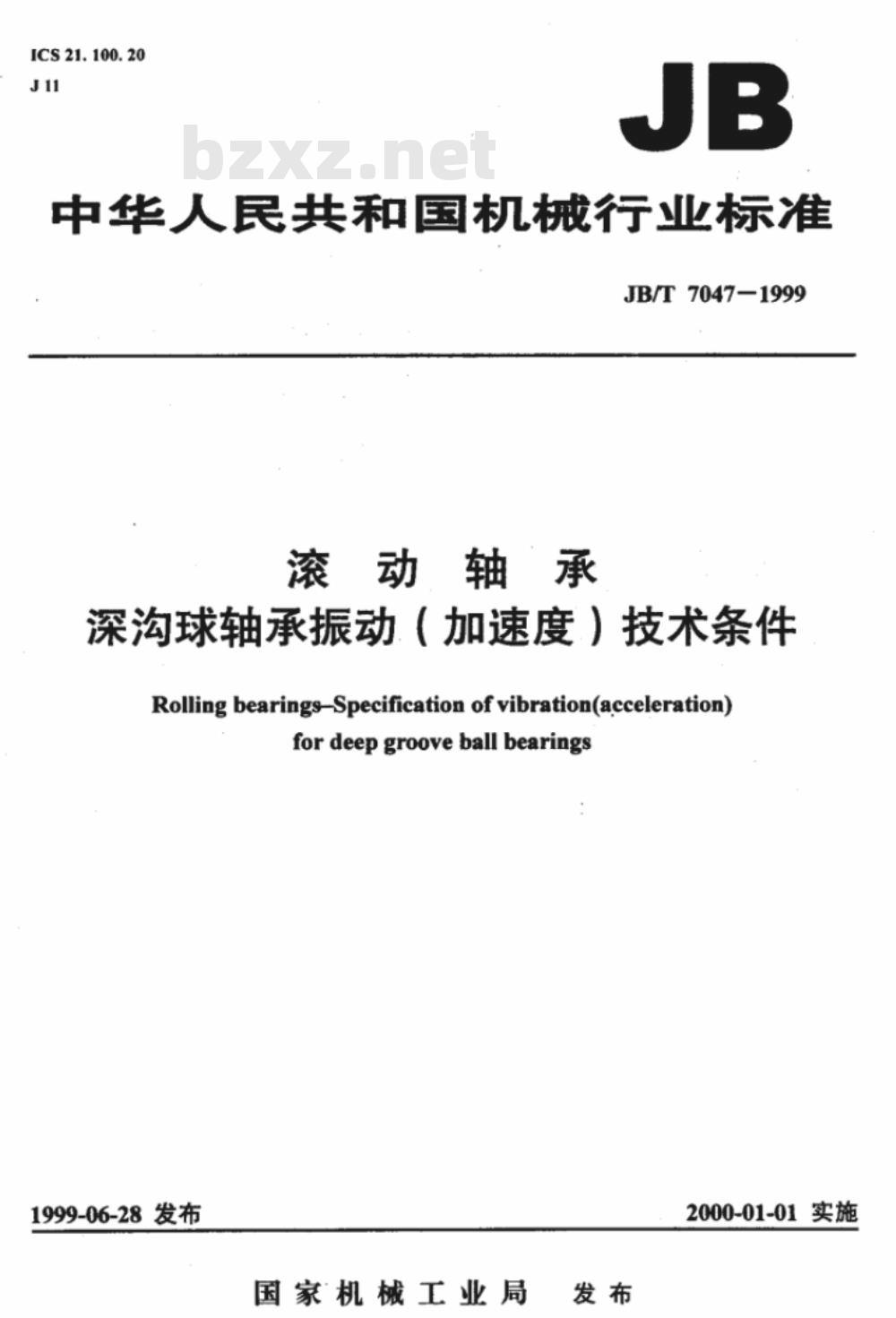

ICS21.100.20
中华人民共和国机械行业标准
JB/T7047-1999
滚动轴承
深沟球轴承振动(加速度)技术条件Rolling bearings-Specification of vibration(acceleration)fordeepgrooveballbearings
1999-06-28发布
国家机械工业局bZxz.net
2000-01-01实施
JB/T7047-1999

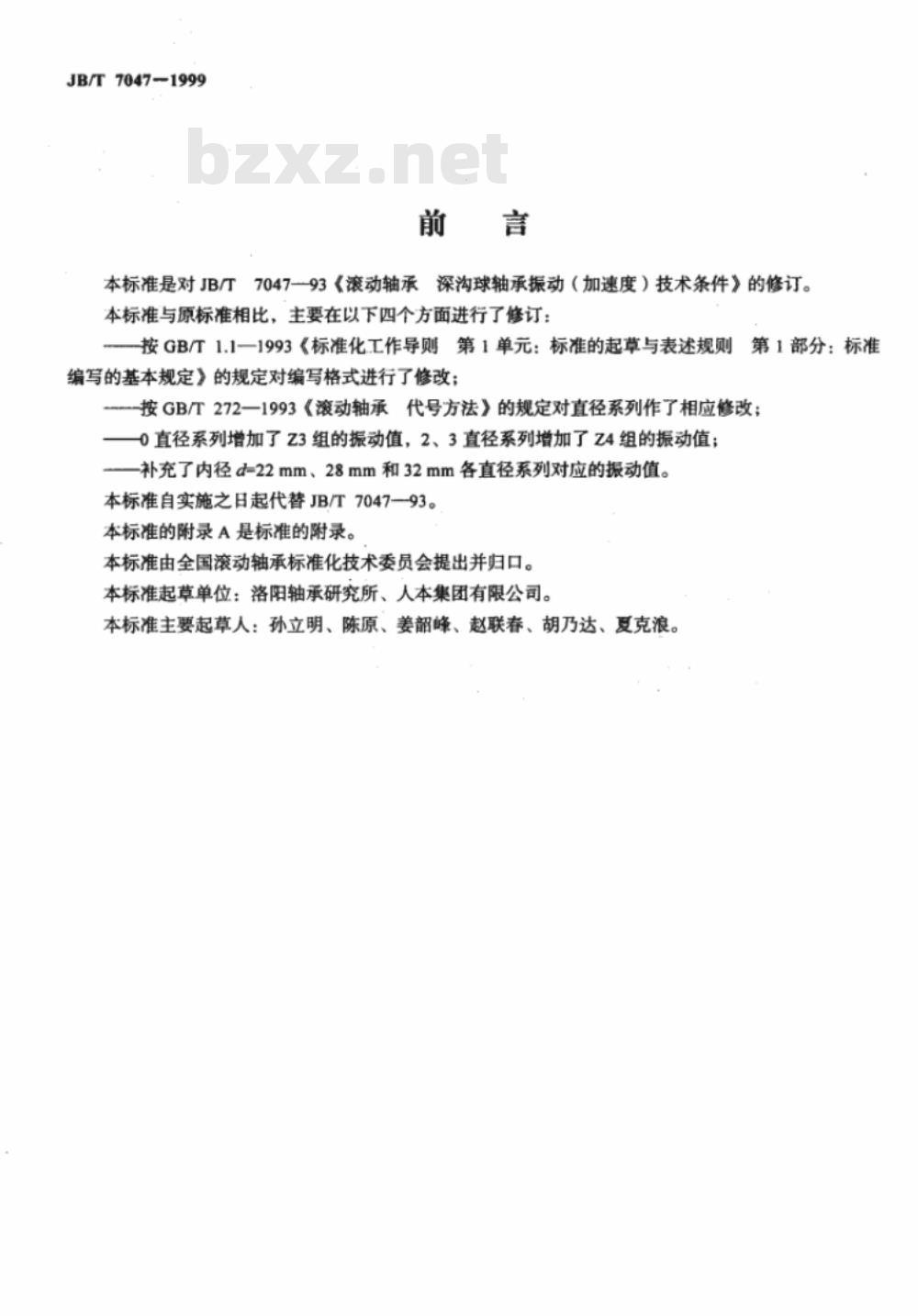

本标准是对JB/7047一93《滚动轴承深沟球轴承振动(加速度)技术条件》的修订。本标准与原标准相比,主要在以下四个方面进行了修订:按GB/T1.1一1993《标准化工作导则第1单元:标准的起草与表述规则第1部分:标准编写的基本规定》的规定对编写格式进行了修改:按GB/T272一1993《滚动轴承代号方法》的规定对直径系列作了相应修改;0直径系列增加了Z3组的振动值,2、3直径系列增加了Z4组的振动值;补充了内径d=22mm、28mm和32mm各直径系列对应的振动值。本标准自实施之日起代替JB/T7047—93。本标准的附录A是标准的附录。
本标准由全国滚动轴承标准化技术委员会提出并归口。本标准起草单位:洛阳轴承研究所、人本集团有限公司。本标准主要起草人:孙立明、陈原、姜韶峰、赵联春、胡乃达、夏克浪。1范围

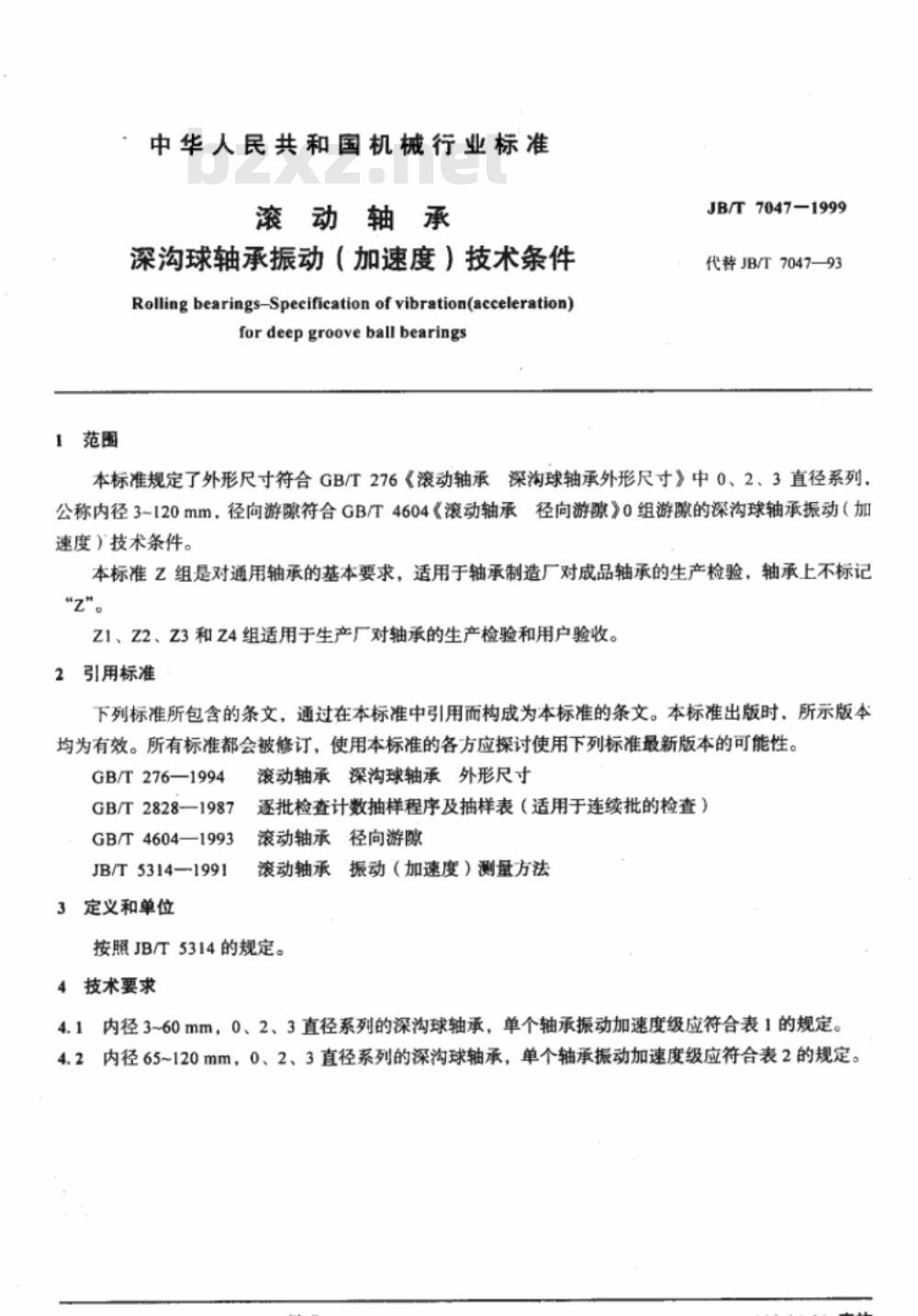

中华人民共和国机械行业标准
滚动轴承
深沟球轴承振动(加速度)技术条件Rolling bearings-Specification ofvibration(acceleration)fordeepgrooveballbearings
JB/T7047-1999
代替JB/T7047—93
本标准规定了外形尺寸符合GB/T276《滚动轴承深沟球轴承外形尺寸》中0、2、3直径系列,公称内径3~120mm,径向游隙符合GB/T4604《滚动轴承径向游隙》0组游隙的深沟球轴承振动(加速度)技术条件。
本标准乙组是对通用轴承的基本要求,适用于轴承制造厂对成品轴承的生产检验,轴承上不标记\z\。
Z1、Z2、Z3和Z4组适用于生产厂对轴承的生产检验和用户验收。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时.所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T276—1994
GB/T28281987
GB/T4604—1993
JB/T 53141991
3定义和单位
滚动轴承深沟球轴承外形尺寸
逐批检查计数抽样程序及抽样表(适用于连续批的检查)滚动轴承径向游隙
滚动轴承振动(加速度)测量方法按照JB/T5314的规定。
4技术要求

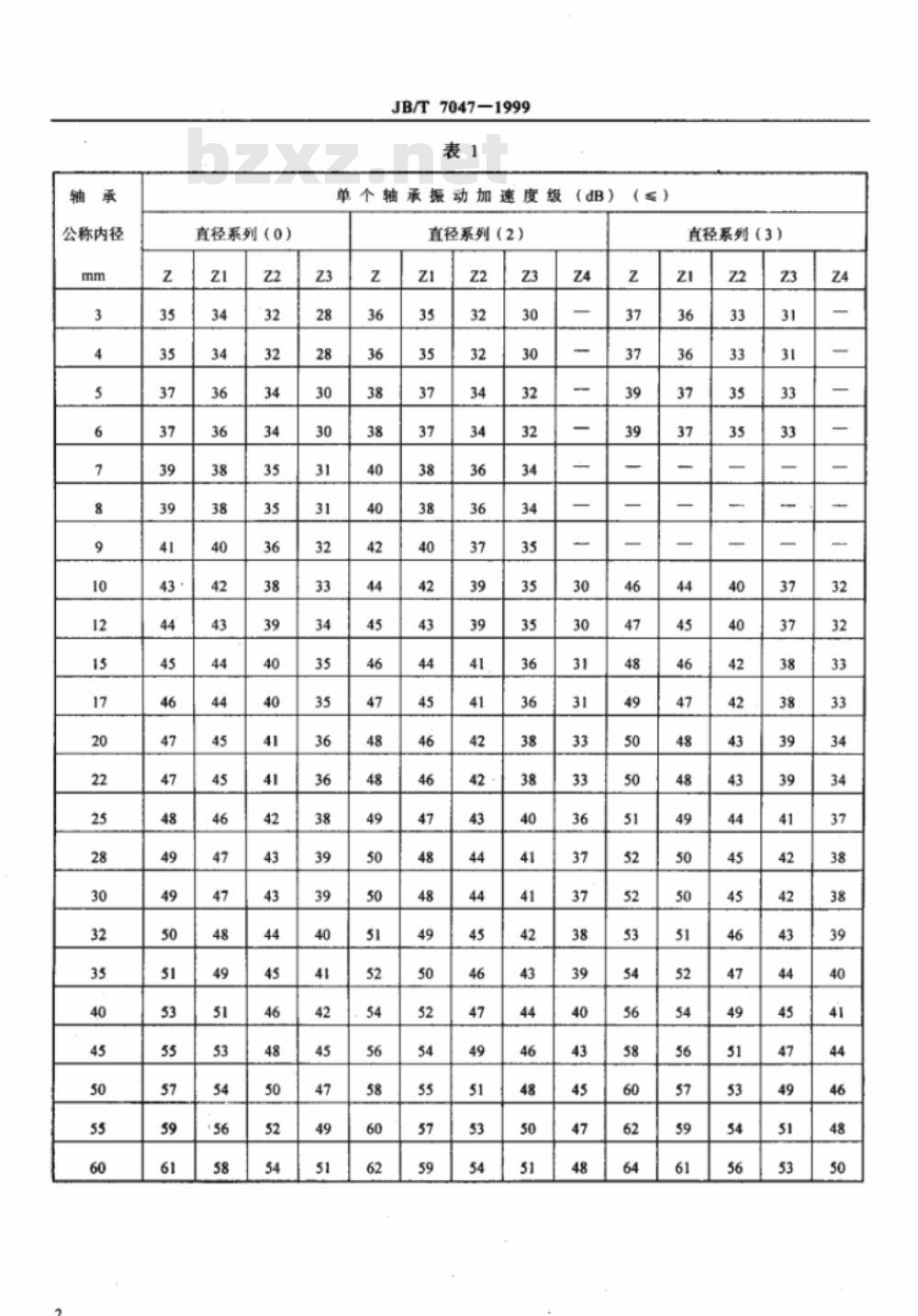

4.1内径3~60mm,0、2、3直径系列的深沟球轴承,单个轴承振动加速度级应符合表1的规定。4.2内径65~120mm,0、2、3直径系列的深沟球轴承,单个轴承振动加速度级应符合表2的规定承
公称内径
直径系列(0)
JB/T7047-1999
单个轴承振动加速度级
直径系列(2)
直径系列(3)
公称内径

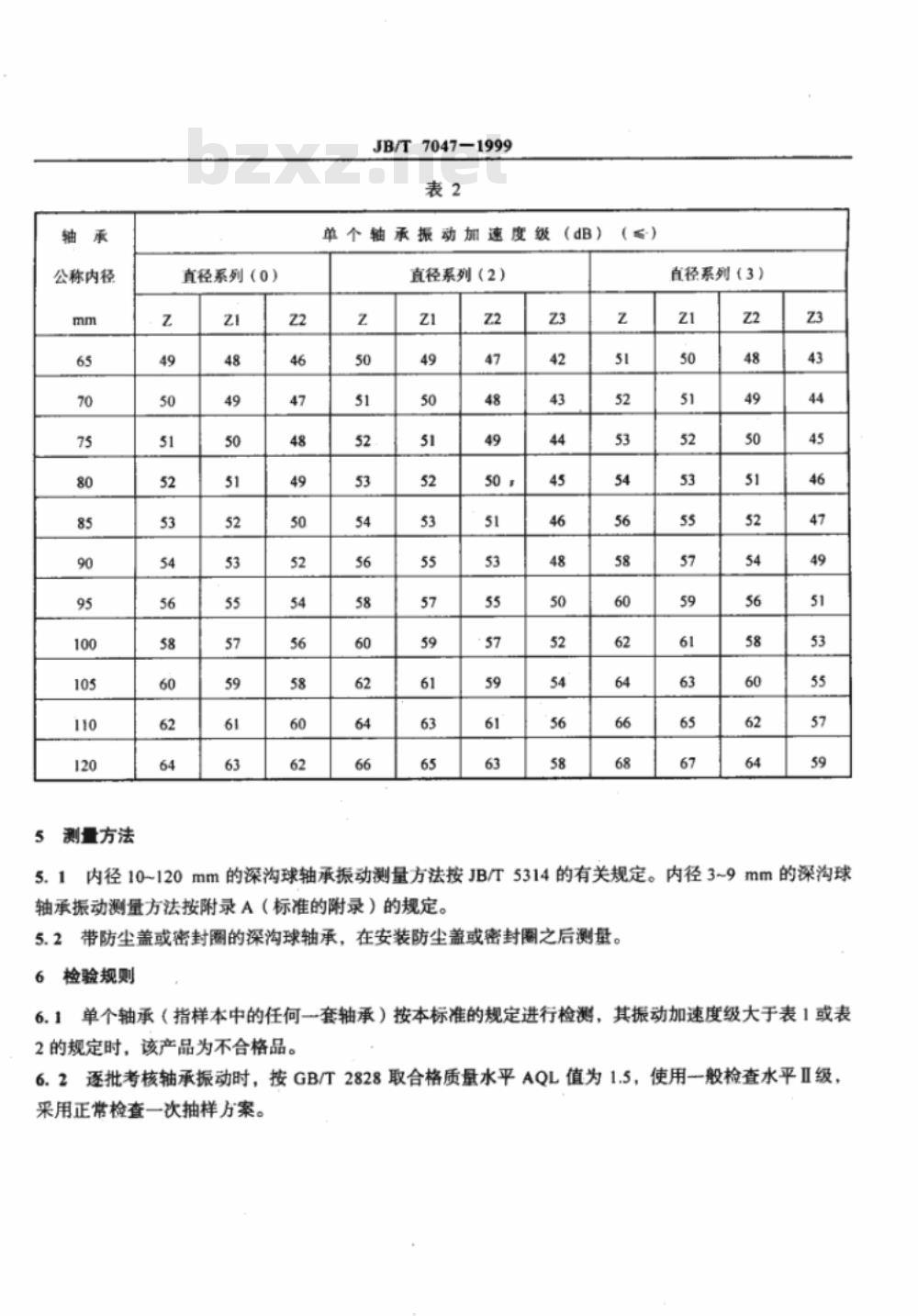

5测量方法
直径系列(0)
JB/T7047—1999
单个轴承振动加速度级
直径系列(2)
(dB)
直径系列(3)
5.1内径10~120mm的深沟球轴承振动测量方法按JB/T5314的有关规定。内径3~9mm的深沟球轴承振动测量方法按附录A(标准的附录)的规定。5.2带防尘盖或密封圈的深沟球轴承,在安装防尘盖或密封圈之后测量。6检验规则
6.1单个轴承(指样本中的任何一套轴承)按本标准的规定进行检测,其振动加速度级大于表1或表2的规定时,该产品为不合格品。6.2逐批考核轴承振动时,按GB/T2828取合格质量水平AQL值为1.5,使用般检查水平Ⅱ级,采用正常检查一次抽样方案。
JB/T7047—1999
附录A
(标准的附录)
测量方法
A1内径3~9mm的深沟球轴承振动测量方法如下:a)主轴转速为1500r/min±30r/min;b)与轴承内径配合的心轴公差采用5:c)对被测轴承静止外圈施加的合成轴向载荷按表A1的规定,误差为±3N;d)传振杆质量应为21g±1g,传振杆的形状尺寸应符合图AI的规定;e)其它要求均按JB/T5314的规定。表A1
轴承公称内径
H9-80XSW
传振杆材料:GCr15
合成轴向载荷
SΦ4:YG系列硬质合金(硬度不应低于84.5HRA,表面粗糙度R值不大于0.125μm)。图A1
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国机械行业标准
JB/T7047-1999
滚动轴承
深沟球轴承振动(加速度)技术条件Rolling bearings-Specification of vibration(acceleration)fordeepgrooveballbearings
1999-06-28发布
国家机械工业局bZxz.net
2000-01-01实施
JB/T7047-1999
本标准是对JB/7047一93《滚动轴承深沟球轴承振动(加速度)技术条件》的修订。本标准与原标准相比,主要在以下四个方面进行了修订:按GB/T1.1一1993《标准化工作导则第1单元:标准的起草与表述规则第1部分:标准编写的基本规定》的规定对编写格式进行了修改:按GB/T272一1993《滚动轴承代号方法》的规定对直径系列作了相应修改;0直径系列增加了Z3组的振动值,2、3直径系列增加了Z4组的振动值;补充了内径d=22mm、28mm和32mm各直径系列对应的振动值。本标准自实施之日起代替JB/T7047—93。本标准的附录A是标准的附录。
本标准由全国滚动轴承标准化技术委员会提出并归口。本标准起草单位:洛阳轴承研究所、人本集团有限公司。本标准主要起草人:孙立明、陈原、姜韶峰、赵联春、胡乃达、夏克浪。1范围
中华人民共和国机械行业标准
滚动轴承
深沟球轴承振动(加速度)技术条件Rolling bearings-Specification ofvibration(acceleration)fordeepgrooveballbearings
JB/T7047-1999
代替JB/T7047—93
本标准规定了外形尺寸符合GB/T276《滚动轴承深沟球轴承外形尺寸》中0、2、3直径系列,公称内径3~120mm,径向游隙符合GB/T4604《滚动轴承径向游隙》0组游隙的深沟球轴承振动(加速度)技术条件。
本标准乙组是对通用轴承的基本要求,适用于轴承制造厂对成品轴承的生产检验,轴承上不标记\z\。
Z1、Z2、Z3和Z4组适用于生产厂对轴承的生产检验和用户验收。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时.所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T276—1994
GB/T28281987
GB/T4604—1993
JB/T 53141991
3定义和单位
滚动轴承深沟球轴承外形尺寸
逐批检查计数抽样程序及抽样表(适用于连续批的检查)滚动轴承径向游隙
滚动轴承振动(加速度)测量方法按照JB/T5314的规定。
4技术要求
4.1内径3~60mm,0、2、3直径系列的深沟球轴承,单个轴承振动加速度级应符合表1的规定。4.2内径65~120mm,0、2、3直径系列的深沟球轴承,单个轴承振动加速度级应符合表2的规定承
公称内径
直径系列(0)
JB/T7047-1999
单个轴承振动加速度级
直径系列(2)
直径系列(3)
公称内径
5测量方法
直径系列(0)
JB/T7047—1999
单个轴承振动加速度级
直径系列(2)
(dB)
直径系列(3)
5.1内径10~120mm的深沟球轴承振动测量方法按JB/T5314的有关规定。内径3~9mm的深沟球轴承振动测量方法按附录A(标准的附录)的规定。5.2带防尘盖或密封圈的深沟球轴承,在安装防尘盖或密封圈之后测量。6检验规则
6.1单个轴承(指样本中的任何一套轴承)按本标准的规定进行检测,其振动加速度级大于表1或表2的规定时,该产品为不合格品。6.2逐批考核轴承振动时,按GB/T2828取合格质量水平AQL值为1.5,使用般检查水平Ⅱ级,采用正常检查一次抽样方案。
JB/T7047—1999
附录A
(标准的附录)
测量方法
A1内径3~9mm的深沟球轴承振动测量方法如下:a)主轴转速为1500r/min±30r/min;b)与轴承内径配合的心轴公差采用5:c)对被测轴承静止外圈施加的合成轴向载荷按表A1的规定,误差为±3N;d)传振杆质量应为21g±1g,传振杆的形状尺寸应符合图AI的规定;e)其它要求均按JB/T5314的规定。表A1
轴承公称内径
H9-80XSW
传振杆材料:GCr15
合成轴向载荷
SΦ4:YG系列硬质合金(硬度不应低于84.5HRA,表面粗糙度R值不大于0.125μm)。图A1
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
