【机械行业标准(JB)】 塑料薄膜和纸压敏粘贴标牌 技术条件

J29免费标准bzxz.net

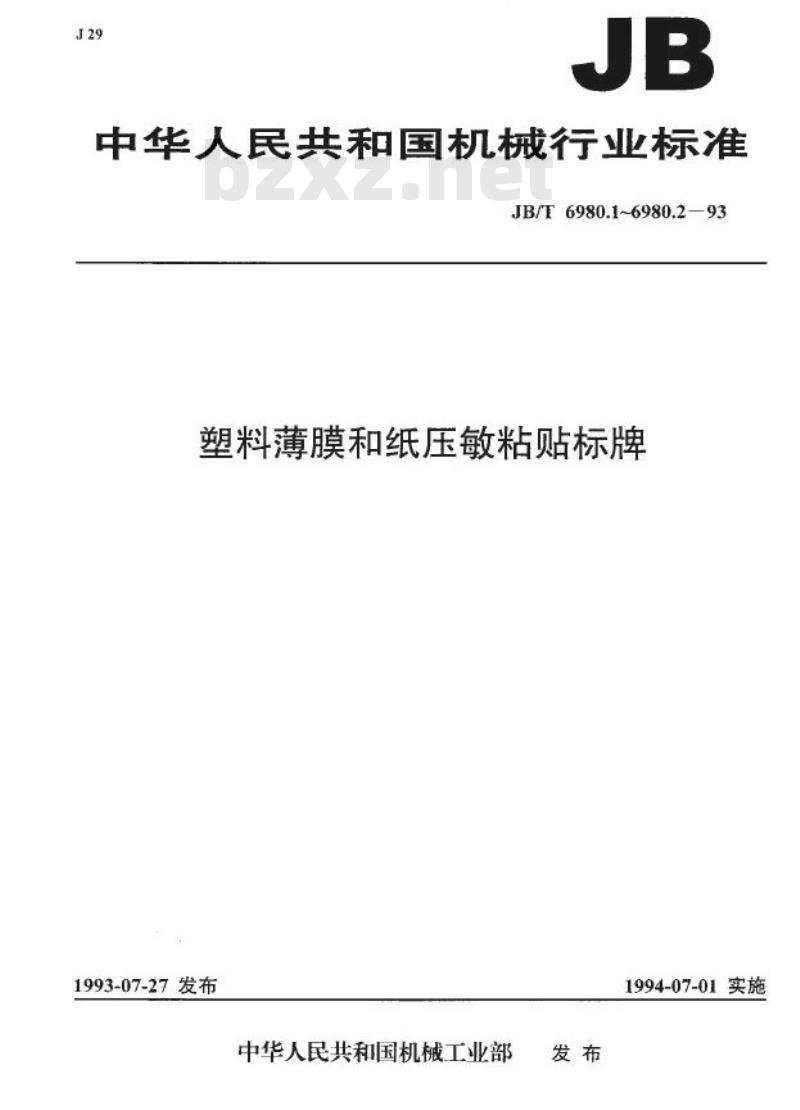

JB
中华人民共和国机械行业标准
JB/T6980.1~6980.2—93
塑料薄膜和纸压敏粘贴标牌
1993-07-27发布
中华人民共和国机械工业部
发布
1994-07-01实施

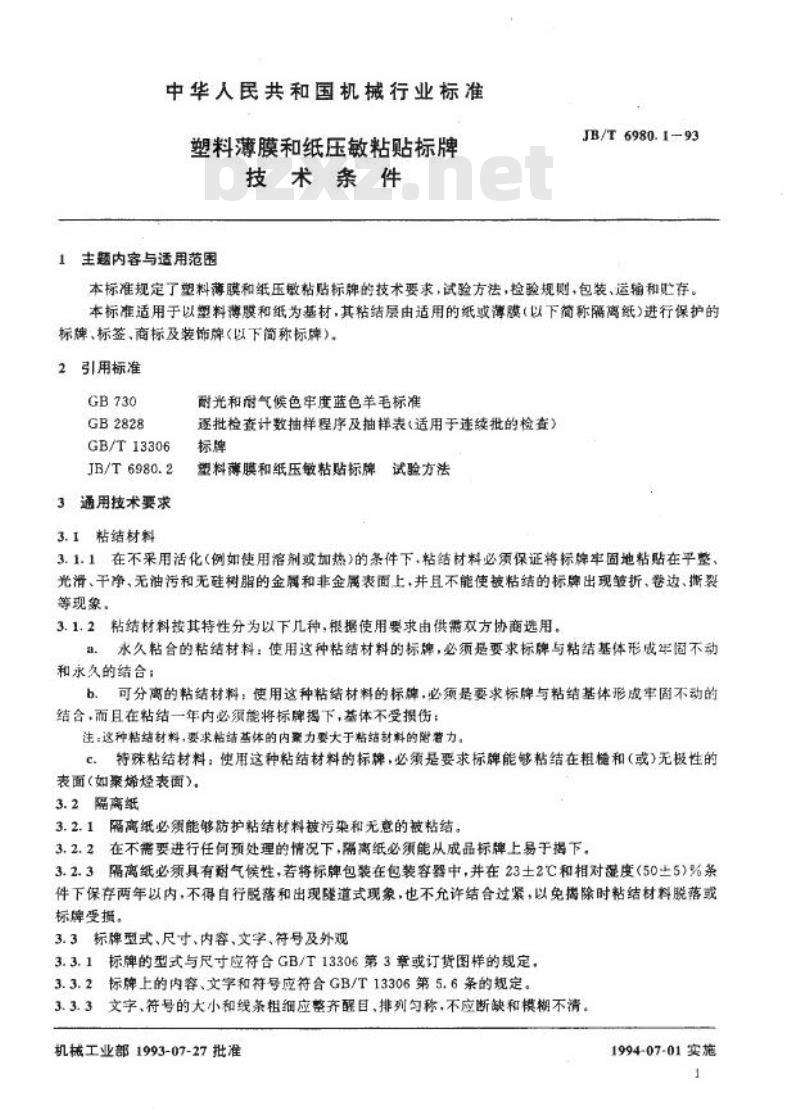

中华人民共和国机械行业标准
塑料薄膜和纸压敏粘贴标牌
技术条件
1、主题内容与适用范围
JB/T 6980.1-93
本标准规定了塑料薄膜和纸压微粘贴标牌的技术要求，试验方法，检验规则，包装、运输和必存。本标准适用于以塑料薄膜和纸为基材，其粘结层由适用的纸或薄膜(以下简称隔离纸)进行保护的标牌、标签、商标及装饰牌(以下简称标牌），2引用标准
GB730
GB2828
GB/T13306
JB/T6980.2
3通用技术要求
3.1粘结材料
耐光和耐气候色牢度蓝色羊毛标准逐批检套计数抽样程序及抽样表（适用于违续批的检套）标牌
塑料薄膜和纸压敏粘贴标牌试验方法3.1.1在不采用活化（例如使用溶剂或加热)的条件下，粘结材料必须保证将标牌率固地粘贴在平整、光滑、干净、无油污和无硅树脂的金属和非金属表面上，并且不能使披粘结的标牌出现皱折、卷边、撕裂等现象，
3.1.2粘结材料接其特性分为以下几种，根据使用要求由供需效方协商选用，a.永久粘合的粘结材料：使用这种粘结材料的标牌，必须是要求标牌与粘结基体形成年固不动和永久的结合：
b.可分离的粘结材料：使用这种粘结材料的标牌，必须是要求标牌与粘结基体形皮率固不动的结合，而目在站结一年内必须差将标牌损下，基体不受提伤：注：这种粘结材料，要求粘结基体的内密力要大于粘结材料的附营力。特殊粘结材料：使用这种粘结材料的标牌，必须是要求标牌能够粘结在粗橙和（或）无极性的C
表面（如聚烯烃表面）。
3.2隔离纸
3.2.1隔高纸必须能够防护粘结材料被污染和无意的被粘结。3.2.2在不需要进行任何预处理的情况下，隔离纸必须能从成品标牌上易于揭下。3.2.3隔离纸必须具有对气候性，若将标牌包装在包装容器中，并在23士2℃和相对湿度（50土5)%条件下保存两年以内，不得自行脱落和出现隧道式现象，也不允许结合过紧，以免揭除时粘结材料脱落或标牌受损。
3.3标牌型式、尺寸、内容、文字、符导及外观3.3.1标牌的型式与尺寸应符合GB/T13306第3章或订货图样的规定，3.3.2标牌上的内容、文字和符号应符合GB/T13306第5.6条的规定。3.3.3文字、符号的大小和线条粗细应整齐醒目、排列匀称，不应断缺和模糊不清。机械工业部1993-07-27批准
1994-07-01实施
1
JB/T6980.1-93

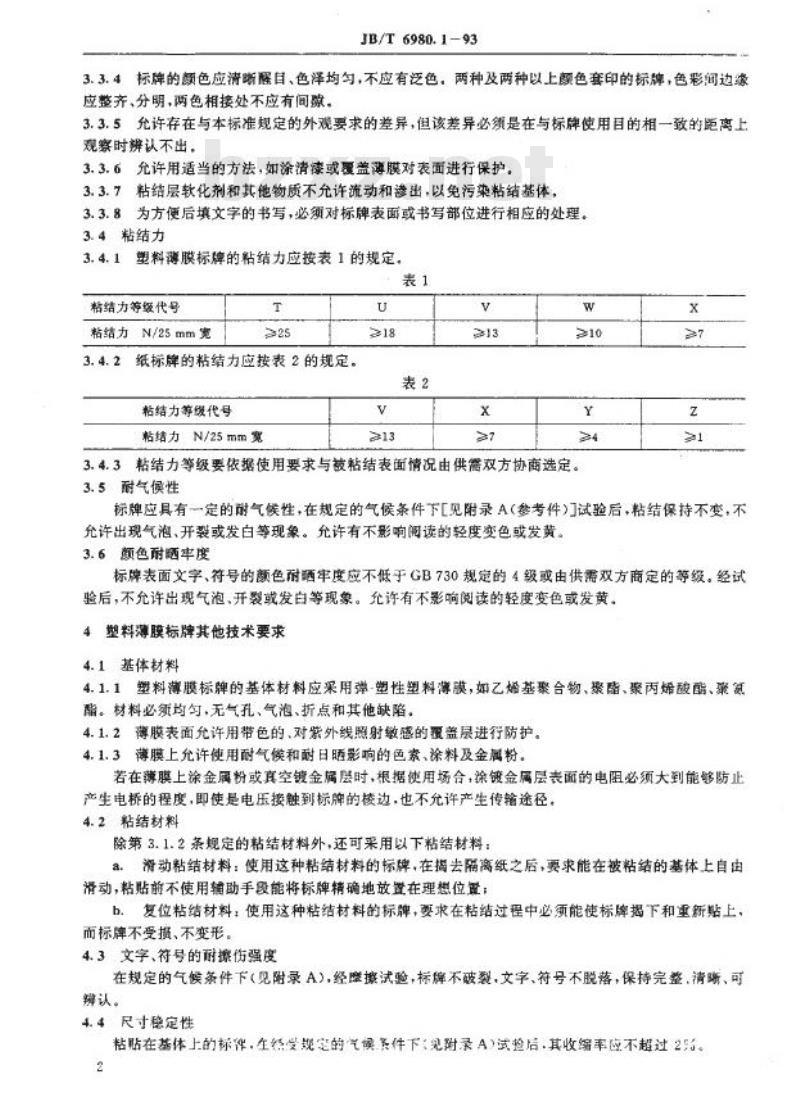

3.3.4标牌的颜色应清晰醒目、色泽均匀，不应有泛色，两种及两种以上颜色套印的标牌，色彩闻边缘应整齐、分明、两色相接处不应有间骤。3.3.5允许存在与本标准规定的外观要求的差异，但该差异必须是在与标牌使用目的相一致的距离上观察时辨认不出，
3.3.6允许用适当的方法，如涂清漆或覆盖薄膜对表面进行保护。3.3.7粘结层软化剂和其他物质不允许流动和渗出，以免污染粘结基体，3.3.8为方便后填文字的书写，必须对标牌表面或书写部位进行相应的处理。3.4粘结力
3.4.1塑料薄膜标牌的粘结力应按表1的规定。表1
粘结力等级代号
粘结力N/25mm宽
T
>25
3.4.2纸标牌的粘结力应按表2的规定。粘结力等缓代号
粘结力N/25mm宽
U
>18
V
13
表2
V
>13
x
7
w
>10
4
3.4.3粘结力等级要依据使用要求与被粘结表面情况由供需双方协商选定。3.5耐气候性
x
7
z
1
标牌应具有一定的谢气候性，在规定的气候条件下[见附录A（参考件)试验后，粘结保持不变，不允许出现气泡、开裂或发白等现象。允许有不影响读的轻度变色或发黄。3.6颜色耐晒率度
标牌表面文字、符号的额色耐晒牢度应不低于GB730规定的4级或由供需双方商定的等级。经试验后，不允许出现气泡、开裂或发白等现象。允许有不影响阅读的轻度变色或发黄。4型料薄膜标牌其他技术要求
4.1基体材料
4.1.1塑料薄膜标牌的基体材料应采用弹-塑性塑料薄膜，如乙婚基聚合物、聚酯、聚丙烯酸酯、桑氮酯。材料必须均钉，无气乱、气润、折点和其他缺陷4.1.2薄膜表面允许用带色的、对紫外线照射敏感的覆盖层进行防护。4.1.3薄膜上允许使用耐气候和耐日晒影响的色索、涂料及金属粉。若在薄膜上涂金属粉或真空镀金属悬时，根据使用场合，涂镀金属层表面的电阻必须大到能够防止产生电桥的程度，即使是电压接触到标牌的棱边，也不允许产生传输途径。4.2粘结材料
除第3.1.2条规定的粘结材料外，还可采用以下粘结材料：a.滑动粘结材料：使用这种粘结材料的标牌，在揭去隔离纸之后，要求能在被粘结的基体上自由滑动，粘贴前不使用辅助手段能将标牌精确地放置在理懋位置：b.复位粘结材料：使用这种粘结材料的标牌，要求在粘结过程中必须能使标牌揭下和重新贴上。而标牌不受损、不变形。
4.3文字、符号的耐擦伤强度
在规定的气候条件下（见附录A)，经摩擦试验，标牌不破裂、文字、符号不脱落，保持完整.清晰、可辨认。
4.4尺寸稳定性
粘贴在基体上的标件，生经受规定的气候系件下<见附录A)试验后.其收缩率应不超过2。2

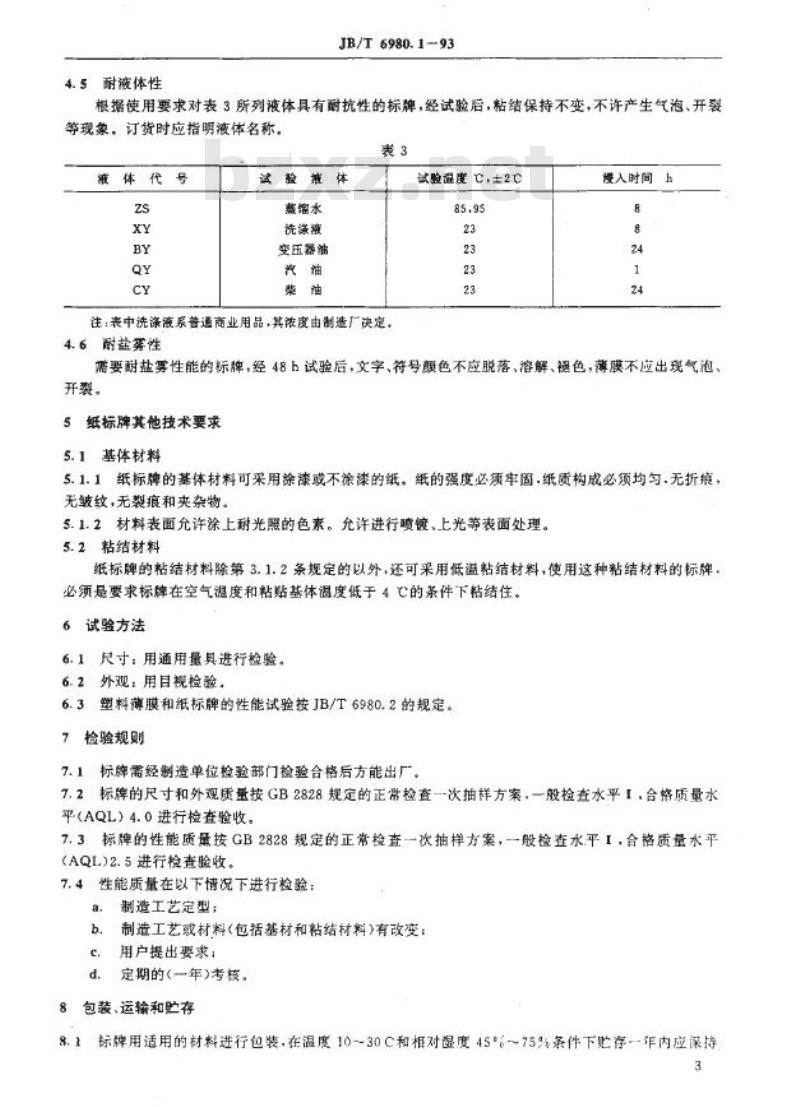

4.5耐液体性
JB/T 6980.1-93
根据使用要求对表3所列液体具有耐抗性的标牌，经试验后，粘结保持不变，不许产生气泡、开裂等现象，订货时应指明液体名称。表3
兼体代号
zs
XY
BY
QY
CY
试验液体
蒸缩水
洗涤液
变压器油
汽油
柴油
注：表中洗涤液系普通商业用品，其浓度由制造广决定。4.6耐盐雾性
试验湿度,士2
85.95
23
23
23
23
漫入时间h
8
24
1
24
需要耐盐雾性能的标牌，经48b试验后，文字、符号额色不应脱落、溶解、退色，薄膜不应出现气泡、开裂。
5纸标牌其他技术要求
5.1基体材料
5.1.1纸标牌的基体材料可采用涂漆或不涂漆的纸。纸的强度必须牢固，纸质构成必须均匀.无折集，无皱纹，无裂痕和夹杂物。
5.1.2材料表面允许涂上附光照的色素。允许进行喷镀、上光等表面处理。5.2粘结材料
纸标牌的粘结材料除第3.1.2条规定的以外，还可采用低溢粘结材料，使用这种粘结材料的标牌必须是要求标牌在空气渠度和粘贴基体温度低于4℃的条件下粘结住。6试验方法
6.1尺寸：用通用量具进行检验。6.2外观：用目视检验。
6.3塑料薄膜和纸标牌的性能试验按JB/T6980.2的规定。7检验规则
7.1标牌需经制造单位检验部门检验合格后方能出厂。7.2标牌的尺寸和外观压量接GB2828规定的正常检查一次抽样方案，一般检查水平.合格质量水平（AQL）4.0进行检查验收。
7.3标牌的性能质量接GB2828规定的正常检查一次抽样方案，一般检查水平I，合格质量水平(AQL)2.5进行检查验收。
7.4性能质量在以下情况下进行检验：制造工艺定型；
a.
b.
c.
d.
制造工艺或材料(包括基材和粘结材料)有改变：用户提出要求：
定期的(一年)考核。
8包装、运输和贮存
8.1标牌用适用的材料进行包装，在温度10～30C和对湿度45*~75%条件下此存--年内应深持3
JB/T 6980.1-93

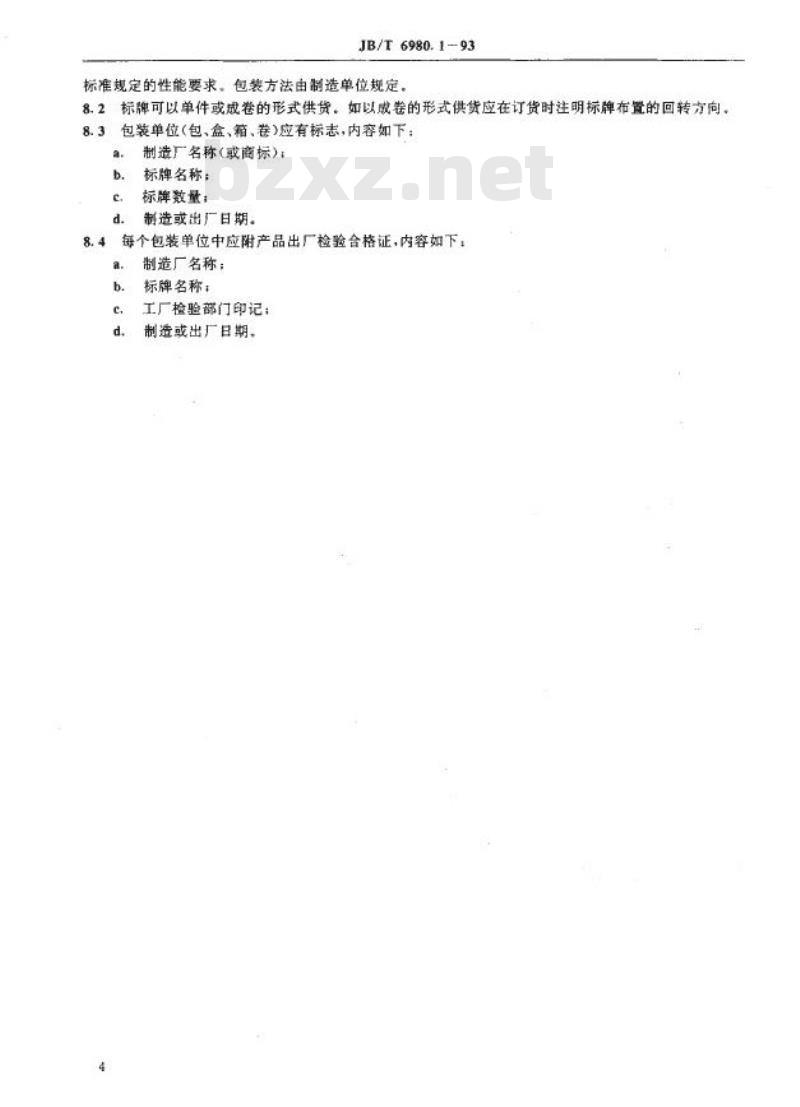

标准规定的性能要求，包装方法由制造单位规定。8.2标牌可以单件或成卷的形式供货。如以成卷的形式供货应在订货时注明标牌布置的回转方向。包装单位（包、盒、箱、卷)应有标志，内容如下：8.3
a.
b.
c.
d.
制造厂名称（或商标）
标牌名称；
标牌数量：
制造或出厂目期。
8.4每个包装单位中应附产品出厂检验合格证，内容如下：a.
b.
c.
d.
制造厂名称；
标牌名称：
工厂检验部门印记；
制造或出厂日期，
气
候
1
2
3
4
5
6
7
8
9
组
JB/T 6980.193
附录A
塑料薄膜和纸压敏粘贴标牌耐气候试验件(参考件）
表A1
试
温度C
+23±1
+23±2
+50±2
+40±2
—25±2
--40±3
+80±3
+120±3
验
持
续
168h
相对强度%
50±3
83±3
20±2
92±3
在下述条件下交替贮存168h
gh
-10±2
16b
+40±2
注；气候组8不适用于对辐射教感的塑料薄膜。附加说明：
本标准由机械工业部机械标准化研究所提出并归口。本标准由机械工业部机械标准化研究所和上海第十二机床厂负责起草，92±3

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
