【机械行业标准(JB)】 内燃机 冷却风扇 第 3 部分：冷凝式内燃机冷却风扇 技术条件

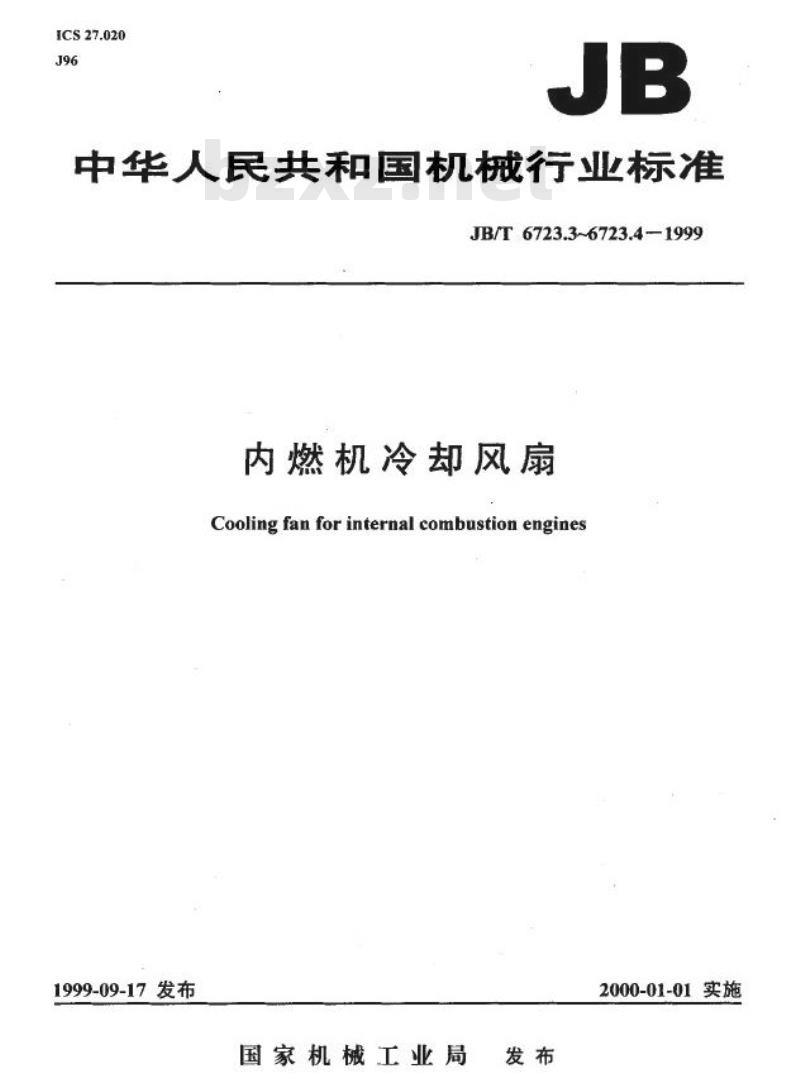

ICS27.020
J96
JB
中华人民共和国机械行业标准
JB/T6723.3~6723.4-1999
内燃机冷却风扇
Cooling fan forinternal combustion engines1999-09-17发布
国家机械工业局
发布
2000-01-01实施
JB/T 6723.3-1999

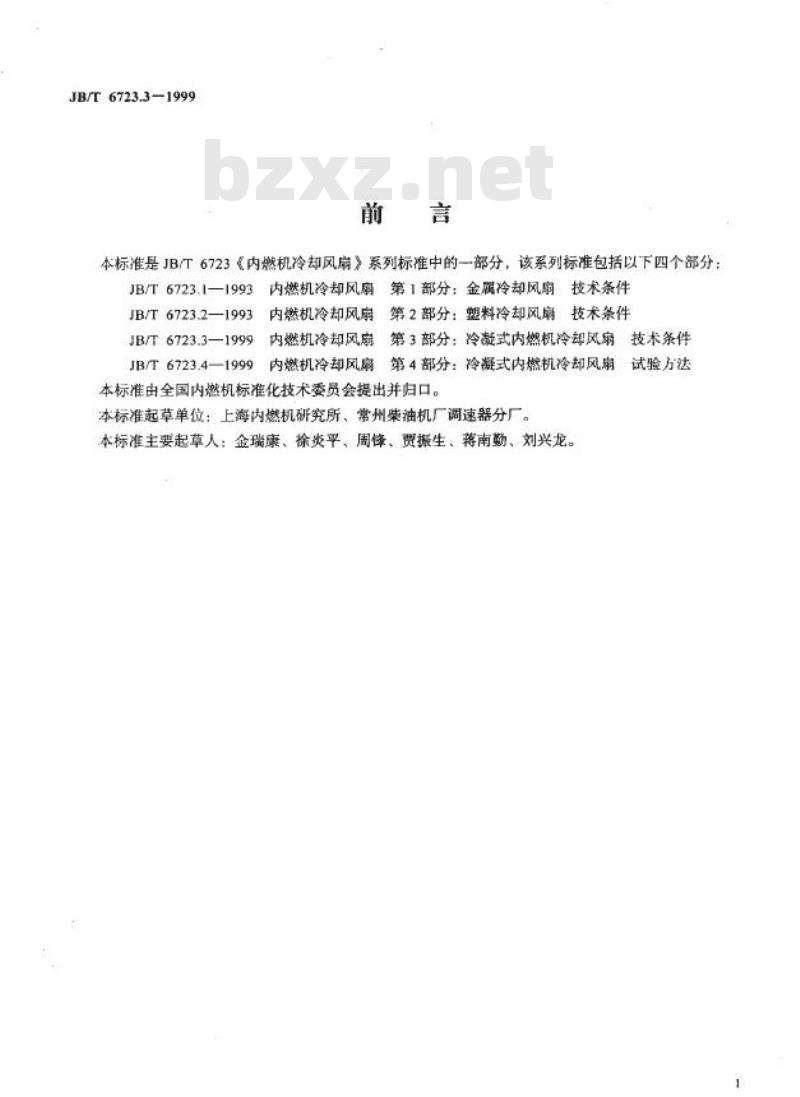

前
言
本标准是JB/T6723《内燃机冷却风扇》系列标准中的一部分，该系列标准包括以下四个部分：JB/T6723.1—1993内燃机冷却风扇JB/T6723.2—1993内燃机冷却风扇JB/T6723.3—1999内燃机冷却风扇第1部分：金属冷却风扇技术条件第2部分：塑料冷却风扇技术条件第3部分：冷凝式内燃机冷却风扇技术条件第4部分：玲凝式内燃机冷却风扇试验方达JB/T6723.4—1999
内燃机冷却风扇！
本标准由全国内燃机标准化技术委员会提出并归口。本标准起草单位：上海内燃机研究所、常州柴油机厂调速器分厂。本标准主要起草人：金瑞康、徐炎平、周锋、贾振生、蒋南勤、刘兴龙。中华人民共和国机械行业标准
内燃机冷却风扇
技术条件

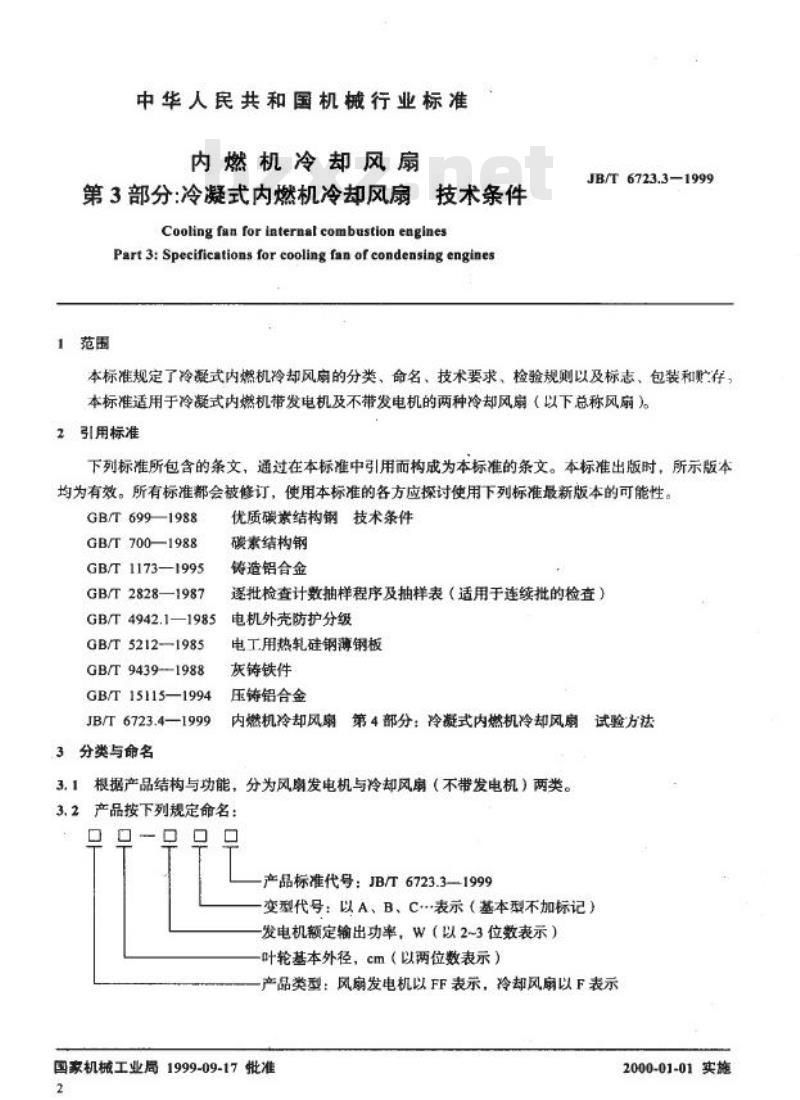

第3部分：冷凝式内燃机冷却风扇Coolingfan for internal combustion enginesPart3:Specifications for cooling fan of condensing engines范围
JB/T6723.3-1999
本标准规定了冷凝式内燃机冷却风扇的分类、命名、技术要求、检验规则以及标志、包装和贮存本标准适用于冷凝式内燃机带发电机及不带发电机的两种冷却风扇（以下总称风扇）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 699—1988
GB/T 700—1988
GB/T 1173—1995
GB/T2828—1987
GB/T4942.1—1985
GB/T5212—1985
GB/T9439—1988
GB/T 15115—1994
JB/T6723.4—1999
3分类与命名
优质碳素结构钢技术条件
碳素结构钢
铸造铝合金
逐批检查计数抽样程序及抽样表（适用于连续批的检查）电机外壳防护分级
电工用热轧硅钢薄钢板
灰铸铁件
压铸铝合金
内燃机冷却风扇第4部分：冷凝式内燃机冷却风扇试验方法3.1根据产品结构与功能，分为风扇发电机与冷却风扇（不带发电机）两类。3.2产品按下列规定命名：
口
0010
口
产品标准代号：JB/T6723.31999变型代号：以A、B、C表示（基本型不加标记）发电机额定输出功率，W（以2~3位数表示）叶轮基本外径，cm（以两位数表示）产品类型：风扇发电机以FF表示，冷却风扇以F表示国家机械工业局1999-09-17批准2
2000-01-01实施

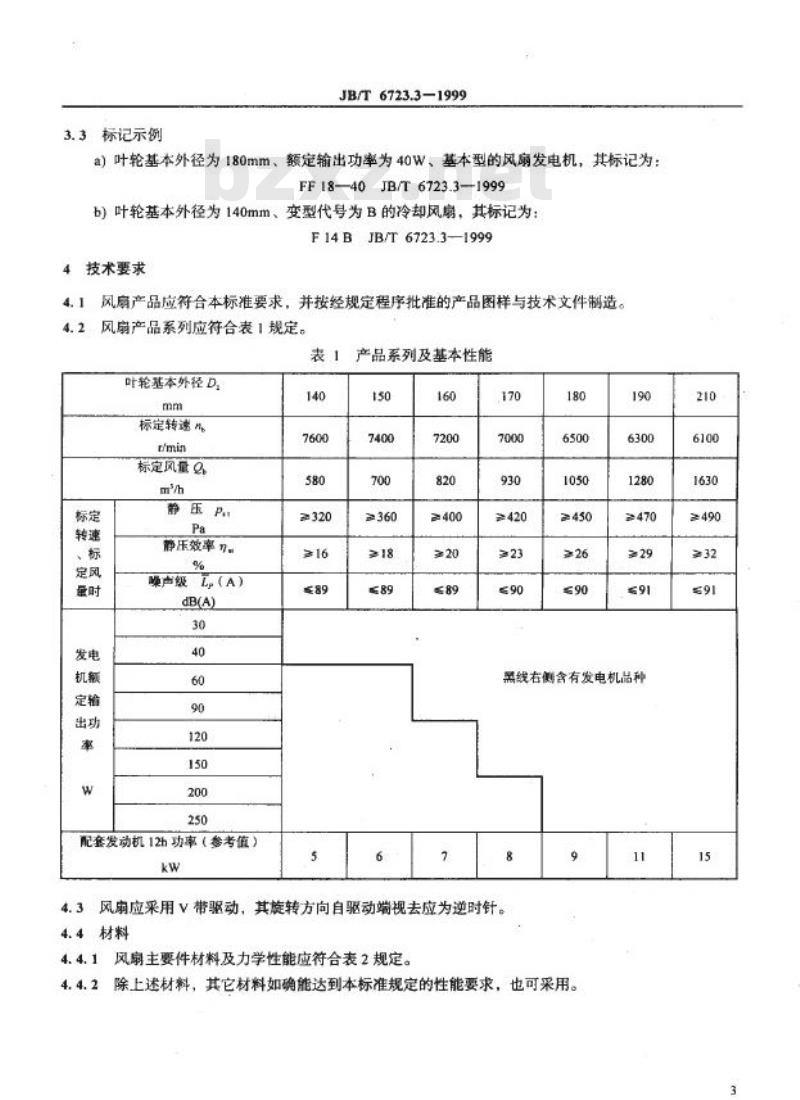

3.3标记示例
JB/T6723.3—1999
a）叶轮基本外径为180mm、额定输出功率为40W、基本型的风扇发电机，其标记为：FF18—40JB/T6723.3-1999
b）叶轮基本外径为140mm、变型代号为B的冷却风扇，其标记为：F14BJB/T6723.3—1999
4技术要求
4.1风扇产品应符合本标准要求，并按经规定程序批准的产品图样与技术文件制造。4.2风扇产品系列应符合表1规定。1产品系列及基本性能
表1
叶轮基本外径D，
mm
标定转速n
r/min
标定风量Q
m'/h
标定bzxz.net
转速
、标
定风
最时
发电
机额
定输
出功
率
w
静压P.
Pa
静压效率了。
%
噪声级L（A）
dB(A)
30
40
60
90
120
150
200
250
配套发动机12h功率（参考值）
kw
140
7600
580
320
≥16
≤89
t50
7400
700
≥360
18
89
160
7200
820
400
>20
≤89
.170
7000
930
≥420
23
≤90
180
6500
1050
450
>26
90
190
6300
1280
≥470
≥29
≤91
黑线右健含有发电机品种
9
4.3风扇应采用V带驱动，其旋转方向自驱动端视去应为逆时针。4.4材料
4.4.1风扇主要件材料及力学性能应符合表2规定。4.4.2除上述材料，其它材料如确能达到本标准规定的性能要求，也可采用。210
6100
1630
≥490
332
691
15
零件名称
风朗座
叶
轮
风阴轴
V带轮
定子片
轴承库
4.5制造与外观
JB/T6723.3-1999

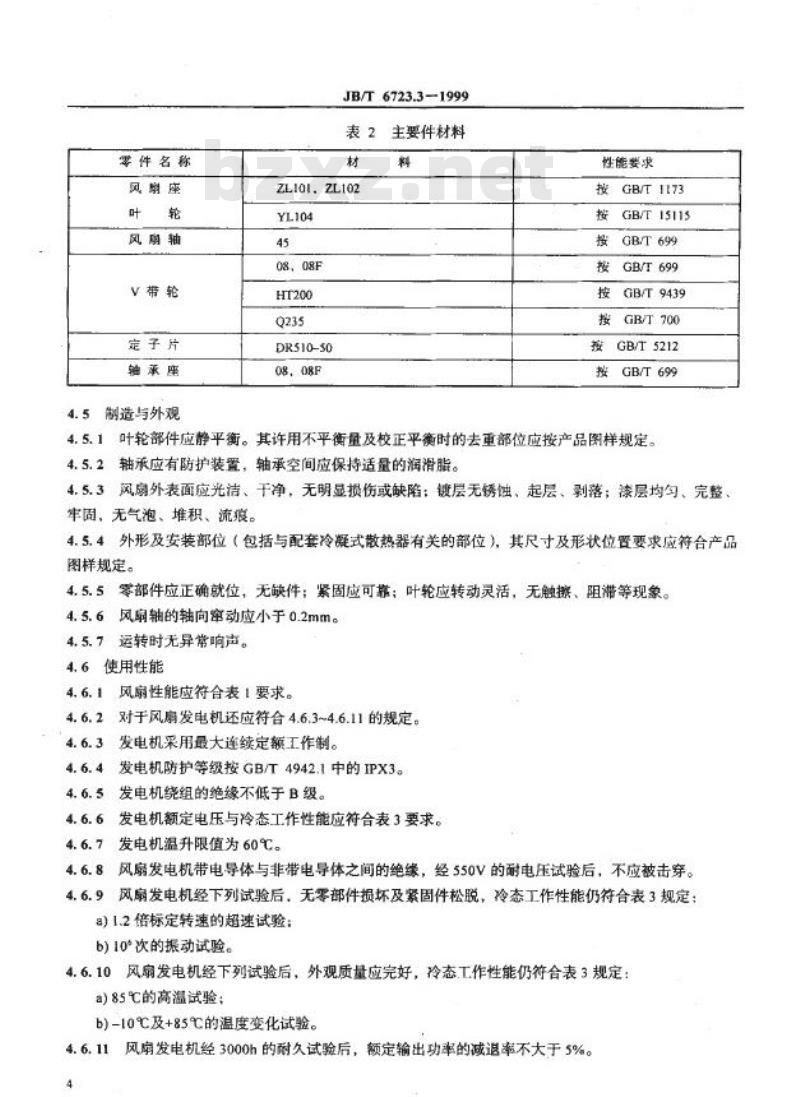

表2主要件材料
材
ZL101.ZL102
YL104
45
08，08F
Hr200
Q235
DR510-50
08，08F
料
性能要求
按GB/T1173
按GB/T15115
按GB/T699
按GB/T699
按GB/T9439
按GB/T700
按GB/T5212
按GB/T699
4.5.1叶轮部件应静平衡。其许用不平衡量及校正平衡时的去重部位应按产品图样规定。4.5.2轴承应有防护装置，轴承空间应保持适量的润滑脂。4.5.3风扇外表面应光清、干净，无明显损伤或缺陷：镀层无锈蚀、起层、剥落；漆层均勾、完整牢固，无气泡、堆积、流痕。
4.5.4外形及安装部位（包括与配套冷疑式散热器有关的部位），其尺寸及形状位置要求应符合产品图样规定。
4.5.5零部件应正确就位，无缺件：紧固应可靠；叶轮应转动灵活，无触擦、阻滞等现象。4.5.6风扇轴的轴向案动应小于0.2mm。4.5.7运转时无异常响声。
4.6使用性能
4.6.1
4.6.2
4.6.3
4.6.4
4.6.5
4.6.6
风扇性能应符合表！要求。
对于风扇发电机还应符合4.6.3~4.6.11的规定。发电机采用最大连续定额工作制。发电机防护等级按GB/T4942.1中的IPX3。发电机绕组的绝缘不低于B级。
发电机额定电压与冷态工作性能应符合表3要求。发电机温升限值为60℃。
4.6.7
4.6.8风扇发电机带电导体与非带电导体之间的绝缘，经550V的耐电压试验后，不应被击穿。风扇发电机经下列试验后，无零部件损坏及紧固件松脱，冷态工作性能仍符合表3规定：4.6.9
a)1.2倍标定转速的超速试验：
b)10°次的振动试险。
4.6.10风扇发电机经下列试验后，外观质量应完好，冷态.工作性能仍符合表3规定：a)85℃的高温试验；
b)-10℃及+85℃的温度变化试验。4.6.11风扇发电机经3000h的耐久试验后，额定输出功率的减退率不大于5%。4
转
速
r/min
na
1）万一标定转递
JB/T 6723.31999
表3发电机冷态工作性能
端电压
v
照明型
≥12
>7
≤15.5
2）ngm—最低工作转速，nm=0.5n。3）n—最高工作转速，n.=1.1n。4）另行采取技术措施后应达到9V。5)P,一额定输出功率。
保用期
4.7
充电型
≥14
9
≤22
输出功率
w
aP
在用户选型合理，并遵守制造厂的保管、安装和使用规则的情况下，风扇自出厂之日起18个月内（累计工作时间3000h以内），如不能正常工作，制造厂应无偿给予修理或更换。检验方法
按JB/T6723.4规定。
6
检验规则
6.1
风扇须经制造厂质量检验部门检验合格才能出厂。6.2出厂检验
风扇出厂前应按4.5.3~4.5.7的要求进行检验，对于风扇发电机还应按4.6.6及4.6.8的要求进行检验。
6.3型式检验
制造厂应按本标准规定的技术要求，每两年对产品进行不少于一次的型式检验。6.4风扇成批交货验收时，其检验项目与出厂检验相同。订货单位在抽检产品质量时，应按GB/2828的规定进行。
7
标志、包装、购存
7.1每台风扇应在明显部位标明：a）产品名称、型号：
b）标定转速、额定电压及额定输出功率；c）出厂编号：
d）制造日期；
e）制造厂名称、商标。
标志应清晰、可靠；标注部位、尺寸与方法应符合产品图样或技术文件规定。7.2风扇出厂时应附有制造厂质量检验部门检验人员签署的合格证。风扇应按一定的数量，稳要、可靠地安放在硬纸箱或木箱中。产品在箱内不应有审动，以保证正7.3
常运输过程中不致散失或损坏。JB/T6723.3—1999
7.4包装箱总质量应不超过25kg，箱内应附有产品使用说明书及装箱清单，每一包装箱内的风扇应属同一型号。包装箱外应标明：a)产品名称、型号：
b）制造厂名称、地址；
e)数量；
d)毛重：
e）“小心轻放”、“防潮”等标志。7.5风扇应存放在通风、干燥的仓库内。
