【SN商检标准】 基于射频识别(RFID)的进出境集装箱电子封识技术规范第3部分:读写器特殊要求

中华人民共和国出入境检验检疫行业标准SN/T4094.3—2015
基于射频识别（RFID）的进出境集装箱电子封识技术规范
第3部分：读写器特殊要求
Specification of electronic seal for import and export containers basedonRFID-Part3:Specialrequirementsforreader/writer2015-02-09发布
中华人民共和国
国家质量监督检验检疫总局
2015-09-01实施
SN/T4094.3—2015

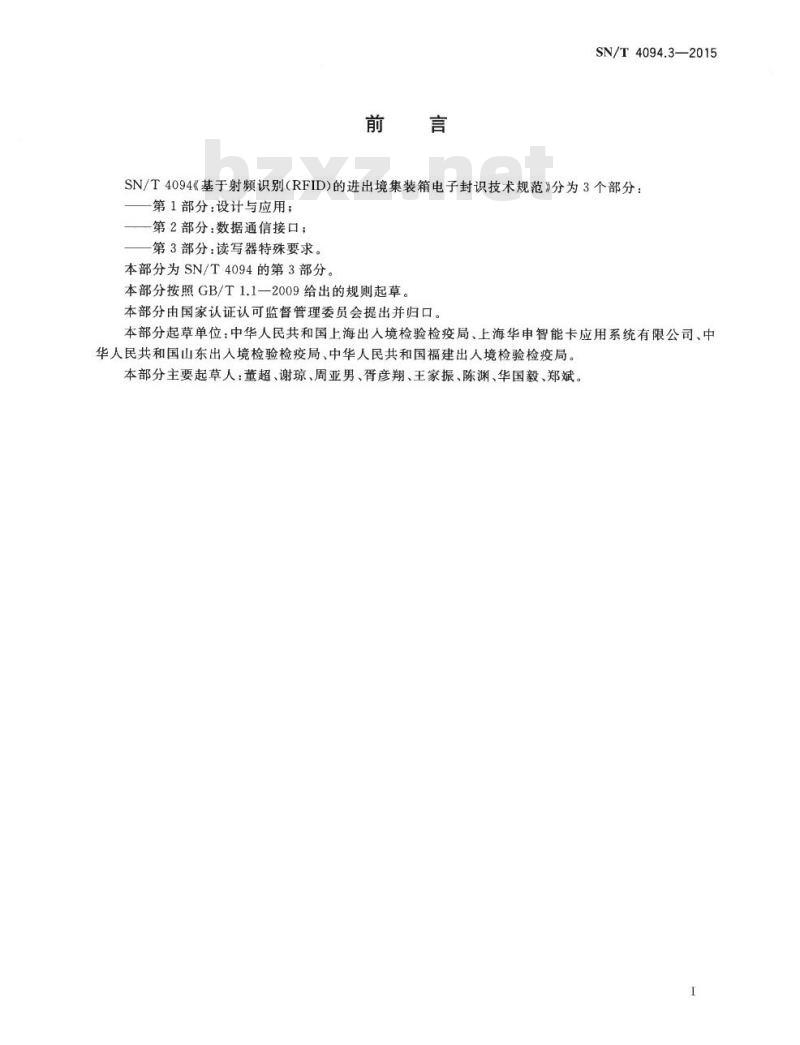

SN/T4094《基于射频识别(RFID)的进出境集装箱电子封识技术规范》分为3个部分：第1部分：设计与应用；
第2部分：数据通信接口；
第3部分：读写器特殊要求。
本部分为SN/T4094的第3部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分由国家认证认可监督管理委员会提出并归口。本部分起草单位：中华人民共和国上海出人境检验检疫局、上海华申智能卡应用系统有限公司、中华人民共和国山东出人境检验检疫局、中华人民共和国福建出人境检验检疫局本部分主要起草人：董超、谢琼、周亚男、胥彦翔、王家振、陈渊、华国毅、郑斌。I
1范围
基于射频识别（RFID）的进出境集装箱电子封识技术规范
第3部分：读写器特殊要求
SN/T4094.3—2015

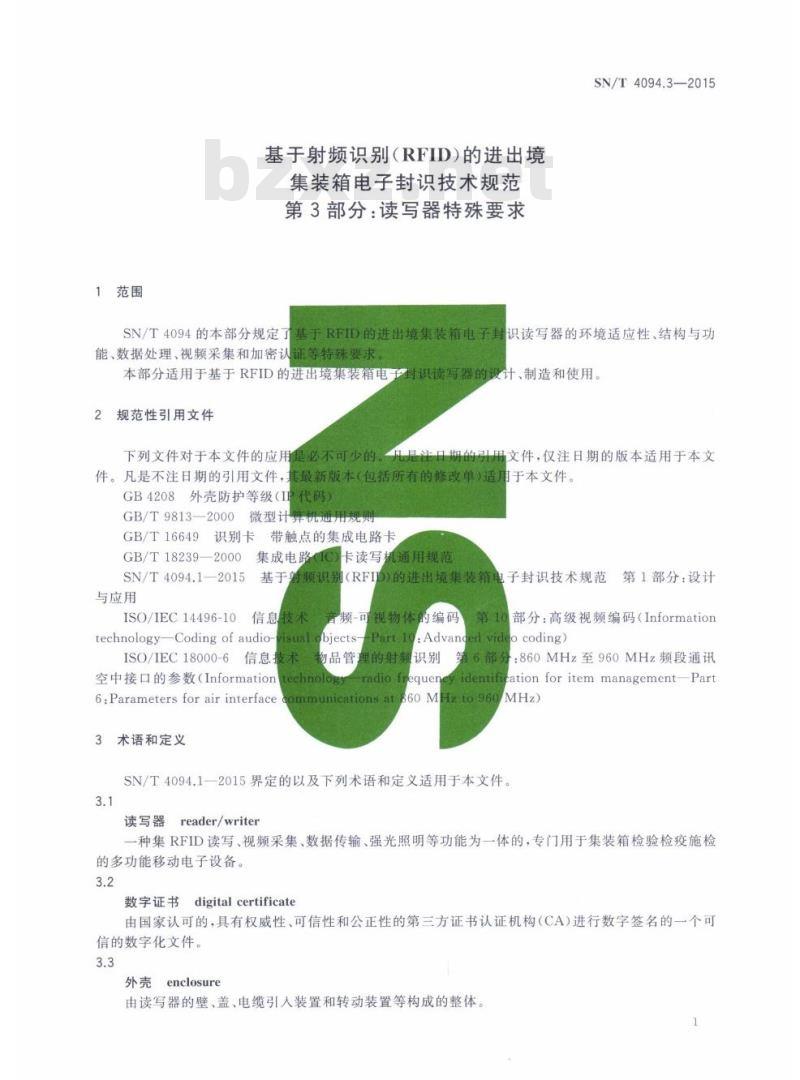

SN/T4094的本部分规定了基于RFID的进出境集装箱电子封识读写器的环境适应性、结构与功能、数据处理、视频采集和加密认证等特殊要求本部分适用于基于RFID的进出境集装箱电子2规范性引用文件
下列文件对于本文件的应用是必不可少的封识读写器的设计、制造和使用。用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4208外壳防护等级（IP代码）GB/T9813—2000微型计算
GB/T16649识别卡
带触点的集成电路卡
GB/T18239—2000
集成电路
SN/T4094.1—2015
与应用
ISO/IEC14496-10
technologyCoding of audio-
ISO/IEC18000-6信息技术
空中接口的参数（Information
卡读写机
几通用规范
）的进出境集装箱
第1部分：设计
电子封识技术规范
音频-可视物体
bjects
的编码
部分：高级视频编码（Information：Advange
edvide
ocoding）
物品管
理的射频
6:Parameters for air interfacesommunieatons
3术语和定义
equeng
第6部
identif
860MHzto96
：860MHz至960MHz频段通讯
cationforitem managementPartMHz)
SN/T4094.1一2015界定的以及下列术语和定义适用于本文件。3.1
读写器reader/writer
一种集RFID读写、视频采集、数据传输、强光照明等功能为一体的，专门用于集装箱检验检疫施检的多功能移动电子设备。
数字证书digital certificate
由国家认可的，具有权威性、可信性和公正性的第三方证书认证机构（CA)进行数字签名的一个可信的数字化文件。
外壳enclosure
由读写器的壁、盖、电缆引人装置和转动装置等构成的整体。1
SN/T4094.3—2015
分辨率
resolution
单数字图像的像素总数，如320×240、352×288、640×480、704×576等。3.5
顿frame
视频影像中最小单位的单幅影像画面，相当于电影胶片上的每一格镜头。每一顿都是一副静止的画面，连续的顿就形成动画。
顿率framerate
记录和回放的图像序列中每秒所包含的图像顿数。3.7
Ebitstream
每秒传输的二进制连续数据流的数量。用码率（比特率)来表示。4
缩略语
下列缩略语适用于本文件。
AVI：音频视频交错格式（AudioVideoInterleaved）5读写器的一般要求
读写器与电子封识的通讯协议应符合ISO/IEC18000-6中TypeC的规定。读写器的基本功能、可靠性、电磁兼容性等一般要求应符合GB/T18239的规定：外观和结构应符合GB/T9813—2000中4.3的要求。环境适应性

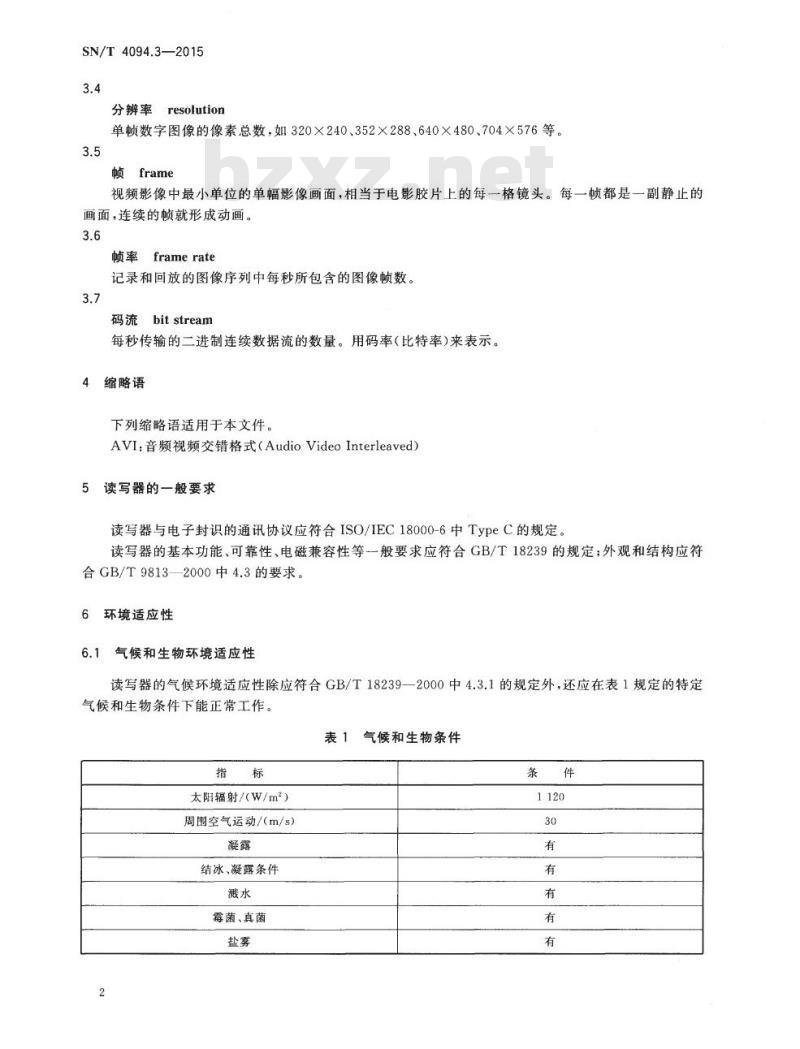

6.1气候和生物环境适应性
读写器的气候环境适应性除应符合GB/T18239一2000中4.3.1的规定外，还应在表1规定的特定气候和生物条件下能正常工作。表1气候和生物条件
太阳辐射/（W/m）
周围空气运动/（m/s）
结冰、凝露条件
霉菌、真菌
6.2机械环境适应性
SN/T4094.3—2015

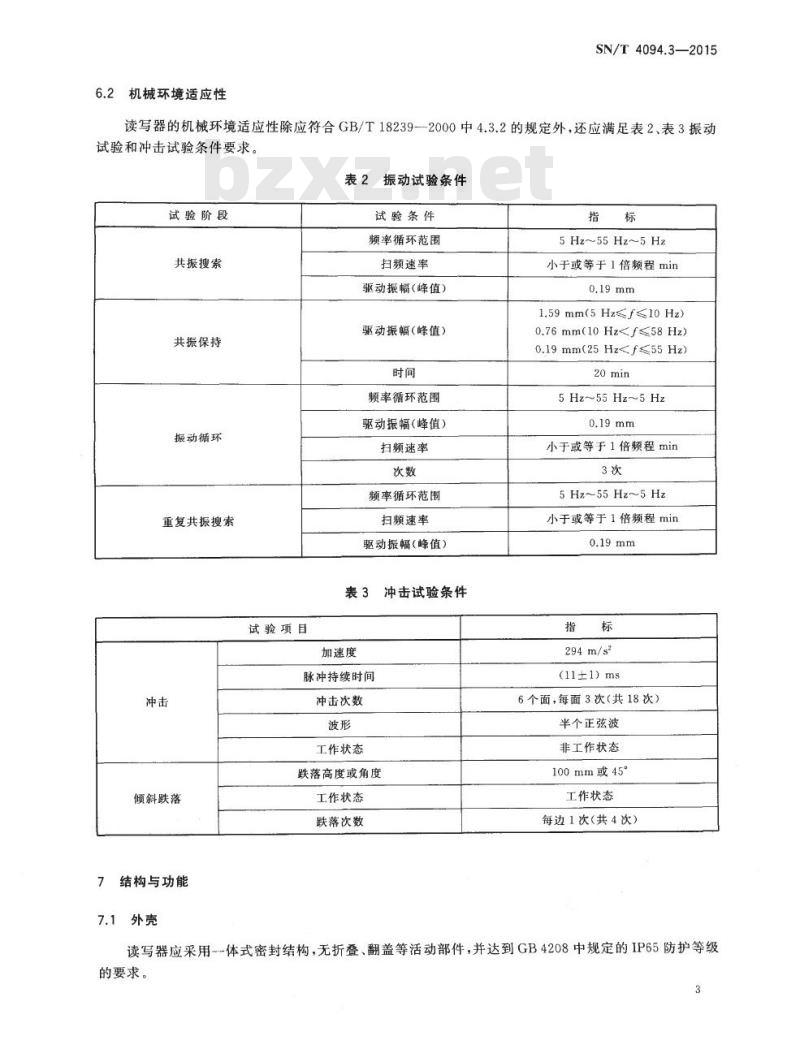

读写器的机械环境适应性除应符合GB/T18239—2000中4.3.2的规定外，还应满足表2、表3振动试验和冲击试验条件要求。
表2振动试验条件
试验阶段
共振搜索
共振保持
振动循环
重复共振搜索
倾斜跌落
结构与功能
7.1外壳
试验项目
试验条件
频率循环范围
扫额速率
驱动振幅（峰值）
驱动振幅（峰值）
频率循环范围
驱动振幅(峰值）
扫频速率
频率循环范围
扫频速率
驱动振幅（峰值）
表3冲击试验条件
加速度
脉冲持续时间
冲击次数
工作状态
跌落高度或角度
工作状态
跌落次数
5Hz~55Hz~5Hz
小于或等于1倍频程min
1.59mm(5Hz≤f≤10Hz)
0.76mm(10Hz0.19mm(25Hz5Hz~55Hz~5Hz
小于或等于1倍频程min
5Hz~55Hz~5Hz
小于或等于1倍频程min
294m/s2
(11±1)ms
6个面，每面3次（共18次）
半个正弦波
非工作状态
100mm或45
工作状态
每边1次（共4次）
读写器应采用体式密封结构，无折叠、翻盖等活动部件，并达到GB4208中规定的IP65防护等级的要求。
SN/T4094.3—2015
7.2固定装置
读写器应配置有可供定位操作的装置，如：三脚架等7.3强光照明
读写器应具备强光照明功能，其光通量应不小于300lm。7.4显示器
读写器液晶显示屏的分辨率应达到640×480以上。7.5指示灯
读写器应具备有多个彩色
指示灯，指示灯显示的信息至少应包含“开机”“电量不足（电池电压过低）”“充电”“充电完成”等指示内容。7.6按键
除常用功能按键外，读写器还应具有不少于8
数据处理
系统兼容性
个用户自定义键。
读写器应采用开放式系统，应能与其他开放式系统或设备互联。8.2处理器
读写器处理器主频应不低于10
3内存
读写器内存应不小于1GB。
8.4存储器
读写器的非易失型存储器容量应不小于32GB
视频采集
视频信息编码
读写器采集的视频信息，其编码方式应符合ISO/IEC14496-10的规定。9.2视频质量
读写器应具备同时采集分辨率分别为352×288和704×576视频图像的能力，其视频及其传输技术指标应符合表4的规定。
9.3存储格式
读写器采集的视频图像，应以AVI文件格式存储、4
分辨率
顿率(fps)
码率(bps）
视频传输
表4读写器的视频采集和传输技术指标指
352×288
无线局域网（WLAN)环境
SN/T4094.3—2015
704X576
在无线局域网环境下，读写器应能传输704×576分辨率的视频图像文件。其传输速度应不低于
11Mbit/s。
移动通讯环境
在移动通讯环境下，读写器应能传输352×288分辨率的视频图像文件。其上行传输速率应不低于384Kbit/s。
读写器应采用可更换的电池或电池组供电表5
工作状态
不开启照明，持续视频采集
开启照明，持续视频采集
外接电源适配器
每组电池的工作时间应符合表5的规定。电池工作时间
工作时间
读写器可采用外接电源适配器供电。外接电源适配器可同时支持读写器工作和对电池充电。10加密认证
安全模块
读写器内应设置有安全模块，其软、硬件接口应符合GB/T16649的规定。安全模块内应加载有密钥和数字证书，应能对封识内存储的数据进行加密和签名。10.2免费标准bzxz.net
密码算法
读写器对电子封识内的数据进行加密、签名所采用的密码算法，应符合国家对商用密码管理的规定要求。
SN/T4094.3—2015
10.3密钥与数字证书的管理
安全模块内加载的密钥和数字证书，应由出入境检验检疫行政管理部门授权的，且具有相应资质的机构负责管理。
