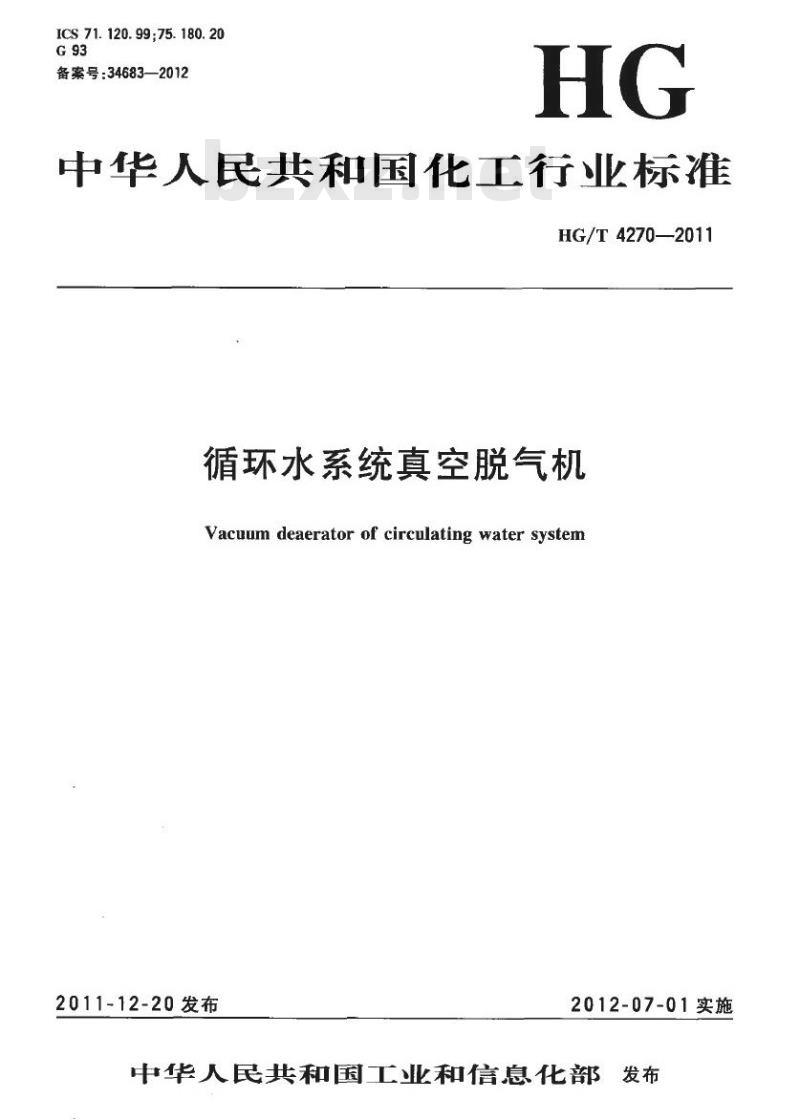

【HG化工标准】 循环水系统真空脱气机

ICS71.120.99;75.180.20
备案号：34683—2012
中华人民共和国化工行业标准
HG/T4270—2011
循环水系统真空脱气机
Vacuum deaerator of circulating water system2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布1范围

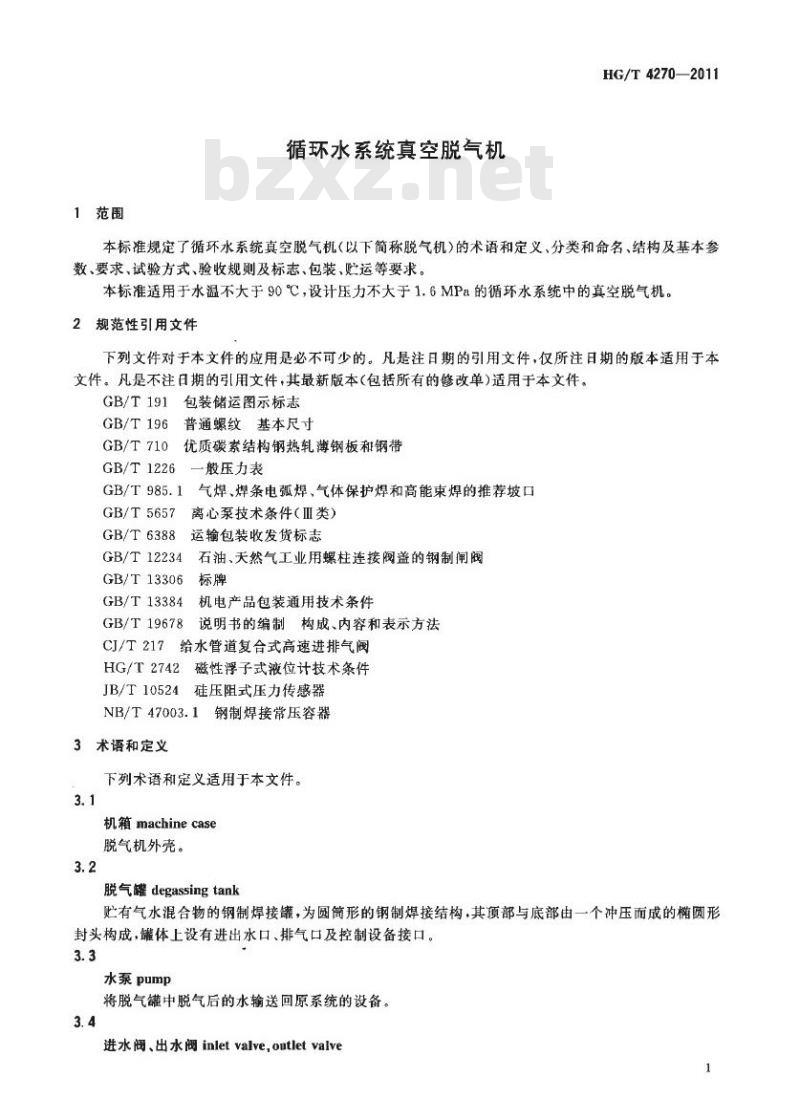

循环水系统真空脱气机
HG/T4270—2011
本标准规定了循环水系统真空脱气机（以下简称脱气机）的术语和定义、分类和命名、结构及基本参数、要求、试验方式、验收规则及标志、包装、贮运等要求。本标准适用于水温不大于90℃，设计压力不大于1.6MPa的循环水系统中的真空脱气机。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T 191
GB/T196
GB/T 710
GB/T1226
包装储运图示标志
普通螺纹基本尺寸
优质碳素结构钢热轧薄钢板和钢带一般压力表
GB/T 985.1
GB/T5657
GB/T6388
GB/T12234
GB/T13306
GB/T13384
GB/T 19678
气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口离心泵技术条件（Ⅲ类）
运输包装收发货标志
石油、天然气工业用螺柱连接阀盖的钢制闸阀标牌
机电产品包装通用技术条件
说明书的编制构成、内容和表示方法CJ/T217给水管道复合式高速进排气阀HG/T2742
磁性浮子式液位计技术条件
硅压阻式压力传感器
JB/T10524
NB/T 47003.1
钢制焊接常压容器www.bzxz.net
3术语和定义
下列术语和定义适用于本文件。3.1
机箱machinecase
脱气机外壳。
脱气罐degassingtank
贮有气水混合物的钢制焊接罐，为圆筒形的钢制焊接结构，其顶部与底部由一个冲压而成的椭圆形封头构成，罐体上设有进出水口、排气口及控制设备接口。3.3
水泵pump
将脱气罐中脱气后的水输送回原系统的设备。3.4

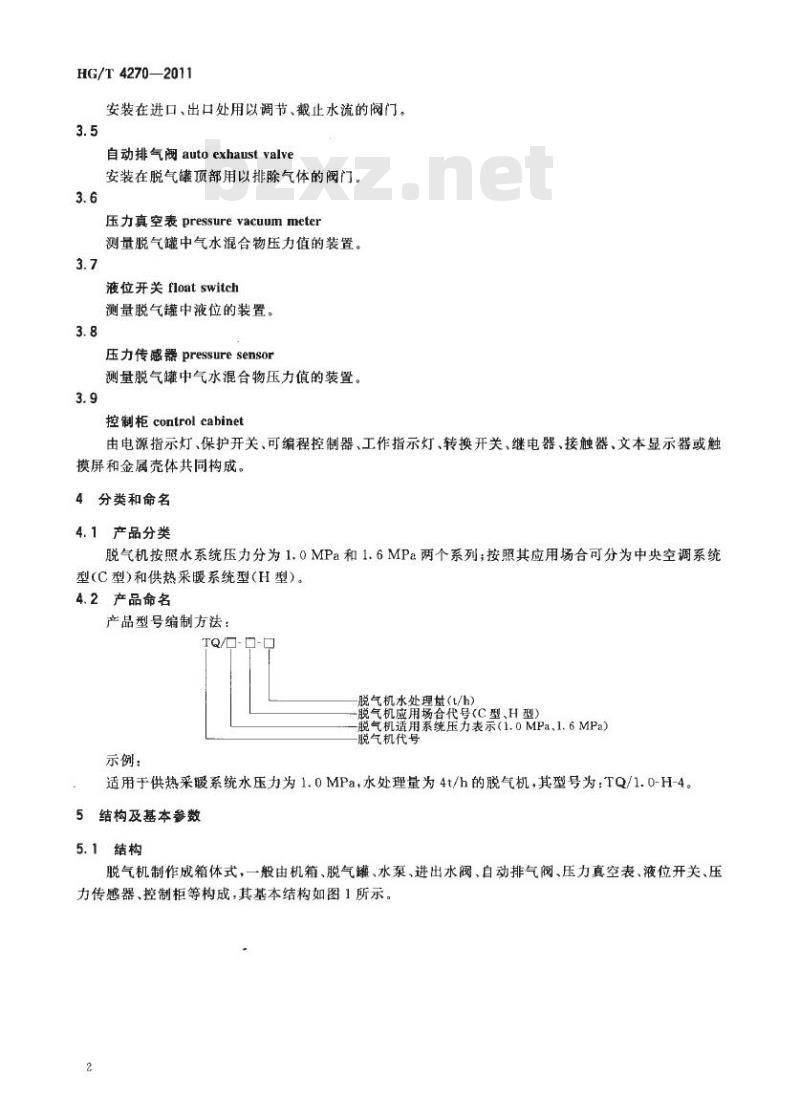

进水阀、出水阀inletvalveoutletvalve1
HG/T4270—2011
安装在进口、出口处用以调节、截止水流的阀门。3.5
自动排气阀autoexhaustvalve
安装在脱气罐顶部用以排除气体的阀门。3.6
压力真空表pressurevacuummeter测量脱气罐中气水混合物压力值的装置。3.7
液位开关floatswitech
测量脱气罐中液位的装置。
压力传感器pressuresensor
测量脱气罐中气水混合物压力值的装置。3.9
控制柜controlcabinet
由电源指示灯、保护开关、可编程控制器、工作指示灯、转换开关、继电器、接触器、文本显示器或触摸屏和金属壳体共同构成。
4分类和命名
4.1产品分类
脱气机按照水系统压力分为1.0MPa和1.6MPa两个系列；按照其应用场合可分为中央空调系统型(C型)和供热采暖系统型(H型）。4.2产品命名
产品型号缩制方法：
TQ/-口-口
脱气机水处理量（t/h）
脱气机应用场合代号（C型、H型）脱气机适用系统压力表示(i.0MPa、1.6MPa)）脱气机代号
示例：
适用于供热采暖系统水压力为1.0MPa，水处理量为4t/h的脱气机，其型号为：TQ/1.0-H-4。5结构及基本参数
5.1结构

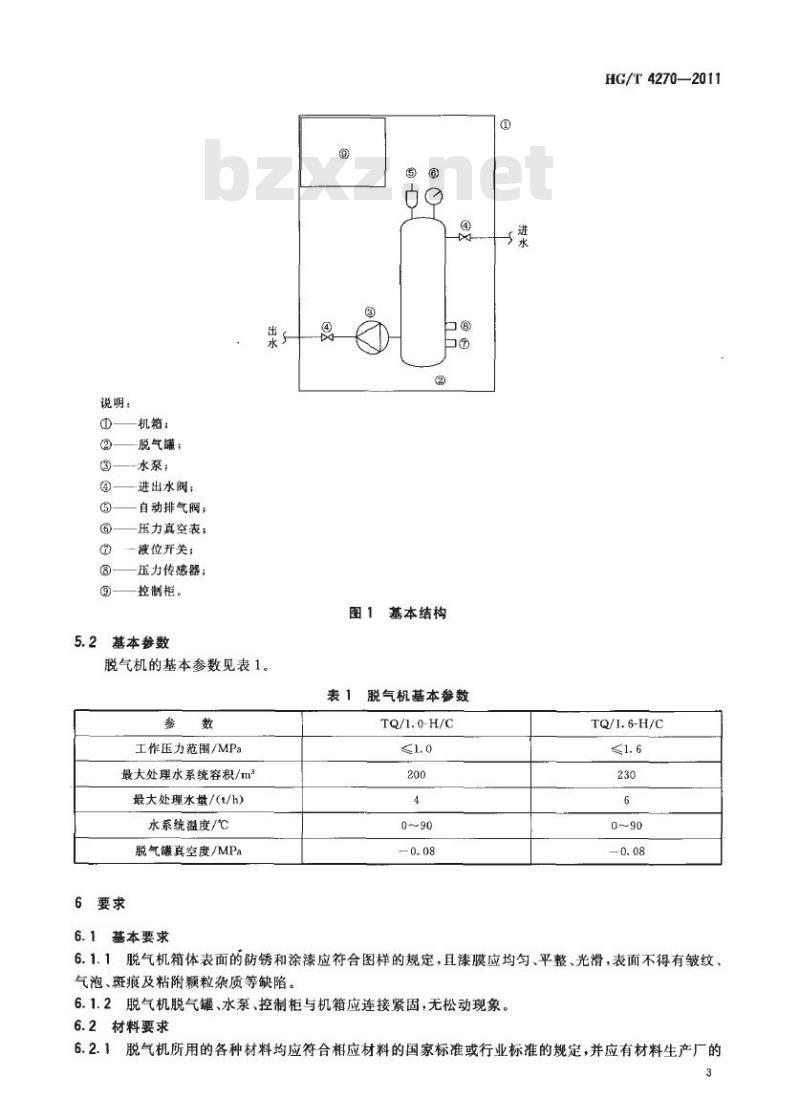

脱气机制作成箱体式，一般由机箱、脱气罐、水泵、进出水阀、自动排气阀、压力真空表、液位开关、压力传感器、控制柜等构成，其基本结构如图1所示。2
说明：
机箱；
脱气罐；
-水泵：
进出水阀；
自动排气阀；
压力真空表；
液位开关：
压力传感器；
控制柜。
基本参数
脱气机的基本参数见表1。
工作压力范围/MPa
最大处理水系统容积/m
最大处理水量/(t/h)
水系统溢度/℃
脱气罐真空度/MPa
6要求
6.1基本要求
图1基本结构
表1脱气机基本参数
TQ/1.0-H/C
HG/T4270—2011
TQ/1.6-H/C
6.1.1脱气机箱体表面的防锈和涂漆应符合图样的规定，且漆膜应均勾、平整、光滑，表面不得有皱纹、气泡、斑痕及粘附颗粒杂质等缺陷。6.1.2脱气机脱气罐、水泵、控制柜与机箱应连接紧固，无松动现象。6.2材料要求

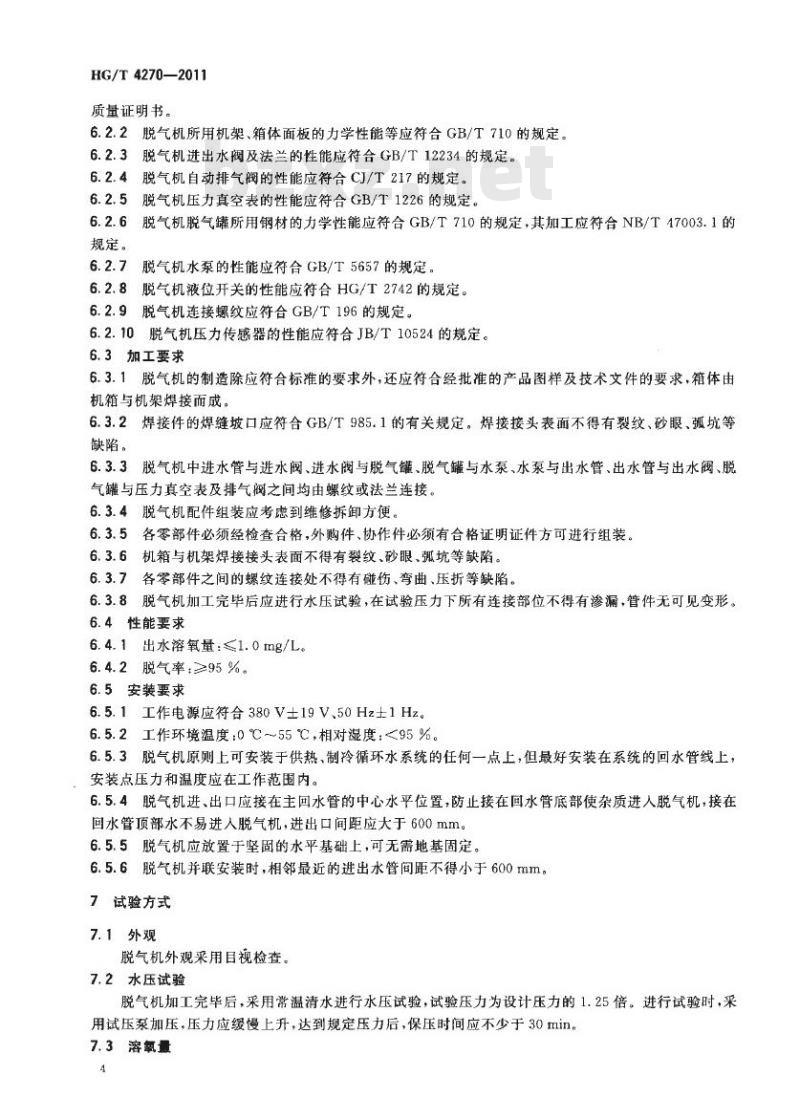

6.2.1脱气机所用的各种材料均应符合相应材料的国家标准或行业标准的规定，并应有材料生产厂的3
HG/T4270—2011
质量证明书。
6.2.2脱气机所用机架、箱体面板的力学性能等应符合GB/T710的规定。6.2.3脱气机进出水阀及法兰的性能应符合GB/T12234的规定。脱气机自动排气阀的性能应符合CJ/T217的规定。6.2.4
6.2.5脱气机压力真空表的性能应符合GB/T1226的规定。6.2.6月
脱气机脱气罐所用钢材的力学性能应符合GB/T710的规定，其加工应符合NB/T47003.1的规定。
脱气机水泵的性能应符合GB/T5657的规定。6.2.8月
脱气机液位开关的性能应符合HG/T2742的规定。脱气机连接螺纹应符合GB/T196的规定。6.2.9
6.2.10脱气机压力传感器的性能应符合JB/T10524的规定。6.3加工要求
6.3.1脱气机的制造除应符合标准的要求外，还应符合经批准的产品图样及技术文件的要求，箱体由机箱与机架焊接而成。
6.3.2焊接件的焊缝坡口应符合GB/T985.1的有关规定。焊接接头表面不得有裂纹、砂眼、弧坑等缺陷。
脱气机中进水管与进水阀、进水阀与脱气罐、脱气罐与水泵、水泵与出水管、出水管与出水阀、脱气罐与压力真空表及排气阀之间均由螺纹或法兰连接。6.3.4
脱气机配件组装应考虑到维修拆卸方便。6.3.5各零部件必须经检查合格，外购件、协作件必须有合格证明证件方可进行组装。6.3.6
机箱与机架焊接接头表面不得有裂纹、砂眼、弧坑等缺陷。6.3.7各零部件之间的螺纹连接处不得有碰伤、弯曲、压折等缺陷。6.3.8脱气机加工完毕后应进行水压试验，在试验压力下所有连接部位不得有渗漏，管件无可见变形。6.4性能要求
6.4.1出水溶氧量：≤1.0mg/L。6.4.2脱气率；≥95%。
6.5安装要求
6.5.1工作电源应符合380V±19V、50Hz士1Hz。6.5.2工作环境温度：0℃~55℃，相对湿度：<95%。6.5.3脱气机原则上可安装于供热、制冷循环水系统的任何一点上，但最好安装在系统的回水管线上，安装点压力和温度应在工作范围内。6.5.4脱气机进、出口应接在主回水管的中心水平位置，防止接在回水管底部使杂质进人脱气机，接在回水管顶部水不易进人脱气机，进出口间距应大于600mm。6.5.5脱气机应放置于坚固的水平基础上，可无需地基固定。6.5.6脱气机并联安装时，相邻最近的进出水管间距不得小于600mm。7试验方式
7.1外观
脱气机外观采用目视检查。
7.2水压试验
脱气机加工完毕后，采用常温清水进行水压试验，试验压力为设计压力的1.25倍。进行试验时，采用试压泵加压，压力应缓慢上升，达到规定压力后，保压时间应不少于30min。7.3溶氧量
HG/T4270—2011
脱气机管路中出水溶氧量采用溶解氧测量仪进行测定，在脱气机工作时间在理想计算值上达到全部系统水经过脱气处理后，连续测定六次，取其平均值，测量方式详见规范性附录A。7.4脱气率
脱气机脱气率按式(1)计算。
p=(a-6)/a
式中：
-脱气率，数值以%表示；
原水溶氧量，单位为毫克每升（mg/L)：脱气后残余溶氧量，单位为毫克每升（mg/L)。8验收规则
8.1脱气机应由制造厂检验部门检验合格后，出具合格证。8.2脱气机的检验分出厂检验和型式检验，检验项目和要求分别按表2中相应的规定。表2
检验项目和要求
检验项目
水压试验
溶氧量
脱气率
6.1.6.3.5.6.3.6
出厂检验应逐台进行。
试验(检验)方法
出厂检验
型式检验
型式检验应随机从出厂检验合格品中任意抽取一台进行，抽样基数不少于5台，有下列情况之一时，应进行型式检验：
产品定型鉴定时；
结构、材料，工艺有重大改变，可能影响产品性能时；e)
停产年以上，恢复生产时；
正常生产时间达24个月时；
出厂检验结果与上次型式检验结果有较大差异时；e)
f）国家质量监督机构提出型式检验要求时。8.2.3每台脱气机按表2规定的出厂检验项目和要求进行检验，如有任何一项检验要求不合格时，可进行返工，直至合格为止。
8.2.4型式检验若有任何一项不符合表2规定的型式检验项目和要求时，允许加倍抽样复验一次，若结果仍有一项不合格，则判该型式检验不合格，所代表的产品应全部进行复查、返修。9标志、包装、贮运
9.1标志
每台脱气机应在明显的位置上固定产品标牌，标牌应符合GB/T13306的规定。标牌应包括如下内容：
产品名称、型号；
电机额定功率；
电压；
d）净重；
HG/T4270-—2011
e）出厂日期、产品编号；
制造单位名称。
9.2包装
9.2.1包装前应清除脱气机内部积水。9.2.2
脱气机所有的接口法兰应进行封堵，封堵件应能耐风雨侵蚀。9.2.3
包装采用塑料薄膜和木箱，包装应符合GB/T13384的规定。随机提供的文件应装入防水袋内，并随同脱气机装入包装箱内。随机文件应包括：装箱清单：
产品合格证及质量证明书；
产品使用说明书；
安装图。
脱气机使用说明书的编写应符合GB/T19678的规定。产品合格证应加盖制造单位检验章，并包括如下内容：产品名称、型号；
产品编号：
检验员；
制造单位和出厂日期。
质量证明书至少应包括下列内容：9.2.4.3
技术参数；
主要零部件材质；
溶解氧测试结果；
产品执行的标准。
包装箱外壁的防雨、防震等包装储运标志、收发货标志应符合GB/T191、GB/T6388的规定，并应注明如下内容：
产品名称、型号：
包装箱毛重，kg；
包装箱长×宽×高，mm；
制造单位名称；
收货单位及详细地址：
发货单位及详细地址。
9.3购运
9.3.1包装后的脱气机应存放在清洁、干煤、通风良好的仓库内，不得与易燃、易爆，有腐蚀性的物品存放在一起，空气中不得含有腐蚀性气体，贮存环境温度范围为一5℃～35℃，贮存环境相对湿度应小于80%。
9.3.2运输过程中，应有防止振动或碟撞造成产品或包装箱损坏的措施，不得与易腐蚀物品同时装运。A.1测试使用的计量器具：
名称：溶解氧测量仪；
附录A
(规范性附录）
脱气机出水溶氧量测试
型号/规格：YSI-DO200型或同等准确度的仪器；测量范围：0mg/L~20mg/L；
仪器示值误差要求：0.03mg/L；具有有效的计量检定证书。
A.2测试条件：
环境温度：0℃~55℃；
环境湿度：<95%（RH)；
密闭水箱体积：0.5m2~30m；
水箱中水温：0℃～90℃；
脱气罐内真空度：-0.08MPa。
A.3测试方式：
HG/T4270—2011
在开启仪器后0min～60min内，每10min将管路中溶解氧含量的测量值填写于表A.1。表A.1
测试时间/min
溶氧量平均值
管路中溶解氧含量测量值
溶解氧量/（mg/L）
