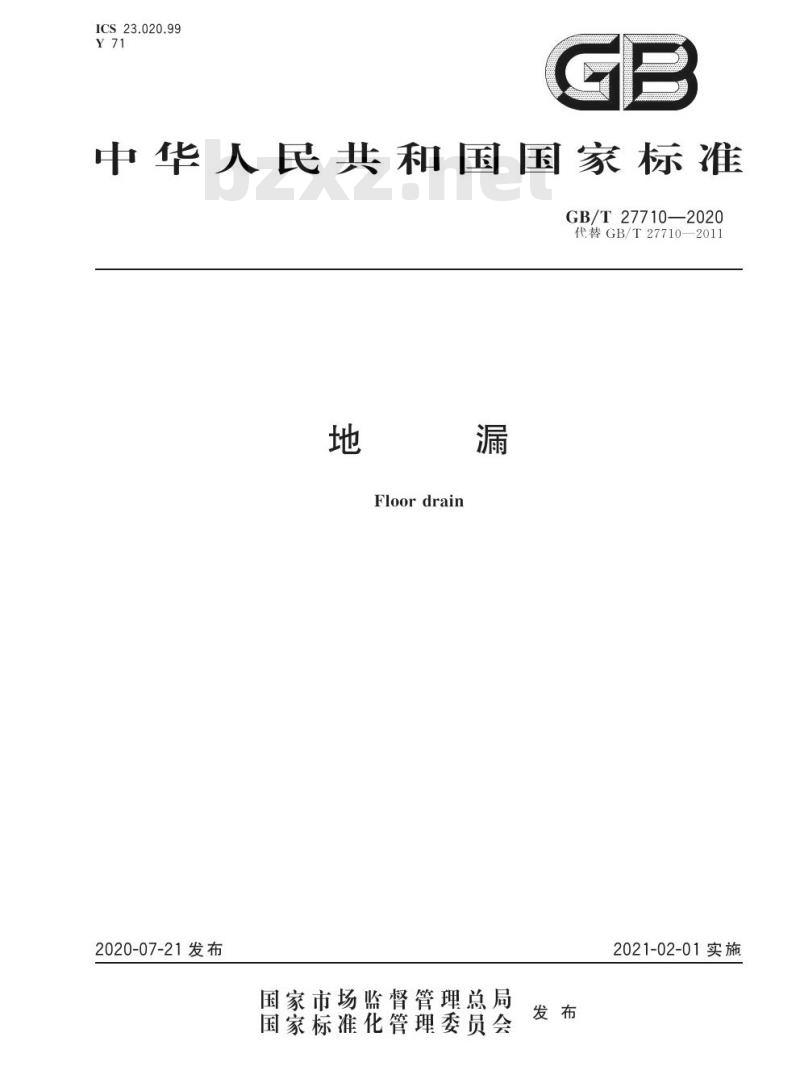

【GB国家标准】 地漏

ICS23.020.99
Y71
GB
中华人民共和国国家标准
GB/T27710—2020
代替GB/T27710—2011
地
2020-07-21发布
Floordrain
漏
2021-02-01实施
国家市场监督管理总局
国家标准化管理委员会
发布

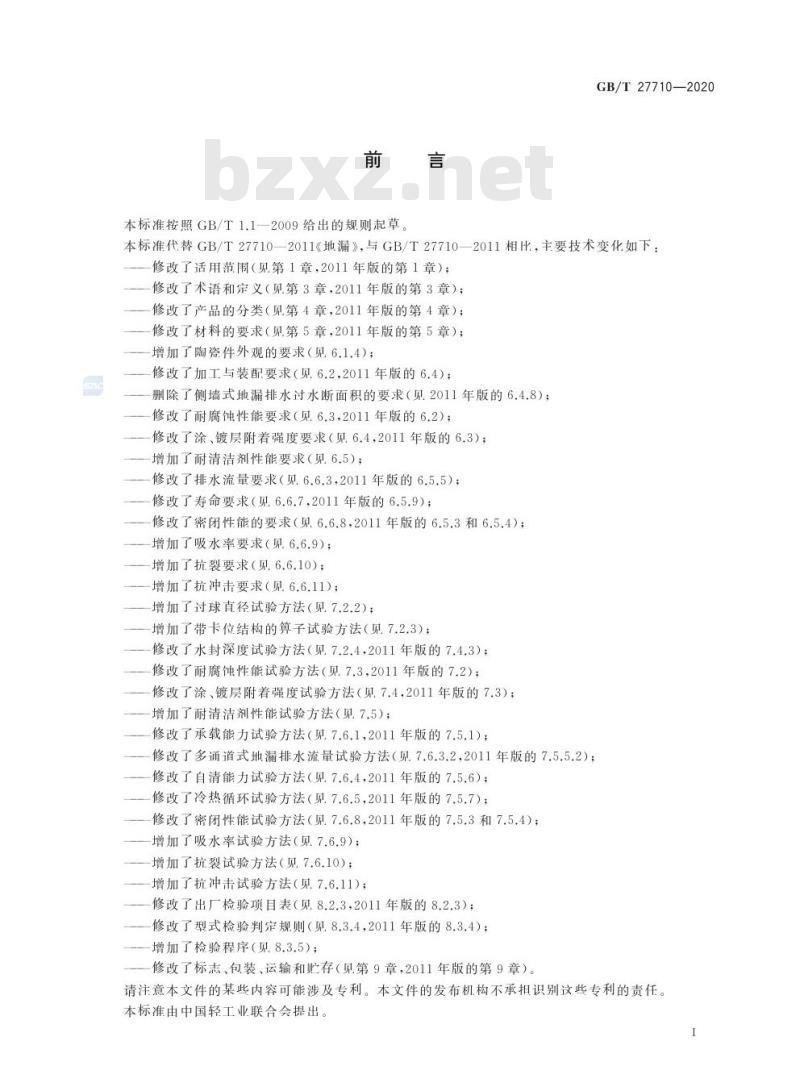

前言
本标准按照GB/T1.1—2009给出的规则起草GB/T27710—2020
本标准代替GB/T27710—2011《地漏》，与GB/T27710—2011相比，主要技术变化如下：修改了适用范围（见第1章，2011年版的第1章）；修改了术语和定义（见第3章，2011年版的第3章）；修改了产品的分类（见第4章，2011年版的第4章）；修改了材料的要求（见第5章，2011年版的第5章）；增加了陶资件外观的要求（见6.1.4)；修改了加工与装配要求（见6.2，2011年版的6.4）；删除了侧墙式地漏排水过水断面积的要求（见2011年版的6.4.8)；修改了耐腐蚀性能要求（见6.3，2011年版的6.2）；修改了涂、镀层附着强度要求（见6.4，2011年版的6.3）；增加了耐清洁剂性能要求（见6.5）；修改了排水流量要求（见6.6.3，2011年版的6.5.5）；修改了寿命要求（见6.6.7，2011年版的6.5.9）；修改了密闭性能的要求（见6.6.8，2011年版的6.5.3和6.5.4)；增加了吸水率要求（见6.6.9）；增加了抗裂要求（见6.6.10）；增加了抗冲击要求（见6.6.11)；增加了过球直径试验方法（见7.2.2)；增加了带卡位结构的算子试验方法（见7.2.3）；修改了水封深度试验方法（见7.2.4，2011年版的7.4.3）；修改了耐腐蚀性能试验方法（见7.3，2011年版的7.2）；修改了涂、镀层附着强度试验方法（见7.4，2011年版的7.3）；增加了耐清洁剂性能试验方法（见7.5）；修改了承载能力试验方法（见7.6.1,2011年版的7.5.1）；修改了多通道式地漏排水流量试验方法（见7.6.3.2，2011年版的7.5.5.2)；修改了自清能力试验方法（见7.6.4，2011年版的7.5.6）；修改了冷热循环试验方法（见7.6.5，2011年版的7.5.7）；修改了密闭性能试验方法（见7.6.8，2011年版的7.5.3和7.5.4）；增加了吸水率试验方法（见7.6.9）；增加了抗裂试验方法（见7.6.10）：增加了抗冲击试验方法（见7.6.11)；修改了出厂检验项目表（见8.2.3，2011年版的8.2.3）；修改了型式检验判定规则（见8.3.4，2011年版的8.3.4）；增加了检验程序（见8.3.5）；
修改了标志、包装、运输和贮存（见第9章，2011年版的第9章）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国轻工业联合会提出。I
GB/T27710—2020

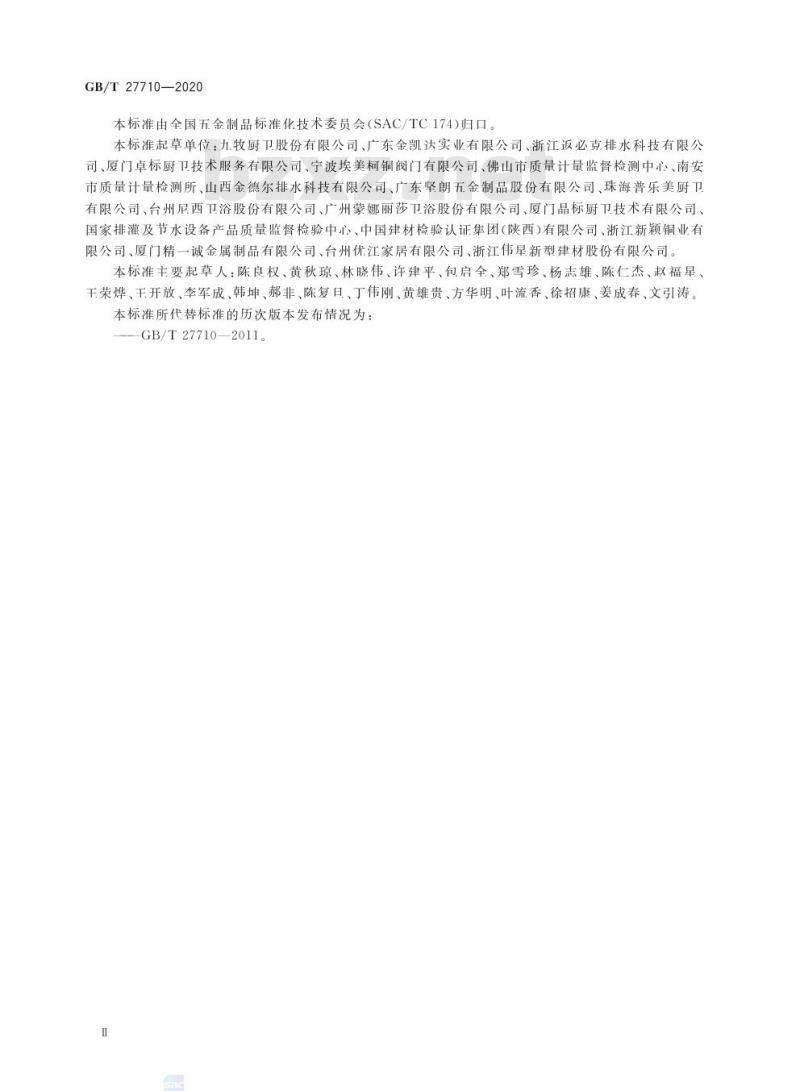

本标准由全国五金制品标准化技术委员会（SAC/TC174)归口。本标准起草单位：九牧厨卫股份有限公司、广东金凯达实业有限公司、浙江返必克排水科技有限公司、厦门卓标厨卫技术服务有限公司、宁波埃美柯铜阀门有限公司、佛山市质量计量监督检测中心、南安市质量计量检测所、山西金德尔排水科技有限公司、广东坚朗五金制品股份有限公司、珠海普乐美厨卫有限公司、台州尼西卫浴股份有限公司、广州蒙娜丽莎卫浴股份有限公司、厦门晶标厨卫技术有限公司、国家排灌及节水设备产品质量监督检验中心、中国建材检验认证集团（陕西)有限公司、浙江新颖铜业有限公司、厦门精一诚金属制品有限公司、台州优江家居有限公司、浙江伟星新型建材股份有限公司。本标准主要起草人：陈良权、黄秋琼、林晓伟、许建平、包启全、郑雪珍、杨志雄、陈仁杰、赵福、干荣烨、王开放、李军成、韩坤、郝非、陈复日、丁伟刚、黄雄贵、方华明、叶流香、徐招康、姜成春、文引涛。本标准所代替标准的历次版本发布情况为：GB/T27710—2011。
1范围
地
漏
GB/T27710—2020

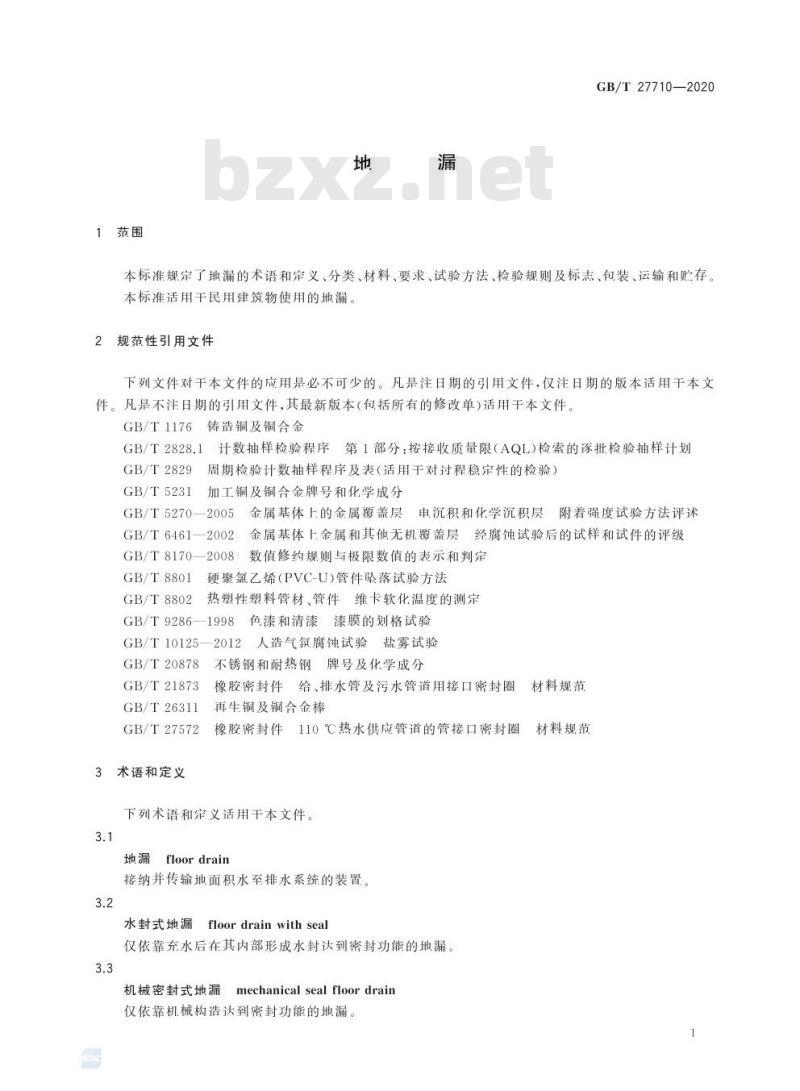

本标准规定了地漏的术语和定义、分类、材料、要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用干民用建筑物使用的地漏规范性引用文件
2
下列文件对干本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T1176铸造铜及铜合金
GB/T 2828.1
GB/T2829
GB/T5231
计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划周期检验计数抽样程序及表(适用于对过程稳定性的检验）加工铜及铜合金牌号和化学成分GB/T5270—2005
金属基体上的金属覆盖层
GB/T6461—2002
GB/T8170—2008
GB/T8801
GB/T 8802
申沉积和化学沉积层附着强度试验方法评述金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级数值修约规则与极限数值的表示和判定硬聚氯乙烯(PVC-U)管件坠落试验方法热塑性塑料管材、管件维卡软化温度的测定GB/T9286-
-1998
色漆和清漆漆膜的划格试验
GB/T10125—2012人造气氛腐蚀试验盐雾试验GB/T20878
GB/T21873
GB/T26311
GB/T27572
术语和定义
3
不锈钢和耐热钢牌号及化学成分材料规范
橡胶密封件给、排水管及污水管道用接口密封圈再生铜及铜合金棒
110℃热水供应管道的管接口密封圈橡胶密封件
下列术语和定义适用于本文件。3.1
地漏
floordrain
接纳并传输地面积水至排水系统的装置3.2
水封式地漏
floordrainwithseal
仅依靠充水后在其内部形成水封达到密封功能的地漏，3.3
机械密封式地漏
mechanical seal floor drain
仅依靠机械构造达到密封功能的地漏SAG
材料规范
1
GB/T27710—2020

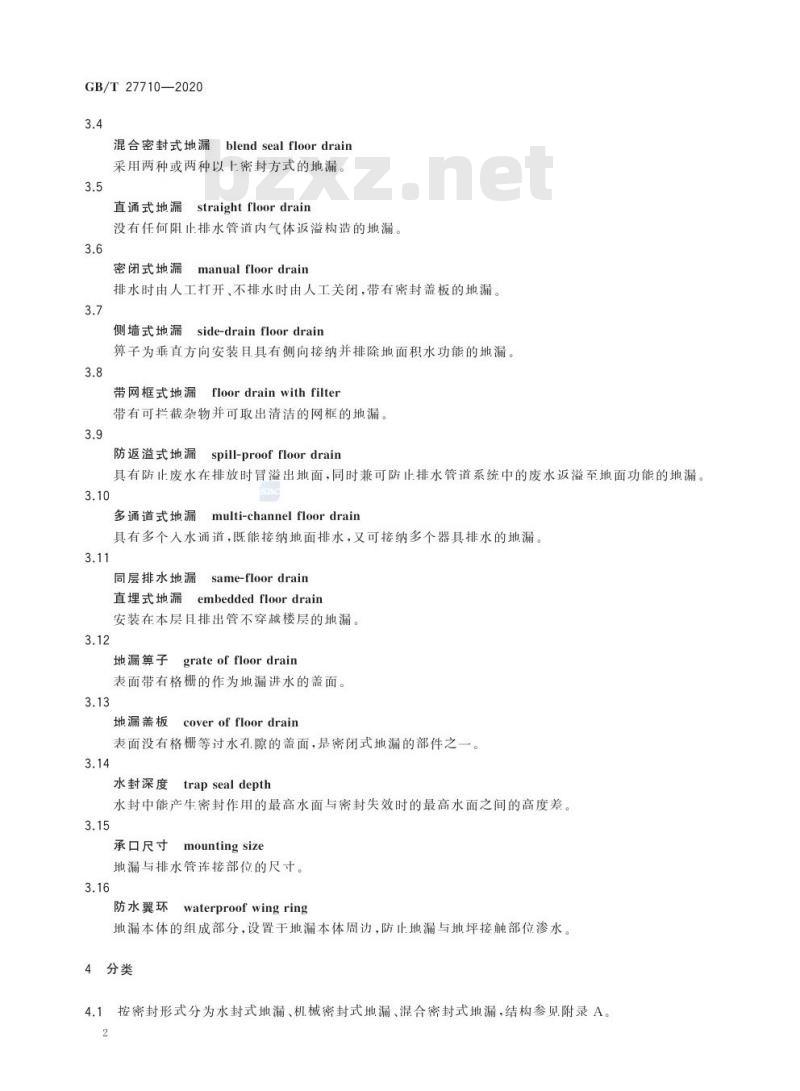

3.4
混合密封式地漏blendsealfloordrain采用两种或两种以上密封方式的地漏3.5
直通式地漏straightfloordrain没有任何阻止排水管道内气体返溢构造的地漏。3.6
manual floor drain
密闭式地漏
排水时由人工打开、不排水时由人工关闭，带有密封盖板的地漏。3.7
侧墙式地漏
side-drainfloordrain
算子为垂直方向安装且具有侧向接纳并排除地面积水功能的地漏。3.8
floordrainwithfilter
带网框式地漏
带有可拦截杂物并可取出清洁的网框的地漏。3.9
防返溢式地漏
spill-proof floor drain
具有防止废水在排放时冒溢出地面，同时兼可防止排水管道系统中的废水返溢至地面功能的地漏。3.10
multi-channelfloordrain
多通道式地漏
具有多个入水通道，既能接纳地面排水，又可接纳多个器具排水的地漏。3.11
同层排水地漏
same-floor drain
直埋式地漏
embedded floordrain
安装在本层且排出管不穿越楼层的地漏。3.12
grate of floor drain
地漏算子
表面带有格栅的作为地漏进水的盖面。3.13
地漏盖板
coveroffloordrain
表面没有格栅等过水孔隙的盖面，是密闭式地漏的部件之一3.14
trapseal depth
水封深度
水封中能产牛密封作用的最高水面与密封失效时的最高水面之间的高度差。3.15
mountingsize
承口尺寸
地漏与排水管连接部位的尺寸。3.16
防水翼环
waterproof wing ring
地漏本体的组成部分，设置于地漏本体周边，防止地漏与地坪接触部位渗水。4分类
4.1按密封形式分为水封式地漏、机械密封式地漏、混合密封式地漏，结构参见附录A，2
GB/T27710—2020
2按结构或安装形式分为直通式地漏、侧墙式地漏、密闭式地漏、带网框式地漏、防返溢式地漏、多通4.2
道式地漏、同层排水地漏，结构参见附录A。4.3按主体材料分为铜合金地漏、不锈钢地漏、陶瓷地漏、塑料地漏。按排水流量分为普通型地漏、大流量型地漏、4.4
按使用场合分为卫生器具排水地漏和地面排水地漏。4.5
材料
5
5.1
铸造铜件材质应符合GB/T1176的规定，机加工铜件材质应符合GB/T5231的规定，再生铜及铜合金棒应符合GB/T26311的规定。5.2不锈钢材质应符合GB/T20878的规定。橡胶应符合GB/T21873和GB/T27572的规定。5.3
5.4产品表面应进行防腐蚀处理或采用不易被腐蚀的材料制造，与水接触的部件不应采用锌合金等易被腐蚀的材料。
5.5塑料材质应符合表1的规定。表1
项目
ABS
维卡软化温度/℃
低温坠落试验
5.6
6
85
无破裂
塑料材质性能要求
性能要求Www.bzxZ.net
PVC-U
>75
无破裂
其他材料应满足本标准规定的性能要求要求
6.1
外观
6.1.1
6.1.2
6.1.3
6.1.4
6.2
6.2.1
HDPE
>75
无破裂
试验方法
GB/T8802
GB/T8801
产品表面应平滑，不应有明显的划伤、碰伤、砂眼、锐边、毛刺、缩孔、裂纹和气孔等缺陷。塑料件表面不应有明显的填料斑、波纹、溢料、缩痕、翘曲和熔接痕等缺陷申镀表面应光泽均匀，不应有脱皮、角裂、烧焦、露底、剥落、黑斑及明显的麻点等缺陷。陶瓷件外表面不应有开裂、坏裂、釉裂等缺陷。加工与装配
安装尺寸应符合：
a)
外连接地漏（如图1)的承口尺寸应符合表2的规定；表2外连接地漏的承口直径要求
适配排水管规格
公称外径（dn）
40
50
75
110
排水管壁厚(e）
2.0~2.4
2.3~2.7
3.2~3.8
承口直径(d）
≥40.8
≥50.8
≥76.0
≥111.4
单位为辜米
3
GB/T27710—2020
dr
图1外连接地漏产品安装示意图
内连接地漏（如图2)的承口尺寸应符合表3的规定b）
表3
内连接地漏的承口直径要求
适配的排水管规格
公称外径（dn）
40
50
75
110
排水管壁厚（e）
2.0~2.4
2.3~2.7
3.2~3.8
dn
图2内连接地漏产品安装示意图
6.2.2地漏算子或滤网应能防止直径不小于6mm的颗粒物通过。6.2.3带卡位结构的算子，在本体和算子上应标识打开位置。4
承口直径（d）
35.1
45.1
≤69.5
102.3
单位为豪米
6.2.4水封式地漏的水封深度应不小于50mm。GB/T27710—2020
6.2.5具有调节地漏上表面高度功能的地漏可调节高度应不小于20mm，并应有调节后的固定装置或结构。
6.2.6带有防水翼环的地漏，翼环宽度应不小于15mm，翼环位置距地漏最低调节面宜为（20士1)mm。6.2.7多通道式地漏接口尺寸和方位应便于连接器具接管，进口中心线位置应高于水封面，水封深度应不小于50mm。
6.2.8侧墙式地漏底边低于进水口底部的高度应不小于15mm。6.2.9同层排水地漏总高度应不大干200mm6.2.10
具有防臭功能的地漏应至少具有一种密封方式，如水封式、机械密封式、混合密封式等。6.3
3耐腐蚀性能
按照7.3和表4的规定进行试验，产品安装后可视的表面应不低干GB/T6461一2002表1中外观评级（RA)9级的要求。
表4耐腐蚀性能试验条件
表面处理
涂、镀层
无涂、镀层的金属件/氧化膜
GG
6.4涂、镀层附着强度
6.4.1有机涂层
试验要求
酸性盐雾试验（AASS)，24 h
中性盐雾试验（NSS)，96h
按照7.4.1进行试验，应达到GB/T9286—1998规定的1级要求。金属基体镀层
6.4.2
按照7.4.2进行试验，应无裂纹、起皮或脱落现象。6.4.3塑料基体镀层
按照7.4.3进行试验，表面应无裂纹、气泡、疏松等现象。6.5
耐清洁剂性能
按照7.5进行试验，表面应无起泡、剥离、发白等不良现象，6.6
使用性能
6.6.1承载能力
按照7.6.1进行试验，地漏算子或地漏盖板应无永久性变形、裂纹等现象，符合6.6.2的规定；机械密封式地漏和混合密封式地漏还应符合6.6.8的规定。6.6.2
耐压性能
按照7.6.2进行试验，地漏本体应无渗漏、无永久性变形。5
GB/T27710—2020
6.6.3排水流量
应符合表5的规定。
适配排水管公称外径(dn)/
mm
40
50
75
110
表5地漏排水流量要求
流量要求/(L/s）
卫生器具排水地漏
>0.5
普通型
≥0.16
≥0.30
≥0.40
≥0.50
地面排水地漏
大流量型
≥0.40
≥0.50
≥0.75
≥1.10
注1：多功能排水地漏按用干地面排水的部分进行排水流量计算（例如，具备洗衣机排水接口的地面排水地漏测试时要遮挡洗衣机排水口）。
注2：有多个承口的地漏按其适配最大排水管公称外径判定注3：卫生器具排水地漏指安装在大便器、小便器、洗涤盆、浴缸等卫生器具上使用的地漏；地面排水地漏指直接安装在地表面与下水管道连接的地漏。自清能力
6.6.4
水封式地漏按照7.6.4进行试验，不可拆卸清洗的水封式地漏的自清能力应不低于90%；可拆卸清洗的水封式地漏的自清能力应不低于80%。6.6.5冷热循环
按照7.6.5进行试验，应无明显变形、无裂纹和无渗漏，符合6.6.2的规定；机械密封式地漏和混合密封式地漏还应符合6.6.8的规定。6.6.6水封稳定性
水封式地漏按照7.6.6进行试验后，剩余水封深度应不小干20mm。6.6.7寿命
按照7.6.7进行试验，启闭机构动作应灵活、无卡阻，符合6.6.2的规定；机械密封式地漏和混合密封式地漏还应符合6.6.8的规定。6.6.8密闭性能
机械密封式地漏和混合密封式地漏按照7.6.8进行试验，应无水溢出现象。6.6.9吸水率
陶瓷地漏按照7.6.9进行试验，陶瓷件吸水率应不大于0.5%。6.6.10
抗裂
陶瓷地漏按照7.6.10进行试验，地漏釉面及坏体应无裂纹。6
